球磨介质磨耗怎么判断？XQM系列研磨球更换周期与检测方法

研磨球磨耗问题的本质：为什么介质磨损直接影响实验结果

研磨球作为行星球磨机中传递能量和实施粉碎的核心介质，其磨耗程度直接关系到两个关键指标：研磨效率和样品纯度。当研磨球表面磨损、体积缩小或形状畸变后，球与球之间的碰撞能量分布发生根本性改变——大球变小、小球更小，原本精心设计的球径配比方案被打乱，碰撞冲击力衰减，研磨效率骤降。更严重的后果在于，磨损产生的介质碎屑混入样品，造成交叉污染，对于追求纳米级精度和痕量分析的科研实验来说，这种污染足以让整个实验结论失效。

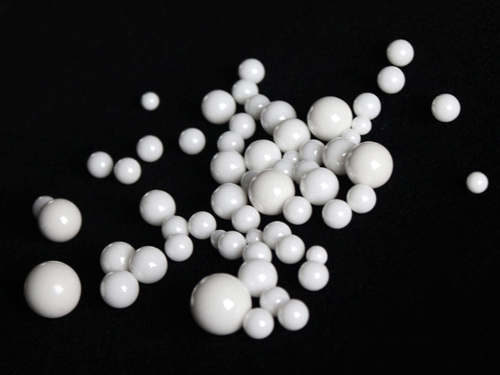

氧化锆研磨球——XQM系列高硬度研磨介质，磨耗率低于0.01%/小时

湖南粉体装备研究院有限公司生产的XQM系列研磨球，涵盖了氧化锆、玛瑙、不锈钢、硬质合金、聚氨酯等多种材质规格，专为匹配XQM系列行星球磨机而设计。不同材质研磨球的磨耗特性差异巨大：氧化锆球磨耗率可低至0.01%/小时以下，而不锈钢球在研磨硬质物料时磨耗率可能达到0.1%/小时以上。理解磨耗机制、建立检测方法、确定更换周期，是保障研磨质量和样品纯度的基本功。

研磨球磨耗的三大机制：碰撞、摩擦与化学腐蚀

高能碰撞下的宏观磨损

行星球磨机工作时，研磨球在公转和自转的复合离心力场中获得极高动能。以XQM-0.2为例，自转速度可达120-1160rpm，研磨球以每秒数米的速度撞击罐壁和其他研磨球。每一次碰撞都在球体表面留下微小的塑性变形和裂纹。长时间累积后，球体表面出现肉眼可见的凹坑、划痕和剥落层。这种碰撞磨损是研磨球磨耗的主要来源，尤其在研磨高硬度物料（如碳化硅、氮化硅、硬质合金粉末）时表现最为突出。

碰撞磨损的量化特征：在标准研磨条件下（转速580rpm，研磨时间4小时），氧化锆研磨球的质量损失通常在0.05%-0.2%之间，而玛瑙球可达0.3%-0.5%。碰撞频率和能量与转速正相关——转速越高，碰撞越猛烈，磨耗越快。

低速摩擦下的渐进消耗

并非所有研磨工况都在高转速下运行。当处理软质或粘性物料时，操作者往往降低转速至200-400rpm，此时研磨球之间的相对运动更多表现为滑动摩擦而非冲击碰撞。滑动摩擦虽然单次作用力较小，但持续时间长、接触面积大，同样会造成研磨球的渐进磨损。特别是在湿法研磨中，浆料的润滑作用使碰撞减弱而摩擦增强，研磨球的磨损模式从"冲击剥落"转变为"摩擦磨平"。

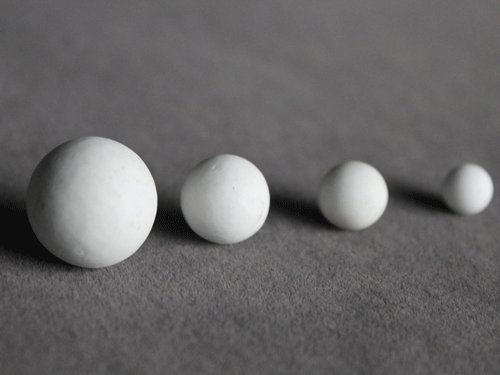

玛瑙研磨球——适用于低硬度物料的温和研磨，磨耗特征以摩擦磨平为主

化学腐蚀与物料反应

在湿法研磨或特殊气氛研磨中，研磨球可能面临化学腐蚀的叠加效应。例如：研磨酸性浆料时，不锈钢球表面发生电化学腐蚀；研磨碱性溶液时，玛瑙球（SiO₂材质）缓慢溶解；研磨含氟化合物时，氧化锆球的晶界遭受侵蚀。化学腐蚀不仅加速磨耗，还改变了磨损产物的化学形态——从简单的介质碎屑变成含有反应产物的复合污染物，进一步加重样品污染风险。

化学腐蚀磨耗具有隐蔽性：球的体积可能变化不大，但表面化学组成已发生改变，释放的杂质离子浓度远超纯机械磨耗的水平。对于痕量元素分析和生物材料研磨来说，这种隐性污染比物理碎屑更难检测、危害更大。

磨耗检测方法：从称重法到表面分析的全套方案

称重法——最直观、最可靠的定量检测

称重法是判断研磨球磨耗的基础方法，操作简单但精度可靠。具体步骤：

1. 初始称重：新研磨球投入使用前，用精度0.001g的分析天平逐粒称重，记录每粒球的初始质量m₀。建议同时测量球的直径（用游标卡尺或千分尺），作为辅助数据。
2. 周期称重：每完成一个研磨批次（或累计研磨8-16小时），将球取出清洗、干燥后再次称重，记录质量m₁。
3. 磨耗率计算：磨耗率η = $m₀-m₁$ / m₀ × 100%。单批次磨耗率通常在0.01%-0.5%范围内。
4. 累计磨耗率：追踪多次研磨后的质量变化，绘制磨耗率-时间曲线，判断磨耗是否进入加速阶段。

称重法的判断阈值：当累计磨耗率达到5%时，研磨球的碰撞能量已明显衰减，应考虑更换；累计磨耗率超过10%时，必须立即更换，否则研磨效率严重下降且污染风险急剧升高。

直径测量法——碰撞能量衰减的量化评估

研磨球磨损后直径缩小，直接影响碰撞动能。碰撞动能公式E = ½mv²中，质量m与球体积（正比于直径的三次方）相关，因此直径缩小5%意味着碰撞动能下降约14%。

操作方法：用千分尺测量研磨球三个方向的直径（球体并非完美球形），取平均值d₁，与初始直径d₀比较。直径磨耗率 = $d₀-d₁$ / d₀ × 100%。

直径测量法特别适合判断球径配比是否被破坏。研磨实验中通常采用"大球+小球"的组合配比（如10mm球负责粗碎、5mm球负责细磨），当大球磨损至8mm、小球磨损至4mm时，原有的配比逻辑失效，研磨粒度分布变宽，无法达到预期的纳米级出料粒度。

表面观察法——定性判断磨耗状态的快速手段

在不具备精密称重条件时，通过肉眼和放大镜观察研磨球表面状态，也能做出有效的磨耗判断：

• 光泽变化：新球表面光滑有光泽，磨损后光泽消失、表面变暗。氧化锆球从半透明变为乳白色雾面，不锈钢球从金属光泽变为灰暗。
• 表面纹理：正常磨损为均匀的微划痕，异常磨损出现深坑、裂纹和剥落斑。出现剥落斑意味着球体已进入加速磨损阶段。
• 形状畸变：理想研磨球应为球形，严重磨损后变成椭球形或多面体。形状畸变导致碰撞接触面积增大、冲击力分散。
• 颜色变化：化学腐蚀导致的颜色改变（不锈钢球出现锈斑、玛瑙球泛黄），提示介质已受化学侵蚀。

不锈钢研磨球——适用于金属及合金样品研磨，表面光泽变化是磨耗判断的重要信号

样品纯度检测——磨耗后果的间接验证

当怀疑研磨球磨耗已影响样品纯度时，可对研磨后的样品进行成分分析：

• XRF荧光分析：快速检测样品中是否出现研磨球材质的元素信号（如研磨氧化锆球后样品中出现异常Zr元素峰）。
• ICP-MS质谱分析：对痕量金属污染进行精确定量，灵敏度可达ppb级别。
• SEM-EDS扫描电镜分析：观察样品粉末中是否含有研磨球碎屑颗粒，并通过能谱确认碎屑来源。

样品纯度检测是磨耗判断的"最后一道防线"——当样品中出现非预期元素时，无论研磨球的称重数据如何，都应立即更换研磨球并排查污染来源。

更换周期的确定：材质、工况与累积磨耗的三维决策

氧化锆研磨球的更换周期

氧化锆（ZrO₂）研磨球是目前磨耗率最低的研磨介质选项，维氏硬度可达1200-1300HV，密度约5.6-6.0g/cm³。在标准研磨工况下（研磨中等硬度氧化物或陶瓷粉末，转速400-580rpm），氧化锆球的推荐更换周期为：

• 常规工况：累计研磨200-300小时后检查，累计磨耗率≤5%可继续使用，超过5%建议更换。
• 高硬度物料研磨（碳化硅、氮化硅等）：累计研磨100-150小时后检查，磨耗率通常更快，建议缩短检查间隔。
• 湿法研磨：累计研磨150-200小时后检查，浆料中的化学环境可能加速晶界腐蚀。

氧化锆球的优势在于磨耗产物（ZrO₂微粒）与许多陶瓷和氧化物样品的化学兼容性较好，污染影响相对可控。但在研磨不含Zr元素的高纯样品时，仍需严格监控Zr污染水平。

湖南粉体装备研究院有限公司的氧化锆研磨球采用高纯度Y-TZP（钇稳定四方氧化锆多晶）材质制造，磨耗率控制在极低水平，是XQM系列行星球磨机的高品质配套研磨介质。

玛瑙研磨球的更换周期

玛瑙（天然SiO₂）研磨球硬度约700-900HV，密度约2.6g/cm³，磨耗率高于氧化锆球但低于不锈钢球。玛瑙球的优势在于磨耗产物为SiO₂微粒，对大多数非硅基样品的污染影响较小，且价格适中，是性价比最高的通用研磨介质。

推荐更换周期：

• 常规工况：累计研磨100-150小时后检查，累计磨耗率5%-10%时更换。
• 研磨硬质物料：累计研磨50-80小时后检查，玛瑙球磨耗明显加速。
• 碱性浆料研磨：SiO₂在碱性环境中溶解加速，建议累计研磨50小时以内更换。

玛瑙球的特殊注意事项：天然玛瑙存在微裂纹和杂质包裹体，长期高能碰撞可能导致裂纹扩展和突然碎裂。一旦发现球体出现裂纹或碎裂，应立即丢弃整批球，碎裂的玛瑙球会向样品释放大量不规则碎片。

不锈钢研磨球的更换周期

不锈钢研磨球硬度约300-600HV（取决于材质等级），密度约7.8g/cm³，磨耗率在所有常见研磨介质中最高。不锈钢球的优势在于密度大、冲击力强，适合研磨金属和合金样品（此时磨耗产物与样品同质，污染影响可忽略）。

推荐更换周期：

• 研磨金属/合金样品：累计研磨80-120小时后检查，磨耗率10%-15%时更换。由于磨耗产物与样品同质，更换阈值可适当放宽。
• 研磨非金属样品：累计研磨40-60小时后检查，磨耗率超过5%必须更换。不锈钢碎屑对氧化物和陶瓷样品的Fe/Cr/Ni污染极难去除。
• 酸性浆料研磨：累计研磨20-30小时后检查，电化学腐蚀加速磨耗。

不锈钢球的隐性风险：即使外观看起来完好，长期研磨非金属样品后不锈钢球表面可能形成钝化层，钝化层的剥落会产生极细的铁锈微粒，对痕量铁分析构成严重干扰。

硬质合金研磨球的更换周期

硬质合金（WC-Co）研磨球硬度可达1500-1800HV，密度约14.5-15.0g/cm³，是硬度最高、密度最大、冲击力最强的研磨介质。磨耗率极低（约0.005%-0.02%/小时），但磨耗产物中含有Co（钴）元素，对钴敏感样品构成特殊污染风险。

推荐更换周期：

• 常规工况：累计研磨300-500小时后检查，硬质合金球的耐磨性远超其他材质。
• 钴敏感样品：即使是极低磨耗率也可能释放Co离子，建议每次研磨后做ICP-MS检测，确认Co污染水平。

球径配比重建：更换研磨球时必须同步考虑的问题

球径配比破坏的后果

研磨实验的效率和出料粒度，很大程度上取决于研磨球的级配方案（大球、中球、小球的比例搭配）。典型的级配方案为：10mm球占20%（负责粗碎），8mm球占30%（负责中碎），5mm球占50%（负责细磨）。当研磨球磨损后，10mm球可能变成8.5mm，5mm球可能变成4mm，级配比例被彻底打乱。

级配破坏的直接后果：研磨粒度分布变宽，D50值可能从预期的500nm漂移到2μm以上，且粒度分布曲线出现双峰——一部分物料仍被有效研磨到纳米级，另一部分物料因缺乏合适尺寸的研磨球而停留在粗粉状态。

更换时的级配重建方案

更换研磨球时，不应简单地把新球放入罐中与旧球混合使用。正确的做法是：

1. 全量更换：将旧球全部取出，按新的级配方案装入全新研磨球。这是最干净、最可靠的方式。
2. 补充式更换：如果旧球累计磨耗率低于3%，可以将旧球与新球混合使用，但需要重新计算级配比例。例如，原来10mm球磨损到9mm，可以补充5mm新球来弥补细磨能力的缺失。
3. 分级更换：只更换磨损最严重的大球（大球磨损率通常最高），保留磨损轻微的小球继续使用。这种方式节约成本但需要精确计算。

无论采用哪种更换方式，更换后都应进行一次标准样品的研磨验证实验，确认出料粒度和样品纯度符合预期，再投入正式实验使用。

不同材质研磨球的磨耗对比与选型建议

选型建议原则

研磨球的材质选择应遵循"磨耗产物与样品化学兼容"的原则：

• 研磨氧化物和陶瓷样品 → 首选氧化锆球（ZrO₂微粒与氧化物兼容性好）
• 研磨有机物和生物样品 → 馵选玛瑙球或聚氨酯球（低污染、温和研磨）
• 研磨金属和合金样品 → 馵选不锈钢球（磨耗产物与样品同质）
• 研磨超硬材料 → 馵选硬质合金球（硬度匹配、磨耗极低，但需监控Co污染）

对于XQM系列行星球磨机的用户，湖南粉体装备研究院有限公司提供完整的研磨球配件体系，涵盖所有上述材质规格，球径从0.5mm到20mm全覆盖，可根据具体实验需求灵活搭配。

磨耗检测的实操流程：建立实验室研磨球维护SOP

建立研磨球档案

每批研磨球投入使用前，建立档案记录：材质、规格、初始质量、初始直径、投入使用日期。档案信息是后续磨耗追踪的基础数据。

定期检测流程

建议按以下频率进行磨耗检测：

• 日常观察：每次研磨结束后，目视检查球体表面状态，记录异常现象（碎裂、变色、形状畸变）。
• 每周称重：累计研磨满8小时后，称重检测磨耗率。称重前需彻底清洗和干燥研磨球（超声波清洗5分钟，80℃干燥2小时）。
• 每月综合评估：综合称重数据、直径数据和样品纯度检测结果，判断是否需要更换研磨球或调整级配方案。

异常磨耗的应急处理

当出现以下异常情况时，应立即停止使用并更换研磨球：

• 球体碎裂或出现贯穿裂纹 → 立即丢弃全部球体，清洗球磨罐，装入新球
• 球体表面出现大面积剥落斑 → 剥落碎片已严重污染样品，立即更换
• 样品纯度检测出现非预期元素峰 → 即使球体外观正常也需更换，可能是隐性化学腐蚀
• 磨耗率突然加速（单批次磨耗率超过前批次的2倍以上） → 提示球体已进入加速磨损阶段

研磨球使用寿命的延长策略

降低磨耗的工艺优化

通过调整研磨工艺参数，可以有效降低研磨球磨耗：

• 转速优化：降低转速可减少碰撞能量和磨耗速率，但需平衡研磨效率。建议在满足出料粒度要求的前提下，选择最低有效转速。
• 球料比优化：适当增加研磨球数量（提高球料比），可使每粒球的碰撞频率降低，单粒球磨耗减少。但球料比过高会降低研磨效率。
• 湿法研磨替代干法：加入研磨液（水、乙醇或其他溶剂）可缓冲碰撞冲击，降低磨耗约30%-50%。但需考虑浆料对研磨球的化学腐蚀风险。
• 阶段性研磨：先用大球低转速粗碎，再用小球高转速细磨。分阶段操作可避免大球在高转速下承受过度冲击。

研磨球的正确保养

• 及时清洗：每次研磨结束后立即清洗研磨球，避免物料残留在球体表面导致化学腐蚀或粘连。
• 干燥存放：清洗后在干燥环境中存放，不锈钢球尤其需要避免潮湿环境导致的锈蚀。
• 避免碰撞：取放研磨球时避免球体之间的无目的碰撞（非研磨工况下的碰撞同样造成磨损）。
• 定期翻新：对轻微磨损的氧化锆球，可通过轻度抛光恢复表面光滑度，延长使用寿命。但抛光过程本身也会减少球体质量，需权衡得失。

总结与建议

研磨球磨耗判断和更换周期管理，是行星球磨机操作维护中最容易被忽视却又影响最大的环节。磨耗不仅仅是一个"球变小了"的简单问题——它牵涉到研磨效率的衰减、样品纯度的污染、球径配比的破坏，以及实验结论的可信度。

建立系统化的磨耗检测流程（称重+直径+表面观察+样品纯度检测），根据研磨球材质和工况特点确定合理的更换周期，在更换时同步重建球径级配方案，是保障研磨实验质量的三要素。湖南粉体装备研究院有限公司的XQM系列行星球磨机配套研磨球体系，覆盖氧化锆、玛瑙、不锈钢、硬质合金、聚氨酯等全材质规格，为不同研磨需求提供精准匹配的研磨介质方案。

对于XQM-0.2微型行星球磨机和XQM系列各型号行星球磨机的用户，建议每累计研磨8小时进行一次称重检测，每累计研磨40小时进行一次综合评估，将研磨球磨耗管理纳入实验室日常维护SOP体系，确保每一次研磨实验都能产出可靠、纯净的研究结果。
