三维振动球磨机与二维振动磨，选哪个？

振动磨机，在粉体加工领域是一个绕不开的设备类别。它利用高频振动产生的惯性力驱动研磨介质冲击物料，效率是传统滚筒球磨机的数倍以上。

但同样是"振动磨"，三维振动和二维振动之间的差异，远比很多人想象的要大。

不少工程师在选型时会问："都是振动磨，不就是振动的方向不同吗？效果能差多少？"事实是——运动轨迹的差异直接影响物料的混合均匀度、研磨效率，甚至决定了某些工艺是否可行。

湖南粉体装备研究院有限公司在振动磨领域拥有完整的实验型到量产型产品线。下面从运动学原理出发，逐一拆解三维振动与二维振动的核心区别和选型逻辑。

运动的本质：三维振动凭什么比二维振动更均匀？

二维振动磨的运动轨迹

二维振动磨（平面振动磨）的磨筒在一个平面内做椭圆或圆形运动。以常见的双筒式振动磨为例，电动机带动激振器旋转，激振器上的偏心块产生的离心力使磨筒在垂直平面内做近似圆周运动。

物料在这个二维运动中经历的是"平面翻滚"——研磨介质和物料在一个平面内上下翻腾，左右位移有限。可以把二维振动想象成"在盘子里摇晃豆子"。

这种运动模式的特点是：

• 物料在磨筒轴向（长度方向）的混合相对较弱
• 磨筒两端和中间的研磨强度存在差异
• 适合间歇式作业，单批次一致性尚可

三维振动磨的运动轨迹

三维振动磨（或称三维振动球磨机）的研磨筒体在三个维度上同时振动——既有上下振动、前后摆动，又有左右或旋回运动。物料的运动轨迹从二维的"平面翻滚"升级为三维的"空间翻滚"。

湖南粉体装备研究院的实验振动球磨机（ZM系列）和重型振动球磨机（2ZM系列），虽然结构和规格不同，但都基于三维振动原理工作。

在三维振动中，研磨介质不仅上下翻腾，还会在水平方向产生剧烈的位移，形成复杂的空间运动轨迹。物料在整个磨筒内快速、无死角地翻滚混合。

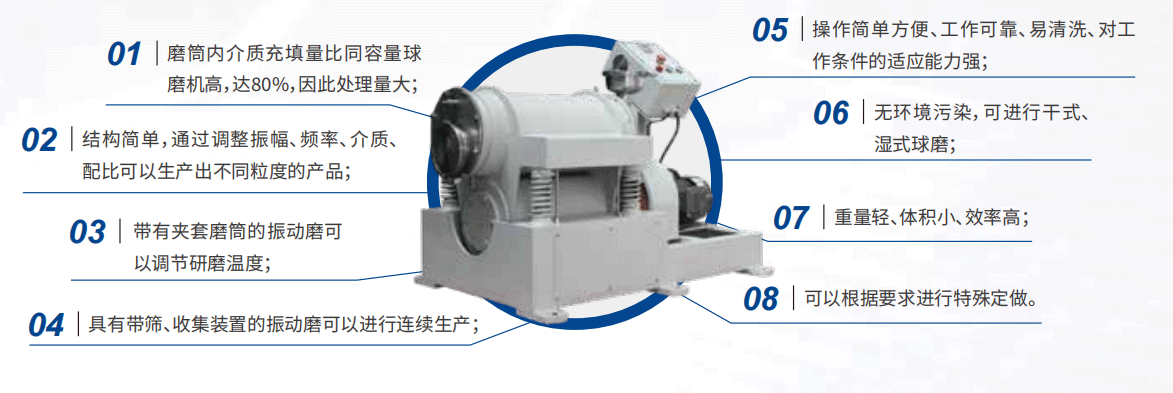

湖南粉体装备研究院实验振动球磨机——三维振动实现物料全空间均匀研磨

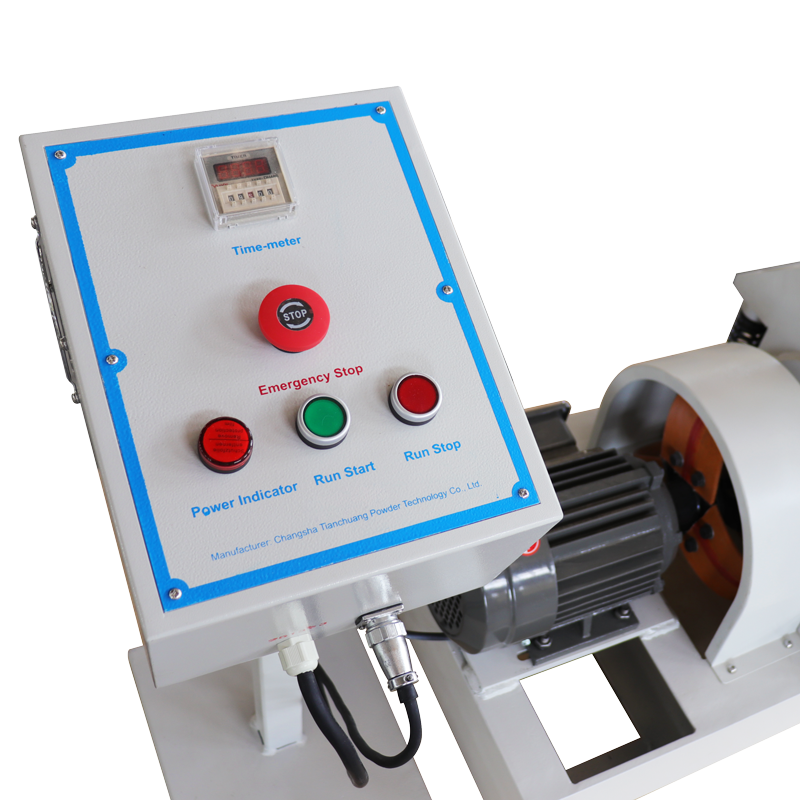

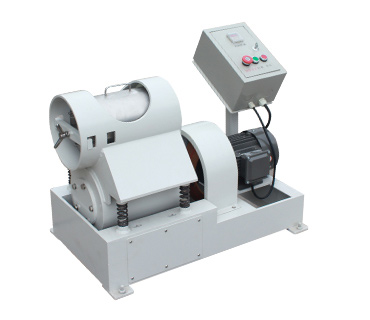

ZM系列实验振动磨：实验室与中小规模的三维方案

核心参数一览

湖南粉体装备研究院的ZM系列实验振动球磨机，涵盖ZM-$1-3$L、ZM-$3-5$L、ZM-10L、ZM-20L四个型号：

几个关键参数值得关注：

振幅5-8mm： 这是三维振动磨的典型振幅区间。振幅太大则研磨介质撞击力过强，可能造成过粉碎和罐体损伤；振幅太小则研磨效率不足。5-8mm是经过大量实验验证的最优区间。

装球量60%： 这个数值远高于传统滚筒球磨机（通常填充率40-50%），也高于二维振动磨。三维振动的空间翻滚模式允许更高的介质填充率，直接带来更高的产能密度。

出料粒度200-2000目： 2000目对应的粒径约为6.5微米，已经进入超细粉体范畴。这个参数说明三维振动磨在细磨能力上具有显著优势。

振动磨筒体内部——高填充率的研磨介质在三维振动下实现高效研磨

罐体内衬的多样化选择

三维振动磨的一个核心优势在于罐体内衬的多样性。湖南粉体装备研究院提供了以下内衬材质选项：

• 不锈钢内衬： 通用性强，适合大多数非腐蚀性物料
• 陶瓷内衬（氧化铝）： 耐磨性好，适合高硬度陶瓷原料，铁污染极低
• 氧化锆内衬： 最高级别的耐磨性和纯度，适合电子陶瓷、荧光粉等高端应用
• 聚四氟乙烯内衬： 适合酸性或腐蚀性物料，完全不引入金属污染
• 聚氨酯内衬： 弹性好，适合需要保持颗粒形貌的研磨场景
• 尼龙内衬： 成本适中，适合一般非金属材料的制备

这种多样化的内衬选择，让一台振动磨可以适应从矿物加工到生物医药的多种应用场景。

2ZM系列重型振动磨：三维振动在工业量产的实践

从实验到量产的参数放大

湖南粉体装备研究院的2ZM系列重型振动球磨机，是三维振动原理在工业量级上的实现，从100L到1200L共五个规格：

注意几个关键变化：

• 振幅从实验型的5-8mm提升到9-14mm（2ZM-100/200），保持了大处理量下的研磨强度
• 产能从kg/h级跃升到t/h级，实现了从实验室到工业的规模化跨越
• 出料粒度控制在0.3-0.074mm（约48-200目），对应的是工业级细磨的典型需求

双筒设计的工艺意义

2ZM系列采用双筒式结构，这是三维振动磨在工业应用中的一项重要设计。两个磨筒上下布置，物料可以从上筒进入、研磨后流入下筒继续研磨（单进单出模式），也可以同时进入上下筒分别研磨后排出（双进双出或双进四出模式）。

这种设计的优势在于：

1. 两段式连续研磨： 单进单出模式下，物料在上下两筒中经历两次完整的研磨循环，出料细度和均匀性显著提升
2. 产能翻倍： 双进双出模式下，相当于两台磨机并联运行，产能翻倍
3. 工艺灵活性： 可根据产品需要灵活切换研磨模式

湖南粉体装备研究院重型振动球磨机——适合冶金、建材、矿山行业的连续生产

二维与三维振动的核心差异对比

差异一：研磨均匀性

二维振动磨的研磨介质在平面内翻滚，磨筒轴向（长度方向）的混合效果弱。对于长径比（长度/直径）较大的磨筒，两端的研磨强度可能低于中间段，导致出料粒度分布出现"两端粗、中间细"的不均匀现象。

三维振动磨的空间翻滚模式，使研磨介质在三个维度上均匀分布和运动，磨筒内任意位置的物料受到的研磨冲击力和频次高度一致。实验数据显示，三维振动磨的出料粒度分布宽度（span值，即$D90-D10$/D50）通常比二维振动磨低15%-25%。

结论： 对粒度均匀性要求高的应用场景（如精密陶瓷原料、电子材料），三维振动磨是更优选择。

差异二：介质填充率与产能密度

二维振动磨的介质填充率通常在50%-65%，填充过高则研磨介质的有效运动空间不足，效率反而下降。

三维振动磨的介质填充率可以达到80%，这是空间翻滚提供的"红利"——在三维运动中，研磨介质之间的空隙可以得到更充分的利用。更高的填充率意味着相同体积的磨筒可以处理更多物料，产能密度更高。

对于同等容积的设备，三维振动磨的实际产能通常比二维高出20%-40%。

差异三：能量利用效率

二维振动磨的能量集中在单一平面上，部分振动能量以"无效振动"的形式消耗在机架和地基上，能量利用效率相对较低。

三维振动磨的能量分布在三个维度上，振动能量更多地转化为研磨介质对物料的冲击功。三维振动磨的能量利用效率通常更高，单位产品的能耗更低。

但需要注意：三维振动磨的初始设备成本通常高于同规格的二维振动磨，整体的投资回收期需要结合实际产量计算。

差异四：设备复杂性与维护

二维振动磨结构相对简单——激振器、弹簧、磨筒、电机组成基本框架。日常维护主要是弹簧检查和激振器轴承润滑。

三维振动磨的运动机构更复杂，对激振器的设计精度和弹簧系统的匹配要求更高。维护工作量略大，但湖南粉体装备研究院的三维振动磨在模块化设计上做了优化，关键部件的更换和检修都比较方便。

选型决策：四个维度帮你判断

第一：你的物料需要多细？

目标出料粒度在200目以上（细磨/超细磨）→ 优先考虑三维振动磨，其更高的能量密度和空间翻滚模式对细磨更有利

目标出料粒度在200目以下（中粗磨）→ 二维或三维均可，此时二维振动磨的性价比可能更高

第二：你对均匀性的要求有多高？

下游工艺对粒度均匀性敏感（如电子陶瓷、精密成型）→ 选三维振动磨，其出料span值更低

下游工艺对均匀性要求一般（如建材原料、耐火材料）→ 二维振动磨即可满足

第三：你的产能规模有多大？

实验室级（百克到公斤级）→ ZM系列实验型三维振动磨，1L-20L覆盖主流实验室需求

中小生产（数十公斤到百公斤/小时）→ 可以选实验型的大规格或生产型的小规格

工业生产（吨/小时级）→ 2ZM系列重型三维振动磨，100L-1200L满足工业量产需求

第四：你的物料有什么特殊要求？

需要控制研磨温度 → 选择带夹套的磨筒（ZM和2ZM系列均可选配），通冷却水调节温度

需要惰性气体保护 → 三维振动磨的空间运动模式配合密封罐体，更适合气氛保护研磨

物料含腐蚀性成分 → 选择聚四氟乙烯或聚氨酯内衬

湖南粉体装备研究院振动球磨机系列——从实验到量产，实现粉体研磨全覆盖

实际案例：三维振动磨在耐火材料行业的应用

某耐火材料厂需要将煅烧氧化铝粉体研磨至325目（约44微米），用于高档耐火砖的生产。之前的工艺使用的是二维振动磨，遇到的问题包括：

1. 出料中有粗颗粒： 325目筛余超标，约3%-5%的颗粒大于44微米，影响耐火砖烧结质量
2. 研磨时间长： 单批次需要研磨90分钟才能达标
3. 批次间差异大： 同样参数下，不同批次的出料细度波动明显

更换为湖南粉体装备研究院的2ZM-200三维振动球磨机后：

• 筛余大幅降低： 325目筛余从3%-5%降至0.5%以下
• 研磨效率提升： 单批次研磨时间从90分钟缩短至40分钟
• 批次一致性改善： D50值波动从±15%降至±5%以内

这个案例的核心改善逻辑是：三维振动的空间翻滚模式让研磨介质在磨筒内分布更均匀，每一粒物料受到的研磨冲击都是一致的，自然不会有"漏网之鱼"。

三维振动磨和二维振动磨的选择，归根结底是一个"精度"和"成本"的权衡。

如果你追求极致的研磨均匀性和细度，对粒度分布宽度有严格要求——三维振动磨是更可靠的选择。湖南粉体装备研究院的ZM系列和2ZM系列覆盖了从实验室到工业量产的完整三维振动方案。

如果你的应用对均匀性要求适中，产能优先、成本敏感——二维振动磨在合适的工况下依然是非常成熟的方案。

无论选择哪种，一个理性的做法是：将你的实际物料送到湖南粉体装备研究院做研磨测试，用实验数据而不是理论推导来做决策。毕竟，粉体加工的"手感"永远比不上一次实际的研磨效果对比。
