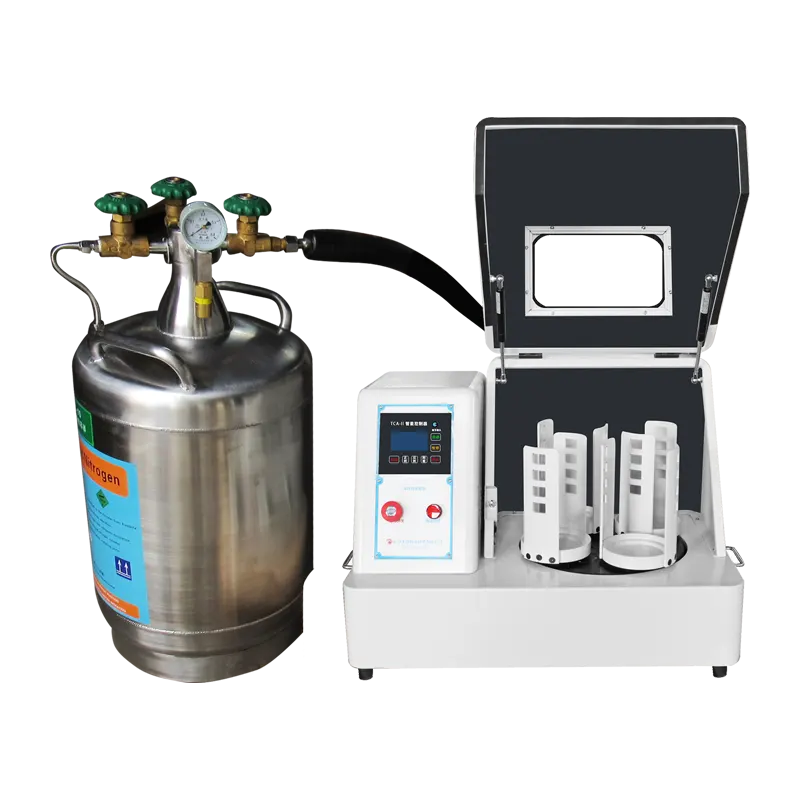

液氮行星式球磨机零下40度冷冻研磨破解热敏材料氧化团聚难题

液氮冷冻研磨为什么能解决热敏材料粉体加工痛点

热敏材料研磨过程中最大的敌人不是设备能力不足，而是研磨热。当行星球磨机在高转速下运行时，磨球与物料之间的高速碰撞、摩擦会在球磨罐内部产生大量热量，温度短时间内可飙升至80℃以上。对于氧化钴、荧光粉、香料、医药中间体等热敏性粉体而言，这种温升足以引发三重灾难：氧化变色导致产品品位下降、热降解使有效成分损失、软化团聚令粒度分布失控。

传统降温手段——比如间歇停机自然冷却、预冻物料后投入常温球磨罐——治标不治本。物料在球磨罐内仅能维持数分钟低温，随后温度迅速回升，研磨效率与品质仍然无法兼顾。

液氮行星式球磨机从根本上改变了这一困局。它将球磨罐置于密闭保温罩内，液氮气体持续输入研磨腔体，实时吸收磨球高速旋转产生的摩擦热，使整个研磨空间稳定维持在-40℃~20℃的低温区间。这意味着从研磨第一秒到最后一秒，物料始终处于低温保护之下，不存在温度反弹窗口期。

冷冻研磨的核心价值可以拆解为三个关键点：

第一，氧化抑制。 低温环境下材料分子活性显著降低，氧扩散速率下降，金属粉末、稀土荧光粉等易氧化物料在研磨过程中不再发生表面氧化变色，产品品位得以保持。

第二，热降解阻断。 对温度敏感的有机物、生物制剂、高分子材料，液氮冷控将研磨温度压低至远低于其分解阈值，避免有效成分因热降解而损失。

第三，防软化抗团聚。 某些材料在常温下研磨时会发生软化、塑性变形，导致颗粒粘连团聚、粒度无法继续细化。低温使材料脆化（即"低温脆化效应"），颗粒更容易沿晶界解理断裂，研磨效率提升的同时避免了团聚。

双层螺旋对流与液氮冷控的协同研磨机制

行星运动原理：公转与自转的复合能量

液氮行星式球磨机继承了行星球磨机的核心运动机制——公转与自转的复合运动。球磨罐安装于行星盘上，行星盘绕中心轴公转的同时，球磨罐绕自身轴线自转。公转产生离心力将磨球推向罐壁，自转则带动磨球沿罐壁滚动并产生相互碰撞。两者叠加后，磨球在罐内形成复杂的"瀑布式"运动轨迹，对物料施加冲击、剪切、碾压三重粉碎力。

与传统球磨机仅依靠重力落球不同，行星运动产生的离心力可达重力的数十倍，研磨能量密度大幅提升。在液氮冷控的配合下，高能量研磨与低温保护并行不悖——磨球可以全力碰撞，温度却不升反降。

液氮冷控系统：-40℃至20℃精准温域

液氮冷控系统是这款设备区别于普通行星球磨机的核心模块。其工作逻辑可以概括为三步循环：

1. 液氮输入： 外接液氮罐（30升或50升规格）通过管路将液氮气体持续送入保温罩内部。液氮气化时吸收大量潜热（每公斤液氮气化吸热约199kJ），快速带走研磨产生的摩擦热。
2. 温度均衡： 保温罩内壁的隔热材料阻隔外部热量渗入，气化后的低温氮气在罩内循环流动，使研磨腔体各点温度趋于均匀，避免局部过热。
3. 排气泄压： 气化后的氮气通过排气口排出罩外，维持罩内微正压环境，防止外部空气倒流引入水分和氧气。

整个温控过程中，液氮消耗量约为4-5升/小时（在0-10℃工况下），兼顾了制冷效率与运行成本。对于需要更低温度（如-40℃）的极端工况，可适当调大液氮流量。

保温罩隔热设计

保温罩采用多层隔热结构，内层为镜面不锈钢反射板，中间层为高密度硅酸铝纤维保温棉，外层为冷轧钢板外壳。三层结构协同作用，将罩内外温差维持在60℃以上时，外壳表面温度仍接近室温，既保证了操作安全性，又最大限度地减少了冷量损失。

XQM-C系列七款型号全参数对照与选型逻辑

液氮行星式球磨机产品详情页展示的XQM-C系列共包含七款型号，覆盖1升至12升的全部容量区间，满足从痕量实验到中试放大的完整需求。

三个容量梯队的选型逻辑

第一梯队：痕量精密研磨（XQM-1C/2C/4C）

1L、2L、4L三款型号共用0.75KW电机和750×470×590mm机身，转速上限达810rpm。这个梯队面向科研院所和企业的早期研发阶段，典型场景包括：新材料配方的微量筛选、贵金属粉末（如铂碳催化剂）的精细研磨、稀土荧光粉的粒度优化。单次投料量从几十克到数百克，研磨精度优先于产能。

选择1L还是4L，取决于单次实验需要的样品量。如果同时进行多组对照实验，可利用设备标配的4个球磨罐座，每罐容积为总容积的四分之一（如XQM-4C配4个1L罐），一次获得四种不同工艺条件下的样品。

第二梯队：常规实验室研磨（XQM-6C）

6L是一个承上启下的规格。电机功率仍为0.75KW，但转速上限从810rpm降至670rpm——容量增大后，适当降低转速可以控制磨球动能，避免大罐体内物料飞溅和温升过快。XQM-6C适合中等规模的科研实验和小批量试制，如锂电正极材料的配方验证、MLCC介质粉料的批次制备。

第三梯队：中试放大研磨（XQM-8C/10C/12C）

8L、10L、12L三款型号升级为1.5KW双电机，机身加大至880×560×670mm，净重150kg。转速上限580rpm，在更大容积的罐体内保持稳定的研磨强度。这个梯队面向中试生产线，典型场景包括：纳米氧化锆粉体的公斤级制备、催化剂前驱体的批量活化、磁性材料铁氧体的中试研磨。

电源兼容性：220V与110V双制式

XQM-C系列全系支持220V和110V两种电压输入，这意味着设备无需额外配置变压器即可在全球不同电网标准的地区使用。对于国内实验室（220V单相）和出口北美市场（110V），同一台设备可以直接接入，降低了使用门槛。

五大行业应用场景与工艺痛点解决方案

锂电正极材料：钴酸锂与锰酸锂的低温研磨

钴酸锂（LiCoO₂）和锰酸锂（LiMn₂O₄）是锂离子电池正极材料的两大主流体系。在研磨过程中，钴酸锂在高温下容易发生表面氧化钴析出，导致电化学性能衰减；锰酸锂则面临锰离子溶出和晶格畸变风险。液氮冷控将研磨温度压制在-20℃以下，有效抑制了上述副反应。

典型工艺参数：XQM-4C配4个100ml氧化锆罐，装入氧化锆磨球（Φ5mm和Φ10mm按1:3配比），球料比5:1，转速400rpm，研磨时间2小时，温度设定-20℃。研磨后D50可控制在2-3μm，粒度分布跨度（D90-D10）不超过4μm。

电子陶瓷：MLCC介质与热敏电阻粉体

MLCC（多层片式陶瓷电容器）介质层厚度已向1μm以下发展，对钛酸钡基础粉体的粒度要求极为苛刻。常温研磨钛酸钡时，颗粒表面易形成非晶层，影响介电性能。低温研磨减少了表面损伤层厚度，保持了晶体的完整性。

同样受益的还有PTC（正温度系数）和NTC（负温度系数）热敏电阻粉体。这些材料的电阻温度特性高度依赖于晶界结构，研磨过程中产生的热量会导致晶界处杂质扩散，改变电阻-温度曲线。液氮冷控有效锁定了晶界结构。

磁性材料：Ni-Zn与Mn-Zn铁氧体

Ni-Zn铁氧体和Mn-Zn铁氧体是高频电子器件的核心磁性材料。铁氧体粉体的研磨品质直接决定了烧结后磁体的初始磁导率和损耗特性。高温研磨会导致部分Fe²⁺氧化为Fe³⁺，破坏尖晶石结构的化学计量比。液氮研磨将温度控制在-30℃以下，维持了铁离子的价态稳定性。

荧光粉与稀土抛光粉

荧光粉（包括长余辉发光粉）对温度极度敏感。常温研磨会导致荧光粉晶格损伤、发光效率下降，严重时甚至完全猝灭。液氮研磨在保护晶体结构的同时，利用低温脆化效应提高粉碎效率——荧光粉颗粒在低温下变脆，更容易沿解理面断裂，获得表面光滑、棱角分明的颗粒形貌，这对于涂屏工艺的流平性和发光均匀性至关重要。

稀土抛光粉（以氧化铈为主）同样受益于低温研磨。氧化铈的抛光能力与其晶面活性和颗粒形貌密切相关，高温研磨会导致晶面钝化和颗粒球形化，降低抛光效率。

燃料电池与催化剂

燃料电池催化剂（如铂碳催化剂）的活性高度依赖于铂颗粒的分散度和碳载体的结构完整性。常温研磨会导致碳载体局部过热氧化，铂颗粒迁移团聚。液氮研磨在保持碳载体结构的同时实现了催化剂组分的均匀分散。此外，氧化锌压敏电阻、压电陶瓷等功能陶瓷粉体也在液氮研磨中获益——低温保护了材料的本征缺陷结构，维持了电学性能的一致性。

液氮球磨机与低温行星球磨机的差异化定位

湖南粉体产品线中有两款涉及低温研磨的行星球磨机：液氮行星式球磨机和低温行星球磨机。两者虽然都服务于热敏材料的低温研磨需求，但冷控原理和适用场景存在显著差异。

简单来说，如果物料对温度极度敏感（如荧光粉、生物制剂），或研磨时间超过2小时且要求全程低温，液氮球磨机是更可靠的选择。如果仅需短时间低温研磨（30分钟以内），低温行星球磨机预冷磨球后投入物料即可满足需求，且无液氮消耗成本。

选型五步法与操作维护要点

选型五步法

第一步：确定单次研磨量。 根据实验或生产需要的单批物料量，选择对应容积。1-4L适合克级到百克级，6L适合百克级到千克级过渡，8-12L适合千克级中试。

第二步：评估物料热敏等级。 极端热敏（荧光粉、生物制剂）选择-30℃以下深冷模式；中等热敏（锂电材料、陶瓷粉体）选择-10℃~0℃即可。热敏等级越高，液氮消耗量越大。

第三步：匹配球磨罐材质。 氧化锆罐适合高硬度物料和避免金属污染场景；不锈钢罐适合普通物料；玛瑙罐适合低硬度物料。根据物料特性选配研磨系列中的对应球磨罐和研磨球。

第四步：确认电源条件。 国内实验室220V单相可直接使用；出口设备选择110V。无需额外配置变压器。

第五步：配套设备规划。 液氮球磨机需要外接液氮罐（30L或50L），需提前规划液氮采购渠道和储存空间。研磨后的粉体如需在无水无氧环境下转移和表征，建议配套有机玻璃手套箱或不锈钢真空手套箱使用。

开机前五项检查

1. 检查液氮罐余量是否充足，管路连接是否密封，有无漏气现象。
2. 检查保温罩门是否关紧，密封条是否完好。
3. 检查球磨罐盖是否拧紧，罐体是否对称放置于行星盘上（对角重量差不超过10%）。
4. 检查电源接线是否牢固，电压选择开关是否与供电制式匹配。
5. 检查排气口是否畅通，确保气化氮气能够顺畅排出。

运行中三项观察

1. 观察温度显示是否在设定范围内，如温度持续偏高，适当调大液氮流量。
2. 听设备运行声音是否正常，如有异常撞击声，立即停机检查球磨罐是否松动。
3. 观察排气口是否有白色雾气持续排出，这是液氮正常气化的标志。

月度维护四要点

1. 清理保温罩内部，用干燥软布擦拭内壁，检查隔热层是否受潮。
2. 检查液氮管路接头密封圈，如有老化变形及时更换。
3. 检查行星盘齿轮润滑状态，必要时补充高温润滑脂。
4. 校准温度传感器，确保读数准确。

常见问题解答

Q1：液氮消耗量4-5升/小时，一天运行8小时需要多少液氮？

按5升/小时计算，8小时约消耗40升液氮。建议配套50升液氮罐，可满足一个工作日的需求。液氮市场价格约为5-10元/升（因地区和采购量而异），日均成本约200-400元。对于高附加值材料研发，这一成本投入远低于物料氧化报废的损失。

Q2：液氮球磨机可以用于湿磨吗？

可以，但需注意研磨液体的冰点。水基研磨液在-40℃下会结冰，需改用乙醇、丙酮等低冰点溶剂，或将温度设定在0℃以上进行湿磨。油基研磨液（如矿物油）在-40℃下粘度会显著增大，需适当降低转速。

Q3：XQM-1C和XQM-2C外形尺寸完全一样，选哪个更合适？

两者机身相同，区别在于球磨罐容积。如果单次实验样品量少于50克，1L罐更合适——罐体越小，磨球与物料的接触频率越高，研磨效率越高。如果样品量在50-100克，选择2L罐可以获得更均匀的粒度分布。

Q4：液氮球磨机研磨后的粉体是否需要特殊处理？

研磨结束后，球磨罐内部温度仍处于低温状态，取出粉体时会接触空气中的水分，可能产生结霜。建议两种处理方式：一是等待罐体自然回温至室温后再开罐取料；二是在不锈钢真空手套箱内开罐，避免粉体吸潮。

Q5：设备标配几个球磨罐？能否只装2个罐运行？

XQM-C系列标配4个球磨罐。可以只装2个罐运行，但必须对称放置（对角位置），确保行星盘动平衡。2罐运行时总容积减半，但单罐容积不变，适合需要减少投料批次但保持单罐研磨强度的场景。

Q6：液氮球磨机与立式方形行星球磨机相比，研磨效率有差异吗？

研磨效率主要取决于转速、球料比和磨球级配，这些参数在两款设备上是相同的。差异在于温控能力——液氮球磨机在低温下运行，材料脆化后更易断裂，实际研磨效率通常比常温研磨提高15%-30%。但液氮球磨机的转速上限略低于部分常温型号（如XQM-6C上限670rpm vs 常温XQM系列可达810rpm），因为大容量罐体在低温下需要适当降速以控制磨球动能。

从实验室到中试的液氮研磨升级路径

对于刚起步的研发团队，建议从XQM-2C入手——2L容积适合大多数配方筛选实验，0.75KW功率和220V电源即插即用，初期投入较低。当配方成熟、样品量增大时，可升级至XQM-6C或XQM-8C，后者1.5KW电机和更大罐体容积可承接中试批次。

在完整的粉体工艺链中，液氮球磨机通常位于前端研磨环节。物料经颚式破碎机粗碎后进入液氮球磨机细磨，研磨后的粉体通过三次元旋振筛分级，合格粉体进入V型混合机或三维混合机进行配方混合，最终产品在手套箱内完成分装和表征。整条产线中，液氮球磨机是保证粉体品质的"温度守门人"。
