实验室棒磨机和球磨机区别：QM滚筒球磨机出料粒度如何控制

棒磨机和球磨机不是同一种设备——结构差异决定出料粒度

在实验室粉体研磨设备选型中，"棒磨机和球磨机有什么区别"是最常被搜索的问题之一。这个问题的核心不是"哪个更好"，而是"哪个更适合我的样品和目标粒度"。棒磨机和球磨机的研磨介质不同（钢棒vs钢球），研磨机制不同（线接触挤压vs点接触冲击+剪切），出料粒度分布也不同——棒磨机偏粗、偏均匀，球磨机偏细、偏宽分布。

湖南粉体装备研究院有限公司的QM滚筒球磨机系列涵盖了实验室款（QM-5、QM-15）和大型工业款（QM-30L至QM-2000L），其出料粒度控制能力取决于研磨介质选择、转速设定和研磨时间三个核心参数。本文将从棒磨机与球磨机的本质区别入手，深入拆解QM滚筒球磨机的出料粒度控制方法。

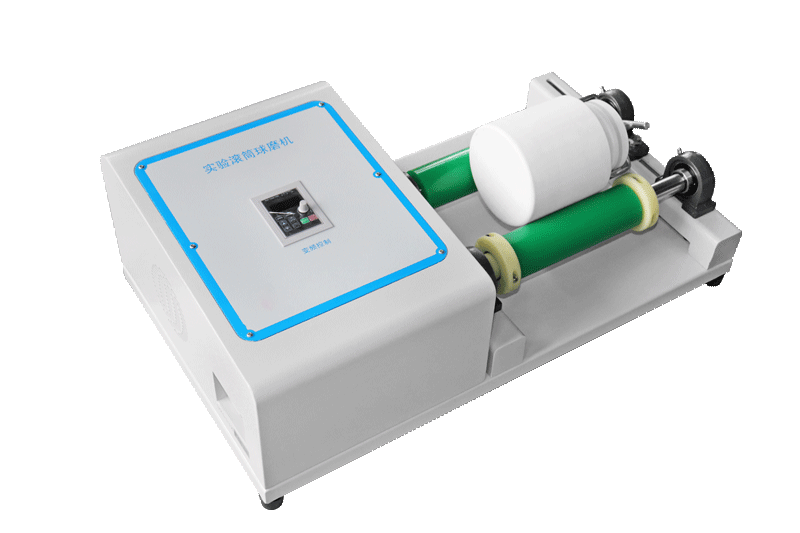

QM实验室滚筒球磨机整机外观，结构紧凑、操作方便

棒磨机和球磨机的五维结构差异对比

研磨介质形态——线接触vs点接触

研磨介质的形态是棒磨机和球磨机最本质的差异。棒磨机使用长圆柱形钢棒作为研磨介质，钢棒在筒体内平行排列，与物料形成线接触——就像擀面杖在面皮上滚动，接触面积大但冲击力分散。球磨机使用球形研磨球（钢球、氧化锆球、刚玉球等），与物料形成点接触——就像无数个小锤子在物料上反复敲击，接触面积小但冲击力集中。

这一差异直接决定了两种设备的研磨行为特征：

棒磨机的线接触特征：钢棒在筒体内随筒体旋转提升，然后沿抛物线轨迹下落，棒的长度方向与物料同时接触，形成一条"研磨线"。这种线接触模式对物料的破碎力以挤压和弯折为主，冲击力相对温和。因此棒磨机特别适合处理脆性物料和中粗粒度的研磨需求——出料粒度偏粗但均匀，过粉碎率低。

球磨机的点接触特征：研磨球在筒体内随机分布，每个球都是独立的冲击点。下落时球与物料的接触是瞬时点冲击，冲击能量集中在接触点周围，破碎力以冲击和剪切为主。因此球磨机适合细磨和超细研磨——出料粒度偏细但分布范围较宽，存在一定比例的过粉碎颗粒。

研磨机制——挤压弯折vs冲击剪切

研磨机制的差异进一步影响了出料粒度的分布特征：

棒磨机的挤压+弯折机制使物料沿长度方向被压缩，形成较规则的颗粒形状（偏扁平和棱角分明），粒度分布集中在研磨棒间隙所决定的目标粒度附近，超细粉比例低。这种"选择性研磨"特性使得棒磨机在需要保持粒度均匀性的场景中优势明显。

球磨机的冲击+剪切机制使物料在多个方向同时受力，形成较不规则的颗粒形状（偏球形和棱角圆滑），粒度分布从目标粒度延伸到超细区域，存在一定比例的纳米级颗粒。这种"全方向研磨"特性使得球磨机在需要达到超细粒度的场景中表现更优。

筒体填充率与研磨介质比例

棒磨机的钢棒填充率通常为35%-45%，物料填充率为25%-35%，棒料比（钢棒重量与物料重量之比）约为1.5:1至2:1。钢棒之间的间隙决定了出料粒度的上限——间隙越小，出料越细，但产能下降。

球磨机的研磨球填充率通常为30%-40%，物料填充率为25%-35%，球料比约为2:1至3:1。研磨球的尺寸级配（大球+中球+小球混合）决定了研磨效率和出料粒度的分布——大球负责冲击破碎粗颗粒，小球负责剪切研磨细颗粒，级配合理才能兼顾效率与粒度。

筒体转速对研磨行为的影响

QM滚筒球磨机的转速范围为60-570rpm（实验室款），主辊转速通过变频器无级调速。转速对研磨行为的影响在棒磨机和球磨机中表现不同：

棒磨机转速：通常以临界转速的60%-70%运行。在这个转速范围内，钢棒被提升到适当高度后下落，形成规律的" cascading"运动（滚动研磨为主，冲击为辅），研磨温和均匀。转速过高会导致钢棒被抛射到对面筒壁（cataracting运动），冲击力过强反而增加过粉碎率。

球磨机转速：通常以临界转速的70%-80%运行。较高的转速使研磨球获得更大的抛射高度，冲击能量增加，研磨效率提升。但对于QM实验室款球磨机（辊筒式结构），转速上限受辊轴和球磨罐的机械强度限制，不宜长时间超速运行。

适用场景差异汇总

QM滚筒球磨机的出料粒度控制三要素

了解了棒磨机和球磨机的本质区别后，接下来的核心问题是：QM滚筒球磨机的出料粒度如何精准控制？出料粒度取决于三个核心要素——研磨介质选择、转速设定、研磨时间——三者缺一不可。

要素一：研磨介质选择——材质、尺寸与级配

研磨球材质对出料粒度和样品纯度的影响

QM滚筒球磨机可适配多种材质的研磨球，不同材质的研磨球在密度、硬度、耐磨性上差异极大，直接影响研磨效率和出料粒度：

不锈钢球：密度约7.8g/cm³，硬度HRC58-62，性价比最高的通用研磨球。适合大多数矿物样品和金属粉末的研磨，出料粒度可达到数十微米级。缺点是存在铁污染风险——研磨过程中不锈钢球表面磨损释放微量铁离子，对铁敏感的样品（电池材料、高纯陶瓷）不适合。

氧化锆球：密度约5.5g/cm³，硬度HV1200+，研磨效率仅次于硬质合金球，且几乎无金属污染。适合电池材料、生物陶瓷、电子粉体等对纯度要求极高的样品研磨。出料粒度可达到亚微米级。

刚玉球（氧化铝球）：密度约3.6g/cm³，硬度HV1500+，耐磨性极佳。适合氧化铝陶瓷粉体研磨（无交叉污染），以及中等硬度矿物样品的细磨。出料粒度可达到微米级。

聚氨酯球：密度约1.2g/cm³，硬度低，研磨温和。适合软质物料（食品、药品、有机粉体）的轻度研磨和混合，出料粒度较粗（毫米级），但几乎零污染。

研磨球尺寸级配对研磨效率的影响

单一尺寸的研磨球只能在一个粒度范围内高效研磨——大球冲击破碎粗颗粒效率高但无法研磨细颗粒，小球剪切研磨细颗粒效率高但冲击力不足无法破碎粗颗粒。合理的级配是兼顾粗碎和细磨的关键：

级配原则：大球占比30%（负责冲击破碎）、中球占比40%（过渡研磨）、小球占比30%（负责细磨）。大球、中球、小球的直径比约为3:2:1。

级配示例：如果使用不锈钢球，对于进料粒度5mm以下的样品，级配方案为：20mm球30%、10mm球40%、5mm球30%。对于进料粒度1mm以下的样品，级配方案调整为：10mm球20%、5mm球40%、2mm球40%。

球料比建议：研磨球总重量与物料重量之比建议为2:1至3:1。球料比过低（<1.5:1）研磨效率下降，物料之间自我摩擦为主；球料比过高（>4:1）罐内空间被球占据过多，物料填充率不足，研磨球之间相互碰撞磨损加剧。

要素二：转速设定——研磨行为模式的切换

QM实验室滚筒球磨机的主辊转速范围为60-570rpm（±10rpm），通过变频器无级调速。不同转速对应不同的研磨行为模式，直接影响出料粒度：

低转速区间（60-150rpm）——滚动研磨模式

在这个转速区间，研磨球和物料在筒体内被提升到较低高度，然后沿筒壁滑落（cascading运动），研磨以滚动摩擦和剪切为主，冲击力很弱。出料粒度偏粗，研磨温和均匀，适合以下场景：

混合优先场景：当研磨的主要目的是混合而非细磨时（如多种粉体的均匀混合），低转速可以避免过度研磨导致的粒度变化，保持混合均匀性。

软质物料研磨：食品粉体、有机粉体等软质物料在低转速下研磨可避免热降解和团聚。

粗磨阶段：大颗粒物料的第一道研磨，目标出料粒度在1-5mm范围的粗磨工序。

中转速区间（150-300rpm）——冲击+研磨混合模式

这是QM球磨机最常用的转速区间。研磨球被提升到中等高度，部分球沿抛物线轨迹下落（cataracting运动），冲击力与剪切力同时作用。出料粒度可达到数十至数百微米级，研磨效率最佳。适合以下场景：

矿物研磨标准工序：铁矿石、铜矿石、石英等中等硬度矿物的研磨，目标出料粒度50-200μm。

陶瓷粉体研磨：氧化铝、氧化锆等陶瓷粉体的细磨，目标出料粒度1-50μm。

湿磨操作：加入水或乙醇作为研磨介质的湿磨操作，中转速可在液体介质辅助下获得更窄的粒度分布。

高转速区间（300-570rpm）——强冲击研磨模式

高转速下研磨球获得最大抛射高度，冲击能量最大，研磨效率最高但研磨球磨损也最严重。出料粒度可达到亚微米级，适合以下场景：

纳米级研磨：目标出料粒度<1μm的极端细磨需求，需要配合小粒径研磨球（0.1-0.5mm氧化锆珠）和长时间研磨（8-24小时）。

金属粉末研磨：韧性金属粉末（铜粉、铝粉）需要强冲击才能有效变形破碎，高转速可缩短研磨时间。

注意事项：高转速研磨时罐内温度显著升高（干磨可达80-120℃），对热敏物料需配合间歇研磨和冷却措施。长时间超速运行还会加剧轴承磨损，建议单次高转速运行不超过4小时。

QM滚筒球磨机研磨原理，筒体内研磨球沿抛物线轨迹下落冲击物料

要素三：研磨时间——出料粒度随时间的收敛曲线

研磨时间与出料粒度的关系不是线性的，而是呈指数收敛曲线：

快速下降阶段（0-30分钟）：大颗粒被研磨球冲击快速破碎，出料粒度从进料粒度急剧下降。例如进料粒度5mm的矿石，研磨30分钟后出料粒度D50可能已降至200μm。

缓慢收敛阶段（30分钟-4小时）：细颗粒的研磨速度显著下降，因为细颗粒在研磨球之间的间隙中不易被捕获和冲击。出料粒度D50从200μm缓慢降至50μm左右。

平台效应阶段（4小时以上）：出料粒度接近研磨球尺寸所决定的理论极限，进一步延长研磨时间粒度几乎不再下降。此时研磨的主要效果是粒度分布变窄（均匀性改善），而非粒度继续减小。

研磨时间推荐：

QM实验室款与大型款的出料粒度对比

QM滚筒球磨机系列涵盖实验室款（QM-5、QM-15）和大型工业款（QM-30L至QM-2000L），两者的出料粒度能力存在明显差异：

实验室款参数与出料粒度能力

实验室款QM-5和QM-15采用辊筒式结构——球磨罐放在两根辊轴之间，辊轴旋转带动球磨罐旋转。这种结构的优势是换罐方便，干磨湿磨均可，通过调整从动胶辊可以使用一定范围内不同外径的球磨罐。出料粒度可达到微米级（干磨）或亚微米级（湿磨配合氧化锆球）。

大型工业款参数与出料粒度能力

大型工业款的特点是转速较低（20-60rpm）但罐体容积大，研磨时间长但处理量大。出料粒度标称≥300μm，意味着大型款更适合中粗研磨（数百微米级），不适合纳米级超细研磨。如果需要超细研磨，应在大型球磨机之后增设纳米砂磨机进行二次研磨。

大型款可选用合金钢、不锈钢、高耐磨聚氨酯、刚玉陶瓷、氧化锆等内衬，型号根据产量可以选择25-2000L。带自动卸料机型可实现料球自动分离，出料方便。25-50L为单相220V，50L以上为三相380V。

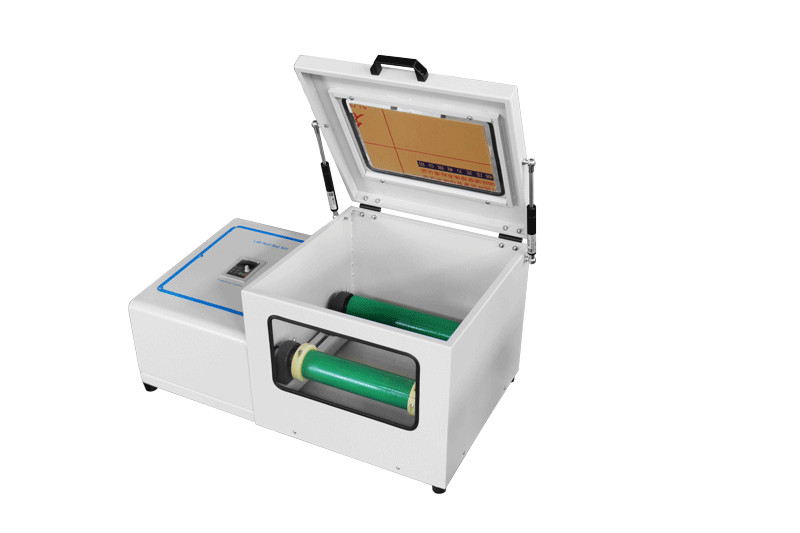

QM实验室滚筒球磨机产品细节，辊筒式结构换罐方便

出料粒度控制的实操技巧与常见误区

技巧一：阶梯式研磨策略——粗磨→细磨→超细磨三段法

不要试图用一次研磨将物料从5mm直接磨到1μm——这在工程上是不现实的。推荐的三段式研磨策略：

第一段粗磨：大球级配（20mm+10mm），转速150-200rpm，研磨30-60分钟，出料粒度从5mm降至500μm左右。

第二段细磨：中球级配（10mm+5mm+2mm），转速250-350rpm，研磨2-4小时，出料粒度从500μm降至50μm左右。

第三段超细磨：小球级配（2mm+0.5mm），转速400-570rpm，研磨8-12小时（湿磨），出料粒度从50μm降至亚微米级。

每段研磨结束后筛分分级，将已达目标粒度的颗粒取出，避免过粉碎。这种阶梯式策略比一次性长时间研磨的效率高出30%-50%，且出料粒度分布更窄更均匀。

技巧二：干磨与湿磨的选择与切换

干磨和湿磨的出料粒度能力差异极大。干磨的最低出料粒度通常为1-10μm（受物料团聚限制），湿磨可以达到0.1-1μm（液体介质分散物料防止团聚）。

何时选择干磨：后续工序不需要干燥的场合（如干粉直接用于喷涂或混合）；物料对水或溶剂敏感（如易水解的金属粉末）；单次处理量小（<100g），湿磨后干燥损失大的场合。

何时选择湿磨：目标出料粒度<10μm的场合；物料容易团聚需要液体分散的场合；需要控制研磨温度的场合（液体介质可带走热量）。

QM滚筒球磨机干磨湿磨均可操作，只需更换球磨罐和研磨介质。湿磨推荐使用氧化锆罐体+氧化锆球，防止金属污染。

技巧三：间歇研磨防止过热和团聚

长时间连续研磨会导致罐内温度急剧升高（干磨可达120℃以上），高温不仅使热敏物料降解，还会促进细颗粒的团聚——两个1μm的颗粒在高温下碰撞可能重新融合成一个2μm的颗粒，粒度反而增大。间歇研磨策略：

研磨1小时→停机冷却15-20分钟→继续研磨1小时→停机冷却→循环直至目标粒度。

QM实验室款的变频器支持定时功能，可自动设定间歇研磨程序，减少人工干预。

常见误区一：转速越高出料粒度越细

转速高确实增加了研磨球的冲击能量，但超过临界转速后研磨球不再下落而是在筒壁上贴壁旋转（centrifuging运动），研磨完全失效。QM实验室款60-570rpm的转速范围已经经过工程优化，在日常使用中不建议长时间超过500rpm运行。

常见误区二：研磨时间越长出料粒度越细

研磨时间超过平台效应阶段（通常4-12小时）后，出料粒度不再显著下降，反而因为团聚效应可能出现粒度反弹。正确做法是定期取样检测粒度分布，确认达到目标粒度后立即停止研磨。

常见误区三：只用一种尺寸的研磨球

单一尺寸研磨球的研磨效率远低于级配研磨球——大球破碎粗颗粒后产生的细颗粒无法被小球进一步研磨，粒度分布中出现"粗细两极分化"现象。正确做法是使用三种尺寸的级配研磨球，兼顾粗碎和细磨。

棒磨机和球磨机选型决策——什么时候用哪个

面对具体的研磨需求，选择棒磨机还是球磨机的决策依据可以简化为三条规则：

规则一：看目标出料粒度

目标出料粒度>0.5mm→优先考虑棒磨机，棒磨机在粗磨场景中效率更高、过粉碎率更低。

目标出料粒度<0.5mm→优先考虑球磨机，球磨机在细磨和超细研磨中效率更高、粒度可达到亚微米级。

目标出料粒度在0.1-0.5mm之间→两者均可，根据其他条件进一步判断。

规则二：看物料特性

脆性矿物（石英、长石、萤石）→棒磨机更合适，线接触研磨对脆性物料破碎效率高且粒度均匀。

韧性金属粉末（铜粉、铝粉、钛粉）→球磨机更合适，点冲击研磨对韧性物料变形破碎效率更高。

软质物料（石灰石、滑石）→两者均可，但球磨机湿磨可获得更细的出料粒度。

高纯度要求（电池材料、电子粉体）→球磨机配合非金属研磨球（氧化锆、刚玉），棒磨机的钢棒铁污染风险更高。

规则三：看产线衔接

如果研磨工序前面是颚式破碎机初碎（出料粒度10-30mm），后面是砂磨机超细研磨（目标粒度<1μm），中间的过渡研磨应该选择球磨机——因为球磨机可以将10mm的进料研磨至50μm左右，正好是砂磨机的最佳进料粒度。

如果研磨工序是产线的最后一道（直接出成品），且成品粒度要求在0.5-5mm的粗粒度范围，棒磨机更合适——出料粒度均匀，筛分分级简单。

QM滚筒球磨机出料粒度控制参数速查表

为方便选型工程师和实验人员快速查阅，将QM滚筒球磨机的出料粒度控制参数汇总如下：

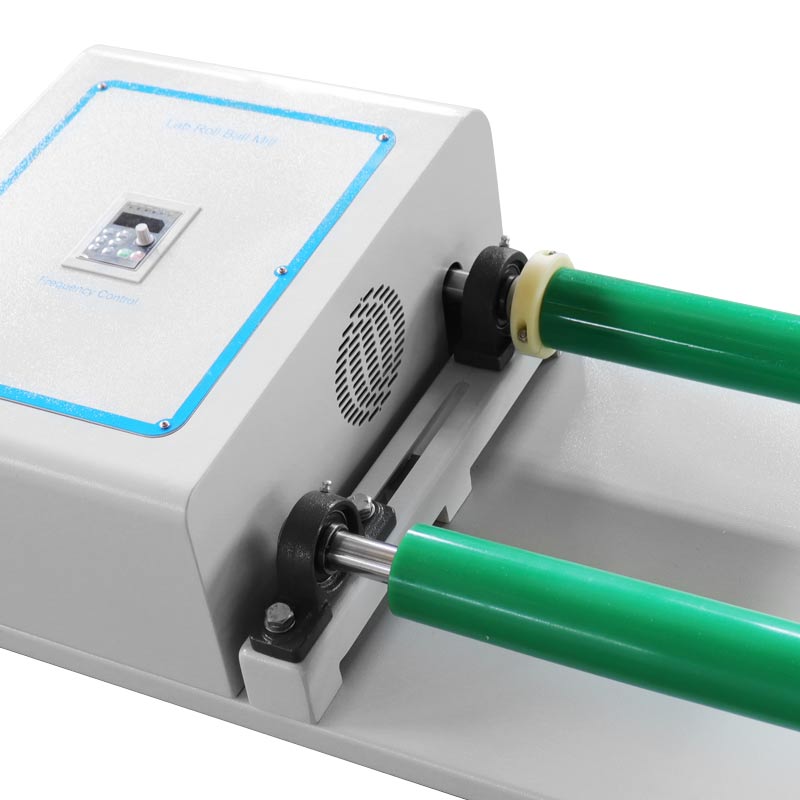

QM滚筒球磨机操作面板，变频调速精准控制转速

棒磨机与球磨机的协同使用——粗磨+细磨的两段研磨策略

在实际产线中，棒磨机和球磨机并非互相排斥，而是可以协同使用构成两段研磨策略：

第一段棒磨粗磨：将颚式破碎机出料（10-30mm）研磨至0.5-2mm，出料粒度均匀、过粉碎率低，为第二段球磨提供均匀的进料粒度。

第二段球磨细磨：将棒磨机出料（0.5-2mm）研磨至50μm以下，利用球磨机的点冲击研磨优势达到细磨目标。

这种两段策略比单台球磨机从10mm直接研磨至50μm的效率高出40%以上——因为单台球磨机同时承担粗碎和细磨两个功能，研磨球级配难以兼顾，粗颗粒消耗了大球的冲击能量但小球对细颗粒的研磨效率又不足。分段后每段研磨的球级配可以独立优化，各司其职，整体效率最优。

在实验室场景中，QM滚筒球磨机可以通过更换研磨球级配模拟棒磨机的研磨行为——使用大尺寸研磨球（20-30mm）替代钢棒，在低转速下运行，可以获得与棒磨机类似的粗磨效果。但这种方式并非真正的棒磨机替代方案，因为球形研磨球的点接触与钢棒的线接触在研磨机制上存在本质差异。如果对出料粒度均匀性有严格要求，仍应使用专门的棒磨机设备。

QM滚筒球磨机出料粒度检测与验证方法

出料粒度的控制不仅仅是设定参数，还需要在研磨过程中实时监测和验证。常用的粒度检测方法：

筛分法：使用振动筛分机对研磨后的样品进行粒度分级，计算各粒级的质量百分比。筛分法适合粗粒度（>50μm）的快速检测，操作简单但精度有限。

激光粒度分析法：使用激光粒度分析仪测定研磨后样品的D10、D50、D90值，获得完整的粒度分布曲线。适合细粒度（<100μm）的精确检测，但设备成本较高。

显微镜观测法：使用光学显微镜或扫描电镜（SEM）直接观察颗粒形态和尺寸。适合纳米级颗粒的形态表征，但统计代表性有限。

研磨过程中建议每隔1-2小时取样检测粒度分布，绘制粒度随时间的收敛曲线，确认研磨是否按预期进行。如果粒度收敛速度明显低于预期，可能需要调整研磨球级配或转速；如果粒度已经达到平台阶段而仍未满足目标，可能需要切换到湿磨或更换更小的研磨球。

QM滚筒球磨机与行星球磨机的出料粒度能力对比

在湖南粉体装备的产品线中，除了QM滚筒球磨机，还有行星球磨机XQM系列。两者在出料粒度能力上的差异值得了解：

QM滚筒球磨机在中粗研磨和大批量处理方面有优势——大型款可达2000L容积，适合工业级连续生产。XQM行星球磨机在超细研磨和小批量样品处理方面有优势——公转+自转的复合研磨机制提供的能量密度远高于滚筒球磨机的单一重力研磨，出料粒度可达到纳米级。

两者协同使用的最佳策略是：QM滚筒球磨机粗磨→XQM行星球磨机超细磨，将矿物从毫米级研磨至纳米级的完整产线。

棒磨机和球磨机的区别不是"哪个更好"而是"哪个更适合"——棒磨机擅长粗磨和均匀研磨，球磨机擅长细磨和超细研磨。QM滚筒球磨机通过研磨介质选择、转速设定和研磨时间三要素的精准组合，可以实现从毫米级到亚微米级的出料粒度控制。配合行星球磨机XQM系列的超细研磨能力，构成从粗磨到纳米研磨的完整研磨产线。湖南粉体装备研究院有限公司提供从破碎到研磨的系统性设备配套方案，如需了解更多产品详情或获取选型建议，欢迎访问湖南粉体产品中心。
