齿辊破碎机选型与煤炭含矸石破碎应用深度指南

在煤炭、冶金、矿山、化工、建材等行业的原煤预处理环节，齿辊破碎机是处理含矸石原料的核心设备之一。它依靠两辊齿面相互旋转产生的拉剪力，对物料进行劈裂破碎，相比传统锤式或颚式破碎机，具备破碎比大、能耗低、过载保护、出料粒度均匀等综合优势。

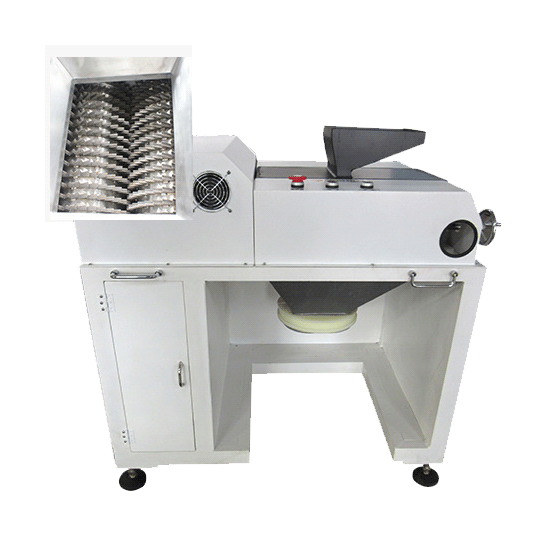

湖南粉体装备研究院DC系列齿辊破碎机（Φ300×300mm SUS304 / Φ300×500mm SUS304）

湖南粉体装备研究院参照经典齿辊结构原理研制的DC系列齿辊破碎机，覆盖了从实验室小批量预处理到中试产线连续作业的多种应用场景。本文围绕该系列展开，从结构原理、齿形设计、参数匹配、典型应用、维护要点五大维度，给出一套可直接复用的选型决策框架。

齿辊破碎机的工作原理与结构组成

齿辊破碎机的核心机理，是通过两根相对旋转的齿辊对物料施加"劈裂—剪切"复合力。当物料进入两辊之间时，齿尖的拉剪力会沿物料的弱面将其劈开，相较于纯冲击破碎（锤式、反击式），这种以剪切为主的破岩方式对含矸石煤炭的层理面解理尤为有效，能耗可降低20%-30%。

DC系列齿辊破碎机的整机由以下几部分组成：

• 传动装置：由电动机通过皮带轮或联轴器驱动，齿辊转速稳定在52r/min左右
• 机架部分：整体铸造或焊接成型，承载两辊轴系与给料区
• 破碎辊：核心部件，齿面材质为SUS304不锈钢或高耐磨合金，齿形经过优化
• 机械弹簧装置：吸收过载冲击，碰到不可破碎物时自动退让
• 联动机构：保证两辊同步旋转与间隙调节

整套结构设计紧凑，Φ300×300mm机型外形尺寸仅660×800×930mm，对场地要求低，非常适合实验室或小试线布置。

DC系列齿辊破碎机的核心参数解读

选型的核心在于让设备的给料粒度、出料粒度、产能与物料特性精准匹配。下表是湖南粉体装备DC系列两款主销机型的技术参数：

参数解读的几个关键点：

• 入料粒度的双区间设计：DC系列针对不同物料给出10~50mm（坚硬物料）和10~80mm（松软松脆物料）两个区间，这是因为齿辊间距可调，用户可以根据物料的硬度、含水率、层理结构灵活设置
• 出料粒度0.5~5mm的连续可调：通过调节两辊间距实现，这是齿辊破碎机相比颚式破碎机最显著的优势——出料粒度连续可调而非"开闭口跳变"
• 产能差异近一个数量级：Φ300×300mm的70-80kg/h适合实验室取样与小批量处理；Φ300×500mm的600kg/h可以满足中试线和小型选煤厂的连续作业需求
• 52r/min的低转速设计：这是齿辊破碎机的标志性参数，低转速带来"低噪、低尘、低过粉碎"的工艺优势，特别适合制备粒度分析用样

齿形设计与破碎机理：拉剪力如何"对症下药"

齿辊破碎机的核心差异化在于齿形设计。湖南粉体装备DC系列采用的是经过优化的齿形，齿面按"拉剪力选择破碎"原则设计，具体表现在三方面：

• 齿顶角优化：齿顶角角度决定剪切力与劈裂力的比例关系，DC系列采用的齿形在劈裂力（沿层理面解理煤层）与剪切力（切断矸石中夹杂的硬质颗粒）之间取得平衡
• 齿距与齿深比：齿距大、齿深浅适合松软物料；齿距小、齿深深适合坚硬物料，DC系列齿形在两个区间都做了适配
• 齿面材质SUS304：相比普通碳钢，SUS304在含水、含酸碱工况下抗腐蚀能力更强，寿命可延长2-3倍，特别适合煤炭、选矿等可能含腐蚀性介质的工况

相比传统光面辊破碎机（主要用于细碎脆性物料），齿辊破碎机由于齿尖集中应力，能够破碎更大块度的物料，破碎比可达10:1以上，这是其处理"含矸石原煤"的关键能力。

齿辊破碎机与对辊破碎机、颚式破碎机的差异化定位

在粉体预处理环节，齿辊破碎机、对辊破碎机、颚式破碎机是三类常被比较的设备。它们的差异化定位如下：

• 颚式破碎机：破碎比大（最高可达30:1），但出料粒度呈"跳变"特征（开闭口大小决定上限），适合粗碎到大块料预处理
• 对辊破碎机：两辊均为光面，靠挤压破碎，出料粒度均匀但处理量受辊面宽度限制，适合中细碎脆性物料
• 齿辊破碎机：齿面+剪切机理，对含矸石煤炭、矿山原料的劈裂破碎效果最佳，破碎比大且出料可调

选型决策可以简化为以下三步：

1. 物料硬度判断：高硬度物料（花岗岩、石英石等）优先选齿辊或颚式；中低硬度（煤、矸石、石灰石）齿辊是优选
2. 出料粒度要求：需要0.5-5mm连续可调的中细碎场景，齿辊破碎机优势明显
3. 产能规模：70-80kg/h的实验室场景选Φ300×300mm；300-600kg/h的中试产线选Φ300×500mm

典型应用场景：含矸石原煤预处理的完整工艺

以一个年产30万吨的小型选煤厂原煤预处理工段为例，齿辊破碎机的典型应用工艺路径如下：

• 原料：原煤（含矸石约20%-30%），粒度50-150mm，含水率8%-12%
• 粗碎：颚式破碎机处理至50mm以下
• 中细碎：DC系列Φ300×500mm齿辊破碎机处理至0.5-5mm
• 筛分：三次元旋振筛或小型实验室筛分机分级
• 研磨：根据下游需求进入实验室锥形球磨机或XQM行星球磨机进一步处理

这条工艺路径的优势在于：

• 齿辊破碎机替代了部分锤式破碎机的功能，但过粉碎率显著降低
• 出料粒度0.5-5mm的连续可调为下游筛分和研磨提供了灵活的进料条件
• 52r/min的低转速带来的低粉尘、低噪音改善了现场作业环境

齿辊破碎机的使用与维护要点

要让DC系列齿辊破碎机长期稳定运行，以下五点维护建议值得重视：

• 均匀给料：建议配置振动给料机，避免偏载导致辊面磨损不均
• 定期检查齿辊磨损：齿面磨损超过3-5mm时需重新堆焊或更换
• 轴承集中润滑：按厂家规定周期加注润滑脂，Φ300×500mm机型要特别关注轴承温升
• 液压弹簧压力监测：过载保护装置的核心是弹簧或液压系统，压力异常要立即停机检查
• 齿辊间隙校准：每班次生产前检查两辊间隙，确保出料粒度符合工艺要求

齿辊破碎机的选型决策清单

最后给出一份可直接复用的选型决策清单：

• 物料含矸石或硬度不均匀：齿辊破碎机是首选
• 实验室小批量（10-100kg级）：选DC系列Φ300×300mm（70-80kg/h，1.5KW）
• 中试产线（300-800kg/h）：选DC系列Φ300×500mm（600kg/h，3.0KW）
• 出料粒度要求0.5-5mm连续可调：齿辊破碎机相比颚式破碎机优势明显
• 物料含水或弱腐蚀：优先选SUS304齿面材质
• 现场空间受限：选660×800×930mm的紧凑型Φ300×300mm机型
• 过载保护要求高：机械弹簧装置是标配，重点关注弹簧压力监测

湖南粉体装备研究院的DC系列齿辊破碎机，以52r/min的低速齿辊、SUS304齿面材质、0.5-5mm连续可调的出料粒度、1.5-3.0KW的双功率配置，覆盖了从实验室到中试线的原煤预处理需求。对于煤炭、冶金、矿山、化工、建材等行业的含矸石破碎场景，这是一款在破碎比、能耗、过载保护、出料均匀性四个维度都做到均衡的实用型设备。

如果您的物料是含矸石原煤、矿山中硬物料、化工原料中的脆性块状物，齿辊破碎机的"拉剪力选择破碎"机理能带来比传统冲击式破碎机更低的过粉碎率和更可控的出料粒度。具体选型参数与技术细节，可访问湖南粉体装备研究院齿辊破碎机产品页进一步了解。
