颚式破碎机破碎比与出料调节XPC系列矿山建材粗碎选型实战指南

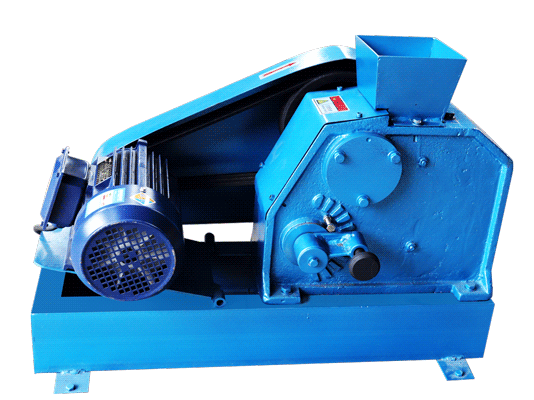

在粉体工艺链中，前段破碎环节直接决定了后续研磨设备的进料适配性与整体产线效率。若粗碎阶段的出料粒度不稳定、过粉碎率过高，轻则增加球磨机能耗与介质磨损，重则导致筛分环节堵塞、混合环节配比失准。对于矿山开采、建材骨料、冶金冶炼等以高硬度原料为主的场景，一台破碎比合理、出料粒度精准可调、运维成本可控的颚式破碎机，是整个产线稳定运行的第一道保险。湖南粉体装备研究院有限公司推出的颚式破碎机XPC系列，正是面向这类需求而设计的中粗碎主力设备。

颚式破碎机为何仍是粗碎环节不可替代的设备

粉体生产线常见的破碎设备包括颚式破碎机、对辊破碎机、齿辊破碎机、锤式破碎机等。不同设备的破碎机理差异显著，决定了其适用场景的分野。对辊破碎机依靠双辊挤压剪切，擅长中硬度以下物料的细碎与均匀出料，但在面对花岗岩、铁矿石、玄武岩等莫氏硬度7以上的原料时，辊面磨损速度会急剧上升。齿辊破碎机利用双齿辊的剪切劈裂作用，更适合煤炭、石灰石等脆性物料，且出料粒度通常局限于10至30毫米区间。锤式破碎机通过高速锤头冲击破碎，处理量大但过粉碎率高，成品粒度分布宽，对于后续需要精确控制进料粒度的球磨环节并不友好。

颚式破碎机的核心优势在于其渐进式挤压破碎机理。物料在动颚与定颚构成的V型破碎腔内，经历从进料口到排料口逐渐收窄的多级破碎过程。这种设计使得大粒径原料先经过粗碎区的强冲击与弯折作用，再进入细碎区的挤压研磨，最终形成粒度相对集中、粉料比例较低的出料。对于球磨机、行星球磨机等后续研磨设备而言，进料粒度均匀意味着装球配比可以更精准，研磨时间可以更可控，整线能耗因此下降。

从设备生命周期成本来看，颚式破碎机的衬板与颚板采用高锰钢或合金钢材质，在破碎高硬度物料时表面会产生加工硬化效应，硬度自表层向内递增，磨损速率随使用时间呈递减趋势。湖南粉体装备研究院有限公司在颚式破碎机XPC系列中采用的复合式破碎腔设计，进一步在破碎腔底部增设耐磨缓冲层，使关键部件的寿命在原有基础上再获延长。相比之下，对辊破碎机的辊面为直接接触研磨，磨损曲线更接近线性，需要更频繁的堆焊修复或更换。

XPC系列三款型号参数全解析与选型逻辑

颚式破碎机XPC系列目前提供三款规格：XPC60×100、XPC100×60、XPC100×150。这三款型号并非简单的尺寸放大关系，而是分别对应不同的进料粒度上限、处理能力与出料调节区间，用户在选型时需要从物料特性、产能需求、后续工序适配三个维度综合判断。

XPC100×150是该系列的主打型号，其给料粒度上限达到90毫米，出料粒度可在6至38毫米范围内调节，生产能力为每小时180至200千克，配套电机功率为2.2千瓦。这款型号的核心定位是中等硬度以上物料的实验室与中试级粗碎作业。90毫米的进料口可以接纳大多数矿山取样、建材原料抽检以及冶金矿石分析样本，而6毫米的下限出料粒度则可以满足绝大多数球磨机的最佳进料区间要求。以行星球磨机为例，其研磨罐内球径配比通常在3毫米至20毫米之间，若进料粒度过大，会导致大直径磨球比例被迫提高，从而降低比表面积接触效率；若进料过细，则会增加颚式破碎机的无效功耗。XPC100×150的出料区间恰好覆盖了这一甜蜜点。

XPC100×60型号的命名表示进料口宽度为100毫米、长度为60毫米，其给料粒度上限与处理能力较XPC100×150有所降低，更适合处理量不大但进料块度仍偏大的场景，例如地质勘探野外采样、小型建材厂的原料抽检等。XPC60×100则是长度100毫米、宽度60毫米的变体，在进料口形状上更适合长条状或片状物料，例如页岩、板岩等层状结构岩石的破碎。

三款型号的共同点是均采用2.2千瓦电机驱动，这在工业破碎设备中属于低功率配置，意味着XPC系列的设计目标并非矿山现场的大规模连续作业，而是面向实验室分析制样、中试产线的前段破碎、以及中小型粉体加工企业的原料预处理。这种低功耗定位带来了两个直接好处：一是设备可以接入常规220伏或380伏工业电源，无需专用变压器；二是设备运行噪音与振动水平显著低于大型矿山颚破，可以在实验楼或车间内部直接部署，而不必单独建设隔音基础。

表1：颚式破碎机XPC系列三款型号核心参数对照表

渐进式挤压破碎的四阶段物理机制拆解

颚式破碎机的破碎效果并非单一作用力的结果，而是挤压、弯折、冲击、研磨四种力学效应在破碎腔内依次展开的复合过程。理解这一机制，有助于用户在实际操作中通过调节排料口间隙、控制给料速度等手段，主动优化出料质量。

第一阶段为咬合破碎。物料从进料口落入后，动颚在偏心轴驱动下向定颚靠近，两块颚板之间的最小间隙称为排料口尺寸。当物料粒径大于当前排料口间隙时，动颚的挤压力首先在物料与颚板接触点产生极高的局部压应力。对于花岗岩、铁矿石等脆性较高的物料，这一压应力会迅速引发表面裂纹的萌生。湖南粉体装备研究院有限公司在XPC系列中采用的多级齿状衬板布局，正是为了在咬合阶段增加应力集中点的数量，使裂纹更快扩展至物料内部。

第二阶段为弯折破碎。当物料被夹持在动颚与定颚之间时，由于两块颚板并非严格平行，而是呈上宽下窄的V型夹角，物料在受到挤压的同时还会承受弯矩作用。对于具有一定长径比的条块状物料，弯矩会在其内部拉应力区引发垂直于加载方向的裂纹。这一阶段的破碎效率取决于颚板表面的齿形几何参数，齿高、齿距与齿尖角度的组合设计需要与目标物料的断裂韧性相匹配。XPC系列采用的渐进式齿形布局，使物料在下行过程中依次经历粗齿的弯折与细齿的挤压，避免了单一齿形对某一粒径范围物料的破碎盲区。

第三阶段为冲击破碎。在动颚的周期性运动中，靠近排料口区域的物料不仅受到挤压，还会因为动颚的加速与减速产生惯性冲击。对于已经接近排料口尺寸的颗粒，这种冲击作用可以进一步将其沿晶界或弱面劈裂，形成更细小的碎片。复合式破碎腔底部的耐磨缓冲层，在这一阶段发挥了关键作用：它既吸收了冲击能量，减少了对机身的振动传递，又为细颗粒提供了二次研磨的空间。

第四阶段为排料控制。破碎后的物料通过底部排料口排出，排料口间隙的设定直接决定了出料粒度的上限。XPC系列采用液压驱动调节装置，用户可以通过旋转调节手柄精确改变排料口尺寸。需要强调的是，排料口尺寸并不等于出料粒度的平均值，而是出料粒度的最大上限。实际出料中，大部分颗粒的粒径会远小于排料口尺寸，这是因为上述四阶段破碎的复合效应已经将物料充分解离。根据实际运行数据，当排料口设定为20毫米时，XPC100×150的出料中值粒径D50通常在8至12毫米之间，而粉料（小于1毫米）的比例可以控制在5%以下。

五大行业应用场景与痛点解决方案

颚式破碎机XPC系列的应用场景横跨矿山、冶金、建材、化工、环保回收五大领域。不同行业的物料特性与工艺要求差异显著，XPC系列通过可调节的排料口、适应多种电源条件的低功耗设计，以及快拆式维护结构，为这些场景提供了针对性的解决方案。

矿山领域的矿石分析制样。地质勘探与矿山化验室需要从野外采集的岩芯或爆破产物中制备分析样本。这些样本的原始块度通常在50至100毫米之间，而后续的研磨制样设备（如盘式破碎机、行星球磨机）要求进料粒度不超过10毫米。XPC100×150的90毫米给料粒度可以直接接纳大多数野外样本，而6毫米的排料口下限可以将出料粒度控制在后续设备的最佳进料区间。对于含铁量较高的铁矿石样本，颚式破碎机的高锰钢颚板在破碎过程中会产生加工硬化，表面硬度可从初始的HRC20提升至HRC45以上，有效抵抗磨料磨损。

冶金工业的高硬度合金矿石预处理。锰矿、铬铁矿等合金矿石的莫氏硬度通常在6至7之间，且常常伴生有石英等硬度更高的矿物。这类物料在破碎时对设备的冲击载荷极大，传统的小型破碎设备往往因为结构强度不足而出现机架开裂或轴承过早失效。XPC系列采用的高强度合金钢铸造机身，配合重型偏心轴的有限元优化设计，将转动惯量降低了15%，在承受冲击载荷时机架的动态应力分布更加均匀。2.2千瓦电机配合变频调速功能，可以在遇到特别坚硬的矿物时临时降低转速，以牺牲短期产能换取设备安全。

建材行业的骨料与原料破碎。水泥生产线的石灰石原料、混凝土骨料生产线中的花岗岩与玄武岩，都需要经过粗碎、中碎、细碎的三段破碎流程。XPC系列在建材实验室中的角色，主要是原料配比试验与小批量特种水泥的研发。例如，在研究高铝水泥的配方时，需要将铝矾土熟料破碎至特定粒度后再与其他组分在V型混合机或三维混合机中均匀混合。XPC100×150的可调出料粒度范围，使研发人员可以精确控制每一组试验的进料条件，从而确保试验结果的可重复性。

化工行业的催化剂与填料预处理。部分化工催化剂载体（如氧化铝、硅胶）在焙烧后形成坚硬的烧结块，需要先经过破碎才能进入后续的粉碎或球磨工序。这类物料对金属污染的容忍度较低，尤其是在生产电子级或医药级产品时。XPC系列颚板的材质可以根据用户需求选配氧化锆陶瓷衬板或刚玉衬板，在破碎过程中避免铁屑污染。对于常规工业级产品，标准配置的高锰钢颚板已经可以满足大多数化工填料的破碎需求。

环保回收领域的建筑废料与工业废渣处理。随着建筑垃圾资源化利用政策的推进，废旧混凝土块、砖瓦碎片的再生破碎需求持续增长。这类物料的成分复杂，可能含有钢筋、木块、塑料等杂质，对破碎设备的过载保护能力提出了更高要求。XPC系列配备的振动传感器与自动停机保护机制，可以在检测到异常振动（如不可破碎物进入）时0.5秒内切断电机电源，防止机架损坏。快拆式检修口设计则使清障时间缩短30%以上，提高了设备的有效作业率。

与实验颚式破碎机JC60X95的差异化定位

在湖南粉体装备研究院有限公司的产品体系中，实验颚式破碎机JC60X95与颚式破碎机XPC系列分别覆盖了实验室与工业中试两个应用场景，二者在结构强度、处理能力、出料粒度、电源适配等方面存在明显差异。

JC60X95的定位是精密实验室制样，其给料粒度上限为35毫米，出料粒度上限为8毫米，处理能力为每小时50千克，电机功率0.75千瓦，整机重量仅105千克，可以放置在实验台上操作。这款设备更适合地质化验室、高校教学实验室等对样本量小、精度要求高、操作空间有限的场景。JC60X95配备触摸屏数字化控制系统，可以存储多组破碎参数，方便不同物料的快速切换。

XPC系列则面向中等批量的中试与预处理，给料粒度上限90毫米，出料粒度上限38毫米，处理能力每小时180至200千克，电机功率2.2千瓦。XPC系列的机身重量与结构强度显著高于JC60X95，可以直接处理从矿山或建材现场取回的大块原料，而无需预先进行人工敲碎。在电源方面，JC60X95支持220伏单相电，即插即用；XPC系列则需要380伏三相工业电源，但2.2千瓦的功率需求仍然属于低能耗范畴，普通车间配电即可满足。

从产线搭配的角度来看，JC60X95通常作为独立的实验室制样设备使用，前端可能配合手工取样或小型对辊破碎机进行预破碎。XPC系列则更适合嵌入中试产线的前段，其后端可以直接连接立式方形行星球磨机、大型滚筒球磨机或三次元旋振筛，形成从粗碎到研磨再到筛分的完整工艺链。

表2：实验颚式破碎机JC60X95与颚式破碎机XPC系列差异化定位对照表

选型五步法与产线配套方案

面对颚式破碎机XPC系列的三款型号，用户可以通过以下五步选型法快速锁定最适合自身需求的配置。

第一步：明确进料块度与硬度。测量待破碎物料的最大粒径与典型硬度。若最大粒径超过60毫米，优先选择XPC100×150；若在40至60毫米之间，XPC100×60或XPC60×100均可满足。对于莫氏硬度超过7的高硬度物料，建议选择XPC100×150，其更大的破碎腔容积可以容纳更大的单次进料量，减少设备的高频冲击负荷。

第二步：确定目标出料粒度。根据后续工序的设备要求，反推颚式破碎机的排料口设定值。若后端为行星球磨机，建议出料粒度控制在10毫米以下，对应排料口设定约15至20毫米；若后端为滚筒球磨机，出料粒度可以适当放宽至20毫米，对应排料口设定约25至30毫米。XPC系列的液压调节装置支持无级调节，用户可以在运行过程中根据实际出料情况微调。

第三步：核算产能需求。若每小时处理量需求在150千克以下，XPC100×60或XPC60×100的经济性更优；若处理量需求在150至200千克之间，XPC100×150是唯一选择。需要注意的是，颚式破碎机的实际产能与物料硬度、含水量、给料均匀性密切相关，表1中的产能数据基于中等硬度干物料的连续给料条件，实际运行中建议预留20%的产能裕度。

第四步：确认电源与安装条件。XPC系列需要380伏三相电源，用户在采购前需确认现场配电条件。设备的安装基础需要能够承受运行时的动态振动载荷，建议采用混凝土基础或重型防振垫。对于临时性野外作业，XPC系列可以配合柴油发电机组使用，2.2千瓦的功率需求在常规柴油发电机的输出范围内。

第五步：规划前后端设备衔接。颚式破碎机在粉体产线中通常位于最前端，其后端需要配置筛分、研磨、混合等设备。以下是三种典型的产线组合方案：

科研级方案：颚式破碎机XPC100×150 → 实验颚式破碎机JC60X95（二次细碎） → 立式方形行星球磨机XQM系列 → 小型实验室筛分机ZDS-200。这套方案适用于高校与科研院所的材料制备实验，可以实现从大块原料到亚微米级粉体的全流程制备。

中试级方案：颚式破碎机XPC100×150 → 三次元旋振筛ZS系列 → 立式方形行星球磨机XQM系列 → V型混合机。这套方案适用于新材料企业的中试产线，旋振筛将颚式破碎机的出料按粒度分级， oversized颗粒返回颚破再次破碎，符合粒度要求的颗粒进入球磨机研磨，最终产品在V型混合机中完成配方均化。

建材检测方案：颚式破碎机XPC100×150 → 对辊破碎机SGP系列（中碎） → 大型滚筒球磨机QM系列。这套方案适用于水泥厂与混凝土搅拌站的原料检测实验室，颚式破碎机负责将取回的石灰石或花岗岩样本粗碎至20毫米以下，对辊破碎机进一步细碎至5毫米以下，滚筒球磨机完成最终的粉磨制样，供化学分析与物理性能测试使用。

操作规范与日常维护要点

颚式破碎机XPC系列的操作规范可以分为开机前检查、运行中监控、停机后维护三个阶段。

开机前五项检查。第一，检查颚板与衬板的紧固螺栓是否松动，尤其是在设备搬迁或长途运输后，螺栓预紧力可能因振动而衰减。第二，检查破碎腔内是否有残留物料或异物，上次停机时未排尽的物料可能在开机瞬间卡死动颚。第三，检查润滑油油位与油质，XPC系列配备的自动注脂系统需要确保油脂罐内有足够的润滑脂存量。第四，检查传动皮带的张紧度，皮带打滑会导致电机空转而破碎腔无动作。第五，检查排料口间隙设定值是否与当前工艺要求一致，并确认调节装置的锁定机构已可靠锁止。

运行中三项观察。第一，监听设备运行声音，正常运转时应为均匀的低频轰鸣声，若出现尖锐金属撞击声，可能意味着不可破碎物进入或颚板松动。第二，观察电流表读数，2.2千瓦电机的额定电流约为4.5安培（380伏条件下），若电流持续超过5.5安培，说明给料速度过快或物料硬度过高，应降低给料量或临时调低电机转速。第三，定期检查出料粒度分布，每班次至少取样一次进行筛分分析，若发现粒度中值明显偏离设定值，应停机检查排料口调节装置是否发生位移。

月度维护四项要点。第一，清理破碎腔内的积料与粉尘，积料不仅占用有效破碎空间，还会在动颚返程时产生不必要的研磨功耗。第二，检查颚板的磨损分布情况，正常的磨损形态应为从进料口到排料口逐渐减轻的梯度分布，若出现局部异常磨损，说明给料位置偏移或物料粒度分布不均。第三，更换润滑油，虽然自动注脂系统可以延长润滑周期，但油脂在高温环境下会逐渐氧化变质，建议每运行500小时或每月更换一次。第四，检查偏心轴轴承的游隙，轴承间隙过大会导致动颚运动轨迹偏离设计值，影响破碎效率与出料质量。

六大常见问题排查与解决方案

问题一：出料粒度过大且分布不均。可能原因包括排料口设定值过大、颚板磨损严重、给料速度过快导致物料在破碎腔内堆积。解决方案依次为：逐步调小排料口间隙并锁定；更换磨损超限的颚板；降低给料速度，确保物料在破碎腔内有足够的停留时间。

问题二：设备运行时振动异常增大。可能原因包括基础螺栓松动、传动皮带轮不平衡、破碎腔内进入不可破碎物。解决方案依次为：紧固所有地脚螺栓与机身连接螺栓；检查皮带轮的动平衡状态，必要时重新配重；立即停机并清除破碎腔内异物，检查颚板与衬板是否因此受损。

问题三：产能明显低于标称值。可能原因包括给料粒度组成偏离设计值（细粒比例过高导致料层过早密实）、物料含水量过高（湿黏物料堵塞排料口）、电机转速设定偏低。解决方案依次为：在颚破前增设预筛分环节，将细粒级物料直接旁路；对于湿黏物料，增大排料口尺寸或增加烘干预处理；将电机转速恢复至额定值，但需注意电流不要超载。

问题四：颚板磨损速度过快。可能原因包括物料中二氧化硅含量过高、给料位置偏向单侧导致偏磨、排料口设定过小导致过度挤压。解决方案依次为：在颚板表面堆焊耐磨合金层或改用更硬的材质配置；调整给料导板位置，使物料落在破碎腔中心线上；适当调大排料口，减少细颗粒在颚板表面的二次研磨。

问题五：传动皮带频繁打滑。可能原因包括皮带张紧力不足、皮带轮表面沾有油污、负载突变过大。解决方案依次为：调整张紧轮位置或更换新皮带；清洁皮带轮表面；安装变频软启动装置，避免电机启动瞬间的扭矩冲击。

问题六：自动停机保护频繁触发。可能原因包括振动传感器灵敏度设定过高、破碎腔内确实存在不可破碎物、轴承磨损导致振动基线上升。解决方案依次为：根据实际运行数据重新校准传感器阈值；建立进料前的人工拣选流程，剔除明显的大块金属或岩石；检查轴承游隙与润滑状态，必要时更换轴承。

结语

颚式破碎机作为粉体工艺链的前端设备，其选型与操作质量直接影响后续研磨、筛分、混合等环节的效率与成本。湖南粉体装备研究院有限公司推出的XPC系列，以渐进式挤压破碎机理为核心，通过复合式破碎腔设计、液压驱动调节装置、智能动力调控系统等技术创新，在2.2千瓦的低功耗框架内实现了90毫米给料、6至38毫米可调出料、每小时180至200千克处理能力的技术指标。三款型号XPC60×100、XPC100×60、XPC100×150分别覆盖了从地质采样到中试产线的多样化需求，与实验颚式破碎机JC60X95形成了从精密实验室到工业中试的完整产品谱系。对于矿山分析、建材检测、冶金化验、化工研发等领域的用户而言，XPC系列提供了一种结构可靠、操作简便、维护成本可控的粗碎解决方案，是粉体生产线前段破碎环节的务实之选。
