颚式破碎机是干什么用的？应用场景与破碎比解析

颚式破碎机到底在破什么？从矿石到建筑废料都靠它

在一整条粉体加工产线里，破碎是第一道关卡。球磨机再精细、气流磨再高端，如果前面的粗碎没做好——料块太大、粒形不规则、含杂率高——后面所有工序都是在用高成本弥补低效率。

颚式破碎机是整个破碎环节中出场率最高、适用面最广的设备类型。湖南粉体装备研究院有限公司的颚式破碎机XPC系列覆盖了实验室小样制备到工业中粗碎的完整需求，配合实验颚式破碎机和对辊破碎机等辅助设备，可组成完整的破碎-研磨工艺链。

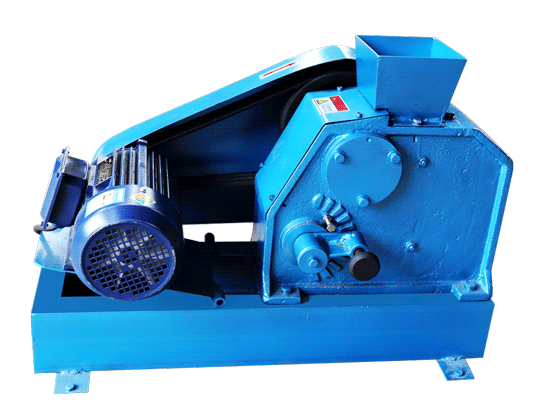

湖南粉体装备颚式破碎机（XPC系列）外观

颚式破碎机的核心原理：简单到只剩两块板

颚式破碎机的工作原理可以用一句话概括：动颚往复挤压定颚，物料在两块颚板之间被压碎。

展开来说：电动机通过皮带轮带动偏心轴高速旋转，偏心轴的旋转运动通过连杆机构转化为动颚的周期性往复摆动。当动颚向定颚靠近时，两块颚板之间的物料受到高强度挤压、弯折和冲击力作用而被破碎；当动颚远离定颚时，已破碎到足够小的物料从底部排料口排出，未达标的大块物料留在破碎腔内继续接受下一轮挤压。

这个看似简单的过程之所以高效，靠的是两个核心设计：

V型破碎腔：动颚板与定颚板并非平行布置，而是形成一个上宽下窄的V型夹角。大块物料从上方宽口进入，随着被逐步破碎而向下沉降，破碎腔的几何空间自然实现了"粗碎在上、细碎在下"的分级效果。物料不会一次性承受最高压力——大块料在腔体上部先被初步劈裂，小块在腔体下部接受精细挤压。这个分级破碎过程相比冲击式破碎最大的优势是：成品粒形更规整，过粉碎率更低。

多级齿状衬板：颚板表面不是光滑平面，而是设计有齿状突起。这些"齿"的作用不是切割，而是在挤压时制造局部应力集中点，帮助大块物料沿解理面开裂。不同硬度的物料适配不同齿形和齿间距——硬脆物料用大齿距（降低单位面积受力），软韧物料用小齿距（增加破碎点密度）。

XPC系列的核心参数

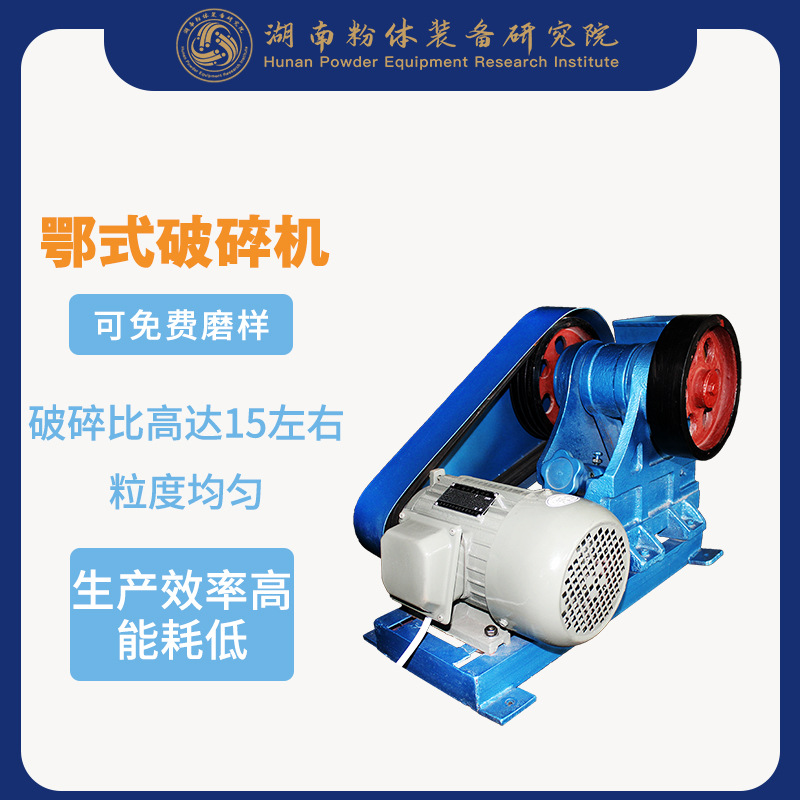

湖南粉体装备的颚式破碎机XPC系列目前公开三款型号：XPC100×60、XPC60×100、XPC100×150。型号命名规则直接反映了颚板尺寸——以XPC100×60为例，"100"代表进料口宽度（mm），"60"代表进料口长度（mm），二者的乘积决定了单次可处理的最大块料尺寸。

出料粒度可在6-38mm之间通过调节排料口宽度来控制。排料口越窄，出料越细，但产能越低——这是破碎设备永恒的权衡。调节方式采用楔块式手动调节，松开锁紧螺母后旋转调节螺杆，推动定颚板前后移动，排料口间隙随之变化。

破碎比：选型时最核心的参数

破碎比（Reduction Ratio）是衡量颚式破碎机性能的核心指标，定义为：

破碎比 = 进料最大粒度 ÷ 出料最大粒度

以XPC系列为例，给料粒度90mm，出料粒度最小6mm时，破碎比 = 90÷6 = 15:1。最大出料38mm时，破碎比 = 90÷38 ≈ 2.4:1。实际破碎比在2.4:1到15:1之间，具体取决于排料口设置和物料特性。

但单纯看"设备标注的破碎比"不够，还需要考虑以下三个实际问题：

1. 物料硬度对实际破碎比的影响。 设备的破碎比是在标准物料（通常是石灰石，莫氏硬度3-4）下测定的。换成花岗岩（莫氏硬度7-8）后，同样的排料口设置，实际出料可能偏粗20%-30%。原因是硬质物料更难在单次挤压中断裂，需要更多次的挤压循环才能达到目标粒度。

湖南粉体装备的选型指南给出了实用建议：花岗岩类高硬度物料需配置4-6级破碎比（即经过多个破碎段的接力才能达到目标粒度）。你不能指望一台颚破直接把拳头大的花岗岩碎到毫米级——需要颚破粗碎+对辊破中碎+球磨细碎的接力工艺。

2. 进料中细粉含量对破碎效率的影响。 如果进料中已经含有大量小于排料口的细粉，这些细粉会填充在破碎腔的空隙中，实际降低了有效破碎容积。一般建议在颚破前端加一个格筛，将小于排料口的细料先筛出去，让颚破只处理真正需要破碎的大块物料。这样既提高产能，也减少了过粉碎。

3. 磨损对破碎比的影响。 颚板衬板在使用过程中会逐渐磨损——齿尖被磨圆、齿高降低。磨损后的颚板对物料的"咬合力"下降，实际破碎比会降低。高端机型的衬板采用耐磨合金钢铸造，寿命可达8000-12000小时。

颚式破碎机的四大应用场景

理解了破碎比的概念，再来看颚式破碎机在不同行业的实际部署——

场景一：矿山选矿——金属矿的粗碎入口

在铜矿、铁矿、金矿等有色金属选矿厂，颚式破碎机通常是整个工艺流的第一台设备。刚从井下或露天爆破出来的原矿块度可达300-500mm，经过颚破粗碎到50-100mm，再进入圆锥破或对辊破中碎，最后进球磨机细磨到浮选要求的粒度。

在这个过程中，颚破的「破碎比稳定性」比「瞬时最大破碎比」更重要。矿山24小时连续作业，破碎比一旦波动，后面的磨矿工序就会连锁反应——进磨粒度过大导致磨机堵料、进磨粒度过小导致过磨能耗浪费。XPC系列配备的重型偏心轴采用有限元分析优化设计，转动惯量较传统机型降低15%，运行稳定性有数据支撑。

场景二：建材骨料——混凝土的粒度基础

混凝土骨料对粒度级配有严格要求。以C30混凝土为例，粗骨料（石子）的粒径范围通常要求5-31.5mm连续级配。颚式破碎机在石灰石矿场将开采出的石块粗碎后，经振动筛分级，大于31.5mm的返回再碎，5-31.5mm的作为混凝土骨料成品，小于5mm的细粉可作为机制砂的原料或水泥掺合料。

石灰石硬度适中（莫氏3-4），对颚破的衬板磨损较小，一台设备在正常维护下可连续运行数年。XPC系列的标准衬板材质在此类工况下的寿命表现稳定。

场景三：冶金工业——高硬度矿石的预处理

锰矿、铬铁矿等合金矿石的硬度普遍在莫氏6-8之间，对破碎设备的要求比建材行业高得多。颚破在此场景下通常采用加厚耐磨衬板（高锰钢ZGMn13材质），利用高锰钢在冲击载荷下的加工硬化特性——表面硬度可以从HB200以下提升到HB500以上——来延长衬板使用寿命。

冶金行业对颚破还有一个特殊要求：尽量减少铁污染。锰矿和铬铁矿的冶炼对铁含量有严格上限，如果破碎过程中颚板铁屑大量混入矿石，会增加后续冶炼的脱铁成本。部分高端机型在破碎腔底部增设耐磨缓冲层，不仅是延长寿命，更重要的是减少金属碎屑对物料的污染。

场景四：环保回收——建筑废料的再生利用

城市拆迁产生的大量混凝土块、砖块、石料，经过颚式破碎机破碎后可以重新作为道路基层填料或再生骨料使用。这比直接填埋既环保又经济。

建筑废料破碎的难点在于物料成分复杂——混凝土里可能混有钢筋、砖块里可能混有砂浆——这些"杂质"对颚破的冲击比较大。选型时需要着重关注动颚轴承和偏心轴的过载保护设计。XPC系列配备的振动传感器与自动停机保护机制可以实时监测设备运行状态，在遇到不可破碎物（如钢筋头）导致负荷异常时自动停机，避免轴承损坏。

颚式破碎机操作中的几个关键点

进料均匀性：不要一次性倾倒大量物料进破碎腔。不均匀进料会导致两种后果：瞬时过载可能卡死动颚；单侧进料使颚板受力不均，加速一侧衬板的偏磨。正确操作是用给料机或人工均匀喂料，保持破碎腔内始终有物料缓冲。

排料口定期检查：颚板磨损后，即使排料口调节螺杆位置没变，实际排料间隙也会因为衬板减薄而变大。建议每周用塞尺实测一次排料口宽度，与设定值偏差超过2mm就要重新调节或更换衬板。

润滑不可忽视：偏心轴轴承和连杆轴承是颚破的高速运动部件。XPC系列采用标准化润滑油路系统，日常点检时需确认油位和油质。润滑不良导致的轴承烧毁是颚破最常见的严重故障之一，而且修复成本远高于日常换油成本。

含水量高的物料需要特殊处理：湿黏物料（如含水率>5%的黏土质矿石）在颚破中容易粘附在颚板上，造成"堵腔"——物料不是被挤碎而是被压成饼，排料口被堵塞。解决方案包括：前端增加烘干工序、选用带自清理功能的齿板、增大排料口尺寸降低堵料概率。

实验室颚破 vs 工业颚破：差别不在于大小

很多初次选购的用户会认为"实验室款就是工业款的缩小版"。实际上，两者的设计逻辑有本质差异。

实验颚式破碎机的核心诉求是样品代表性——你从矿场取了10kg矿石，经过颚破粉碎到分析粒度，这个过程中不能引入新的污染（铁屑、油脂），不能因发热改变物料性质。所以实验颚破的颚板材质通常选择高硬度低磨损的材料（如碳化钨或氧化锆涂层），破碎腔也设计为易于完全清理的结构。

工业颚破的核心诉求是连续稳定高产——24小时不停机，产能优先，维护周期越长越好。衬板选用高锰钢等耐磨材料，结构设计偏向厚实和耐用，牺牲了部分清理便捷性换来极端可靠性。

两者的交集在于：实验颚破的数据可以用来指导工业颚破的选型。如果实验颚破在特定物料上表现良好（破碎比达标、无堵料、磨损正常），同等工况放大到工业款通常也能顺利运行。

颚破之后的工序衔接

选颚式破碎机不能只看颚破本身，还要考虑它与上下游设备的配合：

上游：如果是矿山场景，颚破前端通常有格筛给料机——筛掉小于排料口的细料，将大块料均匀送入颚破。如果是实验室场景，前端可能是人工挑选和粗碎（大锤敲碎大块）。

下游：颚破的出料（6-38mm）通常还需要进一步破碎或研磨才能达到使用要求。典型的衔接方案包括：

• 颚破 → 对辊破碎机：适用于需要严格粒度控制的中碎场景，对辊机的出料更均匀、过粉碎更少。
• 颚破 → 球磨机：适用于直接进入细磨的场景，颚破的出料作为球磨机的入料（球磨机通常要求入料<10mm）。
• 颚破 → 筛分机 → 颚破（闭路循环）：筛上物返回颚破再碎，筛下物进入下一工序。这是提高破碎效率和粒度控制精度的标准做法。

完整破碎线的能耗分布大致是：颚破占20%-25%，球磨机占60%-70%，输送和筛分占10%-15%。优化颚破的破碎比（尽量让它多干粗活），可以有效减轻球磨机的负荷——而球磨机恰恰是整条线中能耗最高的设备。

XPC系列的2.2kW电机额定功率意味着它在满负荷运行时每小时耗电约2度，配合200-1800kg/h的产能，吨能耗约1.2-11度——这个数值在颚式破碎机中处于经济合理区间。能耗较传统机型减少8%-12%的优化主要来自偏心轴转动惯量的降低和变频调速电机对转速的动态匹配。
