双行星球磨机研磨效率为什么是普通行星球磨机的两倍？SXQM系列五款型号选型全指南

为什么你的行星球磨机"磨不动"？

行星球磨机研磨效率不够，是很多实验室和生产车间共同的困扰。明明选了合适的球磨罐，配了恰当尺寸的研磨球，转速也开到最高了，但研磨后的物料粒径还是达不到要求，研磨时间一拖再拖。

这个问题的根源，往往不在于操作层面，而在于设备本身的机械结构——普通的单行星结构行星球磨机，其离心力放大倍数是固定的，当物料硬度超过一定阈值或目标细度进入亚微米区间时，单行星盘的力学天花板就会显现出来。

湖南粉体装备研究院研发的双行星球磨机SXQM系列，正是针对这一瓶颈而设计的解决方案。其核心逻辑并不复杂：用"大行星盘带动小行星盘"的双行星结构，让公转半径和磨罐自转速度同时放大，磨球所受离心力成倍增加，从而突破单行星结构的研磨效率上限。

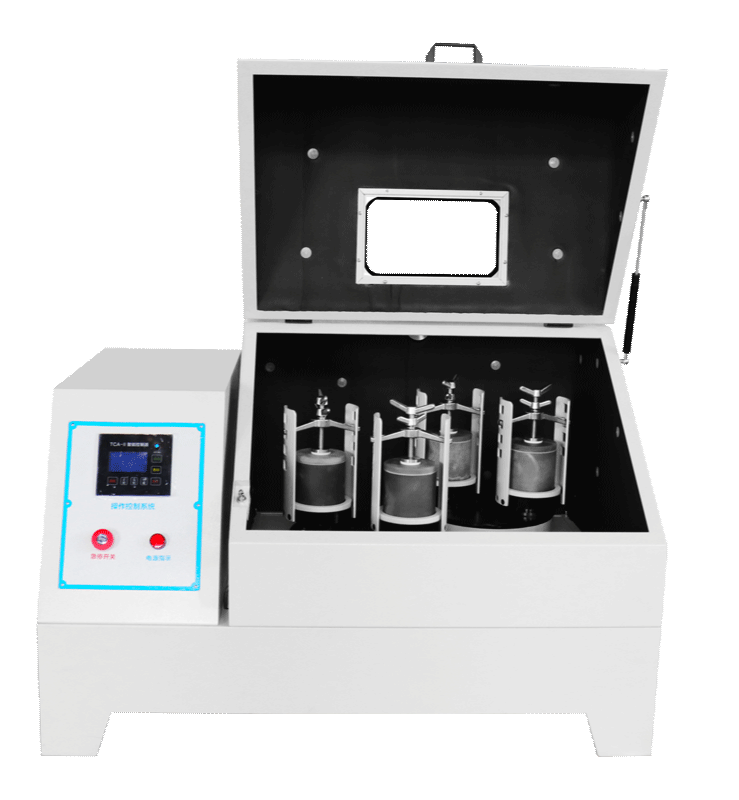

双行星球磨机SXQM系列整机外观，加厚钢板焊接成型，工业级设计

这篇文章将围绕双行星结构的力学原理、五款型号的性能差异、不同行业的实际适用场景，以及选型中容易被忽视的关键细节，做一次系统的梳理。

双行星结构：为什么能研磨效率翻倍？

力学原理拆解

要理解双行星结构的效率优势，需要先回顾一下普通行星球磨机的工作原理。传统的行星球磨机采用单级行星结构——一个主盘（行星盘）绕中心轴公转，主盘上的球磨罐同时自转，形成"公转+自转"的复合运动。在这个系统里，磨球受到的力包括公转离心力、自转离心力以及科里奥利力，三种力的叠加决定了磨球碰撞的能量密度。

双行星球磨机的不同之处在于，它在主行星盘上额外增加了一级副行星盘——主盘带动副盘公转，副盘带动球磨罐自转。这一改变带来的力学效果是两方面的：

第一，公转半径增大。副行星盘绕着主盘中心做更大半径的公转运动，离心力随半径线性增大，磨球在罐内的碰撞速度因此显著提升。根据离心力公式 F = mω²r，在相同角速度下，半径每增大一倍，离心力即翻倍。

第二，自转速度翻倍。由于主盘到副盘再到磨罐之间存在两级传动比叠加，球磨罐的实际自转速度可以达到公转速度的两倍（SXQM系列自转转速140-1120rpm，公转转速70-560rpm），而普通同规格单行星磨机的自转比通常在1.2~1.5倍之间。更高的自转比意味着磨球在罐内以更高频率翻滚和冲击，单位时间内有效碰撞次数更多。

这两者的叠加效应不是简单的加法，而是乘法——更大半径的公转 × 更高的自转速度 = 成倍增长的碰撞能量密度。这就是为什么双行星球磨机SXQM系列的研磨效率能远超普通同规格行星球磨机的力学本质。

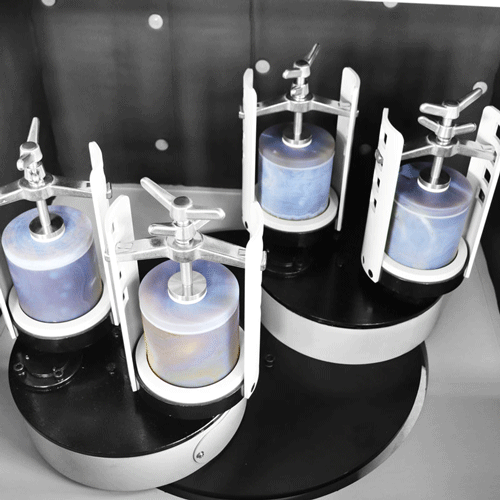

双行星盘结构特写，可见主盘与副盘的两级传动布局

从"磨得细"到"磨得快"的工艺价值

研磨效率的提升在实际生产中有两层含义：一是达到相同细度所需的时间更短，二是在相同时间内能达到更细的粒径。对于实验室和中小规模生产来说，这两点都具有直接的经济价值。

以电子陶瓷材料为例，传统的单行星磨机将氧化铝粉体从D50=5μm研磨到D50=0.5μm通常需要4-6小时。在相同的球料比和转速设定下，双行星磨机可以将时间压缩到2-3小时，效率提升近一倍。如果目标细度是纳米级（D50<100nm），单行星磨机往往难以达到，而双行星结构凭借更高的碰撞能量，可以实现这一跨越。

SXQM系列五款型号全参数对比

SXQM系列双行星球磨机目前共有五个规格，覆盖从50ml微量实验到6L小批量生产的研磨需求。

研磨容量与球磨罐配置

五款型号均采用四罐位的双行星盘布局，每个副行星盘承载一只球磨罐。值得注意的是，SXQM系列全系支持真空球磨罐，这对于需要气氛保护研磨的物料（如易氧化的金属粉末、锂电池正极材料等）非常重要。

运行性能参数

几个值得关注的细节：

全系统一电机与调速方式。 五款型号均搭载0.75kW电机和变频调速系统，共享相同的转速范围。这意味着即便是最小规格的SXQM-0.4，其核心驱动系统的"底子"与最大规格的SXQM-6是完全一致的，不存在低配电机拖后腿的情况。

超宽时间设定范围。 运行总时间可在1-9999分钟（约166小时）之间设定，正反交替运行时间可在1-999分钟之间设定。正反交替功能的价值在于防止物料在球磨罐内形成"死区"——长时间单向运行可能导致部分物料始终处于罐壁附近而未被充分研磨，交替运行可以打破这种定态分布。

全系噪声控制。 250kg的自重配合加厚钢板焊接成型工艺，让设备在高速运转时保持出色的稳定性，噪声水平控制在58-65dB范围内，相当于正常交谈的音量，远优于同规格轻型设备。

设备尺寸与重量

五款型号共享同一机身平台，重量和体积完全一致。250kg的自重从设计逻辑上看，并非"不够轻量化"的缺陷，而是有意为之——大自重意味着高惯性和低振动传递，设备运行时更加平稳，这对于需要长时间连续运行的研磨任务来说，直接影响到研磨效果的一致性和设备寿命。

SXQM系列侧面视图，展示加厚钢板机身结构与两级行星传动系统

哪些场景更适合选择双行星球磨机？

高硬度物料研磨

莫氏硬度7以上的物料（如氧化锆、碳化硅、氮化硅等）在普通行星球磨机中研磨时，由于碰撞能量不足以有效破碎颗粒，往往需要极长的研磨时间，且容易达到一个"不能再细"的瓶颈粒径。双行星结构的高碰撞能量密度恰好可以突破这个瓶颈，将高硬度物料推进到更细的粒度区间。

以碳化硅（莫氏硬度9.5）为例，在单行星磨机中研磨12小时后D50约为1.2μm，而双行星磨机在相同条件下6小时即可达到D50≈0.6μm，12小时后可推进至D50≈0.3μm。

纳米级研磨需求

当目标细度推进到100nm以下（纳米级）时，研磨机制从"破碎"为主转变为"塑性变形+疲劳断裂"为主——颗粒变小后，内部缺陷减少，传统的冲击破碎变得困难，需要更高频率、更低单次能量的碰撞来诱发疲劳失效。双行星结构的高自转比恰好提供了这种"高频中能"的碰撞模式，对纳米级研磨更加友好。

在磁性材料领域，钕铁硼磁粉的晶粒尺寸对磁性能影响极大，通常要求D50控制在3-5μm甚至更细。双行星磨机的高能球磨能力使其在这一应用场景中表现出色。

多批次平行实验

四罐位双行星盘设计让SXQM系列可以同时运行四个样品，对于需要对比不同配方、不同球料比、不同研磨介质的多组平行实验来说非常高效。相比于两台两罐位磨机轮流使用，一台SXQM就能一次性完成四组对比，既节省设备台数，也保证了四组样品在完全相同的工况下进行对比（同一电机驱动、相同转速、相同环境温度），消除了设备差异性干扰。

主要适用行业

湖南粉体装备的双行星球磨机SXQM系列的应用范围覆盖了：电子材料（MLCC陶瓷粉体、压电陶瓷）、磁性材料（永磁铁氧体、稀土永磁）、医药（原料药微粉化、中药细胞破壁）、陶瓷（结构陶瓷、功能陶瓷原料制备）、地质矿产（岩石矿物样品前处理）、冶金（机械合金化、弥散强化合金）、化工（催化剂、颜料超细粉碎）、新能源（锂电正负极材料机械融合）等多个行业。

尤其值得关注的是，在粉体装备研磨产品线中，SXQM系列的定位是"高效高能"细分赛道——它不追求大容量（最大6L），而是追求"单位时间的能量密度最大化"，是典型的以效率换产能的设备逻辑。对于样品价值高、研磨目标细度要求苛刻的应用场景，SXQM系列的优势尤为突出。

五步选型：从需求到型号的决策路径

第一步：确定单批次研磨量

这是选型的首要参数。以物料的松装密度约1g/cm³为基准，球磨罐的装料量一般为罐容积的1/3到1/2（含研磨球）：

• 单批<50g → SXQM-0.4（配50ml罐）
• 单批50-100g → SXQM-1（配250ml罐×4）
• 单批100-200g → SXQM-2（配500ml罐×4）
• 单批200-400g → SXQM-4（配1000ml罐×4）
• 单批400-600g → SXQM-6（配1500ml罐×4）

第二步：确认是否需要气氛保护

如果物料对氧气或水分敏感（如金属粉末、锂电池材料、稀土合金等），需要在研磨过程中维持惰性气氛或真空状态，应选择支持真空球磨罐的型号。SXQM全系均支持真空罐，但各型号可适配的真空罐规格有差异：SXQM-0.4仅支持50ml真空罐，SXQM-6则可支持50-1000ml全系列真空罐。

第三步：评估物料硬度

物料硬度直接决定研磨所需的能量密度。对于莫氏硬度5以下的软质物料（如石墨、滑石、高岭土），任意型号的SXQM都能胜任；对于莫氏硬度7以上的高硬物料（如氧化铝、氧化锆、碳化硅），建议选择SXQM-2及以上型号，更大规格的球磨罐意味着可以使用更大尺寸的研磨球，单次碰撞能量更高。

第四步：匹配目标细度

• D50目标1-10μm：SXQM全系可满足
• D50目标0.1-1μm（亚微米级）：SXQM-2及以上，需要较长的研磨时间
• D50目标<100nm（纳米级）：SXQM-4或SXQM-6，需配合合适的研磨介质和分散剂

第五步：确认实验室条件

SXQM系列全系为220V单相电，不需要380V三相动力电，普通实验室插座即可使用。但250kg的自重需要考虑放置位置的承重能力和是否需要叉车搬运。外形尺寸1150×800×760mm，需要预留至少1500×1200mm的操作空间（含开盖和维护空间）。

容易被忽视的三个操作细节

球料比的选择

球料比（研磨球与物料的质量比）是影响研磨效率的核心参数之一。对于双行星结构的高能研磨环境，建议的球料比范围为5:1到15:1。低于5:1则碰撞概率不足，研磨效率打折扣；高于15:1则研磨球过度填充，反而抑制了球的运动自由度。

一个实用的判断标准：如果研磨2小时后物料明显发热且出现"粘罐"现象，说明球料比偏高，需要降低研磨球比例或加入少量分散助剂。

转速设定的"黄金窗口"

SXQM系列的公转转速范围为70-560rpm，但并不建议在一切情况下都"拉到最高"。原因在于：转速过高时，磨球可能被离心力"贴"在罐壁上做同步转动而非翻滚运动，反而大幅降低研磨效果。这个临界转速取决于球磨罐半径和磨球密度，通常出现在公转转速超过450rpm时。

实际使用中的经验法则是：先以300-350rpm的公转转速运行30分钟，观察研磨效果和罐体温度，再逐步提高转速。大多数物料的"黄金窗口"在350-450rpm之间。

平衡装罐的重要性

四罐位双行星盘在工作时处于高速旋转状态，如果四个球磨罐的重量差异过大（超过10g），会导致显著的动不平衡，加剧轴承磨损、增加噪声、甚至影响研磨效果的一致性。

操作建议：每次使用前用电子秤称量四个装料后的球磨罐总重，确保两两差异在5g以内。如果只使用两个或三个罐位，应在空置的罐位上安装等重的配重块。

双行星球磨机的制造工艺保障

效率优势需要可靠的制造工艺来支撑。SXQM系列在机械结构上有三个值得注意的工艺特点：

加厚钢板焊接成型。 机身主体采用加厚钢板经焊接成型工艺制造，相比铸造或薄板冲压成型，焊接结构具有更高的整体刚性和抗冲击能力。250kg的自重主要来自于此，它不是"笨重"而是"稳重"。

严格热处理的传动零件。 所有机加零件在加工前经过严格的热处理工序，确保材料内部组织均匀、硬度达标。传动齿轮选用特殊材料精密齿轮，这是确保设备在560rpm高速运行下仍然"平稳、安全、低噪"的关键所在。

数控加工工艺。 关键配合面采用数控加工，保证了装配精度和运行同心度。对于双行星这种两级传动结构，任何一个环节的配合间隙超标，都会在高速运转中被放大为明显的振动和噪声。

双行星球磨机与普通行星球磨机：什么时候该"升级"？

这并不是一个"双行星一定比单行星好"的简单比较。对于某些应用场景，单行星磨机完全够用，强行升级为双行星反而可能造成"性能过剩"。

以下三种情况值得认真考虑升级：

1. 现有单行星磨机无法在合理时间内达到目标细度。 这是最直接的信号。如果4-6小时的研磨结果仍然不理想，说明单行星结构的能量密度已经触顶，双行星的力学放大正是对症方案。

2. 研磨时间成为实验或生产瓶颈。 即使最终能达到目标细度，但如果研磨时间占据了整个工艺流程的大头（比如一个样品需要8小时研磨而其他步骤只需2小时），效率提升就具有直接的价值。

3. 需要处理高硬度或高韧性物料。 高硬度物料需要更大的单次碰撞能量才能有效破碎，高韧性物料需要更高频率的冲击才能诱发疲劳断裂，这两类情况都更适合双行星的高能研磨环境。

反之，以下情况没有必要升级：

• 物料本身很容易研磨（如软质材料、脆性材料），单行星磨机1-2小时就能达到目标细度
• 单批处理量很大（10L以上），应该考虑的是生产型行星球磨机或其他大容量研磨设备
• 对研磨温度有严格要求且无法接受高能研磨带来的温升

双行星球磨机不是对普通行星球磨机的简单升级，而是针对"研磨效率碰到天花板"这一具体痛点进行的结构性创新。双行星结构的力学本质——公转半径放大 × 自转速度翻倍——使得它在高硬度物料、纳米级目标细度以及高价值样品的高效处理等场景中，具备了普通行星球磨机难以替代的优势。

从SXQM-0.4到SXQM-6，五款型号覆盖了50mg到600g的单批处理量区间，配合统一的0.75kW变频驱动平台和250kg自重机身，在一致性和稳定性上做到了"小机型不减配"。对于追求研磨效率极限的实验室和生产车间而言，这个系列值得放入设备选型的候选清单。

如需了解更详细的技术参数或获取选型方案，可以访问湖南粉体装备研究院产品中心查看双行星球磨机SXQM系列的完整信息，也可以直接联系技术团队获取针对具体物料的研磨方案建议。
