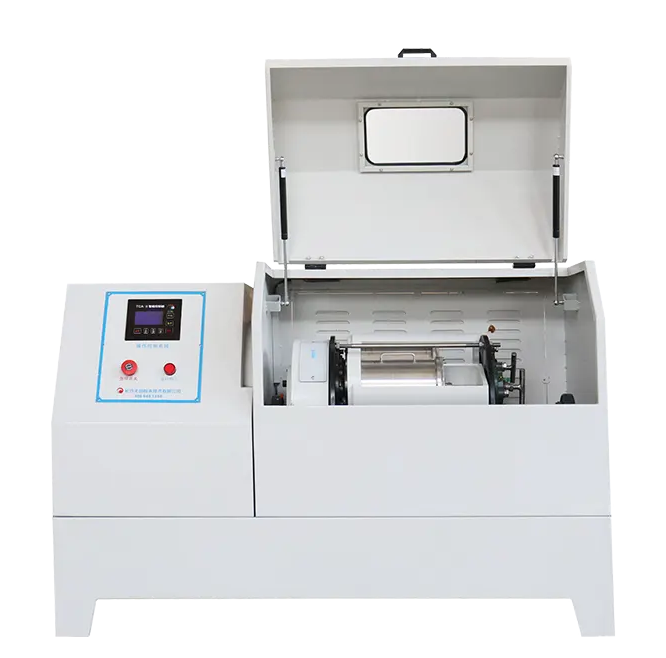

重型卧式行星球磨机 WXQM 系列颠覆研磨逻辑

双盘两端支撑结构 | 一体化吊装倒料技术 | 2L – 100L 九种规格全覆盖
从配方验证到小批量量产，一台设备打通全流程

从实验室 4 个 50 mL 到中试 4 个 25 L，中间的鸿沟谁来填？

做粉体材料研发的人都遇到过这个困境：
实验室阶段用台式行星球磨机跑出来的样品，粒度和分散性都达标，配方验证也没问题。但一到中试放大环节，数据就开始“打架”——同样的配方、同样的工艺参数，放大后的粉体粒径分布变宽了，杂质水平也压不住了。

这中间到底丢了什么？

核心问题出在设备的承载能力和结构刚性上。
实验室型行星球磨机在设计时优先考虑轻便和灵活，罐体容积通常不超过 500 mL，主轴负载设计余量有限。当中试需求把单罐容积拉到 2L 甚至 25L 时，原先的悬臂式支撑结构就会出现：

• 偏载振动

• 运行不稳定

• 研磨均匀性下降

湖南粉体装备研究院有限公司 推出的 重型卧式行星球磨机（WXQM 系列），解决的正是这个“放不大”的行业痛点。

它用 双盘两端支撑托架 替代传统单侧悬臂结构，将主轴的受力和振动分散到两端——这一点设计上的改变，直接决定了这台设备能扛得住单罐 25L、整机超过一吨的运行负载而不失稳。

一、双盘两端支撑结构：为什么是重型研磨的分水岭？

球磨机领域有一句老话：

同样的转速、同样的研磨时间，稳定性的差异就是粉体品质的差异。

传统立式行星球磨机的主轴采用悬臂支撑，电机输出的扭矩通过一根主轴传递给四个罐体的公转盘。当罐体内容物总质量超过一定阈值时，高速运转下产生的离心力会在大盘上形成不均匀的偏载——表现出来的就是：

• 设备晃动加剧

• 噪声飙升

• 同一批次四个罐的研磨效果出现明显差异

WXQM 的双盘两端支撑结构 彻底改变了这个力学模型。主轴的两端都安装在刚性轴承座上，中间的大盘不再“悬着”，而是被“架着”。这种结构在重型机械加工领域是标配——大型车床的主轴、万吨水压机的横梁用的都是两端支撑——把它移植到球磨机上，效果立竿见影。

参数对比

结构刚性决定了振动幅度，振动幅度决定了噪声水平，也决定了研磨介质能量传递的均匀性。

加厚钢板焊接成型的外壳进一步提升了整体刚性和抗冲击能力。整套机加零件都经历了严格的热处理工序，传动齿轮选用特殊材料的精密齿轮——这些在参数表上看不到的制造工艺细节，恰恰是设备能在 335 r/min 转速下保持平稳运行的根本保障。

二、九个规格一字排开：WXQM 系列的选型逻辑

WXQM 系列覆盖从 2L 到 100L，共九个型号——这个跨度在整个行星球磨机品类中都是少见的。

关键选型细节

• 2L – 20L 规格共用 220V 电源——大部分中试车间无需重新布线即可直接使用

• 16L 以上 切换至 380V 工业电源，对应量产级动力需求

自转速度与研磨效果

这不是性能“缩水”，而是物理规律使然：大罐体转动惯量远大于小罐体，维持安全线速度需适当降低转速。
实际研磨效果并不因此打折扣——更重的球磨介质在较低转速下传递的冲击能量反而更大，干法研磨超硬材料时尤为明显。

三、一体化吊装倒料装置：被忽视的生产效率瓶颈

在实验室做几克样品的研磨，装罐、卸料、清洗不过是几分钟的事。
到中试阶段，单罐装料量增加到数公斤甚至几十公斤——纯靠人力搬罐倒料就成了体力活，不仅累人，还容易造成物料撒漏和交叉污染。

WXQM 系列把 吊装装置 和 倒料装置 做了一体化集成设计：

• 吊装部分：把沉重的球磨罐从设备上吊起、转移

• 倒料部分：融入振筛出料技术——罐子倒过来后通过振动辅助出料，而非纯靠重力“等”粉末慢慢流

两个功能一个工位搞定，操作人员不用在两个工位之间来回搬运。

安全细节：刹车锁止功能

• 拆装罐体时，大盘必须完全固定

• WXQM 采用物理锁止机构，非电机抱闸软锁定——安全冗余更高

效率提升对比

一体化吊装倒料的价值，就在于把操作人员从繁重体力劳动中解放出来，直接提升中试通量。

四、微电脑触控 PLC 一体机：不只是把按钮换成了屏幕

WXQM 系列可选配的 触摸屏 PLC 一体机控制系统，在实际使用中解决的远不止操作便利性。

正反转交替运行 + 联动编程

传统按键式控制器也能设置正反转间隔，但 PLC 控制的优势在于：

可将正反转参数与研磨总时间、转速曲线做联动。

例如：

• 研磨初期：低速单向运行做预混

• 研磨中期：高频正反交替实现高效破碎

• 研磨后期：降低频率做精磨均化

整个过程程序化自动执行。

断电记忆功能

中试研磨通常连续运行数小时甚至十几小时。
PLC 的断电记忆确保：

恢复供电后自动从中断点继续执行，避免物料浪费和时间损失。

数据可追溯性

PLC 记录的数据（运行时间、转速曲线、批次编号等）对于工艺放大的可追溯性至关重要。
当实验室配方转移到中试产线时，有数据可查 和 靠操作工经验笔记，是完全不同的可靠性量级。

五、哪些行业正在用 WXQM 解决中试放大难题？

1. 锂电正极材料：钴酸锂与锰酸锂

• 难点：钴酸锂莫氏硬度约 6–7，脆性大，易“过度粉碎”导致粒度分布拉宽

• 要求：D50 控制在 5–15 μm，Dmax ≤ 50 μm

WXQM 优势：

• 四罐同步研磨，承受完全相同的转速和离心力

• 出料一致性比单罐或双罐设备高出一个台阶

• 正反转交替带来的双向冲击模式，粒度分布控制精度进一步提升

实际案例（WXQM-20L + 氧化锆罐 + 氧化锆球）：

钴酸锂 D50 稳定控制在 8 ± 1.5 μm，D90/D10 比值 ≤ 3.5

2. 电子陶瓷：MLCC 介质粉体的洁净度之争

• 要求：钛酸钡基介质粉体对金属杂质（Fe、Ni、Cr）要求 ppm 级别

• 风险：杂质引入会直接导致 MLCC 绝缘电阻下降、寿命缩短

WXQM 洁净度设计：

• 接触物料部件支持多种高纯材质选配：氧化锆、玛瑙、聚氨酯、尼龙、碳化钨、聚四氟乙烯等

• 加厚钢板封闭式外壳物理隔离传动部件与研磨工位，减少金属粉尘交叉污染

实际案例（WXQM-16L + 氧化锆罐 + 氧化锆球）：

钛酸钡粉体研磨至 D50 = 0.6 ± 0.1 μm，铁杂质增量 ≤ 50 ppm

3. 稀土抛光粉与荧光粉：从“磨得细”到“磨得匀”

• 要求：颗粒在变小的同时保持球形度和表面光滑度

• 行星球磨机天然优于气流粉碎机：后者产物多为尖锐不规则多面体，前者在滚压和剪切作用下颗粒趋向于钝化和圆化

WXQM 优势：

• 公转-自转复合运动让研磨介质在罐内做复杂空间运动轨迹

• 颗粒受到的冲击角度不断变化，最终产物球形度明显优于单一运动模式设备

六、选型时容易踩的三个坑

❌ 坑一：看总容积不看单罐容积

WXQM 系列四个罐体必须同时装罐才能保证动平衡。
正确做法：用 单罐容积 × 罐数 对应单批产量。

❌ 坑二：忽略物料的假密度

参数表上的容积是几何容积，实际装料量要乘以 填充系数：

装料量差这 20%，选型时罐体规格就差一个级别。

❌ 坑三：真空研磨需求被遗忘

对氧敏感或易吸潮物料（金属粉末、石墨、硅碳材料）需真空/惰性气氛研磨。
WXQM 全系列支持选配真空球磨罐，但选型初期若未纳入考量，后续修改将涉及罐体尺寸和密封结构的重新匹配，费时费力。

七、设备维护的三条实战建议

1. 润滑检查（最重要）

   • 主轴和传动齿轮每连续运行 200 小时 检查润滑状态

   • 润滑脂发黑或变稀需及时更换，不能等到异响再处理

2. 密封圈高频检查

   • 四个罐体同时运行，任一罐密封失效都会导致粉末泄漏、动平衡破坏

   • 每次装卸罐时顺手检查密封圈，发现变形或硬化及时更换

3. PLC 数据定期备份

   • 运行参数和工艺曲线是工艺放大的核心资产

   • 建议每月导出一次 PLC 存储数据，避免设备故障导致数据丢失

结语

实验室成果放不到产线，是粉体材料研发中最让人头疼的问题之一。
设备的承载能力和结构刚性往往被低估——同样的配方、同样的工艺参数，换一台“扛得住”的设备，结果可能完全不一样。

WXQM 重型卧式行星球磨机：

• ✅ 双盘两端支撑结构 —— 解决大负载稳定性难题

• ✅ 一体化吊装倒料装置 —— 填平中试效率的坑

• ✅ 2L – 100L 九档规格 —— 覆盖配方验证到小批量量产全流程

对那些正在被“放不大”困住的研发团队来说，这台设备值得认真考察。
