颚式破碎机成为矿石、冶金、建材行业粗碎核心装备—— 工作原理与选型全解析

在粉体加工流程中，粗碎是第一道质量关。
颚式破碎机以大破碎比、高处理能力和稳定运行表现，成为各类生产线中不可替代的前端设备。

湖南粉体装备研究院有限公司生产的 XPC 系列颚式破碎机，采用高强度合金钢铸造机身与优化破碎腔型设计，高效处理铁矿石、花岗岩、石灰石、水泥熟料等高硬度物料，为后续中碎、细碎与超细研磨创造理想条件。

一、核心价值：为何粗碎环节绕不开颚式破碎机

挤压弯曲复合破碎，效果更可控

设备由固定颚板、活动颚板、偏心轴、飞轮、调整装置等部件组成。
电机驱动偏心轴，带动活动颚板做周期性往复运动，物料在 V 形破碎腔中受挤压、弯曲和冲击综合作用而被破碎。

优势对比：

相比锤式破碎机：过粉碎现象更少，适合保护矿物晶体结构
以锂矿石为例：挤压破碎可减少微细粉产生，提高后续浮选或酸浸回收率

历经百年验证，仍是行业首选

颚式破碎机结构雏形可追溯至 19 世纪，其工程合理性久经考验。
现代升级集中在：

材料：高锰钢颚板，硬度与韧性平衡
工艺：有限元分析优化机架受力
智能控制：变频调速 + 过载保护

湖南粉体装备 XPC 系列在此基础上，进一步优化腔型与传动设计，确保长期稳定运行。

二、工作原理与结构拆解

动力传递路径

电机 → 皮带轮 → 偏心轴 → 连杆机构 → 活动颚板

偏心距决定颚板行程，影响破碎力与能耗。
XPC 系列针对不同型号优化偏心距与转速匹配，在效率与能耗间取得良好平衡。

破碎腔型设计

传统腔型：直线型或阶梯型
现代高效型：曲线型破碎腔，物料受压更均匀，减少堵塞与空载

啮角控制：18°–22° 为合理范围

过大：物料易向上挤出，效率下降
过小：处理能力降低

排料口调整（楔块式）

XPC 系列采用楔块式无级调节，无需停机拆装，旋转调整螺栓即可改变出料粒度。

经验关系：出料粒度 ≈ 排料口宽度 ×（0.7 ~ 0.9）
例：排料口 30 mm → 实际出料 21–27 mm

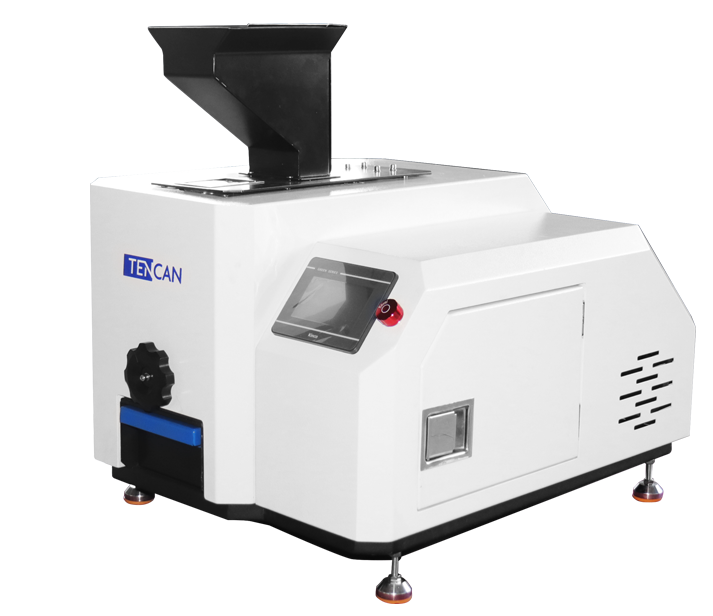

三、XPC 系列核心参数一览

参数	XPC100×150
给料粒度	≤ 90 mm
出料粒度	6 – 38 mm（可调）
生产能力	200 – 1800 kg/h
电机功率	2.2 kW
适用物料	煤炭、矿石、冶金渣、建材原料
规格选项	XPC100×60、XPC100×150、XPC60×100

覆盖实验室研发、小批量试制、教学演示等场景，无需额外大功率配电。

四、适用物料与行业边界

适宜物料

金属矿石：铁、铜、锰、铬等
非金属矿石：石灰石、花岗岩、玄武岩、石英岩
冶金渣、建筑垃圾混凝土块、耐火材料原料

不适宜物料

含水量高、粘性大的物料（如湿粘土）→ 易堵塞
纤维状或韧性强的物料（如橡胶、塑料、金属丝）→ 效果不佳

选型前建议评估物料硬度、湿度、粘性与韧性，必要时可咨询我方技术团队。

五、五大典型应用场景

1. 矿业与冶金

粗碎“开路先锋”：将 200–500 mm 矿石破碎至 50 mm 以下
冶金渣资源化：配合磁选、筛分，回收金属颗粒与尾渣

2. 建材与水泥

石灰石破碎：减少运输体积，降低粉磨能耗
砂石骨料线：颚破 + 反击破 + 振动筛 + 制砂机，主流组合工艺

3. 化工与新能源材料

锂辉石、镍钴锰矿石、磷矿石预处理
磷酸铁锂前驱体：粗碎至几毫米，再入球磨机细磨

4. 环保与固废处理

建筑垃圾资源化：混凝土块→再生骨料
工业固废：炉渣、钢渣、尾矿，配合分选设备回收金属

5. 科研与教学

地质、冶金、材料学科样品制备
XPC 系列体积小、操作简便、腔内光滑易清洁，避免交叉污染

六、选型避坑指南

粒度匹配

给料粒度 ≤ 设备最大限值的 70%–80%
目标出料粒度应在设备可调范围内，过细则需增加中细碎设备

生产能力与功率核算

实际产量 ≈ 铭牌能力的 70%–80%（受物料硬度、给料均匀性等影响）
XPC100×150（2.2 kW）适用于实验室/中试；工业量产需更大功率

耐磨件寿命与维护成本

高锰钢颚板：性价比高，冲击硬化后更耐磨
高铬铸铁：硬度高，适合强磨蚀物料，但抗冲击稍弱
复合材质：性能优，成本较高

建议建立维护档案，优化更换周期。原厂配件由湖南粉体装备直供。

安全与环保

配置除尘罩、减振底座
设备自带防护罩、观察窗、过载保护与紧急停机按钮
XPC 系列电气系统具备电流过载自动停机功能

七、XPC 系列五大产品亮点

高强度合金钢机身：整体铸造，关键部位加厚，抗冲击性强
优化破碎腔型：料层分布合理，减少空载与堵塞
高锰钢颚板：HB180–220，冲击硬化，寿命更长
楔块式排料口调整：无需停机拆装，数分钟完成调节
多重安全保护：过载保护、防护罩、减振设计，运行更可靠

八、与上下游设备的协同配置

经典破碎组合

颚式破碎机（粗碎）→ 对辊/齿辊破碎机（中细碎）→ 球磨机/砂磨机（超细研磨）

每级设备承担合理任务，总破碎比大、能耗低、粒度分布优
湖南粉体装备提供破碎系列全产品线，支持灵活搭配

与研磨设备衔接

球磨机入料：建议 10–25 mm
气流粉碎机入料：建议 ≤ 5 mm
通过颚破精准调节，为后续工序创造最佳入料条件

结语

颚式破碎机历经百年，凭借其可靠结构与强大适应性，仍是粗碎环节的“中坚力量”。
湖南粉体装备研究院 XPC 系列，以高强度机身、优化腔型与便捷维护，为实验室与中小型产线提供高效粗碎方案。
