振动球磨机高频微振制粉原理与ZM系列选型实战指南

振动球磨机为何成为实验室制粉的高效选择

振动球磨机与行星球磨机、搅拌球磨机同属粉体研磨三大主力设备，但其高频微振的粉碎机制决定了它独到的效率优势。当磨筒以1440转/分钟的振频、5-8毫米的振幅持续振动时，磨介（研磨球）在筒体内产生密集的自转与相对碰撞，对物料施加的冲击频率远超传统球磨机——这正是振动球磨机能在短时间内将进料粒度从≤5mm一次性研磨至200~2000目（约75μm~7.5μm）的关键所在。

实验振动球磨机（ZM系列）由湖南粉体装备研究院有限公司研发制造，提供单筒式、双筒式和三筒式三种结构型式，覆盖1L到20L的处理容量，广泛用于电子、陶瓷、化工、粉末冶金、磁性材料、制药等领域的超细粉体制备。相比行星球磨机依赖公转+自转的复合运动，振动球磨机的纯振动驱动机制在处理量、能耗比和操作便捷性上均有显著优势——磨筒内介质充填量高达80%，远超同容量行星球磨机的40%-50%装填率，这意味着同样的研磨容积能装入更多的研磨球和物料，单位时间的处理量直接翻倍。

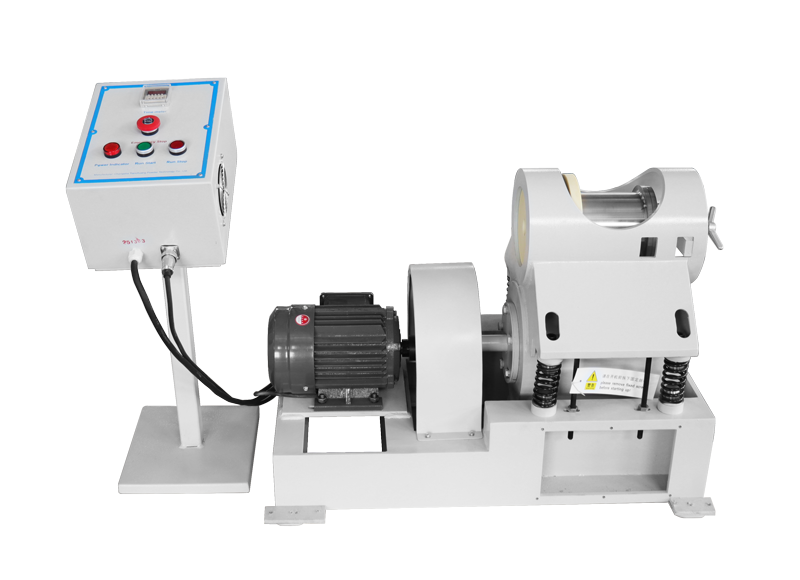

实验振动球磨机ZM系列整机——高频微振驱动，体积小效率高

高频微振粉碎原理：为什么振动比旋转更高效

振动球磨机的核心力学机制

振动球磨机的粉碎效率来源于三个物理机制的叠加效应：

冲击破碎——磨介在振动场中获得动能，以5-8mm振幅、1440次/分钟的频率反复撞击物料颗粒，产生瞬态高压应力区。颗粒在多次冲击下沿晶界或缺陷处断裂，进料粒度≤5mm的粗颗粒在数十分钟内即可碎至微米级。

磨剥细化——磨介的自转与相对运动在接触面上形成剪切力，对已经碎裂的微细颗粒进行表面磨剥。这一过程决定了最终出料粒度的下限——当振幅减小、介质粒径降低时，磨剥作用占比增大，出料粒度向2000目（约7.5μm）方向收窄。

表面活化——高频振动使颗粒表面持续受到微冲击，产生机械化学效应。表面能升高、晶格畸变加剧，后续的烧结、反应或溶解步骤因活化能降低而效率提升。这在陶瓷釉料制备、磁性材料合成等需要后续热处理的工艺中尤为关键。

与行星球磨机和滚筒球磨机的效率对比

三种主流球磨设备的粉碎机制存在本质差异：

• **行星球磨机**依赖公转离心力+自转切向力的复合驱动，磨介沿复杂轨迹运动，冲击力大但频率较低，更适合硬质材料的粗磨和中等粒度（10-100μm）研磨。
• **滚筒球磨机**以重力抛落为主要粉碎方式，磨介在筒体旋转时被提升至一定高度后自由落下，冲击频率最低，但单次冲击能量最大，适合大批量粗磨。
• 振动球磨机的高频微振机制使冲击频率达到1440次/分钟，单次冲击能量虽不及行星球磨，但累积效果远超——就像用锤子轻敲一千次与重砸十次的区别，高频累积的破碎效率在细磨阶段（<50μm）显著领先。

这一差异在实验数据中有明确体现：同一物料（如氧化铝粉），行星球磨机研磨至D50=10μm需要4-6小时，振动球磨机在相同装载量下仅需1-2小时即可达到同等粒度，能耗比提升约2-3倍。

振幅与振频的协同调控

振动球磨机的两大核心工艺参数——振幅和振频——共同决定粉碎效果：

• 振幅（5-8mm）：振幅越大，磨介获得的单次冲击动能越高，有利于粗颗粒的冲击破碎。但振幅过大时，磨介在筒体内的运动变得不规律，局部出现"空振区"，反而降低研磨均匀性。ZM系列将振幅锁定在5-8mm区间，兼顾冲击力和运动稳定性。
• 振频（1440r/min）：振频决定冲击频率，1440次/分钟意味着每秒24次冲击循环。这一频率与三相异步电动机的转速同步，确保振动系统的共振稳定性。在细磨阶段，高频比高振幅更重要——微小颗粒需要密集的磨剥而非强力冲击。

实际操作中，通过调整振幅、频率、介质类型和配比，可以灵活控制出料粒度在200目到2000目之间的任意区间，这是振动球磨机被称为"粒度可调型研磨设备"的原因。

ZM系列四款机型全参数对比与选型决策

技术参数全表

注：出料粒度与物料特性（硬度、脆性、含水率等）密切相关，实际研磨效果需通过试磨确认。

三步选型法：容量→结构→内衬

第一步：确定研磨容量

ZM系列的容量梯度从1L到20L，覆盖实验室到中试全场景：

• ZM-$1-3$L：1-3升容量，适合微量样品的初步研磨实验，如新材料研发中的克级样品制备、配方筛选阶段的对比研磨。占地仅880×570mm，可直接放置在实验台面上。
• ZM-$3-5$L：3-5升容量，实验到小批量过渡段。容量提升至5L后，单次研磨可处理500g-1kg物料，满足锂电材料、陶瓷釉料等需要重复验证的工艺开发需求。
• ZM-10L：10升容量，进入中试级别。单次可处理2-3kg物料，适合工艺放大验证——从实验室配方到小批量试产的关键过渡。
• ZM-20L：20升容量，中试到小量产级别。外形尺寸1160×740×740mm，需要固定安装基座。适合涂料、化工等需要公斤级连续供样的产线前端研磨。

第二步：选择筒体结构型式

ZM系列提供单筒式、双筒式和三筒式三种结构：

• 单筒式：一个研磨筒，适合单一物料的批量研磨，操作最简单。
• 双筒式：两个研磨筒可同时运行不同物料或不同研磨参数的对比实验，提高实验效率。也可将两个筒体串联使用——第一筒粗磨、第二筒精磨，实现连续研磨。
• 三筒式：三个研磨筒并行运行，适合多组对比实验或三阶段串联研磨（粗磨→中磨→精磨）。科研院所和高校实验室首选此型式。

第三步：匹配内衬材质

研磨筒体内衬的选择直接关系到物料纯度、研磨效率和筒体寿命。湖南粉体提供8种内衬选项：

选型核心逻辑：先确认物料是否对金属污染敏感（如锂电正极材料必须选氧化锆或PTFE内衬），再根据物料硬度匹配内衬硬度（硬质物料选高硬度内衬），最后考虑经济性（日常实验选不锈钢即可，除非有特殊纯度要求）。

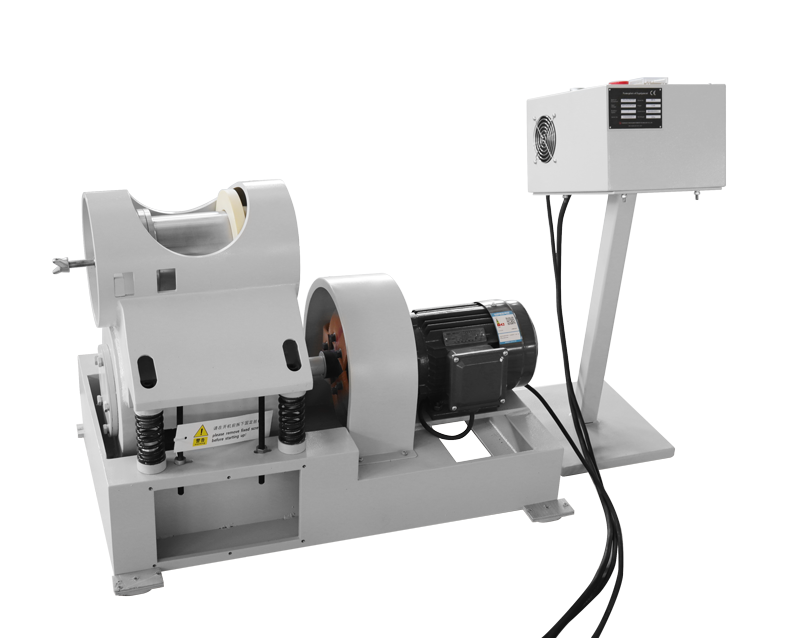

ZM系列双筒结构——两个研磨筒并行运行，提高实验效率

干湿两用与温度调控：振动球磨机的工艺灵活性

干磨与湿磨的适用场景

振动球磨机的干湿两用特性是区别于部分行星球磨机的显著优势，两种模式各有适用场景：

干磨——适合以下情况：

• 物料本身为干粉态，研磨后需保持干粉状态直接使用（如粉末冶金原料、化工催化剂前驱体）
• 需要快速出料、即时检测粒度分布的场景（科研实验中的阶段性检测）
• 水敏感物料（如某些金属粉末遇水氧化、某些陶瓷前驱体遇水解聚）
• 后续工序为干压成型、喷雾干燥等必须以干粉为输入的工艺

湿磨——适合以下情况：

• 需要制备浆料或悬浊液的产品（如涂料、油墨、电子浆料、陶瓷釉料）
• 物料在干磨时团聚严重、难以进一步细化的情况（湿磨中液相的分散作用抑制团聚）
• 研磨终点粒度要求极细（<10μm）的情况——湿磨的液相缓冲减少过粉碎，粒度分布更均匀
• 需要同时完成研磨与混合的工艺（如锂电正极浆料的研磨-分散一体化）

干磨与湿磨的操作差异主要体现在装料比例上：干磨时装料量25%、装球量60%，留15%空隙供磨介运动；湿磨时液相占10-15%，物料和磨介比例相应调整，确保浆料能充分包裹磨介表面。

夹套磨筒的温度调控

ZM系列的夹套磨筒选项是处理热敏物料的关键配置。振动球磨机在高频振动下，磨介与物料的密集摩擦会产生显著热量——筒体温度在连续运行30分钟后可能升至60-80℃。对于以下场景，温度控制不可忽视：

• 热敏性物料：如药物活性成分、某些聚合物粉末、蛋白质类物料，高温可能导致变性、降解或氧化
• 易氧化物料：如金属超细粉末在高温下氧化加速，粒径越细氧化风险越高
• 相变敏感物料：如某些陶瓷前驱体在特定温度下发生非预期相变，影响后续烧结质量

夹套磨筒通过循环冷却水（或冷冻液）带走研磨热，将筒体温度稳定控制在设定范围内。冷却介质从夹套入口注入、出口排出，形成持续热交换。实际操作中，进水温度设定为10-15℃即可将筒体温度控制在40℃以下，满足绝大多数热敏物料的研磨需求。

对于极端低温需求（如需要在-40℃以下研磨的超低温敏感物料），湖南粉体还提供低温行星球磨机，通过液氮注入实现深度冷控研磨。振动球磨机的夹套冷却与低温行星球磨机的液氮冷却构成梯度温控方案：前者适合40℃以下的温和控温，后者适合-196℃的极端低温。

带筛连续出料的量产模式

ZM系列的另一高级配置是带筛、收集装置的连续生产模式。传统球磨机（包括行星球磨机和滚筒球磨机）均为间歇式操作——研磨完成后停机取料、清理、再装料。振动球磨机的连续出料配置改变了这一限制：

• 磨筒末端安装筛网，研磨合格的细粉实时通过筛孔排出
• 收集装置自动承接出料，无需停机干预
• 粗颗粒被筛网截留，继续在筒内研磨直至达到目标粒度
• 整个过程形成"研磨→筛分→出料→收集"的闭环连续流

这一配置在小量产场景（10-20L容量）中尤其有价值——涂料、颜料、化工中间体等需要公斤级连续供样的产线前端研磨，可以不间断运行数小时，出料粒度始终保持在目标区间内。

五大典型应用场景深度拆解

电子陶瓷与MLCC介质粉体制备

多层陶瓷电容器（MLCC）的介质层厚度已从早期的20μm压缩至1μm以下，对介质粉体的粒度和均匀性提出极严苛的要求。钛酸钡（BaTiO₃）作为MLCC主流介质材料，需要研磨至D50=0.5-1μm且粒度分布跨度（D90-D10）控制在2μm以内。

振动球磨机在BaTiO₃研磨中的优势体现在三个方面：

• 高频磨剥使微细颗粒的表面磨削效率高于行星球磨机的间歇冲击，D50更容易逼近亚微米
• 湿磨模式下以去离子水为液相，抑制钛酸钡颗粒的团聚和再结晶
• 氧化锆内衬+氧化锆磨球的组合杜绝金属污染，确保介电性能不受杂质影响

操作要点：装料量降至20%以增加磨介运动空间，氧化锆磨球直径选用1-3mm级配（1mm:2mm:3mm = 3:5:2），研磨时间60-90分钟，夹套冷却水温15℃。

锂电池正极材料研磨与浆料制备

磷酸铁锂（LFP）和三元材料（NCM/NCA）的正极粉体粒度直接影响电池的容量、循环寿命和倍率性能。LFP的理想粒度D50=0.5-1μm，NCM523的D50=3-5μm——振动球磨机可同时覆盖这两个粒度区间。

LFP研磨工艺：

• 干磨模式，不锈钢内衬（LFP对Fe污染有一定容忍度）
• 装料量25%，磨球选用10mm+5mm级配
• 研磨时间45-60分钟，出料粒度200-500目
• 后续需配合三次元旋振筛筛分去除过粉碎颗粒

NCM研磨工艺：

• 湿磨模式，氧化锆内衬（NCM对金属污染极度敏感）
• NMP溶剂为液相，同步完成研磨和浆料分散
• 装料量15%，磨球选用3mm+1mm级配
• 研磨时间30-45分钟，浆料直接转入涂布工序

磁性材料铁氧体超细研磨

铁氧体（MnZn、NiZn软磁铁氧体，BaFe₁₂O₁₉硬磁铁氧体）的磁性能与颗粒粒径和晶粒取向密切相关。软磁铁氧体用于变压器和电感器芯材，需要D50=1-3μm的高均匀性粉体；硬磁铁氧体用于永磁体，需要单晶颗粒取向排列。

振动球磨机在铁氧体研磨中的关键参数：

• 干磨模式，陶瓷（氧化铝）内衬避免金属杂质引入磁性干扰
• 振幅设定5mm（细磨阶段降低振幅增加磨剥占比）
• 研磨时间90-120分钟，分段研磨：前60分钟5mm振幅粗磨，后30-60分钟降低振幅至3mm精磨
• 出料后经小型实验室筛分机进行粒度分级

制药行业药物超细粉碎

药物超细粉碎是提高难溶性药物生物利用度的有效手段。根据Noyes-Whitney方程，溶解速率与颗粒表面积成正比——粒径从10μm降至1μm，表面积增加10倍，溶出速率相应提升。

振动球磨机在药物粉碎中的应用要点：

• PTFE或食用级橡胶内衬，满足GMP对设备材质的合规要求
• 湿磨模式（以乙醇或超纯水为液相），避免干磨时的粉尘飞散和交叉污染
• 装料量控制在15-20%，磨球选用3mm氧化锆球（药物硬度较低，小球即可有效研磨）
• 研磨时间20-40分钟，出料粒度500-1000目
• 夹套冷却保持筒体温度<35℃，防止药物活性成分热降解

化工催化剂前驱体研磨

催化剂的性能与其前驱体粉体的粒度、比表面积和表面活化度直接相关。振动球磨机在催化剂前驱体研磨中的独特价值在于机械化学活化——高频振动不仅粉碎颗粒，还使表面晶格畸变、缺陷密度增大，催化活性位点的数量随之增加。

典型工艺：

• 干磨模式，不锈钢内衬
• 装料量25%，磨球10mm+5mm级配
• 研磨时间30-60分钟
• 出料粒度200-500目
• 研磨后的前驱体直接转入焙烧工序，表面活化效应使焙烧温度降低50-100℃

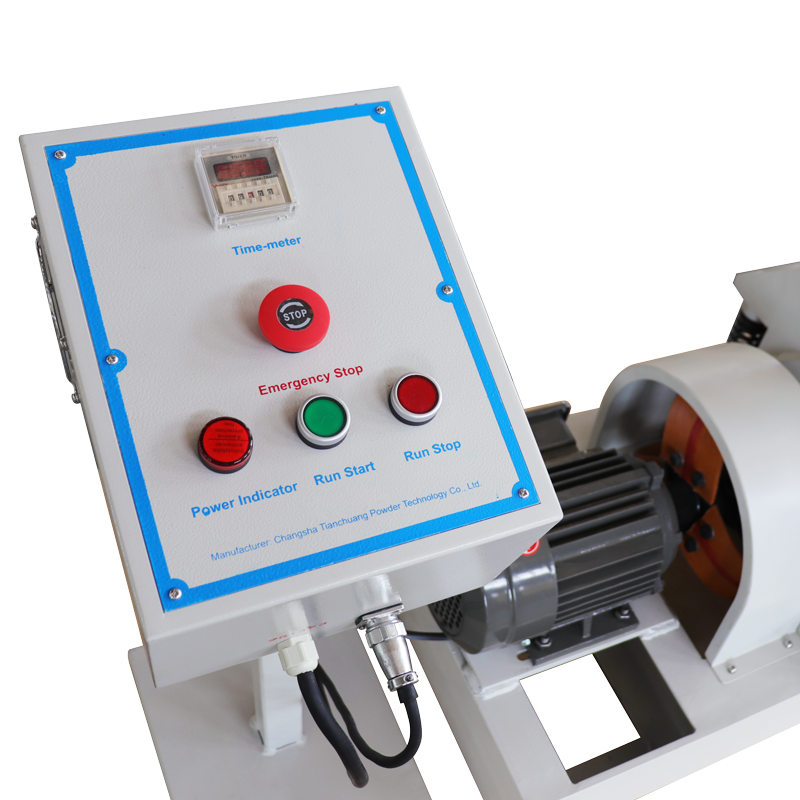

ZM系列筒体与操作面板——简易操作，可靠运行

工艺参数优化：从装填率到研磨时间的系统调控

装填率的黄金比例

ZM系列的标准装填比例为装料量25%、装球量60%，留15%空隙供磨介运动。这一比例是经过大量实验验证的"黄金比例"，但在不同研磨阶段和物料特性下可适当调整：

• 粗磨阶段：装料量提升至30%，增加物料与磨介的接触概率，缩短粗颗粒破碎时间。但装料过多会压缩磨介运动空间，降低冲击力，反而延长研磨时间。
• 细磨阶段：装料量降至20%，增加磨介运动自由度，提升磨剥效率。空隙增大后磨介获得更大的运动半径，高频振动下的磨剥作用更充分。
• 湿磨场景：液相占10-15%，物料和磨介比例相应调整。液相不能超过20%，否则磨介被液相"包裹"，运动阻力增大，冲击力衰减。

磨球级配策略

磨球级配（大小球的混合比例）是控制粒度分布的核心手段：

• 粗磨用大球：10mm磨球冲击力强，适合将≤5mm的进料颗粒快速碎至200目以下。粗磨阶段大球占比70-80%。
• 精磨用小球：3mm-5mm磨球磨剥效率高，适合将200目颗粒进一步研磨至500-2000目。精磨阶段小球占比60-70%。
• 推荐级配方案：
  • 通用级配：10mm:5mm:3mm = 4:3:3（兼顾冲击与磨剥）
  • 快速粗磨：10mm:5mm = 7:3（以冲击为主）
  • 纳米精磨：5mm:3mm:1mm = 3:4:3（以磨剥为主）
  • 均匀级配：全部使用5mm球（粒度分布最均匀但研磨速度最慢）

研磨时间的分段策略

研磨并非"越长越好"。超过最佳研磨时间后，过粉碎（颗粒过细导致团聚）和研磨热积累两大问题同时出现，粒度反而变粗。推荐分段策略：

• 第一阶段（0-20min）：快速粗磨，以冲击破碎为主，出料粒度从≤5mm降至200目以下
• 第二阶段（20-45min）：过渡研磨，冲击与磨剥并存，出料粒度从200目降至500-1000目
• 第三阶段（45-90min）：精磨阶段，以磨剥为主，出料粒度从500目向2000目逼近
• 停机判定：每隔15分钟取样检测粒度分布，当D50连续两次检测值变化<5%时，判定研磨已达平衡终点，应停机出料

振幅与振频的进阶调控

ZM系列的振幅和振频在标准配置下固定为5-8mm和1440r/min。对于需要精细调控振幅的场景：

• 降低振幅至3-5mm：磨介运动半径减小，冲击力降低但磨剥占比增加，适合细磨阶段和热敏物料研磨
• 保持振幅5-8mm：标准研磨效率，兼顾冲击和磨剥，适合绝大多数场景
• 实际上，振幅的调控通过调整激振器的偏心块配重实现——增加偏心块重量增大振幅，减少偏心块重量降低振幅。操作时需要停机打开激振器外壳进行调整，调整后需试运行确认振幅数值。

振动球磨机日常维护与故障排查

开机前检查清单

每次启动振动球磨机前，务必完成以下检查：

1. 弹簧状态：检查支撑弹簧是否有裂纹、变形或松动。弹簧是振动系统的关键弹性元件，状态异常会导致振幅不稳、噪音增大甚至共振破坏
2. 磨筒锁紧：确认磨筒与机架的锁紧装置完全到位。振动运行中磨筒松动会导致筒体位移、碰撞机架，严重时造成筒体破损
3. 磨介装填：确认磨球数量和级配符合工艺要求，装球量不超过60%上限
4. 内衬检查：目视检查内衬表面有无明显磨损、裂纹或剥落。PTFE和橡胶内衬磨损较快，建议每50次研磨后检查一次
5. 夹套管路：如使用夹套冷却，确认进出水管路连接完好、无泄漏，冷却介质流量正常
6. 电气安全：确认电源线无破损，接地良好，电机转向正确

常见故障与处理

定期保养周期

• 每周：清洁磨筒内壁残留物料，检查弹簧状态
• 每月：检查内衬磨损程度，测量振幅是否偏离5-8mm标准范围
• 每季度：更换润滑油（激振器轴承），紧固所有连接螺栓
• 每年：全面检修：弹簧更换评估、电机绝缘测试、夹套管路压力测试

振动球磨机与其他研磨设备的组合产线方案

振动球磨机并非孤立使用——在完整的粉体处理产线中，它通常与破碎、筛分、混合设备串联配合。湖南粉体装备研究院有限公司提供全系列配套设备，以下为三种典型产线组合方案：

方案一：科研级"破碎→研磨→筛分"三级产线

适用场景：高校实验室、研究院新材料开发

1. 粗碎：实验颚式破碎机将块状原料碎至≤5mm
2. 研磨：ZM-$1-3$L振动球磨机将≤5mm颗粒研磨至200-1000目
3. 筛分：小型实验室筛分机分级出目标粒度区间粉体

方案二：中试级"破碎→研磨→筛分→混合"四级产线

适用场景：企业工艺放大验证、小批量试产

1. 粗碎：颚式破碎机处理大宗原料
2. 研磨：ZM-10L振动球磨机批量研磨
3. 筛分：三次元旋振筛连续筛分出料
4. 混合：V型混合机或三维混合机将不同粒度粉体均匀混合

方案三：量产级"破碎→研磨→筛分→混合→检测"五级产线

适用场景：化工、涂料、陶瓷等行业公斤级连续生产

1. 粗碎：对辊破碎机或齿辊破碎机连续破碎
2. 研磨：ZM-20L振动球磨机（带筛连续出料配置）连续研磨
3. 筛分：三次元旋振筛在线筛分
4. 混合：双锥混合机或卧式螺带混合机大批量均匀混合
5. 检测：有机玻璃手套箱或不锈钢真空手套箱内进行无氧无水条件下的粉体取样检测

三种方案的核心差异在于研磨环节的设备容量和是否启用连续出料配置。科研级以间歇操作为主，中试级和量产级逐步过渡到连续流程，振动球磨机的带筛连续出料选项是实现这一过渡的关键配置。

振动球磨机八大常见问题解答

问：振动球磨机和行星球磨机哪个研磨效率更高？

效率高低取决于研磨阶段。粗磨阶段（>50μm），行星球磨机的强力冲击效率略高；细磨阶段（<50μm），振动球磨机的高频磨剥效率显著领先。在纳米级研磨目标下，振动球磨机的单位时间粒度减小率约为行星球磨机的2-3倍。

问：ZM系列能否研磨至纳米级（<100nm）？

出料粒度下限受物料特性限制。对于脆性物料（如氧化物陶瓷），ZM系列可研磨至约7.5μm（2000目）。要进一步降至纳米级，需要配合卧式棒销纳米砂磨机进行湿法二次研磨——振动球磨机完成粗磨至微米级，砂磨机接力研磨至纳米级。

问：振动球磨机研磨时噪音大吗？

振动设备的运行噪音不可避免。ZM系列在标准振幅（5-8mm）下的噪音约70-80dB，相当于繁忙街道的噪音水平。建议在隔音实验室内运行，或加装隔音罩。长时间暴露于80dB以上噪音环境需要佩戴防护耳罩。

问：干磨和湿磨可以同一台机器切换吗？

可以。ZM系列的磨筒设计支持干湿切换——干磨完成后清理磨筒（用水或乙醇冲洗内壁和磨球），干燥后即可切换为湿磨模式。建议干磨和湿磨使用不同的磨筒内衬配置（干磨用不锈钢或陶瓷，湿磨用PTFE或聚氨酯），避免内衬材质不匹配导致交叉污染。

问：夹套冷却的冷却介质用什么？

常规冷却使用循环自来水或冷冻水（进水温度10-15℃）。对于更低温度需求（如需控制筒体温度<20℃），可使用冷冻盐水或乙二醇溶液。夹套进出口温差应维持在5-10℃，温差过小说明冷却流量不足，温差过大说明冷却介质温度过低可能导致筒体内壁局部过冷。

问：振动球磨机可以研磨粘性物料吗？

湿磨模式下可以处理一定粘度的浆料（如涂料、油墨），但粘度不宜超过500mPa·s。过高粘度会增大磨介运动阻力，降低研磨效率。对于极高粘度物料，建议使用三辊研磨机进行研磨分散。

问：磨球多久需要更换？

磨球更换周期取决于材质和研磨频次：

• 不锈钢球：约200次研磨后检查，变形明显时更换
• 氧化铝球：约100次研磨后检查，碎裂或严重磨损时更换
• 氧化锆球：约300次研磨后检查，磨损量<5%可继续使用
• 聚氨酯球：约50次研磨后必须检查，磨损较快

问：振动球磨机如何避免物料交叉污染？

每次研磨后彻底清理磨筒：先用压缩空气吹扫残留干粉，再用乙醇或去离子水冲洗内壁和磨球，最后用无尘布擦拭。对于不同物料间的切换，建议使用专用磨筒和磨球套装——一套用于金属类物料，一套用于氧化物类物料，一套用于有机类物料，物理隔离杜绝交叉污染。

总结：振动球磨机的定位与选择逻辑

振动球磨机在粉体研磨设备体系中占据独特的"高频细磨"定位——它不像行星球磨机那样擅长粗磨阶段的强力冲击，也不像砂磨机那样能直达纳米级，但在微米级细磨区间（7.5μm-75μm），它的效率、灵活性和操作便捷性综合评分最高。

选择ZM系列振动球磨机的核心决策逻辑：

• 研磨目标粒度在200-2000目区间 → ZM系列首选
• 需要干湿两用灵活切换 → ZM系列首选
• 需要高频磨剥+机械化学活化 → ZM系列首选
• 研磨容量1-20L实验到中试 → ZM系列覆盖完整
• 需要带筛连续出料 → ZM系列可选配置

当研磨目标超出ZM系列的能力边界时（如纳米级研磨、大批量量产研磨），湖南粉体装备研究院有限公司的立式方形行星球磨机和大型滚筒球磨机构成互补方案——振动球磨机负责细磨段，行星球磨机覆盖中磨段，滚筒球磨机处理粗磨段，三类设备协同实现从厘米级到亚微米级的全粒度区间研磨覆盖。
