搅拌式球磨机（搅拌磨）在纳米碳酸钙生产中的应用

纳米碳酸钙研磨为何首选搅拌球磨机

纳米碳酸钙作为重要的无机填料，广泛应用于塑料、橡胶、涂料、造纸和密封胶等行业，其粒径直接决定了最终产品的补强性能和分散效果。传统球磨机在研磨至微米级后便遭遇效率瓶颈，而搅拌式球磨机（又称搅拌磨）凭借其独特的高速搅拌研磨原理，可将碳酸钙从数微米进一步研磨至亚微米甚至纳米级，出料粒度最低可达1μm以下，是目前实现碳酸钙超细研磨最具性价比的设备选择。

湖南粉体装备研究院有限公司的JM系列搅拌球磨机，覆盖从JM-1L实验型到JM-500L生产型的全系列规格，变频转速最高可达1400r/min，配合不同材质磨筒和研磨介质，能够精准匹配纳米碳酸钙从实验室小试到工业化量产的各阶段需求。

搅拌球磨机的核心工作原理与研磨优势

高速搅拌驱动微珠介质的研磨机制

搅拌球磨机与行星球磨机、滚筒球磨机的根本区别在于研磨力的来源方式。行星球磨机依赖大罐体的公转和自转产生离心力与冲击力，而搅拌球磨机则通过主轴带动搅拌器高速旋转，驱动磨筒内的小直径研磨介质（通常为0.1~5mm的氧化锆珠或玻璃珠）做杂乱无序的运动。这种运动产生了研磨介质之间的碰撞、挤压、摩擦和剪切四种力的综合作用，使物料在介质间的缝隙中被反复研磨粉碎。

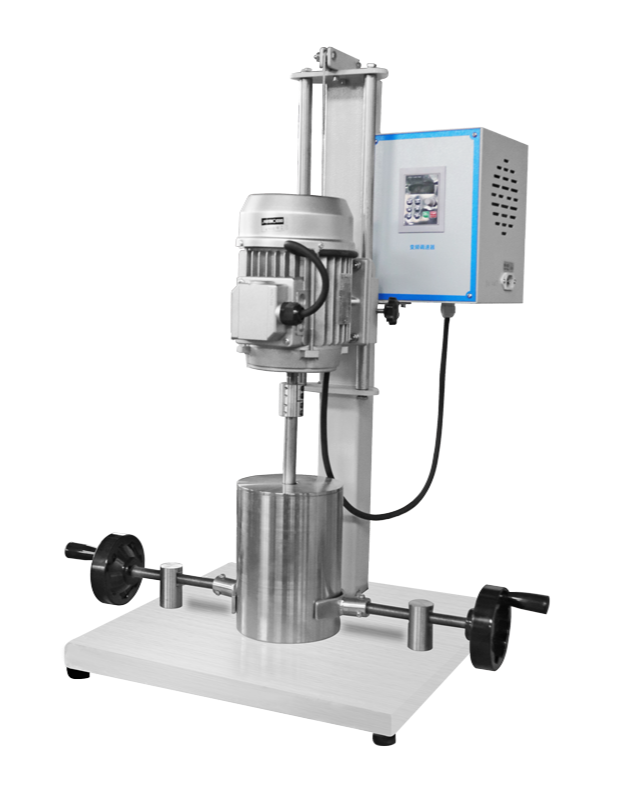

湖南粉体装备研究院JM系列搅拌球磨机，适用于纳米碳酸钙超细研磨

这种研磨方式的优势在于：

• 研磨介质尺寸可精确控制：介质越大粉碎越粗，介质越小研磨越细，通过不同规格介质的适当配比，可以实现从粗碎到纳米研磨的全流程覆盖
• 能量密度极高：搅拌磨的功率密度远超传统球磨机，单位体积内的有效研磨能量输入更大，研磨效率显著提升
• 温度可控：磨筒带有夹套，可通入冷却水循环，有效控制研磨温升，防止碳酸钙在高温下发生分解

搅拌磨与行星球磨机在碳酸钙研磨中的性能对比

在纳米碳酸钙的实际生产中，设备选型往往面临搅拌磨与行星球磨机的取舍。从研磨机理上看，行星球磨机更擅长通过冲击力进行粗磨和中磨，适合进料粒度较大（毫米级）的破碎阶段；而搅拌磨则专精于微细研磨，当碳酸钙已经过预破碎至几十微米后，搅拌磨的微珠剪切和摩擦力能更高效地将颗粒进一步细化至纳米级。

从产能角度比较，行星球磨机受限于罐体尺寸和离心加速度，单批次处理量通常在几升至几十升范围；而搅拌磨通过搅拌杆的高速旋转驱动介质，可实现从JM-1L的0.35L装料量到JM-500L的170L装料量的连续扩展，且大型号支持连续进出料，产能远超行星球磨机。

JM系列搅拌球磨机全型号选型指南

实验型搅拌球磨机（JM-1L至JM-10L）

对于纳米碳酸钙的研发阶段，实验搅拌球磨机是最理想的选择。JM-1L至JM-3L采用手动升降方式，外形尺寸仅为750×450×800mm，设备重量29kg，可轻松放置于实验台上。变频转速0~1400r/min，可精确调控研磨强度，0.37KW电机功率满足实验室低功耗需求。

JM-5L和JM-10L升级为电动升降，搅拌杆可自动升降，磨桶可自由翻转，方便进出料操作。变频转速0~560r/min，电机功率分别为0.75KW和1.5KW，装料量1.75L和3.5L，适合中试规模的工艺参数验证。

实验型设备的磨筒材质可选择不锈钢、氧化锆、刚玉、聚四氟乙烯、尼龙和聚氨酯等多种材质，有效避免研磨过程中对碳酸钙的金属离子污染，确保产品的纯度。

生产型搅拌球磨机（JM-15L至JM-500L）

当纳米碳酸钙从实验室走向工业化生产时，生产型搅拌球磨机提供了从小批量到大规模的全系列解决方案：

JM-15L至JM-30L适合中小批量生产或工艺放大验证，配备电动升降和6分出料阀，可输送泵选配。JM-50L以上型号为工业级固定安装设备，配备1.5寸至2寸大口径出料阀，支持循环研磨和连续生产模式，进料粒度最大可达20mm。

纳米碳酸钙搅拌研磨工艺参数优化

研磨介质的选择与配比策略

在纳米碳酸钙的搅拌研磨中，研磨介质的材质、尺寸和填充率是影响研磨效果和产品纯度的三大关键参数。

介质材质选择： 碳酸钙作为化工原料，对铁离子污染极为敏感。因此，研磨介质首选氧化锆珠，其耐磨性好、密度大（约6.0g/cm³），能提供足够的冲击力和剪切力，且几乎不会引入金属杂质。聚氨酯内衬磨筒同样是降低污染的有效方案。

介质尺寸配比： 对于从几十微米研磨至亚微米的过程，建议采用大珠预磨+小珠精研的两级策略。初期使用2~3mm氧化锆珠快速破碎粗颗粒，待粒径降至5μm以下后切换至0.3~0.8mm微珠进行纳米级精研。不同规格研磨介质的适当配比能显著提升研磨效率，JM系列搅拌磨支持在运行过程中随时更换介质配比。

填充率控制： 研磨介质的填充率通常控制在磨筒有效容积的60%~80%。填充率过低则介质间碰撞频率不足，研磨效率下降；填充率过高则搅拌阻力增大，能耗增加且容易温升过快。实际操作中需根据物料浓度和目标粒径进行微调。

料浆浓度与研磨时间的平衡

纳米碳酸钙的湿法研磨需要严格控制料浆浓度。浓度过高会导致料浆粘度增大，研磨介质的运动受阻，研磨效率大幅下降；浓度过低则单位时间内的有效研磨量减少，产能降低。生产实践中，碳酸钙料浆的固含量一般控制在50%~70%，具体数值取决于碳酸钙的原始粒径和目标粒径。

研磨时间的控制同样关键。搅拌磨的研磨粒度与时间呈对数关系——前期粒径下降迅速，后期趋缓。当D50达到1~2μm后，继续延长研磨时间的边际效益显著降低。此时应考虑采用循环研磨模式，通过多批次短时间研磨+筛分分级的方式，在效率和细度之间取得最优平衡。

温度控制对碳酸钙研磨的影响

搅拌研磨过程中，研磨介质的碰撞和摩擦会产生大量热量。碳酸钙在温度超过800℃时会发生分解，虽然研磨过程中的温升远达不到此温度，但局部过热可能导致料浆水分蒸发、粘度变化，甚至影响碳酸钙的晶型结构。

JM系列搅拌球磨机的磨筒配备夹套，可通入循环冷却水，有效控制研磨温度在安全范围内。对于长时间连续研磨的工况，建议冷却水温度控制在15~20℃，流量根据磨筒容积调整，确保料浆温度不超过60℃。

从实验室到量产的放大路径

三步法实现纳米碳酸钙搅拌磨工艺放大

纳米碳酸钙搅拌研磨工艺从实验室到工业量产的放大，通常遵循"小试→中试→量产"三步法：

第一步：小试验证（JM-1L~JM-3L） 在实验室条件下，使用手动升降型搅拌磨确定最优的研磨介质配比、料浆浓度、搅拌转速和研磨时间。这一阶段的关键产出是工艺参数窗口和产品粒径分布曲线。

第二步：中试放大（JM-10L~JM-30L） 将实验室确定的工艺参数等比例放大至中试设备，验证参数的可移植性。中试阶段需重点关注温度控制效果、介质磨损率和产品纯度变化，必要时对参数进行修正。

第三步：工业化量产（JM-100L~JM-500L） 在量产设备上实施经过验证的工艺参数，建立标准操作规程。量产阶段的核心关注点是设备运行的稳定性和批次间的一致性，JM系列大型号配备变频调速和定时功能，可实现工艺参数的精确复现。

工艺放大的关键注意事项

搅拌磨工艺放大并非简单的等比例缩放，需要关注以下几个关键点：

• 搅拌功率密度保持：实验室设备与量产设备的功率密度（单位容积内的输入功率）应尽量一致，JM系列从1L到500L的电机功率与装料量比值经过优化设计，确保不同型号间的工艺可移植性
• 介质填充率一致：不同容积磨筒的介质填充率应保持相同，以确保研磨介质的运动状态相似
• 冷却能力匹配：量产设备的发热量远大于实验设备，需确保冷却系统有足够余量
• 进出料方式调整：量产设备通常采用连续进出料或循环研磨模式，需设计合理的管路和泵送系统

搅拌球磨机在碳酸钙行业的应用前景

随着下游行业对碳酸钙粒径和形貌要求的不断提高，纳米碳酸钙的市场需求持续增长。在塑料改性领域，纳米碳酸钙的加入可显著提升PP、PVC等基体的冲击强度和刚性；在涂料领域，纳米碳酸钙可替代部分钛白粉，降低配方成本的同时改善涂膜的耐磨性；在密封胶领域，纳米碳酸钙的触变性使其成为硅酮密封胶不可或缺的活性填料。

搅拌球磨机凭借其高效的超细研磨能力、灵活的工艺适应性和从实验到量产的完整产品线，正在成为纳米碳酸钙生产企业的首选研磨设备。湖南粉体装备研究院JM系列搅拌磨的模块化设计和多材质磨筒选项，使其能够满足不同纯度要求和产能规模的碳酸钙研磨需求，配合研磨球配件的多种规格选择，可实现研磨工艺的深度优化。

对于正在规划纳米碳酸钙生产线的企业，建议从JM-10L电动升降型开始工艺验证，在确认目标粒径可达后，再逐步放大至JM-100L或JM-200L量产型设备，以最小的试错成本实现从研发到量产的平稳过渡。
