斜式混合机30度倾斜凭什么混料更均匀 XMX系列混料研磨一站式方案选型全解析

为什么你的V型混合机总混不均匀？换个角度试试

粉体混合是材料制备中最常见的单元操作，也是被误解最多的环节。很多实验室和产线操作者会困惑：明明物料投进去转了半天，放出来一检测，局部组分偏差依然超标——尤其当配方中存在微量添加组分，或者两种粉体密度差异超过2倍的时候。换高转速、换大功率电机、加长混合时间，效果改善有限。

问题的根源不在搅拌强度，而在运动轨迹。

常规卧式筒体或V型筒体的混合模式，本质上是物料沿筒体内壁做规律性滑动与翻转。这种规律的"好"，保证了设备运行平稳、动力消耗可控；但它的"坏"在于：物料的运动路径过于可预测。密度轻的组分容易"漂"在料层表面，密度重的组分滞留在底部，即使筒体旋转数百次，两组分的空间分布依然存在梯度。

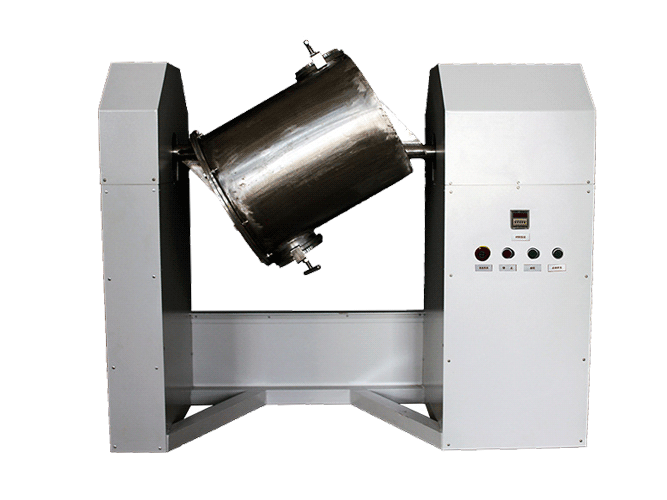

斜式混合机用一个简单的几何改变——让混料筒体与水平面呈30度倾斜——打破了这种"有序但低效"的混合格局。筒体倾斜之后，物料在旋转过程中不再沿固定的圆形轨迹滑移，而是叠加了一个沿轴向的分量：一部分物料向上攀爬后回落，一部分物料沿倾斜面侧向滑移，形成三维无规则运动。这种运动模式让轻重组分无法形成稳定的分层，混合均匀度在更短的时间内达到更高水平。

在混合的同时，斜式混合机还支持加入聚胺酯球或塑料王球作为研磨介质。这意味着在混料过程中，磨球对粉料颗粒产生撞击与剪切，直接完成团聚体的打散甚至初级粉碎。对于那些在储存或运输中结块的粉料，这种"混料+研磨"一体化作业能省去单独预粉碎的工序，提升整线效率。

30度倾斜的物理逻辑：从有序滑动到三维扰动

倾斜角度的选取依据

30度并非随意选定的数值。

当筒体倾斜角度小于15度时，重力沿筒体轴向的分量太小，物料沿轴向的滑移几乎可以忽略，混合行为退化为接近水平卧式混合机的状态。当倾斜角度超过45度时，轴向分量过大，物料会过于集中地滑向筒体低端，低端堆积过多的料层反而削弱了整体混合效率。同时，过大倾角还会导致筒体旋转时物料对轴承产生不均匀的偏心力矩，缩短机械寿命。

30度落在一个"黄金区间"：轴向重力分量足以驱动物料产生明显的侧向位移，又不会导致料层过度偏移。在这个角度下，物料同时进行三种运动——绕筒体轴线的周向翻转、沿筒壁向高端的攀升与回落、沿倾斜面的轴向滑移——三股运动相互干扰、不可预测，宏观上呈现为三维无序运动。这种无序性正是均匀混合的物理保证。

与球磨介质的协同效应

斜式混合机的另一项设计特色是直接支持使用球磨介质（聚胺酯球或塑料王球）。在筒体旋转过程中，这些磨球并非简单地随物料滚动，而是在倾斜筒体内形成一种"爬升-抛落-撞击"的复合运动模式。

磨球被筒壁带到一定高度后，在重力作用下沿倾斜面滚落或抛落，对物料产生撞击和剪切。这种作用力并不追求粉碎至微米级（那是砂磨机和行星球磨机的任务），而是精准地完成两项工作：打散因潮湿或静电吸附形成的粉料团聚体，以及对颗粒表面进行轻微的抛光活化。

以锂电正极材料钴酸锂（LiCoO₂）前驱体的混合为例：碳酸锂和氧化钴在进入高温固相合成之前，需要充分均匀混合。如果混合不均匀，局部的锂钴比例偏差会导致烧结后产物中存在杂相（如Co₃O₄或Li₂O），直接影响正极材料的容量和循环性能。斜式混合机在30分钟到1小时内即可完成这一混合任务，且过程中磨球的轻柔研磨作用能进一步细化前驱体颗粒，增大固相反应的接触面积。

XMX系列全规格参数：从实验台到产线一步到位

斜式混合机XMX系列覆盖了从实验室小试到批量生产的完整需求谱系，共8个规格型号。

从参数表中可以读出几个关键信号：

转速随规格增大而递减——这是工程放大的必然规律。小规格（XMX-5/10）采用50r/min的较高转速，因为小筒体直径小、线速度低，需要通过转速来弥补。随着筒体规格增大，筒体直径增加，即使转速降低，筒壁线速度反而可能更高。XMX-500降至12r/min，但其筒壁线速度远大于XMX-5的50r/min时对应的线速度。这种"降转速、维持线速度"的放大策略，确保了不同规格机型的混合强度基本一致。

装料系数统一为0.4——即物料的装填量约为筒体总容积的40%。这个参数是在大量实践经验中优化得出的：装填过少（低于20%），物料在筒体内的运动空间过大，磨球与物料间的碰撞概率降低，混合效率下降；装填过多（超过50%），物料没有足够的运动空间，三维扰动模式退化为整体滑动，混合均匀度反而变差。0.4的装料系数恰好平衡了处理量与混合效率。

功率曲线呈现非线性增长——从XMX-5的0.37kW到XMX-500的7.5kW，功率增长了20倍，而总容积增长了100倍（5L到500L）。这种"单位容积能耗递减"的特征说明，斜式混合机在大规格下具有显著的经济性优势。

混料桶材质选择：不是所有粉料都能用同一种桶

筒体材质是选型中被忽视但至关重要的维度。湖南粉体装备研究院的斜式混合机提供三种主流材质方案，各有其适用边界。

内外抛光不锈钢

SUS304不锈钢经内外抛光处理，是最通用的方案。优势在于：耐腐蚀性好，适用于绝大多数酸碱中性物料；表面光滑，物料不易粘壁，清理方便；强度高，适合长期连续生产作业。

需要注意的边界：不锈钢中含有铁、铬、镍等元素，对部分敏感物料（如高纯电子陶瓷粉料、医用级原料）可能引入金属杂质污染。此外，某些含氯离子的酸性浆料会腐蚀不锈钢表面，此时需要考虑内衬方案。

内衬刚玉（氧化铝陶瓷）

刚玉（Al₂O₃）内衬的硬度仅次于金刚石和碳化硅，莫氏硬度9级，对绝大多数物料具有极佳的耐磨性。最关键的优势在于避免了金属污染——刚玉的主要成分就是氧化铝，对于电子陶瓷、荧光粉、高纯氧化铝等对金属杂质极度敏感的行业，这是一个刚性需求。

刚玉内衬的局限性在于脆性较大。如果物料中含有大块硬质异物，可能在撞击中造成内衬的局部崩裂。此外，刚玉的热膨胀系数与不锈钢基体不同，在频繁的冷热交替工况下，需要注意内衬与筒体的结合可靠性。

内衬聚胺酯（PU）

聚胺酯内衬是近年来越来越受欢迎的选择。PU材料具有优异的弹性和耐磨性，在筒体旋转过程中，磨球与PU内壁的碰撞有缓冲效果，噪音比金属筒体低10-15分贝。对于需要控制车间噪声的产线，这是一个实实在在的加分项。

PU内衬的另一大优势是化学稳定性好，对弱酸弱碱和大多数有机溶剂具有耐受性。但PU的耐温上限较低（通常在80℃左右），不适合高温工况。

选材决策的核心原则：首先判断物料是否对金属离子敏感（敏感→刚玉或PU），其次判断工况温度和环境要求（高温→不锈钢、噪声敏感→PU），最后考虑成本和维护便利性（不锈钢＜PU＜刚玉）。

六大行业应用场景：从钴酸锂到日化粉体

锂电池正极材料：钴酸锂前驱体混合

锂电正极材料对组分均匀性要求极高。以钴酸锂为例，碳酸锂与氧化钴的混合均匀度直接影响后续高温固相合成的产物纯度。斜式混合机XMX系列在钴酸锂前驱体混合中，30分钟即可达到均匀混合要求，且磨球介质对前驱体颗粒的轻柔研磨增大了反应接触面积，有利于固相反应的充分进行。

电子陶瓷：MLCC介质粉体

多层陶瓷电容器（MLCC）的介质层厚度已进入亚微米级别，这对粉体的均匀性提出了极限要求。钛酸钡基介质粉体在掺杂改性时，需要将微量的稀土掺杂剂（如Dy₂O₃、Y₂O₃，添加量通常仅0.5%-3%）均匀分散在基体粉料中。V型混合机面对"千分级"微量组分的分散需求往往力不从心，而斜式混合机凭借三维无序运动轨迹，能显著提升微量组分的分散均匀度。

粉末冶金：金属粉末与润滑剂混合

粉末冶金压制成型前，需要将金属粉末与微量润滑剂（如硬脂酸锌，添加量0.5%-1.5%）均匀混合。润滑剂的密度（约1.1g/cm³）与金属粉末（铁粉约7.8g/cm³）差异近7倍，常规混合极易出现分层。斜式混合机中30度倾斜造成的轴向滑移运动，能有效打破轻组分"上浮"的倾向，实现密度差异悬殊组分间的均匀分布。

陶瓷色釉料：多色粉料的干法混合

陶瓷色釉料行业面临的核心挑战是颜色一致性。多种金属氧化物着色剂（如氧化钴、氧化铬、氧化铁等）与基础釉料混合时，任何微小的组分偏差都会反映为烧成后的色差。斜式混合机在色釉料混合作业中，不仅能实现肉眼不可察的均匀度，磨球的研磨作用还可进一步细化着色剂颗粒，提高呈色均匀性。

医药行业：原辅料混合

药物制剂中，活性药物成分（API）与辅料（填充剂、崩解剂、润滑剂等）的混合均匀度直接关系到每片药剂的剂量准确性——这是药品质量的法定红线。斜式混合机采用全不锈钢抛光内壁，符合GMP对设备易清洁、无死角的要求。对于API含量低至1%以下的低剂量药物，三维无规则运动轨迹的优势尤为突出。

日化行业：洗涤助剂与香精粉体混合

洗衣粉、洗碗粉等日化产品中，香精微胶囊和功能性助剂（如酶制剂、荧光增白剂）需要在基础粉料中均匀分布。这些添加组分通常颗粒细、密度小，且价格昂贵（以酶制剂为例，每公斤成本远高于基础粉料）。混合不均匀不仅造成产品质量波动，更是直接的经济损失。斜式混合机以较短的混合周期实现高均匀度，在日化行业的规模化生产中正获得越来越多的认可。

斜式混合机 vs. V型/双锥/三维：四类混合设备的差异化定位

湖南粉体装备研究院的产品中心覆盖了多种混合设备，各自有其适用的场景。横向对比有助于做出更精准的选型决策。

V型混合机：擅长流动性好的粉体

V型混合机由两个成一定角度的圆筒焊接成V形，旋转时物料在V形筒体内反复分流与合流。对于流动性好的粉体（如喷雾干燥造粒粉），V型混合机效率很高。但面对流动性差或密度差异大的粉体，分流-合流的二维运动模式无法打破分层趋势，混合效果受限。

双锥混合机：大容量混合的代表

双锥混合机的双锥结构提供了更大的内部空间，SZX系列覆盖了5L到300L的规格，适合中大型批量的混合作业。双锥旋转时，物料沿锥面滑动的路径较长，对于需要"温和混合"的脆性颗粒物料更具优势。不足之处在于，双锥混合机通常不支持加球研磨功能。

三维混合机：多方向复合运动

三维混合机通过筒体的平移、旋转和翻转复合运动，在运动轨迹的复杂度上更进一步。这种"全三维"运动模式对于极难混合的粉体（如纳米粉体与微米粉体的跨尺度混合）具有独特优势。但三维混合机的结构复杂度更高，筒体容积通常较小（多在100L以下），且装料系数低于斜式混合机。

斜式混合机的差异化优势

与上述三类设备相比，斜式混合机的差异化体现在三个维度：

"混合+研磨"复合功能：这是斜式混合机最独特的卖点。V型和双锥混合机通常只能完成混合作业，遇到结块或团聚的物料，需要前置粉碎工序。斜式混合机在混合过程中直接利用磨介打散团聚体，省去了一道工序和一台设备。

运动复杂度与装料系数的平衡：三维混合机的运动轨迹比斜式混合机更复杂，但其代价是筒体容积较小、装料系数偏低（通常在30%左右）。斜式混合机以0.4的装料系数，在保证有效混合强度的前提下，提供了更大的单批次处理量。

30度倾斜的机械稳定性：与三维混合机复杂的多轴运动机构相比，斜式混合机仅有一个旋转轴，机械结构简单、故障率低、维护成本低。这意味着在同等处理能力下，斜式混合机的全生命周期成本更具竞争力。

如何正确操作斜式混合机：从投料到出料的完整指南

装料量控制

严格按照0.4的装料系数进行投料。以XMX-100为例，总容积100L，装料量应为40L（约等于100L×0.4）。实际作业中可通过目测判断：物料装入后，筒体内应有明显的"空余空间"，物料在静止状态下到达筒体截面的40%-50%高度即可。装料过满的直观后果是：运转声音变闷、电机电流升高、出料时粉体均匀度反而下降。

磨球选择与配比

如果需要在混料同时进行研磨打散，磨球的选择需要兼顾物料的硬度和目标效果。聚胺酯球密度低（约1.2g/cm³）、弹性好，适合软质物料的轻柔研磨和对筒壁保护要求高的工况；塑料王球（PTFE球）具有极低的摩擦系数和优异的化学惰性，适合对金属污染极度敏感的物料。

磨球的填充率通常控制在筒体容积的10%-20%之内——磨球太多，挤占了物料的运动空间；磨球太少，研磨效果微乎其微。

混合时间设定

混合时间取决于物料的特性和均匀度要求。以下给出参考范围：

• 密度差异小于2倍、流动性良好的粉体：20-30分钟
• 密度差异2-5倍的粉体：30-60分钟
• 密度差异大于5倍或含微量组分（<3%）：60-90分钟
• 含磨球进行同时研磨作业：适当延长30%-50%

需要注意的是，混合时间并非越长越好。超过最优时间后，已经混合均匀的物料可能因静电吸附或密度分层重新产生偏析。最佳做法是通过不同时间点的取样检测来确定该批物料的最优混合时间。

日常检查与维护

开机前检查四项：筒体紧固螺栓是否松动（尤其注意倾斜安装带来的偏心受力）、电气线路和接地是否正常（粉体作业中静电积累不可忽视）、筒体内是否有上次作业的残留物料、磨球是否需要补充或更换。

运转中注意：倾听运行声音是否平稳（异常的撞击声或摩擦声需要立即停机检查）、观察电机电流是否在正常范围内、检查筒体密封处是否有粉料泄漏。

定期维护：每月检查轴承的润滑状态并补充润滑脂、每季度检查筒体内壁的磨损情况（尤其关注内衬是否有剥离或裂纹）、每年检查电机和传动皮带的磨损程度并按需更换。

斜式混合机常见问题解答

为什么XMX-5和XMX-10的参数看起来一样？

两者的筒体规格（总容积5L、工作容积2L）确实相同，区别在于适配的电机配置和驱动参数有细微差异，XMX-10适配了略高的功率裕度（0.38kW vs 0.37kW），在实际使用中表现更为稳定，适合需要长时间连续运转或物料密度偏高的工况。选择时可将XMX-5视为基础实验款、XMX-10视为增强实验款。

斜式混合机能处理湿料或浆料吗？

斜式混合机的核心设计针对的是干粉混合。虽然不锈钢筒体具有一定的密封性，可以处理含水率较低的半干物料，但不建议用于高含水率的浆料混合——原因有二：浆料在倾斜筒体中容易形成固定区域的堆积，丧失三维扰动的混合效果；液体中的固体颗粒密度分层比干粉更难打破。如果需要浆料混合或分散，立式方形行星球磨机的湿法研磨能力更适合这一需求。

30度倾斜会不会导致筒体偏心磨损？

这是一个实际工程问题。30度倾斜确实会使筒体在旋转时产生偏心力矩，这也是XMX系列在设计时重点考虑的因素。解决方案包括：选用承载力裕度充足的轴承（而非"刚好够用"的规格）、筒体与机架的连接采用加固结构、大规格机型（XMX-200及以上）的机架底部配重设计。在正常使用和维护条件下，偏心磨损不会显著影响设备寿命。

斜式混合机能替代砂磨机吗？

不能。两者在粉碎强度上存在数量级的差距。斜式混合机中磨球的运动能量仅够打散团聚体和进行表面研磨，目标粒度在数十微米级别。而砂磨机通过高速旋转的搅拌轴驱动微小研磨介质（0.3-2mm氧化锆珠）产生极高的剪切和撞击能量，能将物料粉碎至亚微米甚至纳米级。两者的正确关系是协同而非替代：先由斜式混合机完成混料和初研，再由砂磨机完成精细粉碎和分散。

选型五步法：找到最适合你的那款XMX

第一步：确定批次处理量。 将每天需要处理的总粉料量除以每天的作业批次，得到单批次处理量。然后乘以2.5（装料系数0.4的倒数），得到所需的总容积。例如：每天需要处理80L粉料，分4个批次作业，单批次20L，所需总容积约50L，对应XMX-50。

第二步：评估物料特性。 包括各组分之间的密度差异、颗粒粒径差异、是否含有微量组分（<3%）、是否有结块需要打散。密度差异大或含微量组分时，建议选择小一档规格以保证混合均匀度；需要研磨打散时，确认所选型号支持加装磨球。

第三步：确定筒体材质。 按前文所述原则判断：金属离子敏感→刚玉或PU内衬、温度高→不锈钢、噪声敏感→PU、成本优先→不锈钢。

第四步：预留产能空间。 建议按当前需求量的1.3至1.5倍选型。以预留的产能裕度应对订单波动，同时避免设备长期满负荷运行导致的加速磨损。

第五步：确认配套设施。 包括上料方式（人工投料还是真空上料机自动上料）、出料方式（直接倒料还是管道连接）、防爆要求（处理有机粉体时是否需要防爆电机）、除尘接口等。这些配套设施直接影响设备的安装和运行效率。

为什么越来越多的产线正在用斜式混合机替代传统V型混合机

从粉体装备行业的发展趋势来看，斜式混合机的市场份额正在稳步增长，背后的逻辑清晰：

单一功能的设备正在被复合功能设备替代。在产线空间有限、工序节拍紧凑的背景下，一台能同时完成混合和初级研磨的设备，比"V型混合机+振动筛"两台设备的组合更具成本和时间优势。尤其在新能源锂电材料行业，前驱体混合的工艺窗口正在向"混合+细化"一体化方向演进，斜式混合机恰好站在了这一趋势的节点上。

对混合均匀度要求的标准在不断提高。十年前，锂电正极材料前驱体的混合偏差允许在±5%范围内；如今，高端产品的偏差要求已经收窄到±1%甚至更低。传统的二维运动混合模式越来越难以满足这种精度，而斜式混合机以三维无规则运动的物理基础，天然具备更高的均匀度上限。

设备全生命周期成本的考量正在超越采购成本。斜式混合机结构简单、易损件少、维护便利——这些"低调"的特征在设备运行三五年后开始显示出经济价值。以一条日处理量200公斤的陶瓷色釉料产线为例，斜式混合机五年内的综合运行成本（含维护、能耗、停机损失）通常比同规格的三维混合机低20%至30%。

湖南粉体装备研究院的斜式混合机XMX系列，从5L的实验台面到500L的量产专机，为不同规模的粉体混合需求提供了兼具效率与经济性的解决方案。其30度倾斜设计并非炫技式的工程差异，而是对粉体运动规律的深刻理解——从有序到无序，从二维到三维，从单向到复合——每一步改变都指向同一个目标：让不同密度、不同粒径、不同比例的粉体，在最短的时间内，达到最高的均匀度。
