低温行星球磨机破解抹茶研磨氧化变色难题 冷控超细粉碎锁住鲜绿风味

为什么抹茶研磨不能只看细度？温度才是隐形杀手

高品质的抹茶粉讲究“鲜绿、细腻、回甘”。很多制粉企业在追求细度时，往往把重心放在转速、时间和磨球级配上，却忽略了一个更关键的变量：研磨温度。当研磨腔温度超过35℃时，茶叶中的叶绿素开始降解，茶多酚与多酚氧化酶发生褐变反应，原本翠绿的粉末会在数小时内转为黄绿甚至暗褐；与此同时，萜烯类、芳香醇等挥发性风味物质大量逃逸，最终得到的是颜色暗淡、香气寡淡的“次级抹茶粉”。

解决这一问题的核心思路不是简单降低转速，而是为研磨过程提供一个稳定、可控的低温环境。湖南粉体装备研究院有限公司推出的低温行星球磨机，正是针对这一类热敏物料设计的解决方案。它把行星球磨机的高能研磨优势与制冷装置的温控能力结合，可将球磨空间温度稳定控制在5-15℃区间，在实现超细粉碎的同时，最大限度保留物料的色、香、活性成分。

抹茶研磨的三大隐性痛点

氧化褐变：叶绿素与茶多酚的热敏底线

抹茶属于未发酵茶，茶叶细胞内完整保留了多酚氧化酶。在常温研磨过程中，磨球与物料的高速撞击会释放大量机械能，其中约80%以上转化为摩擦热。当局部温度超过40℃时，多酚氧化酶活性显著增强，儿茶素与酶促反应生成醌类聚合物，颜色由绿转褐。更严重的是，这种褐变反应在出料后仍会继续，即使后续包装充氮，也无法逆转已经生成的褐变产物。

叶绿素本身对光和热同样敏感。抹茶粉之所以呈现出标志性的“抹茶绿”，正是叶绿素a和叶绿素b共同作用的结果。长时间高温研磨会导致叶绿素脱镁，颜色由鲜绿变为灰绿。消费者在购买抹茶时，颜色是第一判断标准，一旦失去翠绿外观，产品溢价能力将大幅下降。

风味挥发：芳香物质在摩擦热中逃逸

茶叶的香气由数百种挥发性化合物组成，包括芳樟醇、香叶醇、茉莉内酯、橙花叔醇等。这些物质的沸点普遍较低，部分在60-80℃即开始大量挥发。传统研磨设备如果散热不足，研磨腔温度可达50℃以上，相当于在制粉过程中对茶叶进行了一次“低温烘烤”，香气损失难以避免。

低温行星球磨机的价值在于：它通过持续制冷把研磨腔温度压低，芳香物质的蒸汽分压随之降低，挥发速度显著减缓。实验对比显示，在相同细度（D50约5μm）条件下，低温研磨的抹茶粉香气保留率比常温研磨高出20%以上。

粒度不均与团聚：静电与油脂让细粉“结团”

抹茶粉的脂肪含量约为1%-2%，但在超细粉碎后，颗粒比表面积急剧增大，表面能升高，油脂与水分容易在颗粒间形成黏附桥。常温研磨时，温度升高会软化脂肪，进一步加剧颗粒团聚。最终出粉的粒度分布变宽，出现大量“假性粗颗粒”——它们并非没有磨细，而是团聚成肉眼可见的团块。

低温环境下，脂肪处于相对硬化状态，颗粒间黏附力下降；同时低温研磨减少了静电积累，粉末流动性更好，出料后更易于筛分和包装。这对后续冲调时的溶解性和悬浮稳定性都有直接影响。

低温行星球磨机的冷控研磨逻辑

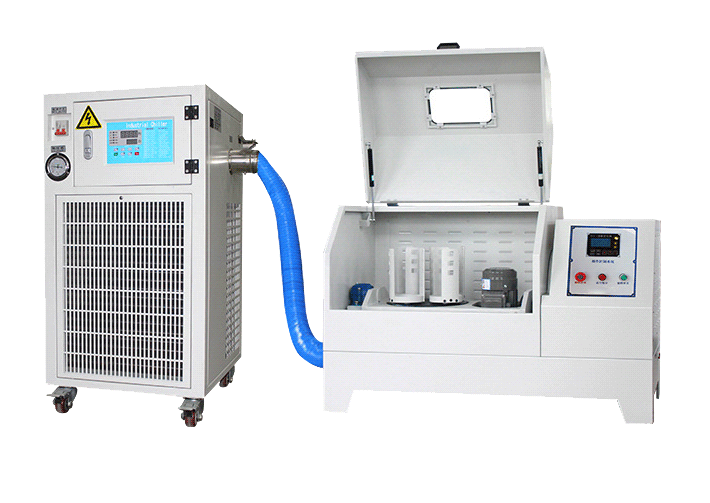

空调压缩制冷循环：把研磨腔变成可控恒温环境

低温行星球磨机并非简单地在设备旁边放一个风扇，而是采用空调压缩制冷原理。制冷系统产生的冷气通过循环风道进入研磨腔区域，持续带走球磨罐外壁和行星盘周围的热量。这种主动制冷方式的优势在于：它不受环境温度和研磨强度的限制，即使在高转速、长时间运行条件下，也能把研磨腔温度维持在设定区间。

制冷系统结构相对简单，操作与维护便捷，能耗也低于液氮深冷方案。对于大多数热敏物料（如抹茶、药物、食品配料），5-15℃的温控区间已经足以阻断主要的热降解和酶促反应，同时又不需要付出高昂的液氮消耗成本。

行星运动：公转加自转复合的均匀能量输入

低温行星球磨机在基础运动方式上与常规行星球磨机一致：球磨罐在绕主轴公转的同时，罐体自身也在做反向自转。磨球在公转离心力和自转离心力共同作用下，形成复杂的螺旋翻滚轨迹，对物料施加高频冲击、剪切和研磨作用。这种复合运动使得能量输入均匀分布，避免了单一方向冲击造成的局部过热。

在抹茶研磨中，均匀的能量输入意味着每一批次的温度曲线更稳定，不会出现“局部热点”。对于需要批间一致性的食品与化妆品原料生产，这一点尤为关键。

5-15℃温度窗口：抹茶品质的“安全区”

为什么把目标温度设定在5-15℃而不是更低？这是因为温度过低会带来新的问题：空气中的水分在罐体表面凝结，可能进入研磨体系，导致物料吸水结块；同时，过度低温会增加能耗和设备负担。5-15℃的区间既远低于多酚氧化酶的最适活性温度（约25-40℃），又高于环境露点，能够兼顾品质保护、能耗控制和运行稳定性。

XMQ系列参数谱系与选型决策

湖南粉体装备研究院的低温行星球磨机XMQ系列覆盖了从实验室小试到中试规模的完整需求，具体型号为XQM-0.4A至XQM-16A。下表汇总了核心规格：

从参数表中可以读出几个选型信号：

小规格机型（0.4A-4A）采用220V单相电源，适合实验室和小批量试制；大规格机型（8A-16A）功率提升，处理量增加，适合工艺验证和中试放大。XQM-16A转用380V三相电源，电机的持续输出能力更强，适合连续作业。

转速随规格增大而递减，这是工程放大的必然规律。大规格行星盘直径增加，即使公转转速降低，罐体所受的离心加速度依然足够，保证了研磨强度不下降。同时较低转速也意味着更低的单位时间产热量，与低温系统配合更加从容。

实验室到产线：如何按容量选型号

对于抹茶研发阶段，建议从XQM-2A或XQM-4A起步。这两种规格单次可处理50-500g级别的物料，足够完成配方筛选和工艺参数优化。如果目标市场是小批量高端抹茶或定制食品原料，XQM-4A-XQM-8A是性价比更高的选择。当需要连续供货、批量达到几十公斤级时，再考虑XQM-12A或XQM-16A，并配套自动筛分和包装单元。

球磨罐材质与磨球匹配

抹茶的细度和品质不仅取决于主机，还与球磨罐和磨球材质密切相关。抹茶对金属异味和颜色变化极为敏感，因此推荐使用氧化锆球磨罐或刚玉球磨罐，配合氧化锆磨球。氧化锆硬度高、耐磨性好，且化学惰性强，不会引入金属离子污染。如果成本敏感，也可选用不锈钢罐，但需确保内壁抛光等级足够，并在研磨前进行充分清洗，避免残留异味。

磨球直径通常采用混合级配：大球（如10mm）负责破碎粗颗粒，中球（5mm）负责细化，小球（2-3mm）负责终粉研磨。球料比一般控制在5:1到8:1之间，具体根据原料初始粒度和目标细度调整。

真空球磨罐的额外价值

产品参数中提到，各型号均可选配真空球磨罐。对于抹茶而言，真空或惰性气氛研磨有两重好处：一是进一步降低氧气浓度，抑制氧化反应；二是减少研磨过程中的水分凝结风险，特别是在夏季高湿环境下。如果产能允许，建议中试及量产阶段优先考虑真空罐配置。

抹茶研磨实战工艺：从蒸青叶到超细粉

原料预处理：含水率与初始粒度

抹茶原料通常是经过蒸汽杀青、干燥后的碾茶。入磨前建议将含水率控制在3%-5%之间。含水率过高，粉末容易粘壁成团；过低，则茶叶纤维脆性增强，虽然容易磨细，但香气保留率会下降。如果原料含水率高于7%，应先使用干燥设备进行预干燥。

初始粒度同样影响研磨效率。将碾茶先通过小型实验室筛分机进行粗筛，去除茎梗和粗硬颗粒，再进入低温行星球磨机，可以减少磨球冲击阻力，缩短研磨时间，降低总产热量。

球料比、转速与填充率设定

推荐球料比为6:1，即磨球总质量为物料质量的6倍。填充率控制在球磨罐容积的1/3左右，给磨球和物料留出足够的运动空间。转速设定建议先高后低：前15分钟采用中高速（公转约250-300rpm）进行粗破碎，后30-60分钟降低至中速（公转约180-220rpm）进行精细研磨。这种分段策略可以减少持续高热，同时获得更窄的粒度分布。

分段研磨与出粉判定

抹茶粉的目标细度通常在D50=5-10μm之间，高端抹茶甚至要求D50<5μm。不建议一次性研磨到位，而是采用“粗磨-静置-复磨”的三段流程：第一段粗磨至D50约20μm，出料后让物料散热；第二段复磨至D50约10μm；第三段根据目标细度进行精磨。每段之间让物料在低温环境中静置10-15分钟，可有效避免热量累积。

出粉判定可以结合筛网检测：使用200目或400目筛网进行手动筛分，观察残留量和颗粒状态；如果条件允许，使用激光粒度仪检测D50和粒度分布更为准确。

不止抹茶：低温行星球磨机的跨行业价值

食品与医药领域的风味保护

除了抹茶，低温行星球磨机还适用于其他热敏食品原料：绿茶粉、乌龙茶粉、可可粉、香料粉、植物提取物等。在医药领域，许多API（活性药物成分）在高温下会发生晶型转变或降解，低温研磨可以保留其理化稳定性。例如某些维生素、酶制剂和益生菌粉末，对温度极为敏感，低温研磨是常规设备的必要替代方案。

电子陶瓷与磁性材料

在电子陶瓷行业，MLCC介质粉、压电陶瓷粉、热敏电阻粉等物料对杂质和温度都很敏感。低温研磨可以减少颗粒表面因热活化而产生的预烧结现象，有利于后续成型和烧结。对于Ni-Zn、Mn-Zn铁氧体等磁性材料，低温研磨能抑制氧化反应，保持磁性能的一致性。

锂电与催化剂材料

锂电正极材料如钴酸锂、锰酸锂、磷酸铁锂前驱体，在研磨过程中如果温升过高，可能发生表面氧化或晶格缺陷，影响电化学性能。低温行星球磨机为这一类材料提供了可控的研磨环境。催化剂、荧光粉、稀土抛光粉等同样可以从低温研磨中获得更稳定的活性与表面状态。

设备维护与常见问题

日常维护四项

第一，每次使用后清理球磨罐和磨球，避免残留物料交叉污染。第二，定期检查制冷系统的冷凝器和循环风道，确保散热效率。第三，检查行星盘齿轮和传动皮带的润滑状态，按照设备手册周期补充润滑脂。第四，每季度校准一次温度传感器，确保温控读数准确。

五大常见问答

问：低温行星球磨机和普通行星球磨机最大区别是什么？ 答：核心区别在于是否配备制冷系统。普通行星球磨机依赖自然散热，长时间研磨温升明显；低温行星球磨机通过主动制冷把研磨腔温度控制在5-15℃，适合热敏物料。

问：制冷系统会不会大幅增加能耗？ 答：制冷系统采用的是空调压缩制冷原理，能耗低于液氮深冷方案。对于抹茶、医药、食品等附加值较高的物料，能耗增加通常远小于品质提升带来的价值。

问：可以用它研磨含油脂较高的食品物料吗？ 答：可以。低温状态下脂肪硬度增加，反而有助于减少颗粒团聚。但需要注意控制初始含水率和研磨时间，避免油脂在罐壁形成油膜。

问：真空球磨罐是否必需？ 答：对于抹茶而言，真空罐不是必需，但能进一步降低氧化风险，特别适合对颜色和香气要求极高的高端产品线。

问：出料细度达不到预期怎么办？ 答：可以从四个方面排查：球料比是否合适、磨球级配是否合理、研磨时间是否充分、原料初始粒度是否过大。如果温度控制正常而细度不足，通常是研磨时间或球料比问题。

与产线其他设备的协同：从研磨到包装

单台低温行星球磨机可以解决核心制粉问题，但完整的抹茶生产线还需要前后端设备配合。前端建议使用立式方形行星球磨机进行预研或对比实验，筛选出最优研磨参数；后端则通过三次元旋振筛进行粒度分级，确保产品批次一致。对于需要惰性气氛保护的包装环节，可结合有机玻璃手套箱完成称量、转移和装袋，避免抹茶粉在空气中吸湿氧化。

对于需要进一步放大的场景，湖南粉体装备研究院的低温行星球磨机系列可提供从XQM-0.4A到XQM-16A的多种规格，并与筛分、混合、手套箱等设备形成完整的粉体处理方案。无论是高端抹茶、热敏食品，还是电子陶瓷和医药粉末，冷控研磨都正在成为品质控制的关键一环。

写在最后

抹茶研磨的核心矛盾在于：要细，就必须给足能量；给足能量，就会产热；产热，就会破坏品质。低温行星球磨机通过制冷与研磨的一体化设计，把这个矛盾从“二选一”变成了“可兼顾”。它不是单纯把物料磨细，而是在可控温度下完成粉碎，让颜色、香气和活性成分尽可能完整地保留下来。对于正在布局高端抹茶、热敏食品粉或精密陶瓷粉体的企业，这套技术路径值得纳入工艺升级清单。
