对辊破碎机工作原理与出料细度调节教程

对辊破碎机为何成为实验室细碎的首选

对辊破碎机（又称双辊破碎机、对辊式破碎机）以其结构简洁、出料粒度均匀可调、维护成本低的特点，成为矿石、煤炭、石灰石等中低硬度物料中碎和细碎环节的主力设备。尤其在实验室和科研领域，对辊破碎机凭借其精准的出料细度调节能力——通过改变两辊之间的间隙即可精确控制出料粒度——成为样品预处理流程中不可或缺的破碎设备。

湖南粉体装备研究院有限公司的SGP系列对辊破碎机，规格200×240，给料粒度≤10mm，出料粒度≥150目，处理量300kg/h，电机功率仅1.5KW，紧凑的机身和精确的细度控制使其成为实验室和中小产能工况的理想选择。

对辊破碎机的核心工作原理

双辊反向旋转的挤压破碎机制

对辊破碎机的破碎过程可以拆解为三个阶段：物料进入、挤压破碎、排料输出。

物料进入阶段： 物料从给料口落入两个平行安装的圆柱形辊子之间。两个辊子以相反方向旋转（即一个顺时针、一个逆时针），辊面的摩擦力将物料拽入两辊之间的破碎腔。物料能否被顺利咬入，取决于物料直径与辊子直径的比值以及辊面摩擦系数，这是对辊破碎机给料粒度上限的物理约束。

挤压破碎阶段： 物料进入破碎腔后，受到两个辊子的挤压、剪切和劈裂三种力的综合作用。其中挤压力是主要的破碎力，来源于辊子对物料的法向压力；剪切力来源于两个辊面反向运动产生的切向摩擦力；劈裂力则是在物料内部应力集中点产生的拉伸应力。这三种力的耦合使物料沿薄弱面断裂，形成粒度更小的碎块。

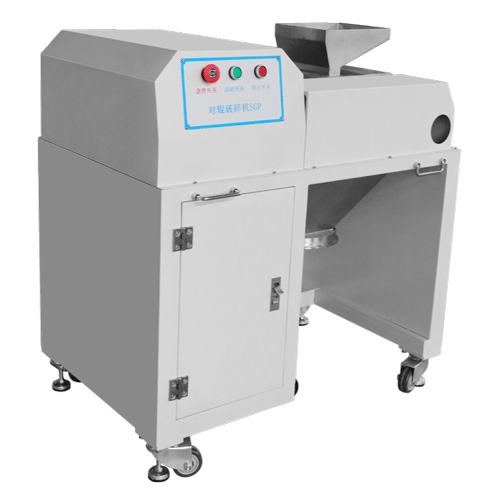

湖南粉体装备研究院SGP系列对辊破碎机，出料细度可精确调节

排料输出阶段： 破碎后的物料在重力作用下从两辊间隙排出。出料粒度由辊间隙直接决定——间隙越小，出料越细；间隙越大，出料越粗。这种"间隙即粒度"的线性对应关系，使对辊破碎机成为所有破碎设备中出料细度调节最直观、最精确的类型。

对辊破碎机的四大核心组件

一台完整的对辊破碎机由以下四个核心组件构成：

1. 辊子组件： 两个平行安装的圆柱形辊子，其中一个为固定辊，另一个为可调辊。辊面通常带有齿形、槽形或平滑设计，材质为高锰钢或其他耐磨材料。齿形辊面适合破碎硬度较高的物料，能提供更强的咬合力；平滑辊面则适合破碎脆性物料，出料更均匀。

2. 传动装置： 电动机通过皮带轮或减速机驱动两个辊子反向旋转。SGP系列对辊破碎机采用1.5KW电动机，运行平稳，噪音低，适合实验室环境使用。

3. 调整装置： 通过楔形块或液压装置调节两辊之间的间隙，控制出料粒度。楔形块调整结构简单可靠，适合实验室设备；液压调整则调节更快速精确，多用于大型工业设备。

4. 弹簧保险装置： 当不可破碎物（如金属块）进入破碎腔时，弹簧自动压缩使可调辊后退，增大辊间隙让异物通过，避免设备损坏。过载消除后弹簧自动复位，恢复正常工作间隙。

出料细度调节的完整教程

方法一：楔形块调节法（SGP系列标准配置）

楔形块调节是对辊破碎机最常用的出料细度调整方式，操作步骤如下：

步骤1：停机确认 调节前必须停机，切断电源，确保设备完全静止。在调节过程中严禁启动设备。

步骤2：松开锁紧螺栓 找到可调辊侧的楔形块锁紧螺栓，使用扳手逆时针旋转松开。松开程度以楔形块能自由移动为宜，不宜完全卸下。

步骤3：调整楔形块位置 向上提起楔形块，两辊间隙减小，出料变细；向下放下楔形块，两辊间隙增大，出料变粗。每次调整量建议不超过1mm，逐步逼近目标粒度。

步骤4：测量辊间隙 使用塞尺测量两辊之间的实际间隙。SGP系列对辊破碎机的辊间隙调节范围通常为0.1~5mm，对应出料粒度从150目到数毫米。

步骤5：锁紧固定 确认间隙达到目标值后，顺时针拧紧锁紧螺栓，固定楔形块位置。紧固力矩应均匀，避免单侧过紧导致辊面偏斜。

步骤6：试运行验证 启动设备，少量给料试运行，取出口物料进行筛分检测，验证实际出料粒度是否符合要求。如偏差较大，重复步骤2~5进行微调。

方法二：垫片调节法

部分对辊破碎机在可调辊轴承座与机架之间设有垫片组，通过增减垫片数量来改变辊间隙。垫片调节的精度取决于垫片厚度，通常配置0.5mm、1mm和2mm三种规格的垫片，可组合出任意整数和半整数毫米的间隙值。

垫片调节法的优点是间隙值固定明确，不受振动影响；缺点是调节过程需拆卸螺栓，操作较为繁琐，适合不频繁调整细度的工况。

出料细度与辊间隙的对应关系

对辊破碎机的出料粒度并非完全等于辊间隙，实际出料粒度通常略大于辊间隙值，这是由于物料在破碎腔中的通过并非严格限制在间隙范围内——部分物料会以略大于间隙的尺寸"挤过"。经验公式为：

实际出料D90 ≈ 辊间隙 × 1.2~1.5

其中系数1.2~1.5取决于物料硬度、辊面类型和给料粒度。硬度高、辊面平滑的工况取较小系数；硬度低、齿形辊面的工况取较大系数。

SGP系列对辊破碎机的典型细度调节范围如下：

出料细度的影响因素与优化策略

物料特性的影响

不同物料在对辊破碎机中的破碎行为差异显著，主要受以下三个因素影响：

硬度： 莫氏硬度5以下的物料（如石灰石、煤炭、石膏）适合对辊破碎，出料粒度均匀；硬度6以上的物料（如花岗岩、铁矿石）破碎比降低，辊面磨损加快，需选择高铬铸铁或堆焊辊面。

脆性： 脆性物料（如玻璃、陶瓷原料）在对辊破碎中容易沿解理面断裂，出料呈片状或针状；塑性物料（如沥青、某些塑料）则可能在辊间被压扁而非碎裂，不适合对辊破碎。

含水量： 含水量5%以下的干物料破碎效果最佳；含水量过高会导致物料粘辊，降低破碎效率并造成出料不均匀。对于含水量较高的物料，可在给料前进行干燥预处理。

辊面类型的选择与更换

辊面类型直接影响破碎效率和出料形貌：

• 平滑辊面： 出料粒度最均匀，适合要求严格粒度控制的实验室工况。缺点是咬合力弱，大块物料不易进入破碎腔
• 齿形辊面： 咬合力强，适合进料粒度较大的工况。出料中含一定比例的片状和针状颗粒
• 槽形辊面： 介于平滑和齿形之间，兼顾咬合力和出料均匀性

SGP系列对辊破碎机的辊子采用耐磨材质制造，辊面磨损后可通过车削修复或整体更换。日常使用中应定期测量辊面磨损量，当辊面直径减少超过5%时建议修复或更换，以确保出料粒度的稳定性。

给料方式对出料均匀性的影响

给料方式是影响对辊破碎机出料均匀性的重要但常被忽视的因素。理想的给料状态是物料沿辊面全长均匀分布、流量恒定。不均匀给料会导致以下问题：

• 集中给料在辊面中部，造成中部磨损快、两端磨损慢，辊面形成凹槽
• 间歇给料导致破碎负荷波动，出料粒度不均匀
• 单侧给料造成辊面偏磨，间隙不均匀

建议在给料口上方安装振动给料器或手动匀料装置，确保物料沿辊面全长均匀进入破碎腔。

对辊破碎机与其他破碎设备的对比选型

对辊破碎机 vs 颚式破碎机

颚式破碎机擅长粗碎，破碎比大（4~6），适合将大块原料（数十毫米至数百毫米）破碎至中等粒度。但对辊破碎机的出料粒度更均匀、更细，且调节更精确。在典型的破碎流程中，颚式破碎机常作为粗碎段设备，对辊破碎机作为细碎段设备，两者串联使用可获得从大块到目级的完整破碎链路。

对辊破碎机 vs 实验颚式破碎机

实验颚式破碎机（EP系列）是专为实验室设计的小型颚破，虽然也能实现较细的出料，但出料粒度均匀性不如对辊破碎机。对辊破碎机在出料粒度≤2mm的工况下优势明显，而实验颚破更适合10mm以上的粗碎任务。

与球磨机的工艺衔接

对辊破碎机的出料可作为球磨机的进料，形成"对辊破+球磨"的两段粉碎工艺。对辊破将原料从10mm破碎至1~2mm，球磨机再进一步研磨至微米级或亚微米级。这种两段工艺比单段球磨的效率高30%~50%，且球磨介质的损耗显著降低。

对辊破碎机的日常维护与故障排除

日常维护清单

常见故障与处理

出料粒度偏粗： 检查辊间隙是否变大（楔形块松动或辊面磨损），调整间隙至目标值。如辊面已严重磨损，需车削修复或更换辊套。

出料粒度不均匀： 检查给料是否均匀分布，辊面是否存在偏磨或局部凹槽。偏磨需调整轴承座平行度，凹槽需修复辊面。

设备振动异常： 检查基础螺栓是否松动，辊面是否有异物粘附，轴承是否缺油或损坏。异常振动必须及时处理，否则会加速辊面和轴承的损坏。

弹簧频繁动作： 表明给料中有过多不可破碎物或物料硬度过高。需加强给料前的异物分选，或考虑更换更耐磨的辊面材质。

对辊破碎机结构简洁、维护方便，湖南粉体装备研究院的SGP系列以1.5KW的极低功耗实现300kg/h的处理量，是实验室和中试产线实现精准细碎的最佳选择。配合齿辊破碎机和小型撕碎机，可构建从粗碎到细碎的完整破碎工艺链。
