纳米砂磨机产能爬坡与分散奥秘 200nm以下浆料如何稳定放大

纳米砂磨机为什么能成为200nm以下浆料的主力装备

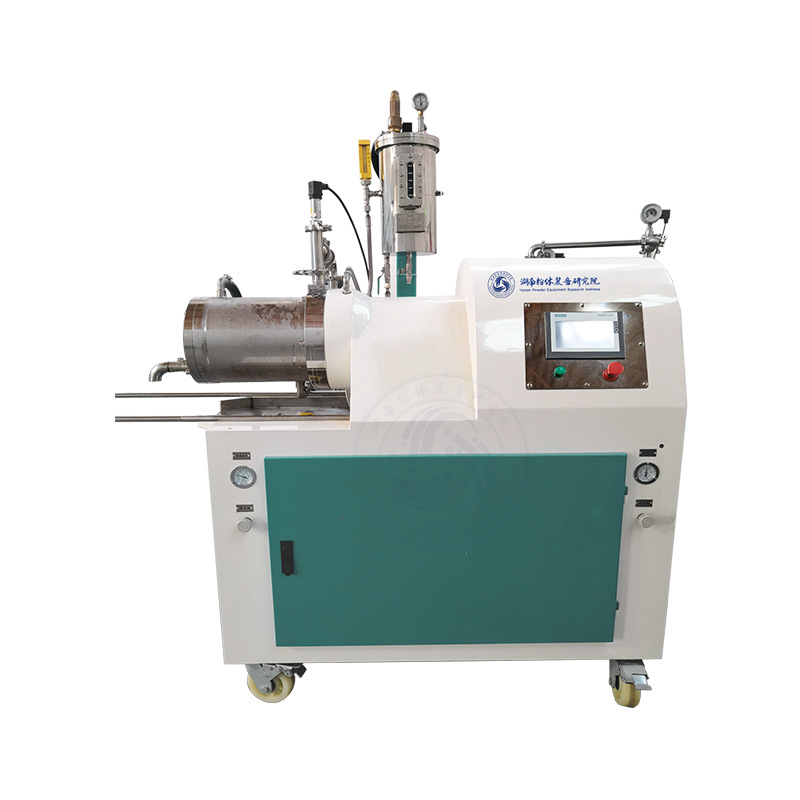

量产型纳米砂磨机

量产型纳米砂磨机 TC-FT 系列

把固体颗粒粉碎到亚微米甚至纳米级,光靠撞击、挤压并不够。纳米砂磨机采用湿法研磨方式,让浆料与研磨介质 $锆珠、氧化锆珠、玻璃珠等$ 在密闭研磨腔内做高速相对运动,通过剪切、摩擦、冲击三种能量叠加,把团聚体打散、把大颗粒磨细,最终获得D50在200nm甚至100nm以下的稳定浆料。这种"把团聚体拆开、让原生颗粒悬浮"的过程,就是分散与研磨的真正含义。

在锂电正极浆料 $L F P 、 N C M 、磷酸锰铁锂$ 、电子浆料 $银浆、铝浆、碳浆$ 、油墨 $U V 油墨、胶印油墨$ 、医药 $载药脂质体混悬液$ 、涂料 $汽车漆、工业重防腐漆$ 、陶瓷 $氧化铝、氧化锆、氮化硅$ 这些典型行业里,纳米砂磨机几乎已经是不可替代的标配装备。能否稳定地跑到纳米级、能否在不同批次之间复现相同粒径,直接决定了产品的合格率和成本结构。

想从实验室的0.3升小罐一路放大到6吨/批的产线规模,中间藏着很多看不见的工程细节:线速度、研磨介质大小、装机功率、分离形式、温升控制、进料方式,每一项都是放大失败的常见原因。下面把这一整套分散逻辑拆开讲清楚。

拆解一:线速度决定上限,转速只是表象

砂磨机的核心不是"转速多快",而是"线速度多高"。线速度是研磨盘 $棒销、涡轮、销盘$ 边缘的实际运动速度,直接决定了单位时间内给到研磨珠的能量强度,也就决定了能把颗粒磨到多细。

量产型 TC-FT5 容积 5L,转速 1470r/min,线速度 12.9m/s
量产型 TC-FT30 容积 30L,转速 828r/min,线速度 13.7m/s
量产型 TC-FT60 容积 60L,转速 596r/min,线速度 13.4m/s
量产型 TC-FT150 容积 150L,转速 450r/min,线速度 13.4m/s

可以看到一个反直觉的现象:研磨腔越大,转速反而越低,这是为了用更宽的盘面去维持同等线速度。线速度是分散能量的根,转速只是工程实现手段。线速度上去了,珠子和颗粒之间的剪切、冲击频率才上得去,细度才有望跑进200nm以下。线速度掉到9m/s以下,珠子的能量不够,极限细度就卡在500nm左右下不去。

但线速度也不是越快越好。超过15m/s以后,发热剧增、磨损加剧、研磨珠碎裂概率明显上升,反而带来金属污染和滤网堵塞。所以行业里 10-14m/s 是高产型砂磨机的甜区,既能把粒度推过纳米门槛,又不会让设备提前报废。

拆解二:研磨介质选择是分散效率的"看不见的开关"

同样一台 TC-FT30,换不同的珠子,出来的浆料细度和稳定性会差好几个档次。纳米砂磨机常用的研磨介质有几种:

氧化锆珠 $Y - T Z P$ :密度 6.0g/cm³ 左右,硬度高、磨损低,是锂电正极、电子浆料、化妆品色浆的主力选择,几乎不引入金属污染
锆珠 $硅酸锆$ :密度 4.2g/cm³,成本更低,适合对金属离子不敏感的涂料、油墨行业
玻璃珠:密度 2.5g/cm³,便宜但磨损高,只用于对纯度要求不高、粒径要求在亚微米级 $300 - 500 n m$ 的场景

珠子直径的选择直接决定能磨多细:

0.3-0.4mm 珠子:极限细度能到 100nm 以下,但产能低、易堵网,适合高端电子浆料
0.6-0.8mm 珠子:200-500nm 范围的主力,产能与细度的平衡点
1.0-1.4mm 珠子:产能大,极限细度只能到 500nm-1μm,适合涂料、油墨这种"够用就行"的场景

经验法则:目标细度 ÷ 10 ≈ 珠子直径。目标 200nm 用 0.2mm 珠有困难,目标 200nm 选 0.3-0.4mm 珠更现实。这是产线调试的入门心法。

拆解三:动态分离 vs 静态筛网,放大失利的关键节点

研磨腔再大,出不来料也是白搭。砂磨机的研磨介质 $珠子$ 与浆料分离这一步,在小设备和大设备上是完全不同的工程问题。量产型纳米砂磨机有两种主流分离方式:

静态筛网分离:TC-FT5、TC-FT10 用的是这种,通过固定在腔体出口的筛板 $开缝 0.1 - 0.3 m m$ 把珠子挡在里面、让浆料流出去。结构简单、成本低,但筛网易堵、易磨损
动态缝隙分离:TC-FT0.3 用的是这种,靠旋转的离心力把珠子甩回腔体,浆料从动态形成的缝隙流出。对 0.3mm 以下的细珠非常友好,堵网风险低

产能从 30L 放大到 150L 时,分离形式必须重新评估。30L 用 0.4mm 珠配静态筛网能跑得动,放大到 150L 时,流量翻 5 倍,筛网易击穿,珠子随浆料一起漏出来,污染浆料、损坏下游设备。所以量产型 TC-FT30 以上都改用静态筛网,但筛网缝隙要随珠径同步调整,这是产线工艺员必须盯紧的参数。

拆解四:温升是产能爬坡的隐形天花板

研磨本质上是个能量转化过程,99% 的能量最终都变成热。算一笔账:TC-FT60 装机功率 75kW,假设只有 30% 的能量进了研磨腔,那也有 22.5kW 持续变成热量。这些热量 1 小时能把 200L 浆料从 25℃ 抬到 60℃ 以上。

浆料温度一过 50℃,问题就来了:

锂电正极浆料里的 PVDF 粘结剂开始降解,粘度和涂布性能会漂移
油墨里的光引发剂活性改变,UV 固化窗口会变
医药混悬液里的活性成分可能失活
化妆品里的香精、活性物挥发

量产型 TC-FT5/10/30/60/150 全部标配夹层冷却,冷却水走研磨腔外壳,把热量带走。产线调试时,进出水温差控制在 3-5℃ 是健康状态。温差超过 8℃,说明冷却能力不够,要么降转速、要么降进料速度、要么上更大制冷机组。温差低于 2℃,说明浆料黏度可能已经异常,得检查进料端。

拆解五:从实验型 TC-FT0.3 到量产型 TC-FT150 的放大路径

很多工厂都遇到过"实验室数据漂亮,产线复现不出来"的痛点。问题往往出在放大方法上。把实验型小罐的数据直接搬到产线,十有八九会失败。正确的做法是分三步走:

第一步:在 TC-FT0.3 上锁定工艺窗口

TC-FT0.3 实验型卧式棒销纳米砂磨机容积只有 0.3L,但 2875r/min 的高转速让线速度达到 10.6m/s,完全能模拟量产型的分散强度。

0.3-0.4mm 氧化锆珠
60-70% 装填率
浆料黏度 50-500mPa·s
单次过网 3-5 遍

在这个基准上,细度、黏度、稳定性三个参数都跑通后,记下"单位能耗" $k W h / k g$ 和"线速度"两个核心数字。这两个数字从 0.3L 到 150L 是基本不变的,变的是容积和总功率。

第二步:小试 TC-FT5/10,验证放大规律

TC-FT5 容积 5L,装机 15kW,处理能力 20-150L/h,适合中试小批量验证。TC-FT10 容积 10L,装机 22kW,处理能力 30-300L/h,适合中试放大验证。

这一步的核心不是把产能拉满,而是看单位能耗有没有突变。如果 TC-FT0.3 是 0.8kWh/kg,TC-FT5 跑到 1.2kWh/kg,放大基本顺利;如果直接跳到 2.5kWh/kg,说明珠径选大了、线速度掉下来了,得回去调工艺。

第三步:量产 TC-FT30/60/150,固化产线参数

TC-FT30 容积 30L,装机 45kW,产能 100-1000L/h,适合中批量产线
TC-FT60 容积 60L,装机 75kW,产能 200-2000L/h,适合主流产线
TC-FT150 容积 150L,装机 160kW,产能 800-6000L/h,适合大产能产线

到了这一步,单位能耗应该稳定在 TC-FT0.3 的 1.1-1.3 倍以内。如果超出这个范围,就要检查冷却能力、筛网状态、珠子损耗这三大变量,而不是去改配方。

实战案例:锂电正极磷酸铁锂浆料的产能爬坡

某头部锂电材料厂需要把 LFP $磷酸铁锂$ 浆料从 200L 扩大到 8 吨/批的产线规模,目标是 D50 控制在 180nm 以下、单批过网时间 4 小时内完成。

痛点

实验室 0.3L 小罐能稳定磨到 150nm,但产线 200L 罐只能到 280nm
不同批次之间 D50 波动 ±50nm,涂布窗口不稳
砂磨机研磨腔温度经常冲到 65℃,PVDF 粘结剂降解风险高

方案

把小罐用的 0.3mm 氧化锆珠换成 0.4mm,牺牲一点极限细度换稳定性
量产线 TC-FT60 装机 75kW,线速度定在 13.4m/s
装填率从 70% 调到 65%,给散热留余量
夹层冷却水流量加大,控制进出口温差 ≤5℃
进料泵从齿轮泵换成螺杆泵,降低剪切发热

结果

D50 稳定在 170-200nm,批次波动 ±15nm 以内
单批研磨时间从 6.5 小时压缩到 3.8 小时
研磨腔温度稳定在 38-42℃
珠子单次使用寿命从 800 小时延长到 1500 小时

这就是纳米砂磨机产能爬坡的典型路径:实验室定基调、中试验证放大规律、量产固化工艺。三个阶段都做对,200nm 以下浆料才能稳定跑到 8000L/h 的产线规模。

常见问题解答

Q1:为什么我的 TC-FT30 磨出来的浆料细度总是卡在 300nm 下不去?

先检查三件事:线速度是不是 13m/s 以上、珠子直径是不是 0.4mm 以下、装填率是不是在 60-70%。这三项任何一项不达标,极限细度就会卡在 300nm。如果三项都达标但还是下不去,就要查浆料黏度——超过 1000mPa·s 后,浆料在腔内流动不畅,珠子的能量传不到颗粒上,需要先降黏再磨。

Q2:筛网老是堵,怎么办?

筛网堵塞 80% 是因为浆料里有大颗粒团聚体。在进砂磨机之前加一道 100 目粗筛,把团聚体先挡掉,筛网寿命会延长 3-5 倍。剩下 20% 是因为浆料黏度过高或装填率过高,这两个调下来就能解决。

Q3:怎么判断珠子该换了?

新珠子表面是光滑的,用到后期会变粗糙、出现裂纹、棱角变圆。简单判据:装机功率比初始值高出 15% 以上说明珠子磨小了,需要补新珠;装机功率比初始值低 10% 以上说明珠子碎了或堵在筛网前,需要全套更换并清洗研磨腔。

Q4:动态分离和静态筛网到底选哪个?

如果你用 0.3mm 以下的细珠、做 200nm 以下的浆料,选动态分离 $T C - F T 0.3 这种$ ,因为细珠配静态筛网根本流不通。如果你用 0.6mm 以上的珠子、做 500nm 左右的浆料,选静态筛网 $T C - F T 30 以上$ ,结构简单、维护方便、产能大。

选型一句话总结

实验阶段选 TC-FT0.3,把工艺窗口跑通;中试阶段选 TC-FT5 或 TC-FT10,验证放大规律;量产阶段按产能需求从 TC-FT30 $中批量$ 、TC-FT60 $主流产线$ 、TC-FT150 $大产能$ 三档里挑。线速度 13m/s 是 200nm 浆料的入门门槛,0.3-0.4mm 氧化锆珠是分散效率的最优解,夹层冷却是产能爬坡的安全阀。

纳米砂磨机不是"越大越好",而是"匹配工艺窗口越精准越好"。把上述五个维度吃透,从 0.3L 实验室到 150L 量产线的放大路径就跑通了,200nm 以下的稳定浆料也不再是工程难题。

如果对湿法纳米研磨的具体工艺参数、产线设计、产线扩建方案有更多疑问,可以直接联系湖南粉体装备研究院有限公司获取一对一技术对接。更多砂磨机系列与整套研磨产线方案可在官网查阅。
