双锥混合机SZX系列凭什么成为粉体混料效率王 5L到300L一步到位选型指南

为什么双锥混合机是最被低估的粉体混合设备

在粉体加工的整条工艺链中，混合环节的重要性常常被低估。粉碎、研磨、筛分每一步都能直观地看到粒度变化和物料形貌的演变，唯独混合——物料入桶时是粉，出桶时还是粉，肉眼看上去似乎什么都没变。

但凡是做过配方的工程师都清楚：混不匀的料，前面所有工序都白干了。

以锂电正极材料为例。前驱体与锂源的混合均匀性直接决定了烧结后正极材料的电化学一致性。混合存在偏析的批次，容量衰减曲线会呈现明显的离散，严重的甚至整批报废。在陶瓷行业，釉料配方的微量着色剂如果在混合环节分布不均，烧出来的产品就会出现色差——整条窑的产品都得返工。

面对这类严苛的混合均匀度要求，双锥混合机凭借其独特的工作原理和优异的混合效果，在众多混合设备中占据着不可替代的位置。湖南粉体装备研究院有限公司推出的SZX系列双锥混合机，从5升实验室级到300升生产级，形成了一套完整的容积谱系，为不同规模的粉体混料需求提供了标准化的解决方案。

双锥混合机SZX系列 - 双锥筒体结构一览

工作原理：一个"W形"容器的混合魔法

双锥混合机的工作原理，本质上是一个重力驱动型的三维空间流动问题。它没有搅拌桨、没有强制混合元件，纯粹依靠筒体旋转和物料重力的协同作用来完成混合。

双锥结构的设计逻辑

所谓"双锥"，指的是混料筒体由两个对称的圆锥体在底部对接而成，整体形似一个被拉长的沙漏。这个几何形状不是拍脑袋决定的——它背后有具体的流体力学考量。

当混料筒绕水平轴以一定转速旋转时，筒内的粉体物料在重力、离心力和筒壁摩擦力的共同作用下，产生三种并行的运动模式。

第一种是轴向滑移。 物料在锥形筒壁的引导下，从两端锥体向中间的圆柱段滑移汇集，同时在对面锥体中又从中间向两端扩散。这种"收敛-发散"的轴向流动，是双锥结构区别于V型混合机的核心特征。V型混合机是两个斜筒交叉，其轴向流更偏向于"折返"；而双锥的圆锥面提供了一个连续的轴向速度分量，物料在轴向上的位移更加平滑和连续。这个差异看似细微，但对混合均匀度的贡献却非常显著——轴向流动越连续，物料在筒体全长上的组分分布越均匀。

第二种是径向翻滚。 随着筒体旋转，物料在径向截面上不断被提升、抛落、再提升。这个过程类似于滚筒球磨机的运动模式，但不带研磨介质，纯靠物料自身的重力位能转换来驱动混合。物料从筒壁高处滑落时形成的"瀑布流"，是径向混合的主力军。

第三种是剪切分散。 在物料提升和滑落的过程中，不同流层的粉体之间存在速度梯度。这个速度梯度产生的剪切力会将局部团聚的粉体颗粒打开，使微量组分均匀分散到主料中。特别是在处理含有一定水分或静电吸附倾向的粉体时，这种剪切分散作用非常关键——它确保微量组分不会被"包裹"在主料颗粒团中无法释放。

三种运动模式的复合叠加，使得物料在双锥容器中经历的是一个高度复杂的三维运动轨迹。每一次旋转，物料粒子都在三个方向上发生位移——轴向的滑移、径向的翻滚和周向的剪切。筒体每转一圈，物料的堆积形态就发生一次重构，经过数十次重构后，不同位置取样的一致性可以达到非常高的水平。

装填率：混合效率的关键杠杆

这里有一个容易被忽略但至关重要的参数——装填率。

双锥混合机SZX系列的有效混合装填率通常在总容积的30%到50%之间。这个区间不是随意定的，而是由双锥结构的运动学特性决定的。

装填率低于30%时，物料在筒内无法形成稳定的堆积体。旋转过程中，物料始终贴在筒壁上作圆周运动，轴向滑移几乎消失，混合模式的复杂度大幅下降。装填率高于50%时，物料的运动空间被严重压缩，轴向流动和径向翻滚的行程都受限，混合时间成倍延长但效果不再提升。

湖南粉体装备的SZX系列在设计上充分考虑了装填率对混合效果的影响。以SZX-100为例，其总容积为100升，推荐的单次投料量在30升至50升之间（视物料松装密度而定），恰好落在30%到50%装填率的最优区间内。

SZX系列技术参数全解析

双锥混合机SZX系列覆盖5升至300升的容积谱系，形成了一条从实验室研发到中小规模生产的完整产品线。

全型号参数对照表

其中，SZX-150的外形尺寸约为2100×800×1500mm，SZX-300的外形尺寸约为2300×1150×1650mm。各型号的容积跨度均匀合理，用户可以按照实际处理量需求精准选型。

筒体材质与内衬选择

SZX系列的混料筒体标配为内外抛光不锈钢制造，表面粗糙度达到食品级和医药级的使用标准。对于有特殊要求的物料体系，还可以选配以下内衬方案：

**刚玉内衬（Al₂O₃）**适用于需要避免金属污染的物料体系，如电子陶瓷粉料、高纯氧化铝原料等。刚玉的莫氏硬度达到9级，仅次于金刚石，不仅防金属污染，其耐磨性能也远优于不锈钢筒体。长期运行对筒壁的磨损几乎为零，适合连续生产型用户。

**聚氨酯内衬（PU）**适用于有轻微腐蚀性或对金属敏感的物料。聚氨酯的弹性表面能有效减少物料在筒壁上的粘附，对有一定含水量的物料尤其友好。在医药行业的部分原辅料混合中，聚氨酯内衬是一种性价比较高的选择。

**PTFE内衬（聚四氟乙烯）**适用于强腐蚀性环境，如含氟化合物或强酸强碱盐类的混合处理。PTFE的化学惰性使其几乎对所有化学品都不发生反应，是腐蚀性物料混合的最可靠选择。

选配功能模块

SZX系列支持三种扩展功能模块，用户可根据工艺需求灵活选配。

定时功能允许预设混合时长，到点自动停机。对于有标准化操作流程（SOP）的生产环境，定时功能确保每批次的混合参数完全一致，杜绝人为操作差异带来的批次间波动。

调速功能可根据不同物料特性灵活调整转速。流动性好的物料可以用较高转速来缩短混合时间，流动性差的物料则用较低转速来保证混合质量。调速功能通过变频器实现，调节范围宽、精度高。

正反转功能通过周期性改变筒体旋转方向来消除混合死区。对于极难混合的微量组分体系或者有密度差异的多组分物料，正反转运动可以打破单一旋转方向下可能形成的"流动定常模式"，显著提升混合均匀度。典型的设定方式是正转5分钟、停顿2秒、反转5分钟，循环至预设总时间结束。

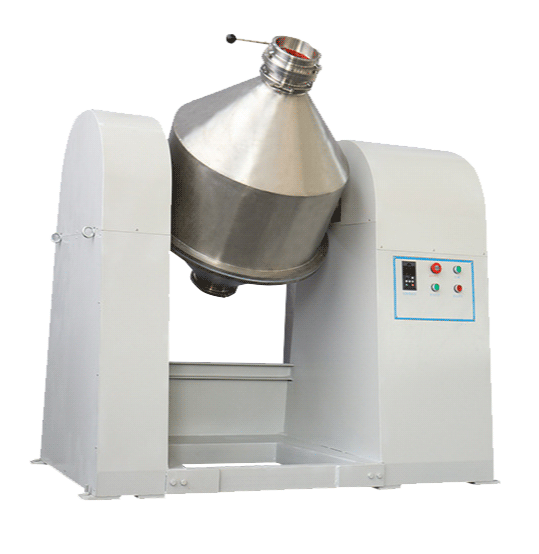

双锥混合机SZX系列 - 双锥混料筒内部结构

四大核心优势：为什么选双锥而不是其他混合机

在混合系列设备中，除了双锥混合机，常见的还有V型混合机、三维混合机和斜式混合机。SZX系列的双锥结构在哪些维度上具有差异化优势？

优势一：对流动性粉体的混合效率最高

双锥混合机的看家本领，是对流动性较好的粉体和颗粒状物料的混合。这是由其纯重力驱动的工作模式决定的——筒体不依赖搅拌桨或其他机械强制混合元件，物料的所有运动都来自重力和筒体旋转的协同作用。

对于流动性好的物料来说，这种"顺势而为"的混合方式恰恰是最有效的。物料在筒体每一次旋转中都真实地完成了位移，没有死区、没有局部过度剪切。相比之下，机械强制混合型的设备在处理流动性好的物料时，反而可能因为搅拌桨的高速扰动产生静电积累或局部过热。

以常见的陶瓷釉料配方为例，主料（长石、石英、高岭土）与着色剂（氧化钴、氧化铬等微量金属氧化物）的比例可能高达10000:1。在这种悬殊的配比下，双锥混合机在30到40分钟的运行周期内就能达到均匀的混合状态，取样检测的色差△E值可控制在0.5以内。

优势二：对微量组分和添加物的混合效果出色

很多混合设备在处理极端配比的微量组分时，会遭遇一个共性问题：微量组分容易被主料"裹挟"，形成局部富集而无法有效分散到整个物料体系中。

双锥混合机通过轴向滑移和径向翻滚的复合运动，使得微量组分在一次次"收敛-发散"的流动中被逐步拉开。每一次筒体旋转，物料团的构成都在发生变化，微量组分从旧的物料团中被释放出来，与新的主料颗粒形成接触——这种持续的"打散-重聚"过程，是微量组分均匀化的核心机制。

优势三：操作简便，维护成本极低

双锥混合机的机械结构简洁到了极致：一个电机通过减速器驱动一根主轴，主轴上装着一个双锥筒体。没有搅拌桨、没有内构件、没有动态密封件、没有液压系统——这意味着日常维护的工作量非常小。

进料和出料都通过筒体上的同一个大口径开口完成，操作简便直观。筒体内部光滑无死角，换料清洗时不存在残留物料的死角问题。对于多品种小批量生产场景（如实验室或中试车间），这种"一料一洗、快速换型"的操作便利性是很多复杂混合设备无法比拟的。

优势四：对含水物料也有良好的适应性

与常见的"干粉混合机"印象不同，双锥混合机对含有一定水分的多种物料同样能实现有效混合。

关键在于双锥的锥面设计。物料在锥面上滑移时，含水物料不会像在平面或浅弧面上那样形成"泥饼"式堆积。双锥的锥角提供了持续的机械剪切力，使含水物料在混合的同时被不断翻新暴露面，避免了板结。这对于陶瓷行业中的湿法混料、医药行业的湿法制粒前预混等工序来说非常实用。

六大典型应用场景深度解析

场景一：陶瓷行业釉料配方混合

陶瓷釉料配方中通常包含十几种乃至数十种原料，着色剂和助熔剂的添加量往往只有千分之几到万分之几，对混合均匀度的要求极为苛刻。

在传统的V型混合机中，不同组分在V型交叉口的混合容易产生"分流偏析"——轻质组分倾向于向一个方向富集、重质组分向另一个方向富集。这种偏析效应在粒径差异较大或密度差异明显的多组分配方中尤为显著。双锥混合机通过其连续的双锥面引导，物料在整个筒体长度上都参与轴向流动，有效抑制了粒径或密度差异带来的偏析效应。

以SZX-100为例，在30rpm的转速下处理100公斤釉料混合料（装填率约42%），运行35分钟后多点取样检测，各取样点之间着色剂含量的相对标准偏差（RSD）可控制在1.5%以内——这个水平意味着烧制后的产品在肉眼观察下几乎不存在可分辨的色差。

场景二：医药行业原辅料均匀混合

在固体制剂生产中，原料药与辅料的混合均匀度是产品含量均匀度的前提。中国药典对含量均匀度的要求是A+2.2S≤15.0，而混合环节的不均匀贡献通常占据总变差的60%到70%。

SZX系列双锥混合机的不锈钢筒体经过内外抛光处理，满足药品生产的GMP清洁要求。筒体内部光滑无死角的结构设计，使得批次间的交叉污染风险降到最低。对于需要严格控制金属离子迁移的原辅料体系（如某些对铁、铬、镍离子敏感的药物分子），可选配刚玉或PTFE内衬方案，从源头上切断金属污染的可能。

场景三：磁性材料铁氧体预烧料混合

铁氧体生产中的预烧料混合是一个典型的高密度粉体混合场景。铁氧体原料（三氧化二铁、碳酸锶/碳酸钡等）的松装密度通常在1.5到2.5g/cm³之间，远高于普通陶瓷或医药粉体。

高密度物料在混合时面临的主要挑战是"沉底"——重质组分在搅拌或振动型混合机中容易在底部沉积，形成永久性的成分梯度。双锥混合机通过筒体的360°旋转使物料在整个混合周期中都经历着完全的重力方向反转——物料不存在长期静止在某一底面的机会。这种全方向的重力反转机制，对高密度粉体的均质化具有天然的优势。

场景四：化工行业催化剂前驱体混合

催化剂前驱体的混合涉及金属盐、载体粉末和结构助剂的多元体系。混合的均匀度直接影响后续焙烧过程中活性组分在载体表面的分散状态——活性组分局部富集的区域焙烧后容易发生烧结失活，而活性组分分布稀疏的区域催化效率又不够。

SZX系列可选配的正反转功能在这个场景中作用明显。通过设定正向旋转5分钟、反向旋转5分钟的交替模式，可以有效应对某些组分在单一旋转方向下容易在锥尖区域形成"滞留环"的问题。这个功能对于金属盐含量较高的催化剂前驱体配方尤其有价值，因为金属盐通常具有更高的密度，在单一旋转方向下更容易在底部沉积。

场景五：新能源材料固态电解质前驱体混合

全固态电池的核心材料——硫化物固态电解质或氧化物固态电解质——其前驱体混合是整个制备工艺的起点。

固态电解质对组分偏差极为敏感。以硫化物电解质Li₆PS₅Cl为例，锂/磷/硫/氯的摩尔比一旦偏离目标值超过1%，离子电导率可能出现数量级的下降。SZX系列双锥混合机在这个场景中的优势体现在两个方面：一是全不锈钢密闭混合避免了吸湿问题（硫化物固态电解质前驱体对水分极其敏感，ppm级的含水量就会导致性能劣化）；二是对微量掺杂元素（如氧化铝、氧化钇等用于改善电化学窗口的添加剂）的均匀分散能力。以SZX-20为例，在装填量约7公斤的硫化物前驱体混合中，掺杂元素的分布均匀度可达98%以上。

场景六：饲料添加剂预混料生产

在饲料添加剂预混料的生产中，维生素、矿物质微量元素、氨基酸等多种微量组分需要与载体（通常是玉米芯粉或麦麸）进行充分混合。微量组分与载体的比例通常为1:10至1:1000，且某些维生素（如VA、VD₃）对光、热、氧极为敏感。

双锥混合机在这个领域的突出表现来自于它对"微量+载体"体系的天然适配。筒体旋转带动的轴向滑移能持续地将微量组分从物料团块的内部"拉"出来，与载体颗粒形成新的接触面。经过优化的混合时间通常在20到40分钟之间，混合物料的混合均匀度变异系数（CV）可稳定在5%以下，完全满足饲料行业混合均匀度CV≤7%的国家标准。

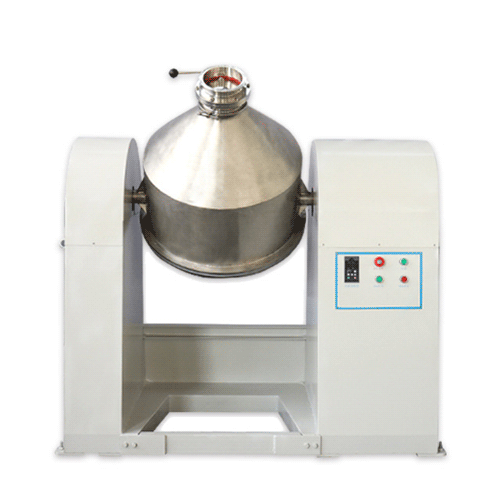

双锥混合机SZX系列在粉体混合产线中的实际应用

选型逻辑：五步法选对双锥混合机

选型不是简单地"产量多大就选多大"，而是需要综合考量物料特性、工艺要求、前后工序产能匹配和设备全生命周期成本。

第一步：确定批次处理量

这是选型的起点。以每批次需要处理的物料重量或体积来确定所需筒体容积。

这里有一个关键换算公式：批次处理量（体积）÷ 装填率 = 所需筒体容积。例如，每批次需要混合80升物料，按40%装填率计算，筒体容积至少需要200升。但实际选型时还要考虑工艺弹性——偶尔需要处理一个稍大的批次怎么办？这就是为什么在SZX系列中，SZX-200和SZX-300之间的容积跨度是有意义的：SZX-200满足80升以下的常规批次，SZX-300则为峰值需求留出了余量。

第二步：评估物料流动性

物料流动性是决定能否使用双锥混合机的关键判断依据。一个简单的经验判断方法是安息角测试：取约100克物料从固定高度自然落下形成锥体，测量锥体的安息角。

安息角小于40°的物料，双锥混合机可以高效处理；安息角在40°到50°之间的物料，需要适当降低装填率并提高转速；安息角大于50°的物料，建议在配方层面添加助流剂改善流动性，或评估是否需要带有机械搅拌辅助的混合设备。

第三步：选择筒体材质和内衬

标准的不锈钢筒体适用于绝大多数干燥粉体物料体系。以下情况建议选配内衬：

物料中含有磨蚀性硬质颗粒（如碳化硅、氧化铝陶瓷粉）且连续生产量大——选刚玉内衬。物料对金属离子极其敏感（如电子级高纯粉体、部分医药原料）——选刚玉或PTFE内衬。物料含有微量水分且有粘壁倾向——选聚氨酯内衬。物料的pH值显著偏离中性——选PTFE内衬。

第四步：确定是否需要扩展功能

定时功能适合所有有标准化操作流程需求的场景，能让每批次的混合参数完全一致，消除人为操作偏差。调速功能对于多品种小批量生产场景非常实用，不同的产品配方可以在同一台设备上通过调整转速来优化混合效果。正反转功能是处理高难度混合物料体系的专用方案，适合流动性差、组分密度差异大或有粘壁倾向的物料。

第五步：匹配前后工序设备

双锥混合机不是独立运行的设备。在完整工艺链中，混合之前有粉碎/研磨环节（如立式方形行星球磨机），混合之后有筛分（如三次元旋振筛）和包装环节。选型时需要将这些前后设备的产能纳入考量，确保整条线的节拍一致。

操作与维护要点

混合时间设定参考

混合时间因物料的流动性、装填率和筒体转速而定。以下是基于工程实践的经验参考值：

流动性好的干燥粉体：20到30分钟。流动性一般的粉体：30到45分钟。含微量组分的精细混合：40到60分钟。含一定水分的物料：30到50分钟。

一个实用的操作技巧是"取样验证法"：首次处理新配方时，在15分钟、25分钟、35分钟和45分钟分别取样检测混合均匀度，绘制"均匀度-时间"曲线，找出均匀度达标且不再显著变化的时间点——这个时间点就是这个物料在这个参数下的最优混合时间。

日常维护清单

双锥混合机的日常维护项目不多，这也是它广受产线工程师欢迎的原因。但仍有几个关键点需要定期关注。

主轴两端轴承是唯一需要定期维护的机械部件。建议每运行200小时加注一次润滑脂，每运行1000小时更换一次润滑脂。运行中如果轴承温度异常升高或出现异响，应立即停机检查，不可强行运行。

电机到减速器之间通常通过三角皮带传动。每季度检查一次皮带的张紧度和磨损状态，松紧度以手指按压皮带中部下沉10到15mm为宜。皮带表面出现裂纹或磨损严重时应立即更换。

筒体开口处的密封圈是保证混合过程不外泄粉尘的核心部件。每次换料清洗时目视检查密封圈有无破损或永久变形，每6个月或根据实际使用频率更换一次。

在粉尘环境下运行的设备，电气安全尤为重要。SZX系列的电机和控制箱需定期检查接地可靠性，确保电机和控制箱的防尘等级与环境匹配，杜绝因粉尘侵入导致的电气故障。

常见问题解答

双锥混合机和V型混合机到底哪个更好？

没有绝对的"更好"，只有"更适合"。双锥混合机在轴向混合均匀度上优于V型混合机（双锥面提供连续的轴向速度分量），在装料卸料便利性上也更胜一筹（单开口设计）。V型混合机的优势在于两个交汇的斜筒在交叉处会产生更强的湍流效应，对某些粘性偏大的物料有一定优势。但对于绝大多数流动性粉体混合场景，双锥混合机的综合性能更优。

SZX-5和SZX-300的混合效果有差异吗？

从混合原理上来说没有本质差异，都是基于双锥结构的重力驱动型混合。但大型号设备在启停阶段的惯性更大，对此非常敏感的微量组分混合需要微调参数。SZX系列通过电机功率与筒体容积的精确匹配（从0.25KW到3KW），使各型号保持一致的动力学相似性，有效控制了放大效应。

双锥混合机能处理纳米粉体吗？

可以，但需要注意纳米粉体的强团聚倾向。纳米粉体在混合前通常已经形成了松散的团聚体，双锥混合机的主要任务是实现这些团聚体在宏观尺度上的均匀分布，而非打开单个纳米颗粒的团聚。如果需要将纳米粉体以单颗粒形式分散到主料中，建议在双锥混合前增加预分散工序（如在液态介质中超声分散后干燥），再进行干法混合。

能同时混合不同密度的物料吗？

可以，但需要调整工艺参数。不同密度的物料在旋转运动中受到的离心力差异会造成偏析。应对策略有三：降低转速（减小离心力差异）、适当提高装填率（限制物料径向自由运动空间）、必要时启用正反转功能来打破密度分层趋势。

结语

双锥混合机看似简单——一个电机、一根轴、一个双锥筒——但正是这种简洁成就了它的可靠性。在粉体加工行业中，设备越复杂，故障点就越多，维护成本就越高。SZX系列双锥混合机用最少的机械部件实现了最有效的混合，这种工程上的"减法思维"恰恰是很多用户在实际产线中最看重的品质。

对于正在选型的用户而言，核心决策逻辑可以浓缩为一句话：如果物料以流动性好的粉体或颗粒为主，混合均匀度要求高、换料频率大、维护预算有限，那双锥混合机SZX系列就是一个值得认真考虑的选择。
