液氮球磨可以用陶瓷罐吗？超低温研磨注意事项

低温研磨中的罐体选型难题

液氮球磨（又称冷冻球磨、低温研磨）是粉体加工中处理热敏性、韧性、弹性物料的关键技术。通过将研磨环境降温至-196℃附近，利用物料在深冷条件下的脆化效应，实现常温下难以达到的粉碎效果。然而，低温不仅改变了物料的力学行为，同样改变了研磨罐材料的性能——一个常温下性能优异的陶瓷球磨罐，在液氮温度下可能面临脆性激增、相变开裂甚至碎裂的风险。

这个问题的核心在于：陶瓷材料的力学性能具有强烈的温度依赖性。在深冷环境中，原本具有较高断裂韧性的陶瓷可能转变为脆性材料，原本结构稳定的晶相可能发生马氏体相变导致体积膨胀和微裂纹萌生。因此，液氮球磨是否可以使用陶瓷罐，取决于陶瓷的种类、微观结构和具体的低温条件。

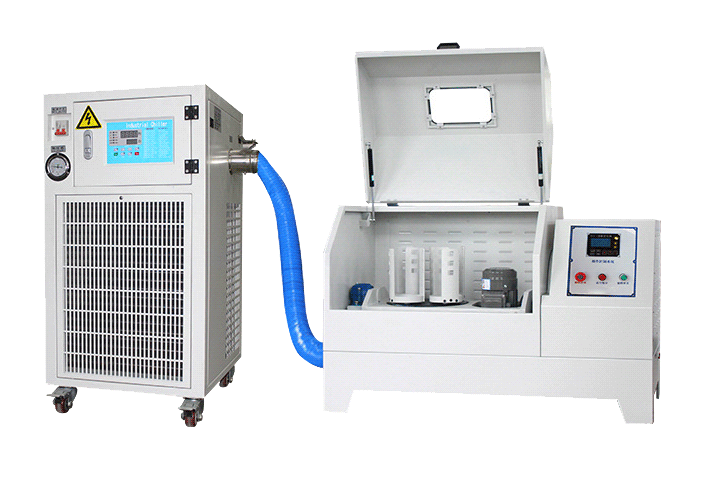

湖南粉体装备研究院低温行星球磨机

陶瓷材料的低温行为机制

氧化锆的低温相变

氧化锆（ZrO₂）是高能球磨罐中应用最广泛的陶瓷材料，但它在低温下面临一个独特的挑战：亚稳四方相（t-ZrO₂）向单斜相（m-ZrO₂）的马氏体相变。这一相变的特点：

• 相变温度：通常在0℃至-100℃之间逐渐发生，具体温度取决于稳定剂含量（氧化钇Y₂O₃的掺杂量）
• 体积效应：单斜相比四方相密度更低，相变伴随约3-5%的体积膨胀
• 应力诱发：研磨球对罐壁的冲击应力会加速相变过程
• 累积效应：反复的升温-降温循环（研磨产热→制冷降温）会累积微裂纹，最终导致宏观开裂

这意味着，在液氮球磨的-196℃环境中，氧化锆球磨罐几乎不可避免地会发生t→m相变，相变产生的体积膨胀应力与研磨冲击应力叠加，极可能导致罐体开裂。因此，氧化锆球磨罐不建议在液氮研磨中使用。

刚玉（氧化铝）的低温行为

刚玉（α-Al₂O₃）的晶体结构在深冷条件下保持稳定，不会发生相变。但刚玉的低温力学行为仍有需要注意之处：

• 断裂韧性下降：刚玉的室温断裂韧性约3.5-4.5 MPa·m¹/²，在-196℃时可能下降20%-30%
• 热冲击敏感性：从室温快速降温至液氮温度的瞬态热应力可能超过刚玉的断裂强度，尤其是大壁厚罐体
• 预存缺陷放大：罐体中微小的制造缺陷（气孔、微裂纹）在低温下会成为应力集中点，急剧降低承载能力

刚玉球磨罐在液氮研磨中可以使用，但需要注意以下几点：选用小规格罐体（壁厚较薄，热应力小）；避免快速冷却，应先将罐体置于-40℃环境中预冷30分钟，再逐步降温至液氮温度；每次使用前仔细检查罐体是否有裂纹。

碳化硅与氮化硅的低温表现

碳化硅（SiC）和氮化硅（Si₃N₄）在深冷条件下表现出色：

• 无相变：两种材料的晶体结构在-196℃下保持稳定
• 断裂韧性：Si₃N₄在深冷条件下的断裂韧性甚至略有上升，这是其独特优势
• 热导率高：SiC的热导率在低温下反而升高，有利于快速均温，减少热应力

但SiC和Si₃N₄球磨罐的制造难度大、成本极高，目前市场供应较少，主要在特殊需求场景中使用。

液氮球磨的推荐罐体方案

方案一：聚四氟乙烯（PTFE）罐——液氮研磨的首选

PTFE是液氮研磨中综合性能最优的罐体材质，其低温表现几乎完美：

• -196℃仍保持韧性：PTFE在液氮温度下仍有约5%的伸长率，不会像陶瓷那样脆化碎裂
• 弹性缓冲：PTFE的弹性变形可以吸收研磨球的冲击能量，降低罐体破裂风险
• 化学惰性：不受液氮及可能伴随的溶剂影响
• 自润滑：低温下仍保持极低摩擦系数，物料不粘壁

湖南粉体装备研究院的行星聚四氟乙烯球磨罐从25ml到25ml共16种规格，-196℃至250℃的宽温度范围使其成为液氮研磨的理想选择。

PTFE罐的低温研磨注意事项：

• PTFE的低温弹性模量上升约3倍，但仍远低于陶瓷，研磨效率可能略低
• 液氮浸泡后罐体表面可能结霜，装料前需戴防护手套操作
• PTFE的热膨胀系数较大，室温装料密封后降温可能导致密封松动，建议在低温下重新紧固

方案二：不锈钢真空球磨罐——可充惰气的安全方案

当研磨需要同时满足低温和惰气保护两个条件时（如金属粉末的低温研磨防止氧化），不锈钢真空球磨罐是最优解：

• 金属韧性：不锈钢在-196℃下仍保持良好的断裂韧性（奥氏体不锈钢的低温韧性尤为突出）
• 可充惰气：通过真空阀先抽真空再充入氩气或氮气，实现气氛保护
• 密封可靠：金属密封在低温下比弹性体密封更稳定

湖南粉体装备研究院的行星真空球磨罐采用不锈钢主体，配有特殊阀门设计，操作便利，密封性强，支持抽真空后充入惰性气体。规格从50ml到5ml共10种标准型号，并可根据客户需求定制。

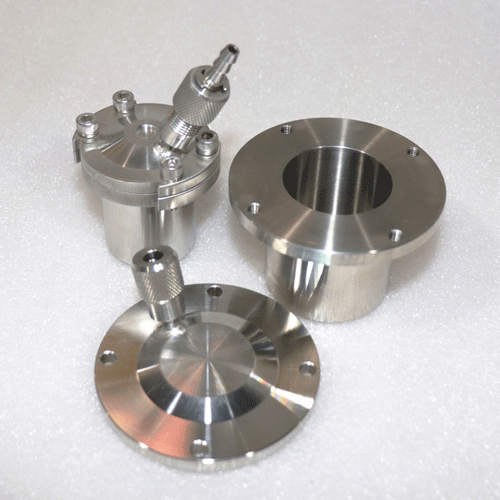

湖南粉体装备研究院行星真空球磨罐，可抽真空充惰气，低温研磨安全可靠

方案三：刚玉罐+预冷工艺——可控风险方案

如果必须使用陶瓷罐（例如对氟污染零容忍的场景），刚玉罐在严格操作规范下可以用于液氮研磨：

1. 选择小规格：优先选用250ml以下规格，壁厚较小，热应力低
2. 缓慢预冷：将罐体从室温逐步降温——先放入-20℃冰箱30分钟，再转入-40℃环境30分钟，最后再放入液氮环境
3. 控制研磨参数：降低公转和自转转速至常规值的50%-70%，减少冲击应力
4. 缩短单次研磨时间：单次研磨不超过30分钟，研磨间歇取出自然回温，避免长时间深冷累积损伤
5. 定期检查：每5次研磨后用放大镜检查罐体内壁，发现微裂纹立即停用

低温行星球磨机的制冷方式对比

液氮研磨的制冷方式直接影响罐体的使用安全性。目前主要有两种制冷方式：

空调压缩制冷

湖南粉体装备研究院低温行星球磨机采用空调压缩制冷原理，冷气循环可快速带走研磨产生的热量，根据环境差异可将球磨空间温度控制在5-15℃。

这种方式的特点：

• 温度温和：5-15℃远高于氧化锆的相变温度区间，氧化锆罐在此温度下可安全使用
• 持续制冷：可长时间维持低温环境，不需要补充冷媒
• 操作简便：无需频繁加注液氮，自动化程度高
• 安全可靠：不存在液氮飞溅、窒息等安全隐患

DZF系列低温行星球磨机的主要型号参数：

液氮直冷

液氮直冷是将球磨罐直接浸入液氮或向研磨腔内灌注液氮蒸气，实现-196℃的深冷研磨。

这种方式的特点：

• 温度极低：可达到-196℃，实现物料的深冷冻脆
• 温度不均匀：液氮蒸发过程中温度梯度大，罐体各部位温差可能导致热应力
• 需要频繁补液：液氮持续蒸发，需要定时补充
• 安全风险：液氮飞溅、密闭空间窒息风险需严格防护

两种制冷方式的罐体选型差异：

液氮球磨的安全操作规范

人员防护

• 低温防护：操作液氮时必须佩戴防寒手套、防护面罩，避免液氮溅射导致冻伤
• 通风保障：液氮蒸发产生大量氮气，在密闭空间内可能造成缺氧窒息，研磨设备应放置在通风良好的实验室中
• 密封罐压力：真空球磨罐在液氮中密封后，回温过程中内部压力可能升高，必须在回温至室温后才能开阀放气

设备安全

• 电气安全：液氮溢出可能造成电气短路，设备电源线应远离液氮操作区域
• 热应力管理：罐体从液氮环境取出后不应立即放入温水中快速回温，应自然回温至-50℃以上再加速回温
• 振动检查：低温研磨后设备各连接部件可能因冷缩松动，每次使用后应检查紧固件

物料安全

• 易燃易爆物料：某些金属粉末在液氮温度下可能仍具有活性，需在惰气保护下研磨
• 液氮兼容性：确认物料与液氮不发生不良反应（某些有机溶剂在液氮中可能凝固膨胀）
• 冷凝水控制：研磨结束后罐体表面可能冷凝大量水分，应及时擦干防止锈蚀

低温研磨的典型应用场景

热敏性物料研磨

许多高分子材料、生物样品和药物在常温研磨中因摩擦热导致变性、团聚或氧化，低温研磨是解决这类问题的有效手段。典型物料包括：

• 高分子聚合物：聚乙烯、聚丙烯、橡胶等韧性材料在-196℃下完全脆化，研磨效率提升10倍以上
• 生物组织：动物组织、植物纤维在深冷下脆化，可实现细胞级粉碎
• 药物原料：热敏性药物API的低温研磨避免了热降解，保持了药效活性

韧性金属研磨

某些韧性金属（如铜、铝、钛）在常温下研磨时容易发生冷焊和延展变形，难以获得细粉。低温研磨利用金属的低温脆性转变（DBTT），在韧脆转变温度以下研磨可大幅提高粉碎效率。

含能材料研磨

火炸药、烟火药剂等含能材料对温度和摩擦极为敏感，常规研磨存在安全隐患。低温研磨通过降低物料温度和减少摩擦热积累，大幅降低了安全风险，但必须在严格的惰气保护和远程操作条件下进行。

液氮研磨中的研磨球选型

低温研磨中研磨球的选择同样重要，基本原球如下：

不锈钢研磨球和硬质合金研磨球是液氮研磨中最常用、最安全的选择。搭配PTFE罐或不锈钢真空罐，可以构建一套安全可靠的低温研磨系统。

更多研磨球选型信息可参考湖南粉体装备研究院研磨球配件系列产品。

从制冷方式看罐体选型的完整决策

综合以上分析，液氮球磨中陶瓷罐的使用可以归纳为以下决策逻辑：

1. 如果研磨温度仅需控制在5-15℃（空调压缩制冷） → 所有材质球磨罐均可安全使用，包括氧化锆、刚玉、玛瑙、PTFE和不锈钢

2. 如果研磨温度需要降至-50℃以下（液氮制冷） → 氧化锆罐和玛瑙罐不建议使用；刚玉罐可在严格操作规范下谨慎使用；PTFE罐和不锈钢真空罐是安全之选

3. 如果同时需要惰气保护和低温（金属粉末、易氧化材料） → 不锈钢真空球磨罐是唯一同时满足低温韧性和气氛保护要求的方案

4. 如果需要-196℃深冷且对氟污染零容忍（不能用PTFE） → 刚玉罐+缓慢预冷工艺+降低研磨参数，是目前可行的折中方案

液氮球磨中陶瓷罐的使用并非简单的"可以"或"不可以"——氧化锆罐因低温相变风险应坚决避免在深冷环境中使用；刚玉罐在严格操作规范下可以谨慎使用；而PTFE罐凭借其卓越的低温韧性和化学惰性，成为液氮研磨的优选方案。关键在于根据具体的研磨温度、物料特性和纯度要求，选择最匹配的罐体材质。湖南粉体装备研究院提供从低温行星球磨机到全系列球磨罐的完整产品线，可为各类低温研磨场景提供专业的设备配置和选型建议。
