真空手套箱：粉体科研与新能源材料制备中不可替代的惰性气氛核心装备

当空气成为实验的敌人

在粉体科研与新材料制备的日常中，一个看似简单的需求往往被低估——把空气“请”出操作空间。

许多关键的粉体材料和化学试剂具有极高的化学活性：

• 金属锂粉末接触潮湿空气会剧烈反应甚至燃烧

• 锂离子电池正极材料前驱体遇水即水解变质

• 有机金属催化剂暴露在大气中几分钟便失活报废

• 超细金属粉体接触氧气后表面迅速氧化，彻底改变其物理化学性质

解决这个问题的核心思路，就是构建一个完全可控的密闭操作环境——真空手套箱。

它并非一个简单的密封箱子，而是一套集成了真空获得、惰性气体置换、气体净化循环、压力精确调控、湿度与氧气实时监测等功能的精密气氛工程系统。在今天的粉体科研与新材料开发领域，真空手套箱已成为实验室和工业生产线上不可或缺的基础设施，直接决定了空气敏感材料的研究深度与产品质量上限。

以湖南粉体装备研究院有限公司 为代表的国内粉体装备制造商，推出了从实验室基础型到工业生产规模的全系列真空手套箱产品线，包括：

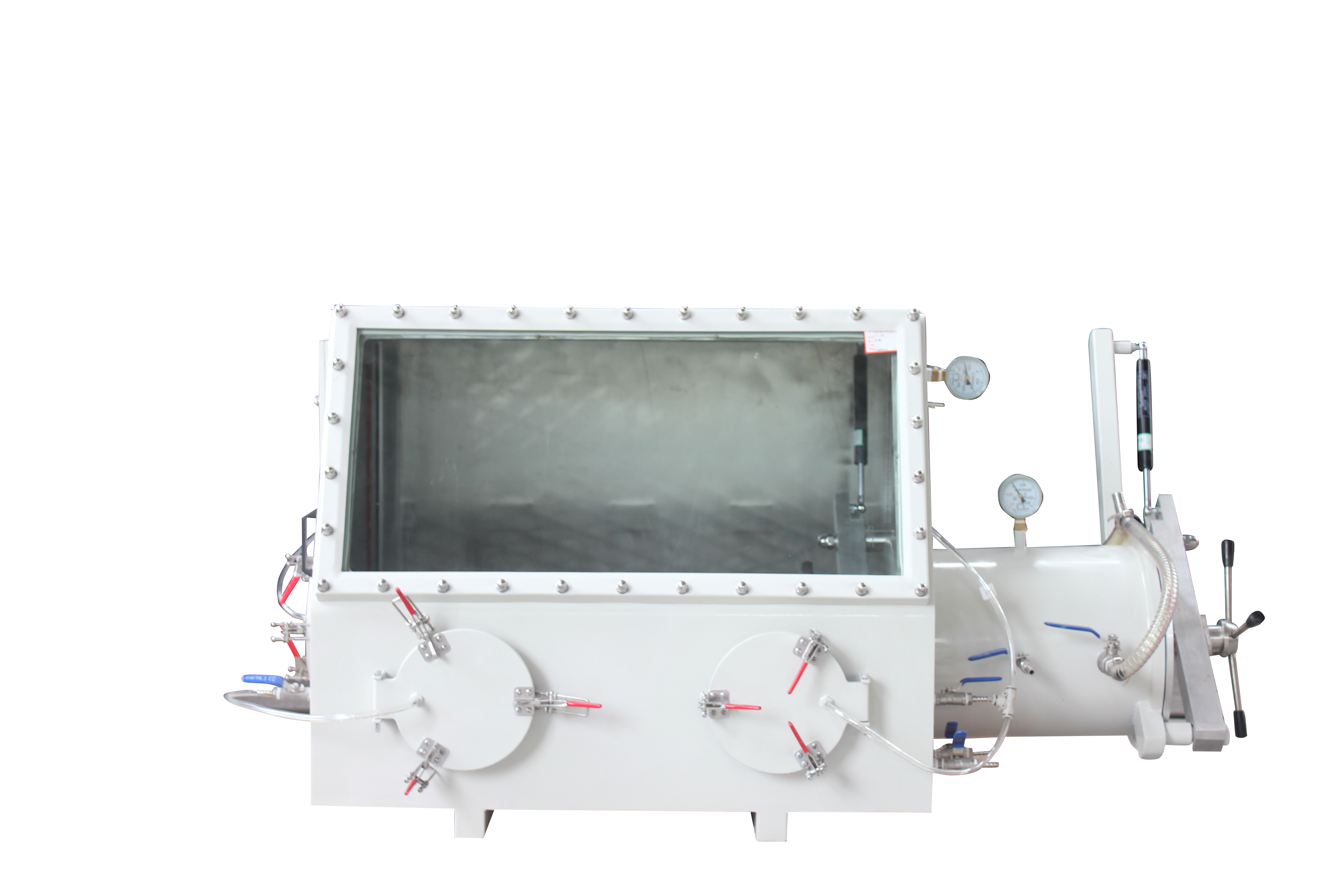

• GBV系列：不锈钢真空手套箱

• GBT系列：有机玻璃真空手套箱

凭借优异的密封性能、可靠的气体净化能力和灵活的定制化配置，服务于锂电池、半导体、催化、生物医药及前沿新材料等众多领域。

一、真空手套箱的工作原理：从真空到惰性气氛的工程逻辑

1.1 核心物理机制：压力差驱动的气氛置换

真空手套箱实现无氧无水环境的底层逻辑，依赖于一个朴素但高效的物理原理——分压定律与稀释置换。

当箱体被抽至低真空状态（如 -0.09 MPa 相对于大气压），箱内残余气体总分子数大幅降低。此时充入高纯惰性气体（氩气或氮气，纯度 ≥99.999%），再通过反复 “抽真空–充气”循环，箱内氧气和水蒸气浓度将呈指数级下降。经过3~5次置换循环，水氧含量即可降至 1 ppm 以下。

数学描述：
每次置换后残余原始大气的体积分数为初始浓度的 $(P_2/P_1)^n$ 倍。
当 $P_2 = 0.01 ext{MPa}$（抽至 -0.09 MPa），经过 3 次置换，原始大气残留比例仅 $(0.01/0.1)^3 = 0.1$。

1.2 气体净化循环系统：维持低水氧稳态的关键

仅靠初始真空置换无法长期维持超低水氧环境。因此，真空手套箱必须配备持续运行的气体净化循环系统，相当于一套“肺”：

• 循环风机（或隔膜泵）驱动箱内气体

• 通过水净化柱（分子筛）吸附水分

• 通过氧净化柱（铜触媒）去除氧气

净化后返回箱体。分子筛可将露点降至 -60℃ 甚至 -80℃ 以下，铜触媒可将氧浓度降至 0.1 ppm 量级。双柱并行，确保箱内始终维持稳定的超低水氧惰性环境。

1.3 过渡舱的设计逻辑：缓冲隔离的工程智慧

过渡舱（前室/传递舱）解决了一个核心矛盾：如何在不破坏箱内超洁净惰性气氛的前提下，频繁送入或取出物料？

• 独立于主箱体的小型真空腔室，两端各设密封门

• 送入物料：关闭内门 → 打开外门放入物料 → 关闭外门 → 抽真空并充惰性气体 → 开启内门移入主箱体

• 取出物料：反向操作

实现了主箱体超洁净环境的持续保护。过渡舱的容积、真空抽速、密封门设计及自动化程度，直接影响操作效率与使用体验。

二、真空手套箱的核心结构：精密气氛工程系统全景解析

2.1 箱体与密封结构：守护惰性气氛的物理屏障

密封是箱体设计的灵魂。采用氟橡胶（FKM）或硅橡胶O型密封圈，所有密封面均需通过氦质谱检漏，泄漏率 ≤ 1×10⁻⁶ Pa·m³/s。

2.2 操作手套与手套口：人机交互的密封界面

• 手套材质：丁基橡胶（气体渗透率极低，适合锂电池/有机金属）或氯丁橡胶（耐化学性更强）

• 手套口尺寸：150–200 mm，需与箱体容积和操作任务匹配

• 密封方式：O型圈压紧或卡箍锁紧

2.3 气体净化系统：循环净化柱与再生方案

内置再生功能是高端手套箱的重要配置，可在不拆卸的情况下在线再生，大幅降低维护复杂度与停机时间。

2.4 真空系统：旋片泵与分子泵的分级应用

• 常规配置：双级油封旋片真空泵（极限真空 10⁻² Pa，抽速 2–8 L/s）

• 超高真空扩展：涡轮分子泵（10⁻⁸ Pa 量级），用于薄膜沉积、表面分析等特殊场景

• 关键附件：气镇阀（Gas Ballast Valve），防止水蒸气凝结污染泵油

2.5 监测与控制系统：维持可用性的数据闭环

• 氧分析仪：氧化锆或电化学式，0–1000 ppm，精度 ±1 ppm

• 水分分析仪：露点仪或电容式，-80℃ 至 +20℃

• 压力传感器：控制微正压/微负压（典型范围 ±10 mbar）

控制系统自动响应：水氧超限 → 加大循环风量或切换净化柱；压力异常 → 自动补气/排气。全自动过渡舱已成为中高端手套箱的标配。

三、真空手套箱六大核心技术优势

✅ 1. 构建极低水氧的惰性操作空间

稳定维持 水、氧含量均低于 1 ppm（甚至 0.1 ppm） 的超洁净环境。
GBV系列可轻松实现 <0.1 ppm，露点 -80℃ 以下。
锂电池电解液配制、注液等关键工序必须在此条件下完成。

✅ 2. 全生命周期保护：从粉体投料到封装

提供 从投料到出料 的全程无断点保护。
从金属锂称量、转移至球磨罐、密封反应再到开罐取料，所有步骤均在惰性气氛中一气呵成，避免批次报废和安全事故。

✅ 3. 宽泛的物料适应性

同一台设备可处理：

• 碱金属（锂、钠、钾）粉末

• 有机金属配合物

• 厌氧微生物

• 锂电池正负极材料

实现 “一台多用”，极大提高设备利用率。

✅ 4. 安全性保障：从被动隔离到主动防护

• 不锈钢箱体提供坚固物理屏障

• 防爆泄压阀、内部灭火系统、氧浓度超限报警

• 有毒气体传感器（H₂S、CO 等）

• 双人四手套设计，支持协作高危操作

开放式操作或其他简易密闭设备无法比拟。

✅ 5. 可扩展性：从单功能到多功能平台

• 多个标准 KF/CF 法兰接口，可接入旋涂仪、热压机、显微镜、电子天平等

• 支持 多箱体级联：预处理箱 → 主操作箱 → 分析箱，功能分区，互不干扰

• 工业级生产线常用配置

✅ 6. 长期运行的经济性与可靠性

• 净化柱可再生，有效寿命可达 数年

• 氟橡胶密封圈寿命 5–8 年

• 丁基橡胶手套更换周期 6–12 个月（依使用强度）

• TENCAN 采用品牌核心部件，经大量客户实践验证，长期运行稳定可靠

四、关键技术参数深度解析

4.1 箱体容积与有效操作空间

注意：有效操作空间 ≈ 总容积的 60–70%（扣除手套口、仪器、通道占用）。

4.2 真空度与泄漏率

• 不锈钢箱体极限真空 -0.1 MPa；有机玻璃 -0.03 至 -0.06 MPa

• 静态泄漏率：24小时压力上升 ≤ 10–20 mbar（从真空状态回升），这是密封性能的硬性指标。

4.3 水氧控制指标：露点与氧浓度

恢复速度同样关键：高效手套箱水氧恢复时间仅数分钟至十余分钟。

4.4 过渡舱规格与操作效率

• 标准实验室：圆柱形，φ150–300 mm × 250–400 mm

• 工业级：矩形，如 400×400×400 mm

• 单次传递耗时（抽至 -0.09 MPa）约 5–8 分钟，自动化可显著缩短

4.5 手套口数量与布局

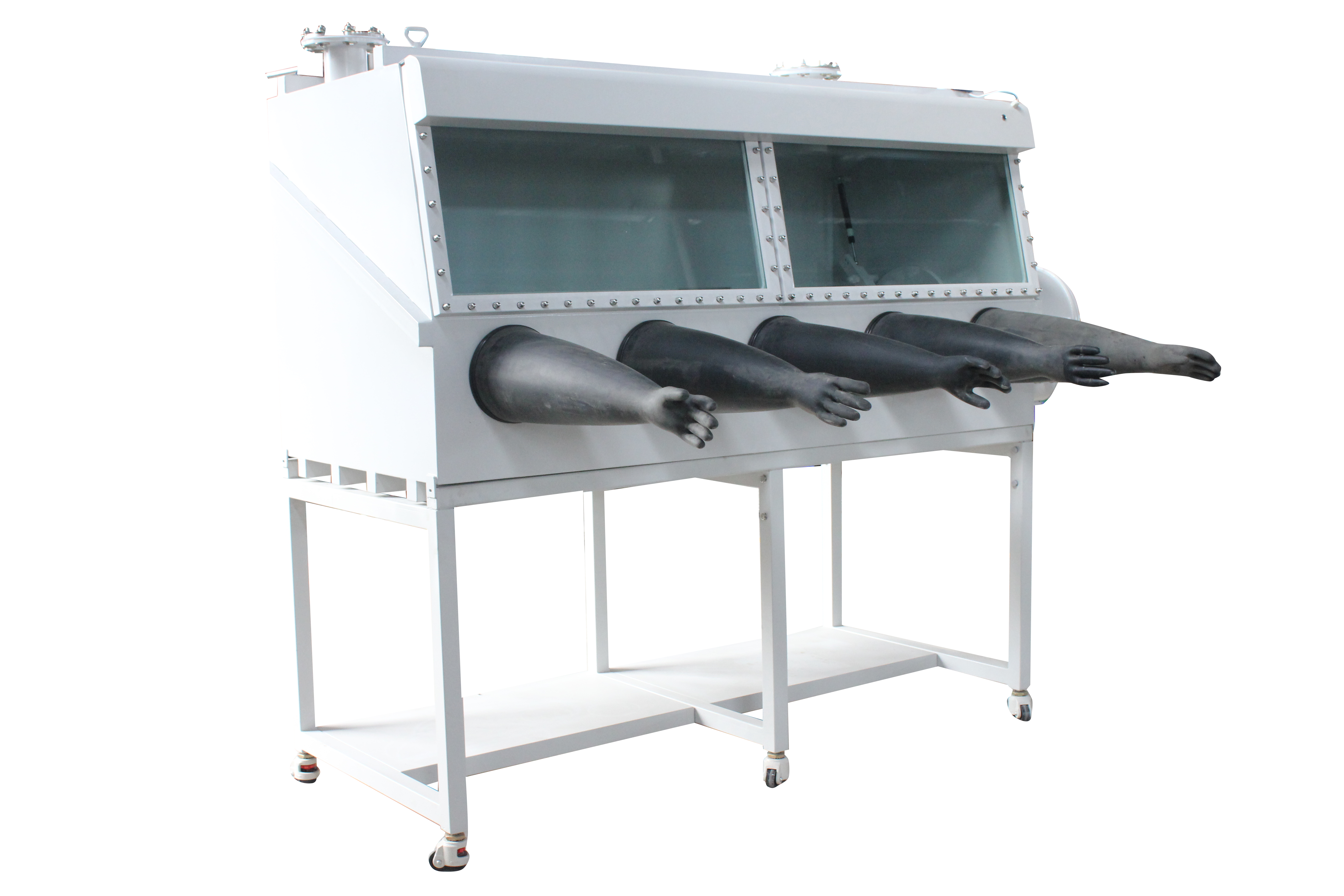

• 双口（单人）、四口（双人/双臂+辅助）、六口及以上（多人流水作业）

• 前倾角度 15–30°，符合人体工程学，减轻肩颈疲劳

五、真空手套箱六大核心应用场景

 1. 锂离子电池与下一代电池材料制备

从扣式电池到软包/圆柱电池，涉及正极（NCM、LFP）、负极（石墨、硅碳）、电解液配制、注液、锂金属处理等。
硫化物固态电解质（如 Li₆PS₅Cl）合成、研磨、压片、组装全流程要求 H₂O<0.1 ppm、O₂<0.1 ppm，唯有高纯不锈钢手套箱能满足。

 2. 有机金属化学与催化研究

格氏试剂、有机锂试剂、金属羰基配合物等空气敏感化合物的称量、转移、反应装料。箱内可集成天平（精度 0.1 mg）、磁力搅拌器、低温恒温循环（-78℃ 至 -100℃）。

3. 金属粉末与增材制造材料处理

钛合金、铝合金、镍基高温合金等球形金属粉末的存储、筛分、称量、装填。防止氧化和自燃，保证粉末球形度与流动性。

4. 半导体材料与电子封装

MEMS 晶圆级封装、3D 芯片堆叠、OLED/QLED 器件制备。配合甲酸或氢等离子体实现无氧化焊接，确保器件寿命与可靠性。

5. 生物医药与厌氧操作

培养严格厌氧菌（梭菌、产甲烷菌），配置含 5% H₂ + 5% CO₂ + 90% N₂ 的混合气，钯催化剂催化除氧。易氧化药物制剂的配制与灌装。

6. 前沿新材料探索与基础科学研究

二维材料（黑磷、MXene）、纳米零价金属、有机自由基材料、钙钛矿太阳能电池前驱体等。真空手套箱是现代材料科学实验室的基础核心装备。

六、真空手套箱与其他气氛控制设备的横向对比

结论：只有真空手套箱能同时满足 超低水氧 + 循环净化再生 + 灵活操作 + 全流程保护 的综合需求。

七、真空手套箱五维度选型决策指南

维度一：物料敏感性与水氧指标需求

维度二：处理量与箱体容积

• 微型 (<200 L)：微量称量、纽扣电池组装

• 标准实验室 (300–500 L)：两人双手操作，内置天平、搅拌器

• 大型多功能 (500–800 L)：容纳旋涂仪、热压机，2–3人协作

• 生产级 (>800 L)：流水线多人操作，可集成自动化

维度三：材质选择——不锈钢 vs 有机玻璃

维度四：自动化程度与数据追溯

• 自动过渡舱控制、净化柱自动再生、压力自动补偿

• 数据记录：操作日志、水氧连续记录、异常报警存档、用户权限分级

• 满足 GLP/GMP 合规性要求

维度五：总拥有成本（TCO）评估

TCO 构成：设备购置费 + 惰性气体消耗（持续） + 净化柱耗材 + 真空泵油更换（每3–6个月） + 手套更换（每6–12个月） + 密封件更换（每3–5年） + 气氛劣化间接损失。

一瓶 40L/15MPa 高纯氩气（约6000标准升）价格数百元。泄漏率高或操作频繁的设备，年气体成本可达数千元。选择密封性能可靠的设备，中长期运营更经济。

八、真空手套箱的操作规范与安全要点

8.1 开机前检查清单

• 视窗无裂纹、划痕、雾化

• 手套无裂痕、针孔、变薄老化

• O型密封圈无变形、龟裂、异物

• 真空泵油位正常，颜色清澈淡黄

• 高纯氩气/氮气钢瓶压力 >1 MPa，气路无泄漏

• 净化柱工作状态正常（通过水氧读数验证）

8.2 标准操作流程

1. 箱体初始置换：抽真空至 -0.09 MPa → 保压3–5分钟 → 充气至微正压（+2~+5 mbar） → 重复3–5次

2. 启动循环净化：开启循环风机，观察水氧下降并稳定

3. 过渡舱使用：外门放入物品 → 关闭外门 → 抽真空至 -0.09 MPa → 保压1–2分钟 → 充气 → 重复2–3次 → 开启内门

4. 箱内操作：动作平稳缓慢，避免压力波动

5. 关机/待机：短期保持循环运行；长期关循环并维持微正压，定期检查

8.3 常见操作异常及对策

九、真空手套箱的技术发展趋势

9.1 从单体设备到集成化智能平台

现代高端手套箱集成了全自动电池组装线、OLED器件制备平台、原位光谱分析系统等，成为连接多种功能模块的核心枢纽，软件统一控制气氛、工艺参数与数据记录。

9.2 更高洁净度：从 ppm 到 ppb 时代的挑战

前沿领域（硫化物电解质、二维半导体、EUV光刻胶）要求 0.1 ppb 量级的水氧控制。需要：

• 镜面级电解抛光箱体（减少表面吸附）

• 全金属密封替代橡胶O型圈

• 多级串联净化柱（粗+精净化）

• 腔衰荡光谱（CRDS）等高灵敏度分析技术

9.3 绿色节能与气体循环再利用

过渡舱排气（纯度仍 >99.9%）经净化处理后回用于前级置换，可将高纯气体消耗降低 30–50%。气体回收系统与手套箱一体化集成，成为新一代绿色实验室手套箱的特征。

9.4 数字化与远程运维

物联网（IoT）实时上传箱体状态数据（水氧、压力、净化柱寿命、泵运行时间等），实现远程诊断和预测性维护，减少非计划停机时间，提升整体设备效率（OEE）。

十、选择湖南粉体装备研究院的核心理由

✅ 近二十年深耕粉体科研设备（2006年成立），产品覆盖破碎、研磨、筛分、混料、手套箱全链条，一站式采购，工艺兼容性高。

✅ 严格的质量体系：ISO、CE、SGS 认证，氦质谱检漏，水氧性能测试，每一台设备出厂前均达标。

✅ 产品线齐全：GBV系列（不锈钢）与GBT系列（有机玻璃），覆盖从实验室基础型到工业生产规模。

✅ 品牌核心部件 + 成熟结构设计，长期运行稳定可靠，TCO更优。

✅ 全球服务网络：从售前方案咨询、安装调试、使用培训，到长期耗材供应与维护保养，覆盖设备全生命周期。

选择粉体装备研究院，不仅是选择一台可靠的设备，更是选择一个值得信赖的长期技术合作伙伴。

结语

真空手套箱的核心价值在于：它将“空气”——这个无处不在、看似免费却可能造成数百万损失的变量——从不可控的外部环境因素转变为精确可调的工程参数。

在锂电池、催化、半导体和前沿新材料的最前线，每一台安静运行的真空手套箱，都是现代材料科学从“厨房炼金”走向精密制造的关键基础设施见证。
