???? 从实验室到产线：纳米研磨的真正瓶颈在哪里
新材料研发正在以前所未有的速度推进。从固态电池的正极材料到5G通信用的电子陶瓷，从靶向药物载体到高性能稀土永磁体，越来越多的前沿应用场景对粉体粒度的要求已经推进到亚微米乃至纳米级别。当材料科学家在实验台上设计出一种全新的材料配方，真正的挑战往往不是“能不能合成”，而是“能不能磨到需要的粒度”。
在实验室环境中，研磨设备需要同时满足几个看似矛盾的条件：
-
粒度要细到亚微米级甚至纳米级，但设备体积不能太大
-
研磨效率要高，但运行噪音和振动要低
-
最好能一机多用：干磨、湿磨、真空磨都能胜任
立式方形行星球磨机 正是在这样的技术需求驱动下，逐渐成为科研单位、高等院校和企业实验室里出镜率最高的 研磨设备。湖南粉体装备研究院有限公司推出的 XQM系列 立式方形行星球磨机，覆盖 2升到100升 的总罐容量，兼顾了从毫克级实验到公斤级小批量生产的需求跨度。
https://img0.powder-research.com/allimg/250324/0324152FQ2S5.png

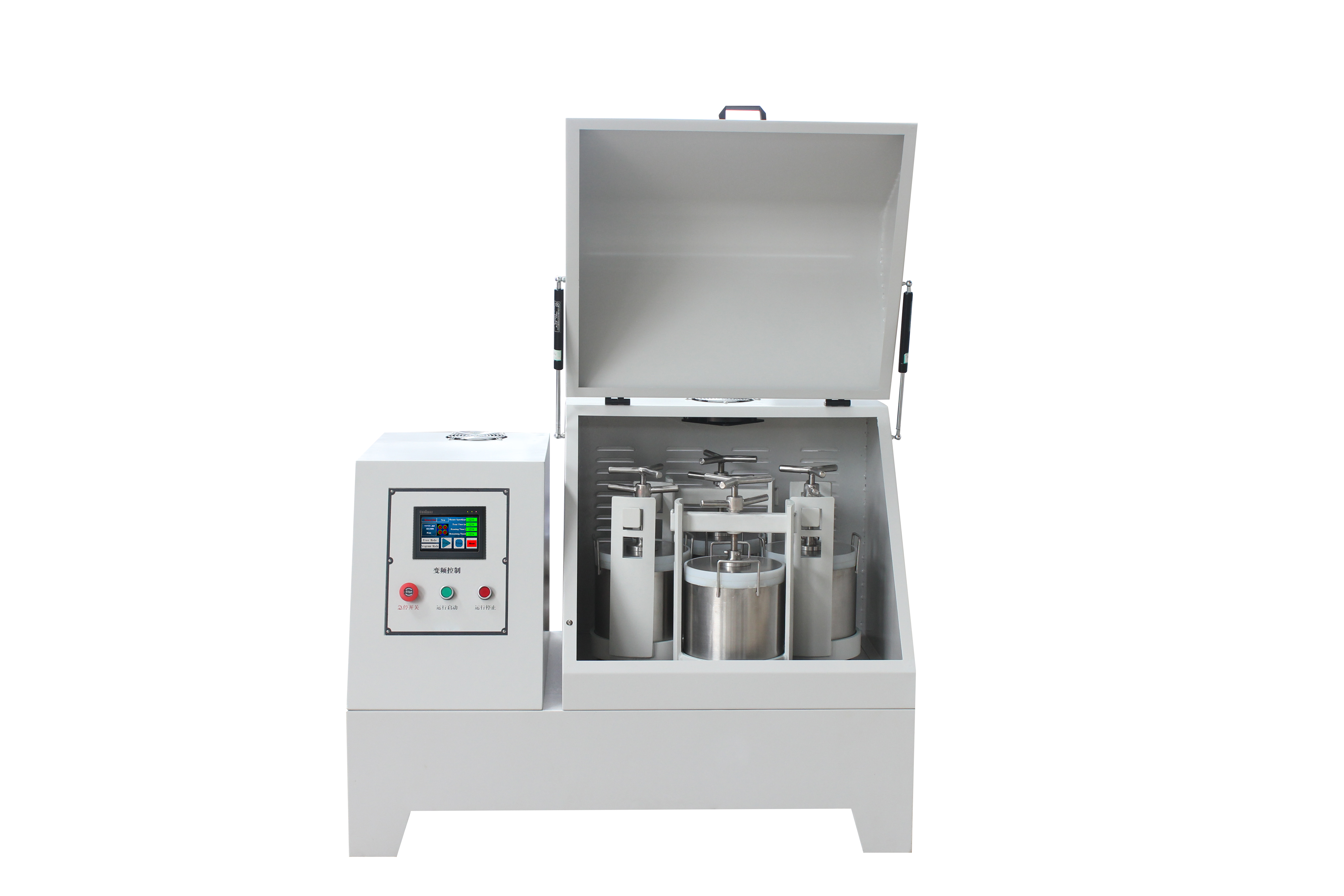

湖南粉体装备研究院 XQM 系列立式方形行星球磨机整机外观
⚙️ 行星运动的物理逻辑：公转+自转如何将研磨效率推向极致
理解行星球磨机，先要理解它的运动方式。与普通滚筒球磨机依靠筒体旋转带动磨球和物料做单维度抛物运动的机制不同，行星球磨机 引入了“行星运动”的概念——主转盘（太阳轮）带动四个球磨罐绕设备中心轴做公转运动，与此同时，每个球磨罐又绕自身轴线做反向自转。
???? 复合离心场的力学效应
这个运动叠加在物理上产生了 复合离心力场，带来三大直接收益：
-
磨球运动无序化程度大幅提高
每个瞬间都在发生多方向碰撞，有效碰撞次数显著增加，研磨效率水涨船高。 -
碰撞能量密度大幅提升
根据动能公式 ，速度翻倍 → 能量翻四倍。行星球磨机能快速将物料研磨到亚微米甚至纳米级。 -
物料在罐内混合更加均匀
复合离心场避免物料局部堆积，保证整罐物料受到充分研磨。
⚖️ 离心动能与研磨极限的工程平衡
高转速带来高能量，但并非越高越好。超过临界转速后，过大的离心力会将磨球和物料“钉”在罐壁上，研磨效果急剧下降。
XQM 系列通过 变频调速 实现精准控制：
-
公转转速：27~335 rpm（视型号而定）
-
自转转速：40~670 rpm（公转的2倍）
特别是实验室常规型号 XQM‑2 / XQM‑4 / XQM‑6，采用 0.75 kW 电机，机身尺寸 750×470×564 mm，既能提供足够的研磨能量，又避免功率过剩导致的能耗浪费。
https://img0.powder-research.com/allimg/250324/0_032415245IH7.jpg
行星球磨机球磨罐高速旋转时的研磨状态
???? 方形机身的工程匠心：从减振到稳定的系统性设计
为什么机身要做成方形？——这不是审美偏好，而是振动控制工程学的考量。
???? 振动控制的物理原理
行星球磨机运行时，四个球磨罐和主转盘的高速旋转会产生显著的不平衡力。方形机身 通过以下方式有效控制振动：
-
增大机身与地面的接触面积
-
降低设备重心
-
利用大质量基础的惯性消耗振动能量
XQM 系列实际运行噪音控制在 60±5 dB 到 68±5 dB 之间（相当于正常交谈声级），完全符合高校和科研院所的实验室噪音管理规范。
???? 为什么“稳”比“快”更重要
在纳米级研磨中，设备的运行稳定性直接决定研磨结果的 可重复性。振动过大不仅导致能量耗散，还会引发物料异常聚集，造成局部“过磨”和“欠磨”同时发生。
湖南粉体装备研究院将减振与研磨效率并重设计：
-
传动齿轮采用特殊材料的精密齿轮
-
机加零件全部采用数控加工工艺
-
方形机身 + 高刚性支撑结构 + 自阻尼系统
https://img0.powder-research.com/allimg/250324/0_032415245G4W.jpg
立式方形行星球磨机方形机身紧凑的机械结构布局
???? 从参数到选型：XQM 系列全规格解析与实际应用匹配
XQM 系列覆盖 2L ~ 100L 共十个规格，从本科生实验课到企业研发中心再到中试产线，都能找到对应型号。
???? 实验室常规规格（XQM-2 ~ XQM-6）
| 型号 | 总罐容 | 单罐规格 | 电机功率 | 公转转速 | 噪声 | 重量 | 外形尺寸 (mm) |
|---|---|---|---|---|---|---|---|
| XQM-2 | 2L | 50~500ml | 0.75kW | 35~335rpm | ≤60dB | 93kg | 750×470×564 |
| XQM-4 | 4L | 250~1000ml | 0.75kW | 35~335rpm | ≤60dB | 93kg | 750×470×564 |
| XQM-6 | 6L | 1~1.5L | 0.75kW | 35~335rpm | ≤60dB | 93kg | 750×470×564 |
✅ 推荐：对于大多数材料科学课题组，XQM-4 是最常见的配置——4个500ml或1000ml球磨罐，一次运行可获得4个独立样品，非常适合正交实验或多配方并行处理。
真空研磨支持（全系列标配）：
-
XQM-2：50~250ml 真空罐
-
XQM-4：50~750ml 真空罐
-
XQM-6：50~1000ml 真空罐
???? 中试与小批量生产规格（XQM-8 ~ XQM-20）
| 型号 | 总罐容 | 单罐规格 | 电机功率 | 公转转速 | 噪声 | 重量 | 外形尺寸 (mm) |
|---|---|---|---|---|---|---|---|
| XQM-8 | 8L | 1~2L | 1.5kW | 35~290rpm | ≤60dB | 150kg | – |
| XQM-10 | 10L | 1~2.5L | 1.5kW | 35~290rpm | ≤60dB | 150kg | – |
| XQM-12 | 12L | 1~3L | 1.5kW | 35~290rpm | ≤65dB | 150kg | – |
| XQM-20 | 20L | 2~5L | 4kW | 25~215rpm | ≤65dB | 330kg | 1100×750×780 |
✅ XQM-20 总处理能力 20 升，占地面积仍在实验室可承受范围，适合电子陶瓷粉体、稀土抛光粉等产品原型验证和小批量试制。
???? 工业放大规格（XQM-40 ~ XQM-100）
| 型号 | 总罐容 | 单罐规格 | 电机功率 | 公转转速 | 噪声 | 重量 |
|---|---|---|---|---|---|---|
| XQM-40 | 40L | 5~10L | 5.5kW | 20~195rpm | ≤68dB | 468kg |
| XQM-60 | 60L | 10~15L | 7.5kW | 27~174rpm | ≤68dB | 900kg |
| XQM-100 | 100L | 20~25L | 11kW | 27~160rpm | ≤68dB | 1250kg |
✅ XQM-100 为系列旗舰，单次可处理数十公斤物料，覆盖 MLCC 介质陶瓷、固态电解质、高端荧光粉等高附加值新材料从实验室到产线验证的核心环节。
https://img0.powder-research.com/allimg/250324/0_032415245NY3.jpg
湖南粉体装备研究院 XQM 系列行星球磨机车间装配现场
???? 智能化控制：从按钮到触摸屏的技术进化
XQM 系列配备 微电脑触控屏，将运行参数设定浓缩在一个直观的操作面板上。
???? 触摸屏操作界面亮点
-
研磨总时间：1~9999 分钟任意设定
-
正反转交替运行：1~999 分钟自由调节 → 打破磨球运动方向性偏好，防止物料堆积，延长罐体与磨球均匀磨损寿命
-
断电记忆功能：电力恢复后自动记录已完成运行时间，避免因意外断电导致实验失败
???? PLC 一体机（选配）
对于更复杂的工艺需求，还可选配 微电脑触摸屏 PLC 一体机，支持 多段速编程。例如：
-
低速运行 30 分钟 → 物料初步混合
-
高速运行 2 小时 → 深度研磨
-
中速运行 30 分钟 → 均匀化处理
这种分段研磨策略在制备需要精确控制粒度分布的材料时具有不可替代的价值。
https://img0.powder-research.com/allimg/250324/0_032415245ID3.jpg
XQM 系列触控操作面板，直观的研磨参数设定界面
???? 多材质球磨罐体系：避免交叉污染的技术方案
研磨罐的材质直接决定最终粉体的纯度。XQM 系列支持多种材质球磨罐的灵活配置。
| 材质 | 特点 | 适用场景 |
|---|---|---|
| 不锈钢罐 | 经济耐用，通用性强 | 大多数非腐蚀性物料的干磨、湿磨；地质矿产、建材、一般化工 |
| 刚玉（氧化铝）罐 | 莫氏硬度 9，高纯度，化学稳定性高 | 电子陶瓷粉体（氧化铝基板、MLCC 介质粉），避免金属杂质引入 |
| 氧化锆罐 | 超硬耐磨，断裂韧性远高于刚玉 | 高硬度物料（碳化硅、氮化硅），纳米材料制备（极低磨损引入） |
???? 提示：湖南粉体装备研究院可根据用户具体物料特性推荐最适合的球磨罐材质组合，并提供大、中、小三级配球方案，确保研磨效率与最终粒度双优。
???? 典型应用场景：从电池材料到稀土发光粉
???? 锂电池正极材料：钴酸锂与锰酸锂的超细研磨
锂离子电池正极材料的电化学性能与粉体粒度和形貌密切相关。XQM 系列通过 精确控制公转转速和研磨时间，可在不破坏钴酸锂晶体结构的前提下将合成产物均匀细化。湿法研磨（乙醇或去离子水为介质）有效控制温升，配合刚玉或氧化锆罐，金属杂质引入量极低。
https://img0.powder-research.com/allimg/250324/15245K121-2.jpg
行星球磨机在新能源电池材料领域的典型应用工艺流程
???? 电子陶瓷：从 MLCC 到压敏电阻的粉体工程
-
钛酸钡（BaTiO₃）基 MLCC 介质粉：行星运动的无序化效应使掺杂元素（MgO、Y₂O₃、MnO₂ 等）在主体粉料中均匀分布，保证温度稳定性。
-
ZnO 压敏电阻：正反转交替运行有效防止不同密度粉体在研磨过程中分层偏析，保证压敏电压一致性。
✨ 稀土发光材料：长余辉荧光粉的精细化处理
长余辉发光粉（如 SrAl₂O₄:Eu²⁺,Dy³⁺）对机械力敏感。XQM 系列采用 “低温低速 + 分段研磨” 策略：
-
公转转速控制在 100~150 rpm，冲击能量低于晶体损伤阈值
-
高效混合能力确保发光粉与包覆剂均匀混合
-
真空球磨罐配置满足惰性气氛或真空环境处理需求
????️ 从选购到维护：给实验室负责人的实用建议
???? 研磨参数优化的基本逻辑
| 参数 | 建议范围 / 原则 |
|---|---|
| 装填率 | 物料 ≤ 1/3 罐容积，磨球 ≈ 1/3 ~ 1/2 罐容积 |
| 磨球配比 | 大、中、小三级配球（如 10mm:6mm:3mm = 1:3:6 重量比） |
| 研磨介质 | 湿法效率比干法高 30%~50%，同时控制温升；特殊物料选用干法或真空研磨 |
???? 日常维护关注要点
-
齿轮箱润滑：建议每 500~1000 运行小时检查一次润滑油状态
-
球磨罐与磨球消耗：定期称重，当重量损失超过原始重量的 5% 时建议更换
-
安全装置：每次使用前确认电磁锁门和开闭保护开关功能正常
???? 回到起点：为什么实验室研磨选择的底层逻辑没有变
研磨的本质是 能量输入与物料破碎之间的平衡艺术。行星球磨机之所以数十年稳居实验室研磨设备的主流位置，根本原因在于它提供了一个 能量密度可控、参数可调、结果可重复 的研磨平台——从材料基础研究到工艺放大再到小批量试制，这个平台的价值链条是完整的。
湖南粉体装备研究院有限公司的 XQM 系列立式方形行星球磨机，在继承行星球磨经典原理的基础上，通过：
-
✅ 方形机身的振动控制设计
-
✅ 变频调速的精度优化
-
✅ 触摸屏的智能化操作
-
✅ 2L~100L 全规格系列化覆盖
为 粉体研磨 领域的从业者提供了一个从选型到使用到维护都经过系统考量的完整解决方案。
从实验室工作台到中试车间，从毫克级样品到公斤级产出——立式方形行星球磨机所承载的，正是新材料从理论走向现实的最后一段物理旅程：把材料磨到它该有的样子。
https://img0.powder-research.com/allimg/250324/15245KW1-4.jpg
湖南粉体装备研究院有限公司粉体装备生产制造基地
