XQM系列行星球磨机型号一览：从0.4L到200L的完整产品线
走进湖南粉体装备研究院有限公司（简称湖南粉体装备）的产品目录，XQM系列行星球磨机是最显眼的一条产品线——14款型号一字排开，从0.4L桌上型到200L工业级量产型，构成了实验室到生产车间全场景的完整产品谱系。这条产品线之所以成为湖南粉体装备的"主力军"，靠的不是单款机型的极致性能，而是"每一种需求都有对应型号"的全谱系覆盖。
但全谱系带来的副作用是选型困难。第一次接触XQM系列的用户，面对一长串型号代号（XQM-0.4、XQM-1、XQM-2、XQM-4、XQM-8、XQM-10、XQM-12、XQM-16、XQM-20、XQM-40、XQM-60、XQM-80、XQM-100、XQM-200），往往不知道该选哪个。本文的任务就是把这14款型号彻底拆开，结合应用场景、参数差异、机身平台规律，给出一张可直接对照的选型表。
XQM系列覆盖从0.4L到200L的14款型号，立式方形机身设计兼顾结构刚性和实验室场景适配
XQM系列的命名规则：数字就是"总容积"
XQM系列的命名规则非常直接：型号中的数字代表总容积（单位：升）。XQM-0.4代表总容积0.4L（400mL），XQM-2代表总容积2L，XQM-200代表总容积200L。这个规则比XQM-A系列（半圆型）和QXQM系列（全方位）更直观，对选型来说非常友好。
需要注意的是，"总容积"是四个球磨罐的合计容积，而非单罐容积。例如XQM-2的四个球磨罐加起来总容积是2L，每个球磨罐的容积大约0.5L左右。但单罐的"有效装料容积"还要再小一截——单罐装料量上限是罐体容积的三分之二。以XQM-2为例，单罐装料量规格标注为50-500mL，意味着有效装料量在50-500mL之间。
理解了命名规则，再看14款型号就清晰了：它们就是按容积从小到大排列的连续序列，覆盖了从0.4L到200L的几乎所有实验室和中试需求。
XQM实验款0.4L-16L：8款型号完整参数表
实验款XQM是高校和企业研发实验室的"主力军"。8款型号共同特征是：220V单相电源、LED显示+变频调速、1:2转速比、可选配真空球磨罐。
| 型号 | 总容积 | 单罐规格 | 电机功率 | 公转转速 | 自转转速 | 设备重量 | 设备尺寸 |
|---|---|---|---|---|---|---|---|
| XQM-0.4 | 0.4L | 25-100mL | 0.25kW | 0-435rpm | 0-870rpm | 35kg | 550×300×360 |
| XQM-1 | 1L | 50-500mL | 0.75kW | 0-335rpm | 0-670rpm | 100kg | 760×470×580 |
| XQM-2 | 2L | 50-500mL | 0.75kW | 0-335rpm | 0-670rpm | 100kg | 760×470×580 |
| XQM-4 | 4L | 250-1000mL | 0.75kW | 0-335rpm | 0-670rpm | 100kg | 760×470×580 |
| XQM-8 | 8L | 1-2L | 1.5kW | 0-290rpm | 0-580rpm | 168kg | 900×600×640 |
| XQM-10 | 10L | 1-2.5L | 1.5kW | 0-290rpm | 0-580rpm | 168kg | 900×600×640 |
| XQM-12 | 12L | 1-3L | 1.5kW | 0-290rpm | 0-580rpm | 168kg | 900×600×640 |
| XQM-16 | 16L | 2-4L | 3kW | 0-255rpm | 0-510rpm | 203kg | 950×600×710 |
这张表里有几个关键规律值得注意：
第一，"共用机身"现象。XQM-1、XQM-2、XQM-4三款机型的设备重量（100kg）、设备尺寸（760×470×580mm）、电机功率（0.75kW）完全相同，只有配套的球磨罐规格不同。这意味着湖南粉体装备在设计时考虑了"同一平台覆盖多场景"的工程理念——机身不动，靠换罐实现不同装料量。XQM-8、XQM-10、XQM-12同样是"三兄弟"，共用168kg机身和1.5kW电机。
第二，电机功率阶梯。0.4L用0.25kW，1L/2L/4L用0.75kW，8L/10L/12L用1.5kW，16L用3kW。每升一级，电机功率几乎翻倍——这是因为罐体容积变大后，研磨介质重量增加，电机必须提供更大的扭矩来驱动行星盘。
第三，公转转速随容积递减。0.4L最高公转435rpm，1-4L最高335rpm，8-12L最高290rpm，16L最高255rpm。这不是参数随意调整，而是大罐体高速运转时的安全性约束——容积越大，研磨球总重量越大，高速公转产生的离心力矩也越大，超速运转可能损坏轴承甚至导致罐体飞出。
XQM生产款20L-200L：6款型号完整参数表
当实验需求进入中试和量产阶段，XQM系列的20L以上机型就登场了。生产款与实验款最大的区别是：电源切到380V三相，控制方式升级为触控屏PLC一体机，转速比从1:2调整为1:1.5。
| 型号 | 总容积 | 单罐规格 | 电机功率 | 公转转速 | 控制方式 | 设备重量 | 设备尺寸 |
|---|---|---|---|---|---|---|---|
| XQM-20 | 20L | 2-5L | 4kW | 0-215rpm | 触控屏 | 392kg | 1200×790×930 |
| XQM-40 | 40L | 5-10L | 5.5kW | 0-195rpm | 触控屏 | 656kg | 1400×880×1070 |
| XQM-60 | 60L | 10-15L | 7.5kW | 0-174rpm | 触控屏 | 950kg | 1600×1070×1250 |
| XQM-80 | 80L | 15-20L | 11kW | 0-151rpm | 触控屏 | 1300kg | 1750×1140×1330 |
| XQM-100 | 100L | 20-25L | 11kW | 0-151rpm | 触控屏 | 1300kg | 1800×1150×1140 |
| XQM-200 | 200L | 50L | 22kW | 0-143rpm | 触控屏 | 2725kg | 2670×1600×2804 |
从20L开始，XQM的设计思路就发生了根本性变化。
第一个变化是电源。220V单相切换到380V三相，电机功率也从实验款的0.25-3kW跃升到4-22kW。XQM-200的22kW电机已经属于中型工业电机范畴，需要配置专门的工业电源和配电柜。
第二个变化是控制方式。实验款的LED显示+按键+旋钮升级为触控屏+PLC一体机，能实现更复杂的工艺控制——比如多段速曲线编程、正反转时间比例精确设定、研磨过程数据记录等。这对生产工艺的标准化和可追溯性至关重要。
第三个变化是转速比。生产款从1:2调整为1:1.5。这是为了平衡研磨效率和安全性的工程妥协——大容积罐体在高速自转时会产生巨大的离心力矩，1:1.5的降速比能让设备在安全范围内运行。但代价是同等转速下研磨球碰撞能量略低于1:2的实验款。

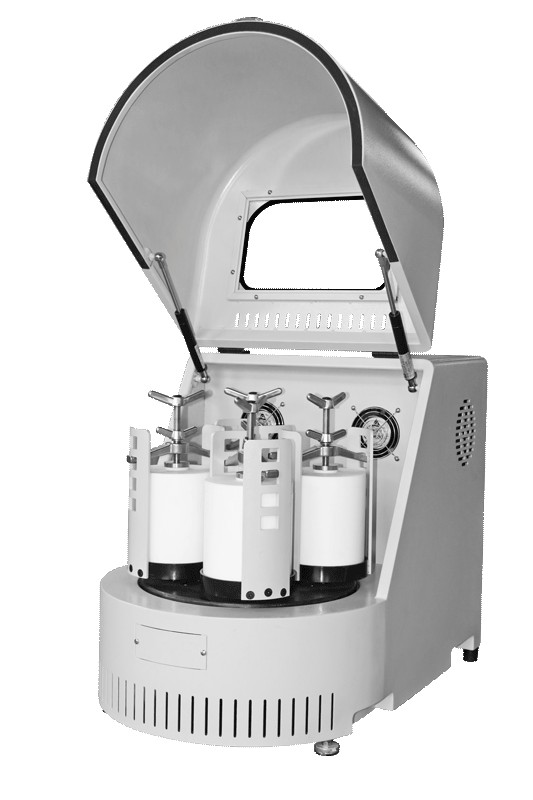

XQM系列实验款在高校实验室的典型应用：100kg机身设计兼顾稳定性和实验台适配性
XQM系列型号选型五步法：从需求反推型号
面对14款型号，选型的核心是"先确定需求，再反推型号"。湖南粉体装备的工程师们通常建议按以下五步走：
第一步：估算单次样品量
装料量（物料+研磨球）不超过罐体容积的三分之二。如果每次需要处理1kg物料，物料密度按2.5g/cm³估算，体积约400mL，加上同等体积的研磨球（400mL），单罐总装料量约800mL——对应总容积至少2.4L，选XQM-4比较合适。
第二步：确定设备电源
如果实验室只有220V单相电源，可选XQM-0.4到XQM-16（实验款8款）。如果有380V三相电源，则可以考虑XQM-20及以上生产款。
第三步：评估场地承重
XQM-0.4是35kg，普通实验台即可；XQM-1/2/4是100kg，需要加固实验台；XQM-8/10/12是168kg，需要专门承重台或地面安装；XQM-16是203kg，建议地面安装；XQM-20及以上是几百到两千多公斤，必须做设备基础。
第四步：判断预算和应用等级
实验款（XQM-0.4到XQM-16）价格相对较低，适合科研、教学和小批量研发。生产款（XQM-20到XQM-200）价格较高，但产能大、控制精度高、稳定性强，适合中试和量产。
第五步：考虑扩展性
如果预算允许且场地够大，建议选比当前需求大一号的型号。XQM-1可以装XQM-0.4的罐当小罐用，但XQM-0.4永远装不下XQM-1的罐。XQM-1/2/4共用同一机身，选XQM-4可以从250mL一路用到1L罐，灵活性最高——这是XQM-4在所有实验款中销量最好的核心原因。
五大应用场景的型号推荐
结合湖南粉体装备多年服务高校和企业的经验，五个高频应用场景的型号推荐如下：
1. 高校课题组（多品类、小批量）
典型需求：每月处理3-5个不同样品，每个样品量5-50g。推荐XQM-2或XQM-4。100kg机身满足稳定性，50-500mL或250-1000mL单罐装料量覆盖大多数课题需求。
2. 制药/食品企业（中等批量、洁净度要求高）
典型需求：每周生产2-3批原料药粉末或食品添加剂，每批100-500g。推荐XQM-4或XQM-8。配合不锈钢或氧化锆罐体，满足GMP洁净度要求。
3. 锂电材料研发（无氧研磨、批次对比）
典型需求：每天做4-8个电池材料配方对比，每个配方10-50g。推荐XQM-2或XQM-4。配合不锈钢真空手套箱和真空球磨罐使用。
4. 冶金/地矿（高硬度样品预处理）
典型需求：每天处理5-10个矿石或冶金样品，每个样品20-200g。推荐XQM-8或XQM-10。配合硬质合金或不锈钢罐体，处理高硬度物料。
5. 中试车间（小批量试产）
典型需求：每月生产10-30批粉体材料，每批1-10kg。推荐XQM-20或XQM-40。20L-40L总容积，单罐2-10L装料量，覆盖中试需求。
XQM系列与XQM-A、QXQM、WXQM的横向对比
XQM系列不是湖南粉体装备行星球磨机产品线的全部。完整产品线还包括XQM-A系列（立式半圆行星球磨机）、QXQM系列（360°全方位行星球磨机）、WXQM系列（卧式轻型球磨机）三个补充系列。
| 系列 | 型号范围 | 容量范围 | 转速比 | 定位 | 优势场景 |
|---|---|---|---|---|---|
| XQM | 14款 | 0.4L-200L | 1:2/1:1.5 | 主力军 | 全场景通用 |
| XQM-A | 8款 | 0.4L-16L | 1:2 | 实验室精装 | 空间紧凑、颜值优先 |
| QXQM | 9款 | 2L-40L | 1:2 | 全方位翻转 | 防沉底、纳米研磨 |
| WXQM | 4款 | 1L-6L | 1:2 | 卧式防沉底 | 轻量级防沉底 |
XQM系列是"基础款"，覆盖最全；XQM-A是"颜值款"，适合对实验室空间和外观有要求的用户；QXQM是"专业款"，适合对研磨均匀度有极致要求的场景；WXQM是"轻量级专业款"，用86kg的轻便机身提供卧式防沉底方案。选型时可以根据"通用需求选XQM、空间优先选XQM-A、极致均匀选QXQM、轻量防沉选WXQM"的原则快速定位。
总结：XQM系列14款型号的核心选型口诀
把XQM系列14款行星球磨机的选型逻辑浓缩成几句口诀：
- 0.4L是"桌上微型款"，35kg，0.25kW，最小最轻
- 1L/2L/4L是"主力实验室款"，100kg共用机身，0.75kW
- 8L/10L/12L是"扩展实验室款"，168kg共用机身，1.5kW
- 16L是"实验与生产的分水岭"，203kg，3kW
- 20L-100L是"中试生产款"，触控屏控制，380V三相
- 200L是"量产旗舰款"，2725kg，22kW
球磨罐和研磨球的选配逻辑：XQM系列的隐藏价值
XQM系列行星球磨机的另一大价值在于其完整的球磨罐配件体系和研磨球配件体系。同一种XQM机型可以通过更换不同材质和规格的球磨罐，适配几乎所有类型的物料。这是XQM系列"一机多用"特性的关键支撑。
球磨罐材质的选择原则
| 罐体材质 | 适用物料 | 优势 | 限制 |
|---|---|---|---|
| 304/316L不锈钢 | 通用粉末、冶金、地矿、建材 | 强度高、耐冲击、价格适中 | 避免用于铁敏感物料 |
| 玛瑙 | 高纯试剂、贵金属、化妆品、电子浆料 | 几乎零污染、硬度高 | 价格较高、易碎 |
| 氧化锆 | 锂电池材料、电子陶瓷、磁性材料 | 高强度、零金属污染、耐磨 | 价格高于玛瑙 |
| 刚玉（氧化铝） | 陶瓷原料、硬脆材料、磨料 | 硬度极高、耐磨 | 不耐强酸强碱 |
| 尼龙 | 软性物料、有机样品、含水物料 | 不污染、不粘料 | 强度较低、不耐高温 |
| 聚四氟乙烯 | 强腐蚀性物料、高纯试剂 | 耐酸碱腐蚀、化学惰性 | 强度最低、易变形 |
| 硬质合金 | 超硬材料、高能研磨 | 极端耐磨、抗冲击 | 重量大、价格高 |
材质选择的核心原则是"硬度匹配、污染控制、成本平衡"。
硬度匹配：球磨罐和研磨球的硬度应略高于物料硬度。处理莫氏硬度6以下的物料，304不锈钢罐就够用；处理莫氏硬度7以上的物料（如碳化硅、刚玉），应选硬质合金罐或氧化锆罐。
污染控制：物料对杂质敏感的（如锂电池正极材料对铁离子敏感、电子浆料对金属离子敏感），应选非金属罐（玛瑙、氧化锆、尼龙）。如果物料对杂质不敏感且注重成本，可选304不锈钢罐。
成本平衡：玛瑙罐和氧化锆罐的价格是304不锈钢罐的5-20倍。在不影响实验结果的前提下，优先选不锈钢罐。
研磨球的直径选择
研磨球直径的选择直接影响研磨效率和最终粒度。湖南粉体装备的工程经验总结如下：
- 大球（Φ10-Φ20mm）：适合粗磨、入料粒度大、要求高冲击能量的物料
- 中球（Φ5-Φ10mm）：适合中细磨、通用研磨场景
- 小球（Φ1-Φ5mm）：适合细磨、超细磨、纳米研磨
- 微珠（Φ0.1-Φ1mm）：仅用于纳米级超细研磨，需要配合特定的搅拌磨或砂磨机
实操中通常采用"大小球混装"——大球负责冲击破碎，小球负责填充间隙细磨。XQM系列配球常见的配比是大球30-40%、中球30-40%、小球20-30%（按重量计）。
球料比的重要性
球料比（研磨球总重量与物料重量的比值）是另一个关键参数。XQM系列的常见球料比为：
- 粗磨：球料比5:1到10:1
- 中磨：球料比10:1到15:1
- 细磨/超细磨：球料比15:1到20:1
球料比越高，研磨球碰撞频率越高，研磨效率越高；但球料比过高会占用罐体容积，限制单次样品量。XQM-4配250mL罐的常见配置是：装球量约200g，装料量约15-20g，球料比10:1到13:1。
真空球磨的选配：哪些场景需要真空罐
XQM系列全系均支持选配真空球磨罐，用于真空或惰性气体保护下的研磨。这对于以下几类物料至关重要。
易氧化物料
金属粉末（如铁粉、铜粉、铝粉、钛粉）在空气中研磨会被氧化，导致物料性能变化甚至失效。真空球磨配合惰性气体（如氩气、氮气）保护，可以彻底隔绝氧气。
锂电材料
锂电池正极材料、负极材料、电解质材料对水氧极度敏感。微量水分（>100ppm）就会引起材料结构变化或电化学性能衰减。XQM系列配合真空球磨罐使用，能在制备环节就避免水氧污染。
高纯度试剂
医药中间体、电子化学品等高纯度物料在空气中可能与CO2、水分发生反应。真空球磨能保持物料的原始纯度。
安全风险物料
某些化学品在空气中研磨可能产生粉尘爆炸风险（如硫粉、铝粉）。惰性气体保护下的研磨能显著降低风险。
真空球磨罐的选配通常与罐体材质一起考虑。真空球磨罐需要额外的密封结构和阀门接口，价格高于普通罐体30-50%。XQM系列的所有实验款（XQM-0.4到XQM-16）均可选配真空罐。
如果一定要给一个"万能推荐"：对于大多数高校和企业研发实验室，XQM-4是首选——100kg共用机身、0.75kW标配电机、250-1000mL单罐装料量覆盖从百克到千克级样品的所有需求，且支持选配真空球磨罐和各种材质的球磨罐配件。预算充足的话，可以直接上XQM系列最高性价比的中坚型号，让一台设备覆盖从今往后5-10年的实验需求。
