三辊研磨机高粘度浆料研磨分散的工艺关键与型号选型指南

一、从涂料到锂电浆料，三辊研磨机为什么是高粘度浆料的研磨首选

在三辊研磨机出现之前，涂料、油墨、锂电池正极浆料、电子陶瓷浆料、医药膏剂这些高粘度物料的研磨分散，长期被"研磨效率低、细度不达标、批次稳定性差"三大问题困扰。湖南粉体装备研究院有限公司研发生产的TCTR系列三辊研磨机，水平布置三根氧化锆/氧化铝/碳化硅/氮化硅陶瓷辊筒，依靠辊筒间不同转向、不同速度差产生的强剪切力，把高粘度浆料从粗颗粒状态反复碾压、剪切、分散，最终达到纳米级或亚微米级细度，是当前高粘度物料最有效的研磨分散设备。

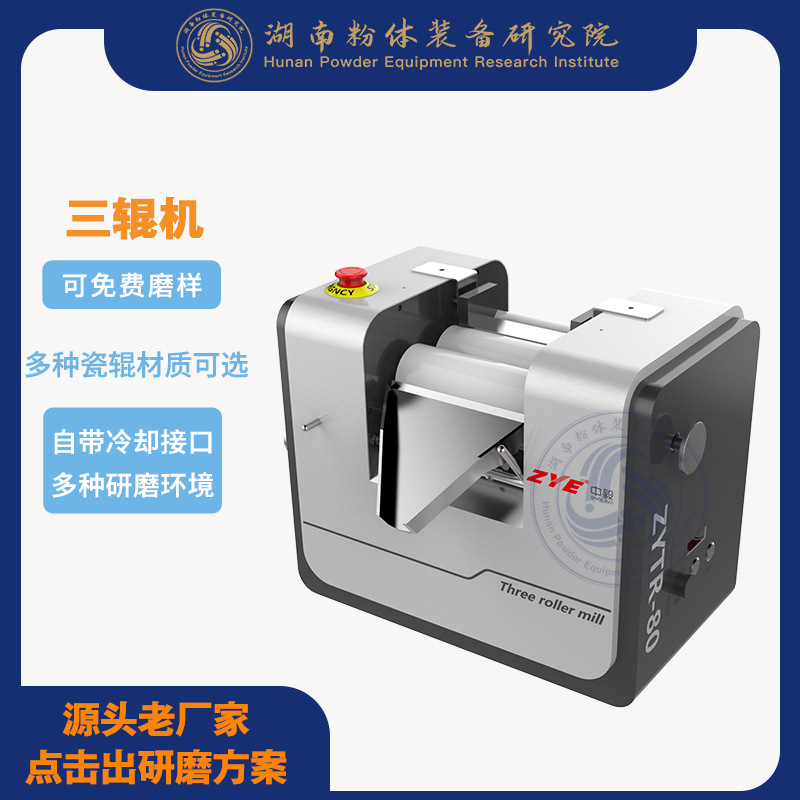

三辊研磨机主机外观结构紧凑，操作直观

相比传统砂磨机、行星球磨机只能处理低中粘度流体，三辊机能直接处理粘度高达几万到几十万毫帕·秒的膏状物料。锂电正极浆料、UV油墨、化妆品霜膏、药膏、电子银浆、铝银浆、碳浆、陶瓷釉料等下游领域，三辊机几乎是不可替代的工艺装备。

二、三辊研磨机的核心研磨逻辑：速度差+间隙控制+陶瓷辊硬度

很多用户第一次接触三辊机会把它当成"升级版砂磨机"，其实两者研磨机理差异显著。理解清楚三辊机的工作逻辑，才能真正用好这台设备。

2.1 速度差是分散效率的核心

TCTR系列三辊机的三根辊筒以1:2:4（TCTR-50T）或1:3:9（TCTR-80）的速比反向旋转，相邻辊筒之间形成巨大的线速度差。物料从中辊与后辊间隙进入，被高速辊筒"抓取"并传递到下一个间隙，反复受到挤压、剪切、拉伸三重作用，团聚颗粒被一层层剥开，单颗粒细度逐步下探到微米甚至亚微米级别。

速比越大，分散效率越高，对应的出料细度也越细。TCTR-50T的1:2:4速比适合实验室小批量精细分散，TCTR-80的1:3:9速比则偏向中试到小批量工业化生产场景。

2.2 间隙调节决定细度下限

三辊机的核心调节参数是相邻辊筒之间的间隙。TCTR系列配备单边间隙调节机构，配合间隙显示仪，可将辊筒间距精确控制在5-140微米区间。间隙越小，最终出料细度越细，研磨效率越低，设备负载越大；间隙越大，效率高但细度变粗。

实际操作中需要根据物料粘度、初始粒度、目标细度、产能需求四要素动态调整间隙，这也是三辊机操作员最核心的技能点。

2.3 陶瓷辊材质决定适用场景

三辊机的辊筒材质直接决定其能处理的物料类型。TCTR系列标配氧化锆、氧化铝、碳化硅、氮化硅四种纳米级进口原料陶瓷辊，辊子同心度/直线度小于2微米，表面光洁度小于0.3微米。这种精度等级保证了研磨过程不会引入金属污染，特别适合锂电池正极浆料、医药膏剂、电子浆料等对金属杂质零容忍的领域。

2.4 工艺逻辑拆解

• 投入：粗料+溶剂+助剂预混的浆料
• 第一道研磨：后辊-中辊间隙粗磨，去除最大团聚颗粒
• 第二道研磨：中辊-前辊间隙精磨，逼近目标细度
• 刮刀收集：前辊配备高精度刮刀，将成品浆料从辊面刮下收集
• 循环：未达标的浆料可循环多次过辊，逐步逼近目标细度

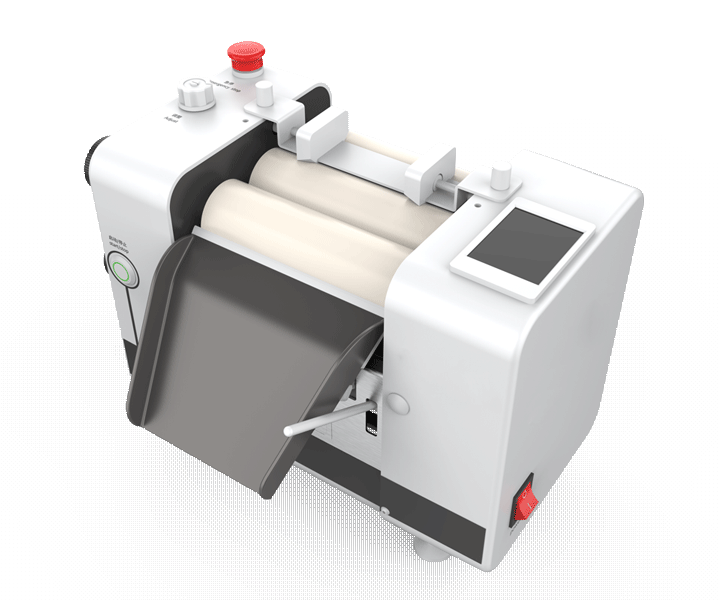

三辊机操作面板与辊筒布局实拍，触摸屏调速+间隙显示清晰直观

三、TCTR-50T与TCTR-80两大主流型号深度对比

湖南粉体装备研究院目前主推两款三辊机型号，覆盖从实验室研发到中试小批量生产的全场景需求。

3.1 TCTR-50T实验室型三辊研磨机

定位：实验室研发、小批量精细分散、配方打样。

• 瓷辊规格：直径50mm × 长度150mm
• 转速比：1:2:4
• 瓷辊转速：0-500 RPM（出料辊最大转速）
• 动力配置：120W直流电机
• 间隙范围：5-140微米
• 控制方式：触摸屏调速+旋钮调速+间距显示+速度显示
• 设备尺寸：约L360mm×W190mm×H285mm
• 重量：约20公斤
• 功率：120W，220V/50Hz

TCTR-50T的最大优势是体积小、重量轻，单人即可搬运和操作；触摸屏+旋钮双模调速让实验人员能精细调整工艺参数；20公斤的重量使其可以放在实验台、通风橱、甚至手套箱旁临时使用。适合高校实验室、科研院所、企业R&D部门做配方筛选。

3.2 TCTR-80生产型三辊研磨机

定位：中试生产、小批量工业化生产。

• 瓷辊规格：直径80mm × 长度200mm
• 转速比：1:3:9（更高分散效率）
• 瓷辊转速：0-500 RPM（出料辊最大转速）
• 动力配置：1.5KW伺服电机
• 间隙范围：5-140微米
• 控制方式：旋钮调速+速度显示
• 冷却系统：自带冷却接口，外部设备选配
• 设备尺寸：约L600mm×W380mm×H495mm
• 重量：约75公斤
• 功率：1.5KW，220V/50Hz

TCTR-80的1:3:9高转速比带来比TCTR-50T更高的分散效率，配合1.5KW伺服电机可稳定处理粘度更高的浆料。设备自带冷却接口，可外接冷水机或恒温槽控温，应对锂电池浆料、电子浆料等对工艺温度敏感的场景。

3.3 选型决策树

四、高粘度浆料研磨分散的五大工艺痛点与三辊机解决方案

4.1 痛点一：浆料粘度太高，普通搅拌机搅不动

很多锂电正极浆料、UV油墨、药膏的粘度高达几万到几十万毫帕·秒，普通的立式搅拌机、行星搅拌机根本搅不动，更别提分散细度。三辊机的辊筒机械直接抓取高粘度浆料，强剪切力不受粘度限制，是为数不多能处理超高粘度物料的研磨设备。

解决方案：选择TCTR-80机型，1.5KW伺服电机提供稳定大扭矩，1:3:9高转速比确保强剪切力输出。

4.2 痛点二：研磨细度不达标，颗粒团聚严重

很多用户反映，砂磨机、行星球磨机处理低粘度浆料没问题，一旦浆料粘度上升，细度就再也磨不下去了。这背后是高粘度浆料在搅拌类研磨设备中无法形成有效颗粒碰撞。三辊机的辊筒挤压+剪切双重作用，能把团聚颗粒强行"撕开"，细度下探到亚微米级。

解决方案：TCTR系列最小间隙可调到5微米，配合多次循环过辊，可将D50稳定控制在5微米以下，D90可控制在15微米以下。

4.3 痛点三：批次稳定性差，工艺难复现

手工调间隙、经验控速度是很多用户使用三辊机的痛点。TCTR-50T配备间隙显示和速度显示，所有工艺参数可视化；TCTR-80采用伺服电机调速，速度控制精准。工艺参数数字化后，批次稳定性显著提升。

4.4 痛点四：金属污染导致产品不合格

锂电池正极浆料、电子银浆、医药膏剂对金属杂质零容忍，传统金属辊筒三辊机容易引入Fe、Cr、Ni等金属污染。TCTR系列标配氧化锆/氧化铝/碳化硅/氮化硅陶瓷辊，陶瓷材料化学稳定性极佳，几乎不向浆料中释放任何金属离子。

解决方案：选择陶瓷辊配置，搭配陶瓷或塑料材质的刮刀，最大限度降低污染风险。

4.5 痛点五：产能与细度难以兼得

TCTR-80的1.5KW电机配合1:3:9高转速比，单次过辊处理量比TCTR-50T提升2-3倍，同时保持相近的出料细度。对于需要批量供应的中试和小批量生产场景，TCTR-80的产能与细度平衡更优。

五、三辊研磨机的正确使用与日常维护

5.1 开机前检查清单

1. 检查辊筒表面是否清洁，无残留浆料、无划伤
2. 检查刮刀是否平整，刃口是否完好
3. 检查冷却水（外接设备时）是否正常流通
4. 启动电机后空载运行1-2分钟，观察运转平稳性
5. 调整间隙到目标值，记录数值

5.2 关机后清洁流程

1. 用专用溶剂（与浆料体系匹配）清洗辊筒表面
2. 调节间隙到最大位（防止辊筒长时间压紧变形）
3. 关闭电源，清理料盘、刮刀、进料口
4. 定期在辊筒轴承处加注食品级润滑脂

5.3 常见问题排查

• 出料细度不达标：检查间隙是否过大、浆料粘度是否过低、循环次数是否不足
• 辊筒异响：立即停机，检查轴承、齿轮、辊筒固定螺栓
• 刮刀处漏料：检查刮刀与辊筒贴合度，调整刮刀压紧力
• 电机过热：检查负载是否过大、冷却水是否畅通

六、三辊研磨机与其他研磨设备的协同搭配

在三辊机的实际使用场景中，很少有用户只用一台三辊机就能完成全部工艺。合理搭配预分散设备、后道过滤设备，能显著提升整体工艺效率。

6.1 预分散：高速分散均质机

三辊机适合精细研磨，但处理大颗粒团聚料时效率低。建议先用湖南粉体高速分散均质机做预分散，把浆料中的大颗粒团聚先打散到100微米以下，再进入三辊机精磨。

6.2 后道过滤：三次元旋振筛

三辊机出料中偶尔会有少量未充分分散的团聚颗粒或杂质，推荐搭配三次元旋振筛做后道过滤，确保最终出料的颗粒均匀度。

6.3 配套实验设备：手套箱

锂电池正极浆料、电子银浆的研磨分散全过程需要严格的水氧控制，推荐在手套箱内或手套箱旁使用三辊机。湖南粉体有机玻璃手套箱与不锈钢真空手套箱可提供无水无氧的洁净操作环境。

6.4 完整工艺链

预混 → 高速分散均质机 → TCTR-50T/TCTR-80三辊研磨机 → 三次元旋振筛 → 真空脱泡 → 灌装/涂布

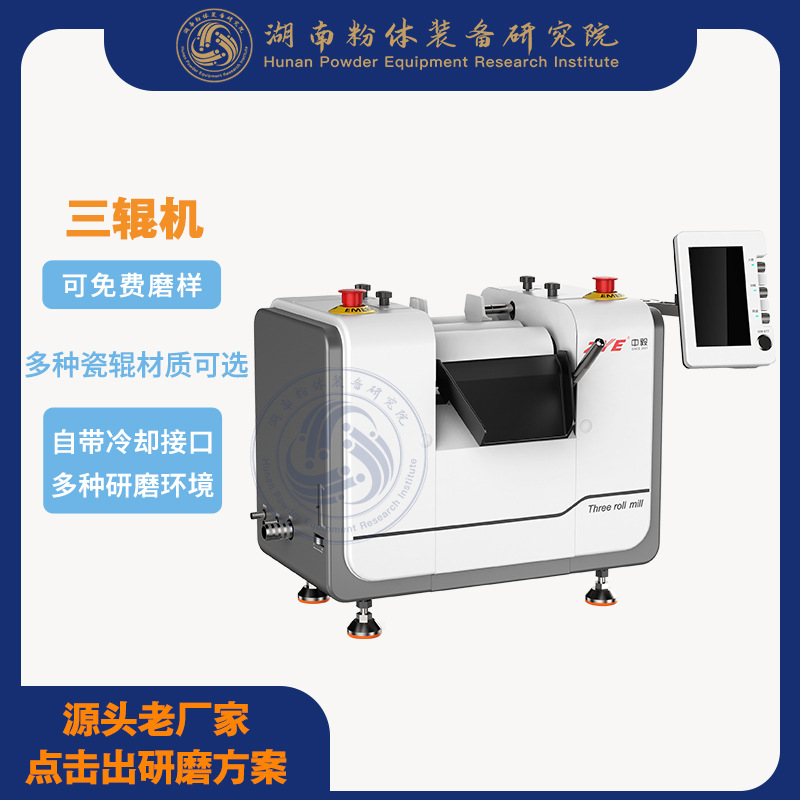

三辊机在不同视角下的结构细节，便于用户了解设备布局

七、三辊研磨机TCTR系列在六大典型行业的应用案例

7.1 锂电池正极浆料

磷酸铁锂、三元材料、锰酸锂、钴酸锂正极浆料的固含量通常在60-75%，粘度高达几万毫帕·秒。TCTR-80配合冷却系统使用，可将浆料D50稳定控制在3-5微米，D90控制在10微米以下，满足涂布工艺要求。

7.2 UV油墨与胶印油墨

UV油墨对细度要求极高（通常D50<5微米），且对光引发剂、金属污染敏感。TCTR系列的陶瓷辊配置是UV油墨研磨的理想选择。

7.3 电子浆料（银浆、铝银浆、碳浆）

电子浆料要求高固含量、低金属杂质、高细度。TCTR-80的1:3:9高转速比配合陶瓷辊，能将银粉、铝粉、碳纳米管等高比重材料均匀分散到目标细度。

7.4 医药膏剂与化妆品

药膏、化妆品霜膏对卫生级和金属污染要求严格，TCTR系列的陶瓷辊+食品级润滑脂配置满足医药级生产要求。

7.5 陶瓷釉料与电子陶瓷浆料

氧化铝、氧化锆、氮化硅等电子陶瓷浆料的研磨分散，TCTR-50T实验型适合配方研发，TCTR-80适合小批量试制。

7.6 胶粘剂与密封胶

环氧胶、有机硅密封胶、聚氨酯胶等高粘度胶粘剂的研磨分散，TCTR-80的高扭矩伺服电机可稳定处理。

八、选购三辊研磨机时的关键决策点

8.1 明确物料特性

• 粘度范围：<10万mPa·s选TCTR-50T，>10万mPa·s选TCTR-80
• 初始粒度：D50>50微米需要先预分散
• 目标细度：D50<5微米建议选TCTR-80并多次循环
• 固含量：>70%建议选TCTR-80

8.2 明确产能需求

• <5kg/批次：选TCTR-50T
• 5-50kg/批次：选TCTR-80

• 50kg/批次：建议配置多台TCTR-80并联或考虑连续化生产方案

8.3 明确工艺配套

• 需控温：选TCTR-80并配置外部冷却设备
• 需无水无氧：选TCTR-50T并配套有机玻璃手套箱
• 需GMP级别：选TCTR-80并配置陶瓷辊+食品级润滑脂

8.4 明确预算与售后

湖南粉体装备研究院提供完整的售前选型咨询、售中安装调试、售后终身维护服务，建议采购前与工程师详细沟通工艺需求，获取最优方案。

三辊机在锂电浆料中试车间现场应用实拍

九、三辊研磨机常见问题FAQ

9.1 三辊机与砂磨机如何选择？

• 物料粘度<5000mPa·s：选砂磨机，效率更高
• 物料粘度5000-50000mPa·s：选三辊机，砂磨机处理不了
• 物料粘度>50000mPa·s：选三辊机，几乎是唯一选择

9.2 三辊机能处理水性和油性浆料吗？

TCTR系列通吃水性和油性浆料，只需根据浆料体系选择合适的溶剂做清洗剂即可。

9.3 陶瓷辊会磨损吗？寿命如何？

氧化锆、氧化铝、碳化硅、氮化硅陶瓷辊的硬度远高于大多数被研磨物料，正常使用情况下寿命可达数千小时。如果研磨硬度极高的材料（如碳化硅粉体），需要根据实际情况评估寿命。

9.4 三辊机能研磨纳米级材料吗？

可以。TCTR系列最小间隙5微米，配合多次循环过辊，D50可下探到1-3微米，亚微米级到纳米级细度。但严格意义上的"纳米级"（<100纳米）需要配合珠磨机或砂磨机做更精细的研磨。

9.5 三辊机的噪音大吗？

TCTR-50T噪音<60分贝，TCTR-80噪音<70分贝，符合一般工业场所的噪音标准。

9.6 湖南粉体的三辊机是否提供定制？

是的。湖南粉体装备研究院可根据用户的特殊工艺需求，提供辊筒材质、长度、直径、间隙范围、控制系统等方面的定制服务。

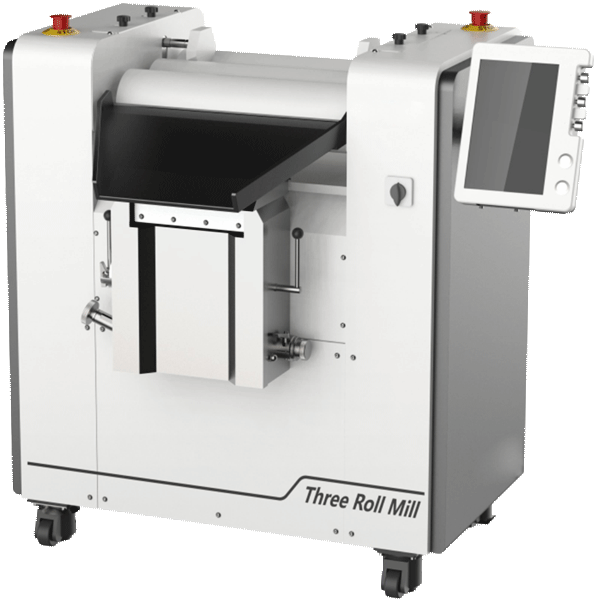

三辊机刮刀机构与出料收集系统实拍，体现精密加工细节

十、选对三辊机，让高粘度浆料研磨不再难

高粘度浆料的研磨分散是粉体设备应用中最具技术含量的细分领域之一。湖南粉体装备研究院的TCTR系列三辊研磨机，从实验室TCTR-50T到生产型TCTR-80，覆盖了从配方研发到小批量生产的全场景需求。陶瓷辊材质、强剪切力设计、精准的间隙与速度控制，让锂电池正极浆料、UV油墨、电子浆料、医药膏剂、化妆品、陶瓷釉料等高粘度物料的研磨分散变得简单高效。

如果您正在为高粘度浆料研磨分散工艺寻找可靠设备，欢迎联系湖南粉体装备研究院有限公司的工程师团队，获取从选型、试料到工艺落地的全流程技术支持。
