粉体流动性差为什么会直接影响混合均匀度
在制药、食品、化工、冶金、电池材料、陶瓷、化妆品等几乎所有涉及粉体加工的行业里，有一个反复出现的问题：明明用的是同一批物料、同一台混合机、同一套工艺参数，这一锅混合出来均匀度达标，下一锅却出现了局部结块或分层。问题往往不在物料，也不在设备本身，而是粉体的流动性发生了微妙变化。
流动性是粉体的基本性质之一，反映的是粉体颗粒之间在外力作用下的运动能力。流动性好的粉体（如干燥的石英砂、球形金属粉），在重力或搅拌作用下能像液体一样自由流动；流动性差的粉体（如超细粉、含水率高的物料、形状不规则的颗粒），颗粒间摩擦力大、粘附力强，倾向于"抱团"或"架桥"。
湖南粉体装备研究院有限公司（简称湖南粉体装备）的工程师在多年现场服务中发现，约70%的混合均匀度问题都能追溯到粉体流动性。这不是巧合——混合过程的本质是"颗粒位置重排"，而位置重排的前提是颗粒能自由移动。流动性差的粉体，颗粒难以移动，混合均匀度自然下降。
更麻烦的是，流动性差不仅影响均匀度，还会衍生一系列连锁问题：装料困难（粉体架桥导致料仓下料不畅）、结块（局部含水率高的颗粒相互粘附）、分层（混合完成后再次因密度差分离）、清洗困难（粘壁粉体残留导致交叉污染）。这些都是工业生产中真正头疼的痛点。
要解决"流动性差"问题，先要分清"流动性差"的原因。本文从粉体性质和设备参数两个维度切入，重点分析V型混合机和三维混合机两类常用设备的参数调整策略。

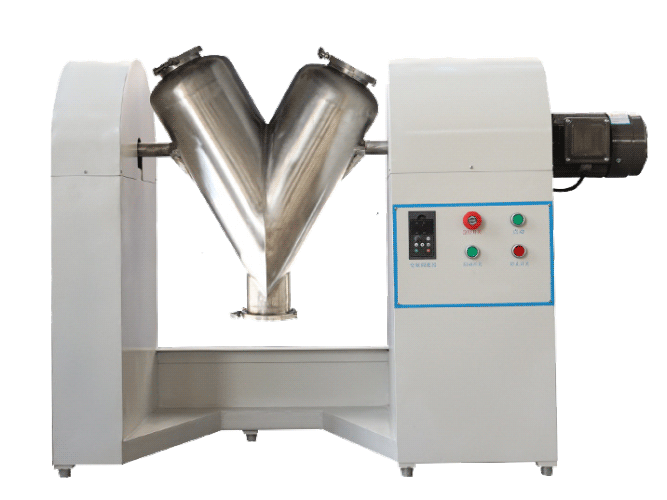

V型混合机采用两圆筒V型焊接结构，混合筒做往复翻动实现物料均匀混合，是制药食品化工行业的经典机型
粉体流动性差的核心原因：四个维度快速判断
粉体流动性差通常由以下四类原因引起。了解具体原因是调整设备参数的前提。
一、物料含水率过高
含水率是最常见的影响因素。当粉体含水率超过临界值（通常为0.5%-3%，视物料种类而定），颗粒表面会形成水膜，产生液桥力，颗粒间摩擦系数急剧增加。直观表现是粉体"发粘"、"抱团"，流动性大幅下降。
判断方法：用水分测定仪测量含水率；或观察粉体的"手捏成团、松手即散"特性。
二、颗粒形状不规则
球形颗粒流动性最好，片状、针状、树枝状颗粒流动性最差。原因是规则形状的颗粒间接触面积小、摩擦系数低，而不规则颗粒的接触面相互嵌合，机械咬合力强。
判断方法：用显微镜观察颗粒形貌；或测量粉体的休止角（堆积角），休止角越大流动性越差。
三、颗粒过细
颗粒越细，比表面积越大，颗粒间范德华力、静电力等表面作用力相对越强，流动性反而变差。常见的"超细粉团聚"现象就是这个原因。
判断方法：测量粉体的D50（中位径）和比表面积。一般D50小于10μm的粉体流动性显著变差。
四、颗粒密度差大
混合物料的密度差异过大时，即使单种粉体流动性好，混合过程中也容易因密度差导致偏析（分层）。这本质上是"流动性的相对差异"问题。
判断方法：计算混合物料中各组分的密度比，差异超过3倍时偏析风险显著。
以上四类原因中，前三类属于"单组分粉体流动性差"，第四类属于"多组分混合时的偏析问题"。两类问题的设备参数调整策略有所不同，下面分别分析。
V型混合机的参数调整策略：转速、装料系数、混合时间
V型混合机是制药、食品、化工、冶金、电子行业的经典机型。湖南粉体装备的V型混合机覆盖V-5到V-500共8款型号，工作容积从2L到200L，结构上由两个圆筒焊接成V型容器，机械传动使V型筒做往复翻动实现混合。
V型混合机有三个核心可调参数：转速、装料系数、混合时间。这三个参数对流动性差的粉体有不同的影响。
参数一：转速调整
V型混合机的转速范围在不同型号间有所差异。V-5和V-10的转速是50rpm，V-20是33rpm，V-50是33rpm，V-100是23rpm，后续型号从19rpm逐步降到12rpm。
对流动性差的粉体，转速调整的关键原则是"先低后高"。原因是高转速下颗粒离心力增加，颗粒间被"甩"向筒壁，颗粒与颗粒之间的相对运动反而减少，混合效果下降。具体建议：
- 高流动性粉体：可使用额定转速（如V-5用50rpm）
- 中等流动性粉体：建议降至额定转速的70-80%（如V-5用35-40rpm）
- 低流动性粉体（如超细粉、含水粉）：建议降至额定转速的50-60%（如V-5用25-30rpm）
参数二：装料系数调整
V型混合机的装料系数都是0.4（即40%）。但实际生产中，部分用户为了提高单次产量而将装料量提升到50%甚至60%。这种"超装"操作对流动性差的粉体是灾难性的——超装后颗粒运动空间被压缩，混合效率急剧下降，且容易出现"结块"和"粘壁"。
对流动性差的粉体，湖南粉体装备的建议是：将装料系数从0.4下调到0.25-0.3。装料量减少后，颗粒有更大的运动空间，混合均匀度反而提升。
参数三：混合时间调整
V型混合机的混合时间通常设定为8-15分钟。但对流动性差的粉体，混合时间不能简单延长——过长的混合时间会导致物料摩擦生热，进一步加剧结块和粘附。
正确策略是"分段混合"：每3-5分钟为一个混合段，每段之间停机1-2分钟让粉体"静置消应力"，然后继续下一段。总混合时间建议控制在20-30分钟以内。
V型混合机参数调整案例
某中药粉体（粒度200目，含水率2.5%）的混合场景。原工艺：V-50混合机，转速33rpm，装料系数0.4，混合时间15分钟。结果混合均匀度RSD=8.5%，未达标。
调整后：转速降至20rpm，装料系数降至0.3，分三段混合（每段5分钟，间隔1分钟），总时间17分钟。混合均匀度RSD降至2.1%，达到工艺要求。关键改善是装料系数下调和分段混合策略。
三维混合机的参数调整策略：主轴转速、混合时间、加球研磨
三维混合机是制药、化工、食品、冶金、轻工、科研单位的新型混合设备。湖南粉体装备的三维混合机SH系列覆盖SH-50到SH-1000共9款型号，最大装料量从40kg到800kg。三维混合机的核心特征是混料桶在X、Y、Z轴方向作三维运动，同时作公转运动，能克服传统混合机的离心力影响，减少物料比重偏析。
三维混合机对流动性差的粉体有独特的优势：三维运动轨迹让颗粒在空间内做复杂的扩散、流动和剪切运动，强化了混合效果。但同样需要合理调整参数。
参数一：主轴转速调整
三维混合机SH系列的主轴转速范围都是0-15rpm。这是一个相对较窄的转速区间，但提供了无级变频调速的灵活性。
对流动性差的粉体，转速调整的原则与V型混合机类似——偏低设定。具体建议：
- 高流动性粉体：12-15rpm
- 中等流动性粉体：8-12rpm
- 低流动性粉体：5-8rpm
低转速下三维混合的优势是"颗粒运动更充分"——三维运动轨迹需要时间展开，转速过高时颗粒来不及跟随轨迹就完成了翻动，反而损失了运动学优势。
参数二：混合时间调整
三维混合机的混合时间通常为15-25分钟，比V型混合机长。这是由三维运动的混合机理决定的——三维运动的空间扩散速度慢于V型筒的机械翻动。
对流动性差的粉体，三维混合机可以适当延长混合时间到30-40分钟，但仍需观察物料状态。一旦发现物料有发热、结块趋势，应立即停机处理。
参数三：加球研磨功能
三维混合机有一个独特的功能选项——加球研磨。在混料桶中同时加入少量研磨球（占总容积5-10%），三维运动会让研磨球和物料发生轻度碰撞，起到"打散结块"和"细化团聚体"的作用。
对严重流动性差的粉体（如团聚的超细粉、含水率高的中药粉），开启加球研磨功能可以显著改善混合效果。但需要注意：
- 研磨球材质应与物料相容（如不锈钢球、氧化锆球、玛瑙球）
- 球径不宜过大，建议Φ3-Φ10mm
- 装球量不宜过多，否则会从"混合"变成"研磨"
三维混合机SH系列采用万向节支撑的三维运动机构，能有效克服离心力影响，适合流动性较差粉体的高均匀度混合
V型混合机与三维混合机的适用性对比：什么场景选哪个
解决了"参数怎么调"的问题，还有"哪个设备适合"的问题。V型混合机和三维混合机虽然都是干粉混合设备，但适用场景差异显著。
V型混合机最适合的场景
- 粒径和密度接近的物料混合。V型混合机的"反复交替、分割、合并"运动机理对粒径均匀的粉体非常高效。
- 混合颗粒时不易造成破碎的物料。V型混合机的运动学特征是"低冲击、纯剪切"，对脆性颗粒和颗粒完整性要求高的物料友好。
- 装料系数40%的标准混合。如果装料量固定在40%左右，V型混合机的混合效率最高。
- 需要频繁更换物料的场景。V型混合机结构简单，清洗方便，切换物料时清洗时间短。
三维混合机最适合的场景
- 流动性较差、易分层的物料。三维运动能有效抑制偏析，对密度差大的多组分混合效果尤其好。
- 粉体粒度跨度大的混合。三维运动对粗细颗粒的混合比V型更均匀。
- 需要加球研磨的场景。三维混合机的"混合+研磨"双重功能是V型混合机不具备的。
- 流动性好、混合均匀度要求高的精密混合。三维混合机的混合均匀度通常可达99.5%以上，显著高于V型混合机。
通用建议
- 日常混合任务、不追求极致均匀度：V型混合机性价比更高
- 流动性差、容易偏析、超细粉、含水粉：三维混合机更合适
- 混合后需要研磨细化：三维混合机（带加球功能）
- 同时需要多种规格：可参考湖南粉体装备的V型混合机V-5到V-500八款型号和三维混合机SH-50到SH-1000九款型号灵活组合
粉体流动性改善的辅助手段：除了设备参数还能做什么
仅靠设备参数调整并不总能解决问题。从粉体性质端入手，配合设备参数优化，才能从根本上改善流动性。湖南粉体装备的工程师总结了三个常用的辅助手段。
手段一：干燥处理
对含水率高的粉体，混合前进行干燥是最直接的解决方案。常见的干燥设备有真空干燥箱、鼓风干燥箱等。干燥温度和时间需要根据物料的热稳定性确定——热敏物料（如某些中药材、生物制品）建议低温长时间干燥。
手段二：粒度配比优化
细粉流动性差是普遍规律，但可以通过粒度配比来改善。例如D50=5μm的超细粉流动性差，但加入20-30%的D50=50μm的粗颗粒作为"流动载体"，整体流动性可以显著改善。这是因为粗颗粒在细颗粒间形成"骨架"，减少细颗粒之间的接触点数量。
手段三：助流剂添加
在制药、食品、化妆品行业，加入少量助流剂（如硬脂酸镁、微粉硅胶、滑石粉）可以显著改善粉体流动性。助流剂的原理是在颗粒表面形成一层"润滑膜"，降低颗粒间摩擦系数。需要注意助流剂的添加量通常为0.1-1%，过多反而会导致副作用。
工艺优化的五步标准流程
把以上分析整合成一个标准的五步工艺优化流程，适用于V型混合机和三维混合机的所有场景。
第一步：粉体性质检测。测量含水率、休止角、粒度分布、形貌、密度等关键参数，明确流动性差的具体原因。
第二步：确定物料分组。根据流动性将待混合物料分为"高/中/低"三档，决定是否需要预处理（干燥、配比、助流剂）。
第三步：设备选型。根据物料特性和产能需求，选择V型混合机或三维混合机，确定具体型号（如V-50或SH-200）。
第四步：参数初设。根据设备手册和物料档位，设定初始参数（转速、装料系数、混合时间）。对流动性差的物料采用"低转速、低装料系数、分段混合"策略。
第五步：工艺验证。小批量试产，测量混合均匀度（通常用RSD、含量均匀度等指标）。如果未达标，回到第二步调整。重复迭代直到达标。
湖南粉体装备研究院有限公司的工程师团队可以为制药、食品、化工、电池材料、陶瓷、化妆品等行业的用户提供粉体性质检测、混合设备选型、工艺参数优化全流程技术支持。如需详细方案，可以直接通过湖南粉体装备研究院官网获取联系信息。
