立式方形行星球磨机作为现代粉体技术领域的重要装备，以其独特的设计结构和卓越的研磨性能，在材料科学研究和新产品开发中发挥着关键作用。XQM系列立式方形行星球磨机，从容积2L的XQM-2到100L的XQM-100，为不同规模的粉体加工需求提供了完整的解决方案。这种创新型设备通过行星式运动原理，实现了物料的高效研磨和混合，特别适用于高新技术材料的研发和小批量生产。
与传统的卧式球磨机相比，立式方形设计在空间利用率和操作便利性方面具有明显优势。其紧凑的结构布局使得设备占地面积更小，同时保持了较大的加工容量。四个球磨罐的对称布置确保了运行时的动平衡，有效降低了设备振动和噪音。这种设计理念充分体现了现代粉体设备向高效化、小型化发展的趋势。
在功能方面，立式方形行星球磨机不仅能够完成常规的细磨和混合任务，配合真空球磨罐使用时，还可在真空或惰性气体环境下进行研磨操作。这一特性使其在易氧化材料、金属粉末等敏感材料的处理中表现出色。随着新材料产业的快速发展，这种多功能设备正成为科研单位和企业实验室不可或缺的工具。
工作原理与技术特点
行星式运动原理
立式方形行星球磨机的核心在于其独特的运动机制。设备通过公转架和自转轴的组合运动，使球磨罐在绕主轴公转的同时，还围绕自身轴线自转。这种复合运动产生的科里奥利力是研磨过程的主要动力来源。当公转和自转的方向相反时，研磨介质和物料之间的相对运动速度最大，研磨效率达到最优。
公转与自转的速度比是影响研磨效果的关键参数。XQM系列设备通常采用1:2的速度比，这种比例能够在能耗和效率之间取得最佳平衡。通过精确控制转速比，操作人员可以根据物料特性调整研磨强度，实现从粗磨到超细磨的不同加工要求。
立式方形结构的稳定性使得设备能够在较高转速下平稳运行。与卧式结构相比，立式设计减少了轴承的径向负荷，延长了设备的使用寿命。同时，方形布局使得四个球磨罐的中心距离相等，确保了各罐体研磨条件的一致性。
结构设计优势
XQM系列立式方形行星球磨机的结构设计充分考虑了使用需求和安全性。设备采用高强度铝合金框架，在保证结构强度的同时实现了轻量化。方形外壳不仅美观大方，还便于在实验室环境中靠墙放置，节省空间。
智能控制系统是设备的另一大亮点。数字式转速显示、定时关机、过载保护等功能确保了操作的精确性和安全性。部分高端型号还配备了编程功能，可以存储多组工艺参数，方便不同材料研磨工艺的调用和执行。
球磨罐的快速装卸设计大大提高了工作效率。特殊的卡扣结构使得罐体的安装和拆卸在数秒内即可完成，且保证了运行过程中的密封可靠性。这种人性化设计减少了操作人员的劳动强度，特别适用于需要频繁更换物料的研发场景。
设备配置与性能参数
型号规格详解
XQM系列立式方形行星球磨机提供从XQM-2到XQM-100的完整型号选择，满足了从实验室研究到小批量生产的不同需求。XQM-2和XQM-4等小型号适用于科研机构和高等院校的基础研究，其紧凑的设计和低廉的运行成本使其成为实验室的理想选择。
中型型号如XQM-20和XQM-50主要面向企业研发中心和质检部门，在保持设备精密性的同时，提高了单次处理量。XQM-100等大型号则适用于小规模生产，其稳定的性能和可观的产量为新材料的中试和量产提供了可靠保障。
每个型号都配备四个球磨罐，罐体容量从50ml到20L不等。这种配置使得研究人员可以同时进行四组实验，大大提高了研发效率。不同材质的罐体可选，包括不锈钢、玛瑙、碳化钨等，满足不同材料的研磨需求。
-
实验室级：选择1-4L小型设备，适配50ml-1L球磨罐，适合小样制备。
-
生产级：20L以上大型设备（如XQM系列），支持批量生产，需配合吊装及振动筛分出料装置。
性能参数分析
XQM系列设备的转速范围通常为0-600转/分钟，无级调速功能使得用户可以根据物料特性精确控制研磨强度。定时功能最长可达99小时，满足长时间研磨的需求。设备运行噪音低于55分贝，创造了良好的实验室环境。
在研磨效率方面，立式方形行星球磨机通常能在1-4小时内将物料研磨至微米级。对于某些特殊材料，通过优化工艺参数，甚至可以达到亚微米级别的研磨效果。设备的最大装料量不超过球磨罐容积的三分之二，确保有足够的空间供研磨介质运动。
功率配置根据型号大小有所不同，从0.75kW到7.5kW不等。合理的功率匹配既保证了研磨效果，又避免了能源浪费。设备还配备了过热保护和紧急制动等安全装置，确保运行安全可靠。

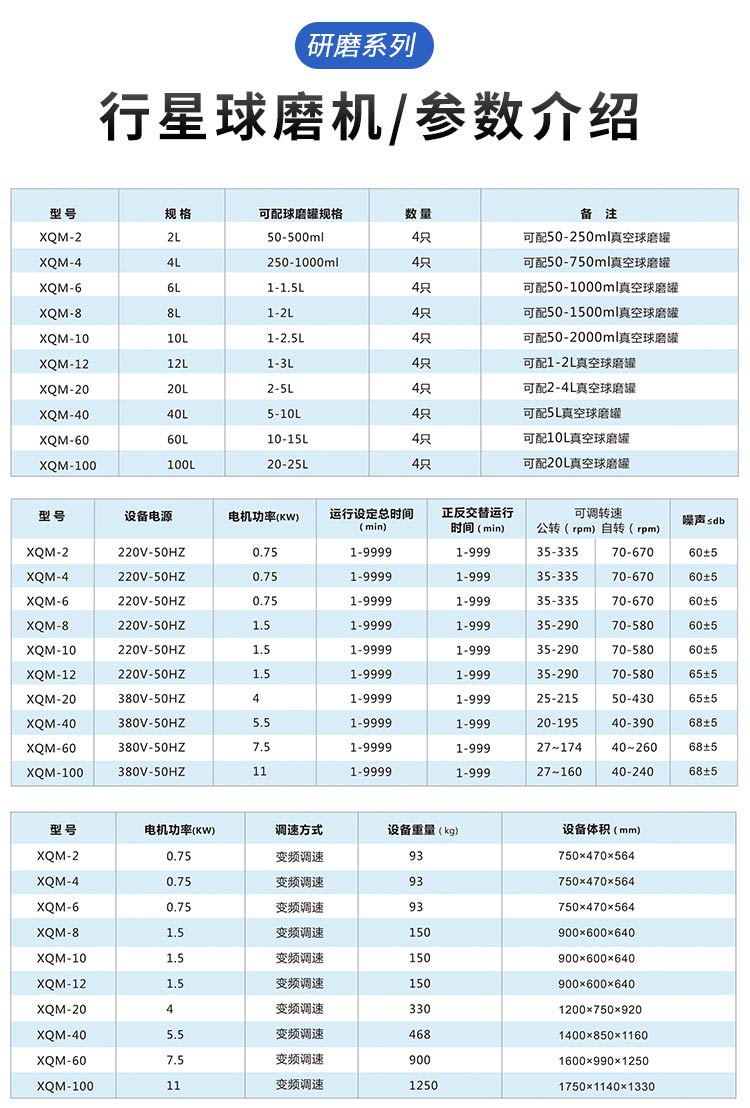

立式方形行星球磨机参数介绍
应用领域与案例分析
科研教育领域
在高等院校和科研院所的材料实验室中，XQM系列立式方形行星球磨机广泛应用于纳米材料、复合材料和功能材料的制备研究。其精确的工艺控制能力为科学研究提供了可靠的实验数据。例如，在锂离子电池材料研究中，研究人员使用XQM-4设备成功制备了均匀分布的电极材料。
教学示范是另一个重要应用场景。设备透明可视的设计使得学生能够直观观察研磨过程，加深对粉体技术原理的理解。多个高校的材料专业已将立式行星球磨机操作纳入实验课程，培养学生的实践能力。
工业生产应用
在新材料开发领域，XQM系列设备发挥着桥梁作用，连接实验室研究和小批量生产。许多创新材料首先在XQM设备上完成工艺优化，然后放大到工业生产。这种研发模式大大缩短了新材料的开发周期。
质量控制是工业应用的另一个重要方面。企业使用XQM设备对原料和产品进行检测，确保产品质量的稳定性。特别是在陶瓷、电子、医药等行业，对粉体细度和均匀性的要求极高，立式行星球磨机为此提供了可靠解决方案。
特殊材料处理
XQM设备配合真空球磨罐使用，可处理对气氛敏感的特殊材料。例如，在金属粉末制备过程中，真空环境有效防止了氧化现象的发生。在稀土功能材料研究中，惰性气体保护确保了材料的性能不受影响。
低温研磨是另一个特色应用。通过配套冷却系统，设备可在低温环境下运行，适用于热敏性材料的处理。这种功能在医药和食品行业的粉体加工中尤为重要。
立式方形行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。
操作与维护指南
操作规程要点
正确的装料程序是保证研磨效果的基础。首先需要根据物料特性选择合适的研磨介质和罐体材质。装料量一般控制在罐体容积的30%-50%，研磨介质填充量占20%-30%。过少的装料量会降低研磨效率，过多则影响介质运动。
参数设置需要根据物料硬度和目标粒度进行优化。一般来说，硬度较高的物料需要较高的转速和较长的研磨时间。对于韧性材料，采用分段研磨策略效果更佳，即先低速粗磨，再高速细磨。
安全操作必须严格遵守。设备运行前需确认罐盖紧固，运行时不得打开防护罩。定期检查设备接地和绝缘情况，确保用电安全。异常声音或振动应立即停机检查。
维护保养策略
日常清洁是保持设备性能的重要环节。每次使用后应及时清理罐体和设备表面，防止物料交叉污染。密封圈等易损件需定期检查，发现老化及时更换。
润滑保养应按照设备手册要求进行。轴承和齿轮等运动部件需要定期加注专用润滑油。润滑周期根据使用频率确定，高频使用的设备应缩短保养间隔。
性能检测需要定期进行。包括转速精度检查、温度监测和噪音测试等。建立设备档案，记录使用和维护情况，为预防性维修提供依据。
技术发展趋势与创新
智能化发展
自适应控制系统是另一个创新方向。系统能够根据研磨声音、电流变化等参数自动调整运行状态，实现最佳研磨效果。这种智能化的控制策略大大降低了对操作人员经验的依赖。
绿色制造技术
节能设计成为设备研发的重要考量。新型XQM系列设备采用高效电机和优化传动系统，能耗比传统设备降低20%以上。噪音控制技术的进步使得设备运行更加安静，改善了工作环境。
材料创新也推动着设备性能提升。新型复合材料的应用使罐体更耐磨，使用寿命更长。环保材料的使用则降低了设备制造和报废处理的环境影响。
立式方形行星球磨机作为粉体技术领域的重要装备，以其独特的设计和卓越的性能，在科研和工业应用中展现出巨大价值。XQM系列设备从XQM-2到XQM-100的完整型号配置，为不同规模的粉体加工需求提供了理想解决方案。
随着新材料产业的快速发展，立式方形行星球磨机将继续向智能化、高效化方向演进。其在纳米材料、新能源材料等前沿领域的应用前景广阔。对于从事粉体研究和生产的技术人员而言，掌握这种设备的原理和操作技巧，对提升研发效率和产品质量具有重要意义。
