实验搅拌球磨机高能效湿法研磨实验室小试首选

为什么实验室需要一台专业的搅拌球磨机

在材料科学研究过程中，将块状或颗粒状原料研磨至微米甚至亚微米级别，是几乎所有新材料研发不可或缺的前置工艺。无论是锂电正负极材料的分散、电子陶瓷浆料的细化，还是医药微粉的制备，粒度分布直接影响最终产品的性能表现。

传统的行星球磨机依靠公转+自转产生研磨力，虽然操作简便，但在处理高粘度浆料、需要进行湿法研磨的场合，往往力有未逮。而工业生产型搅拌球磨机虽然产能大，但设备笨重、能耗高、占地面积大，且最小批次也在数十升以上，根本不适合实验室小样研发。

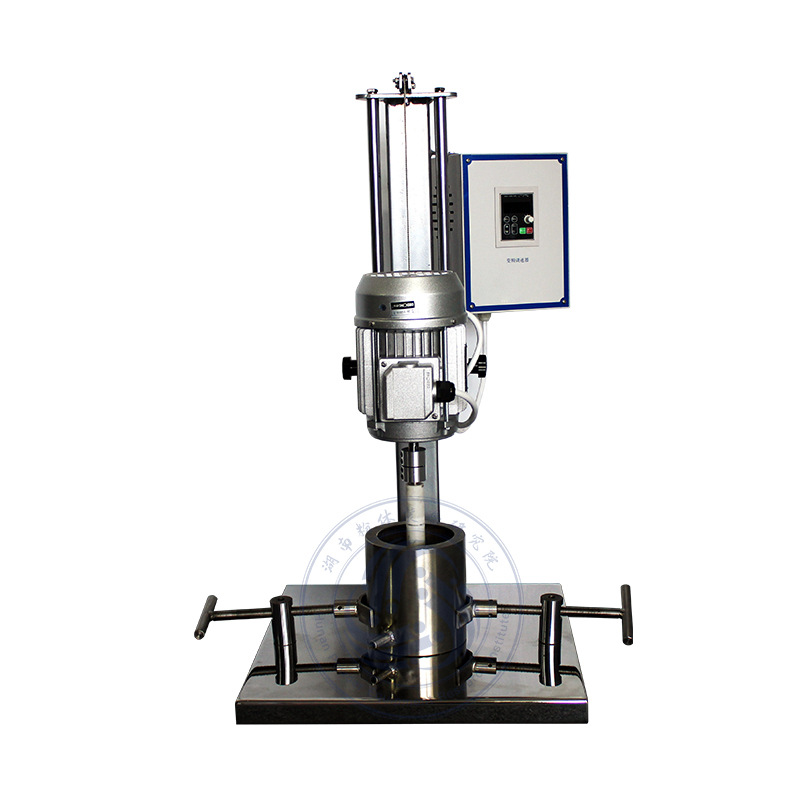

实验搅拌球磨机正是为了解决这一痛点而生。它通过静置的磨筒+高速旋转的搅拌杆，实现对磨介和物料的高效扰动，能量利用率远超行星球磨机。更重要的是，它兼具干法研磨和湿法研磨两种模式，且最小装料量可低至0.35L，是真正意义上的"实验室级"设备。

湖南粉体装备研究院有限公司推出的JM系列实验搅拌球磨机，涵盖JM-1L、JM-2L、JM-3L、JM-5L、JM-10L、JM-15L、JM-20L等 manual/electric升降多种规格，既满足高校教学演示需求，也能为新材料企业的小试研发提供稳定可靠的数据支撑。

搅拌球磨机的工作原理：能量密度决定研磨效率

要理解搅拌球磨机为何在超细研磨领域表现卓越，必须从其工作原理说起。

核心工作机制

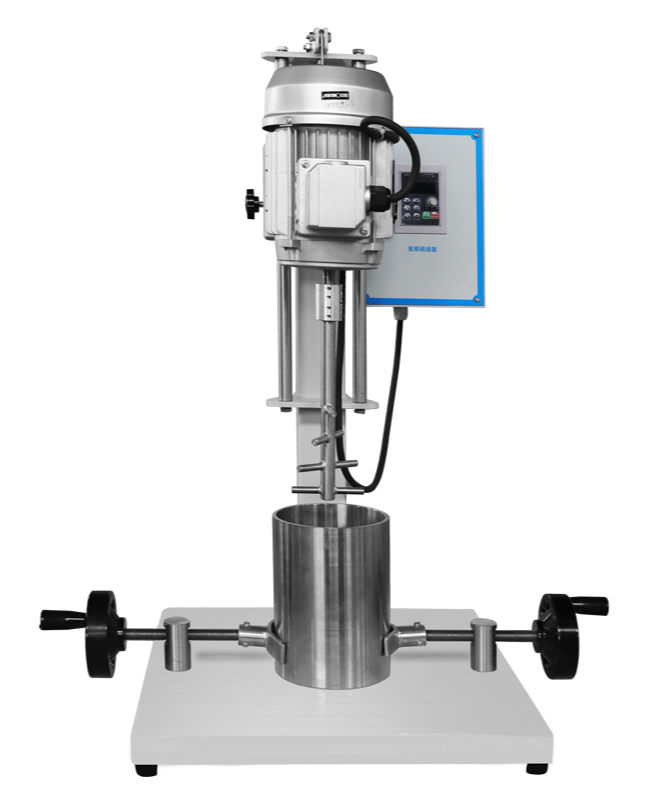

搅拌球磨机的结构由一个静置的磨筒和一根（或数根）带搅拌叶片的转动轴组成。电机带动搅拌轴高速旋转，搅拌叶片直接驱动磨筒内的研磨介质（通常为氧化锆珠、氧化铝珠或不锈钢球）做不规则的高速运动。

与行星球磨机不同，搅拌球磨机的磨筒本身不转动，因此不需要复杂的旋转密封结构，也不需要为了平衡离心力而限制装料量。搅拌叶片直接对磨介做功，能量传递效率极高。

研磨过程的四个阶段

第一阶段：粗颗粒破碎。 物料进入磨筒后，较大的颗粒首先受到高速运动磨介的撞击力，发生脆性断裂。这一阶段以冲击破碎为主，要求磨介有足够的动能。

第二阶段：摩擦研磨。 随着颗粒尺寸减小，单纯的冲击已难以继续细化，此时磨介之间的摩擦、剪切作用成为主导。搅拌球磨机的优势在于，即使是很小的磨介（如0.3mm氧化锆微珠），也能被搅拌叶片充分加速，产生足够的摩擦剪切力。

第三阶段：团聚体解聚。 湿法研磨中，纳米颗粒极易发生团聚，形成"假颗粒"。搅拌球磨机的高剪切环境能有效打散这些团聚体，使一次颗粒充分分散。这一功能在锂电正负极浆料、陶瓷墨水、医药混悬液等体系中尤为重要。

第四阶段：稳态细化。 当颗粒尺寸进入亚微米至纳米区间后，继续研磨的细化速率会显著下降，此时需要在工艺上作出调整——比如更换更小的磨介、增加研磨时间、或引入分散剂。搅拌球磨机的优势在于可以灵活调节搅拌转速、浆料停留时间等参数，实现工艺条件的精确控制。

能量密度：搅拌球磨机的核心指标

在超细研磨领域，"能量密度"是一个比"电机功率"更有参考价值的指标。能量密度指的是单位体积研磨腔内输入的功率（kW/L）。搅拌球磨机的能量密度可以达到行星球磨机的3~5倍，这意味着在相同细化目标下，所需研磨时间大幅缩短。

以JM-5L电动升降搅拌球磨机为例，其电机功率0.75kW，研磨腔有效容积约1.75L，能量密度约0.43 kW/L。而一台同样装料5L的行星球磨机，电机功率通常在1.5kW以上，但实际作用于物料的有效功率远低于此数值。

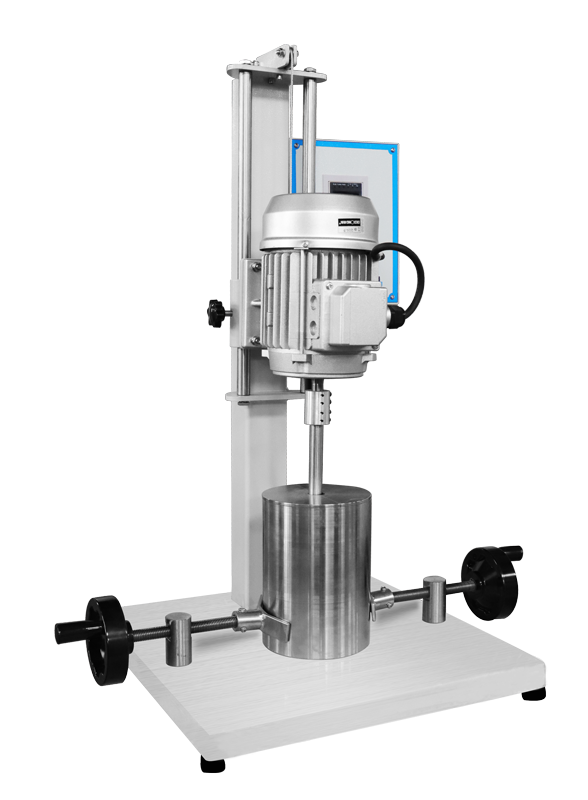

JM系列实验搅拌球磨机：产品全解析

湖南粉体装备研究院有限公司的JM系列实验搅拌球磨机，按照装料量和操作方式，分为手动升降和电动升降两大类别，覆盖从微型实验到小试放大的完整需求。

JM-1L / JM-2L / JM-3L：手动升降微型实验款

这三款是JM系列的入门型号，装料量分别为0.35L、0.7L和1.05L，适合处理极少量的样品——比如仅需几克粉体的配方验证实验。

核心特点：

• 体积小巧： 外形尺寸仅750×450×800mm，普通实验台即可放置，不占用额外空间。
• 手动升降： 搅拌杆采用手动升降方式，结构简单可靠，故障率极低，适合预算有限的实验室。
• 变频调速： 转速可在0~1400r/min范围内连续调节，能根据不同物料特性灵活设定最佳研磨参数。
• 多材质磨筒可选： 支持不锈钢/碳钢（约5mm壁厚）、氧化锆/刚玉陶瓷（约10mm壁厚）、聚四氟/尼龙（约10mm壁厚）、聚氨酯（约6~7mm壁厚）等多种材质，用户可根据物料化学性质选择，避免污染。

适用场景： 高校教学实验、新材料配方初筛、少量贵重样品（如稀土荧光粉、催化剂）的预处理。

JM-5L / JM-10L：电动升降进阶款

当实验规模从"克级"提升至"百克级"甚至"公斤级"时，手动升降已显不便，此时JM-5L和JM-10L的电动升降设计便体现出明显优势。

核心升级：

• 电动升降： 搅拌轴由电机驱动自动升降，定位精准，操作省力，且能在运行过程中动态调整浸入深度。
• 更大功率： JM-5L电机功率0.75kW，JM-10L提升至1.5kW，能够应对更高粘度浆料的研磨需求。
• 转速优化： 考虑到较大容积下的流体力学特性，变频转速范围调整为0~560r/min（JM-5L/10L），在保证研磨效率的同时避免不必要的能耗。
• 电压适配： 这两款仍采用220V/50Hz单相电源，可直接接入实验室普通插座，无需三相电改造。

适用场景： 科研院所日常研发、新材料企业小试批次、需要频繁更换配方的中试前验证。

JM-15L / JM-20L：电动升降大容量款

这两款是实验系列中的大容量型号，装料量分别达到5.25L和7L，已经进入"小试放大"的范畴。

核心特点：

• 三相电源： JM-15L和JM-20L采用380V/50Hz三相电源，电机功率分别为2.2kW和2.2kW，动力储备充足。
• 更大外形： 外形尺寸为1020×480×1220mm，需要预留足够的实验室空间。
• 出料阀配置： JM-15L标配6分出料阀，方便湿法研磨后浆料的排放和清洗。
• 进料粒度要求： JM-15L建议进料粒度≤10mm，JM-20L因容积更大，对进料粒度容忍度更高，但实际实验中仍建议控制进料在合理范围内，以获得最佳研磨效率。

适用场景： 从小试向中试过渡的工艺放大研究、需要一定批量的材料制备（如制备足够的锂电正极材料用于扣式电池组装）。

磨筒材质选择：如何影响实验结果与产品纯度

搅拌球磨机的磨筒和搅拌装置直接接触物料，其材质选择对实验结果有着深远影响。湖南粉体装备研究院有限公司的JM系列提供多种磨筒材质选项，用户需根据实际需求慎重选择。

不锈钢/碳钢磨筒

优点： 机械强度高，耐冲击，价格相对低廉，适合大多数对金属污染不敏感的无机非金属材料（如普通陶瓷原料、建材粉末等）。

缺点： 在湿法研磨酸性或碱性浆料时，不锈钢仍可能发生腐蚀，导致金属离子溶出污染物料。对于电子材料、锂电材料等对金属杂质极其敏感的领域，不推荐使用。

壁厚： 约5~7mm（视型号而定）。

氧化锆/刚玉陶瓷磨筒

优点： 极高的硬度（氧化锆维氏硬度>1200 HV）和极低的磨损率，几乎不与任何化学溶剂发生反应，是唯一能满足"超高纯度"要求的磨筒材质。在锂电正极材料、MLCC电子陶瓷、稀土荧光粉等领域，陶瓷磨筒是标准配置。

缺点： 脆性大，不耐剧烈冲击，装拆时需小心操作；价格高于金属磨筒；壁厚较大（约8~25mm，视型号而定），会占用一定有效容积。

壁厚： 约8~25mm（因型号和容积而异，较大型号壁厚相应增加）。

聚四氟乙烯（PTFE）磨筒

优点： 优异的耐化学腐蚀性，几乎能抵抗所有强酸强碱的侵蚀，适合处理极端pH值的浆料。表面不粘性极佳，清洗方便，不易残留。

缺点： 硬度低，不耐高速磨介的冲击磨损，使用寿命相对较短；工作温度一般不宜超过250℃（实际湿法研磨中温度通常不高，影响不大）。

壁厚： 约6~20mm（视型号而定）。

聚氨酯（PU）磨筒

优点： 耐磨性极佳，尤其在湿法研磨中，聚氨酯的耐磨损性能往往优于金属材料；弹性好，能有效吸收磨介的冲击力，降低噪音；不含金属成分，不会引入金属污染。

缺点： 耐温性有限（通常<80℃），不耐强极性有机溶剂（如丙酮、二甲基甲酰胺等），选用前需确认溶剂兼容性。

壁厚： 约6~20mm（视型号而定）。

如何选择？——五步决策框架

湿法研磨 vs 干法研磨：实验搅拌球磨机的双重能力

JM系列实验搅拌球磨机的设计兼顾了干法和湿法两种研磨模式，这也是其在实验室场景中极具竞争力的原因之一。

干法研磨的特点与局限

干法研磨即直接将干燥粉体置入磨筒，在磨介的冲击、摩擦作用下细化。其优点是工艺简单、无需后续干燥、能耗相对较低。

但干法研磨也有明显局限：

• 细颗粒极易发生团聚，特别是纳米级粉体，在范德华力和静电作用下，干法研磨往往难以实现真正的超细分散；
• 某些物料（如锂电正极材料）在干磨过程中可能因局部过热而导致晶型转变或性能劣化；
• 粉尘问题在实验室环境中尤为突出，既影响操作人员健康，也可能造成交叉污染。

湿法研磨的优势

湿法研磨是在液体介质（水、乙醇、异丙醇等）中进行研磨，液体介质包裹在颗粒表面，有效抑制团聚，同时带走研磨过程中产生的热量。

关键优势：

1. 粒度更细： 在液相环境中，团聚体更容易被打散，最终产品粒度通常比干法研磨低1~2个数量级。
2. 温度可控： JM系列磨筒带有夹套，可通入冷却水（或加热油）精确控制研磨温度，避免热敏感物料变质。
3. 可直接获得浆料： 许多材料的后续工艺本就需要浆料形态（如涂布、喷雾造粒、注塑等），湿法研磨后无需二次分散。
4. 环境友好： 无粉尘飞扬，实验室环境更清洁安全。

注意事项：

• 湿法研磨后需要进行固液分离（过滤、离心或压滤），增加了一道工序；
• 溶剂的选择需考虑物料的润湿性和后续处理工艺（如锂电行业常用NMP作为溶剂，但成本高且有毒性，实验室可用去离子水或乙醇替代进行小试）。

实际应用中的工艺组合

在许多新材料研发中，干法预磨+湿法精磨是最常用的工艺组合。先用干法将物料从毫米级破碎至数十微米级，再转入湿法研磨细化至亚微米或纳米级。这种组合既能发挥干法处理量大、效率高的优势，又能利用湿法实现超细分散。

实验搅拌球磨机在五大行业中的典型应用

新能源电池材料

锂电正极材料（如磷酸铁锂、三元NCM/NCA）和负极材料（如人造石墨、硅碳复合材料）的粒度分布和分散状态，直接决定电池的能量密度和循环寿命。实验搅拌球磨机在锂电研发中的应用主要体现在：

• 正极材料预分散： 将锂电正极材料与导电剂、粘结剂在溶剂中混合研磨，制备均匀浆料；
• 固态电解质研磨： 氧化物固态电解质（如LLZO）硬度极高，需要高能量密度的湿法研磨才能实现充分细化；
• 硅碳负极预处理： 纳米硅颗粒极易团聚，湿法研磨是将其均匀分散的有效手段。

电子与MLCC（多层陶瓷电容器）

MLCC是消费电子中用量极大的被动元件，其介质层厚度已降至1μm以下，对陶瓷粉体的粒度分布要求极高。实验搅拌球磨机可将钛酸钡等介电陶瓷粉体研磨至D50<0.5μm，且粒度分布窄，满足高端MLCC的工艺要求。

医药与生物技术

许多难溶性药物的生物利用度受其粒径直接影响——粒径越小，比表面积越大，溶解速率越快。湿法研磨制备的药物纳米混悬液，可显著提高难溶性口服药物的吸收率。实验搅拌球磨机在此领域的优势在于：

• 可在无菌条件下操作（选用合适材质磨筒）；
• 研磨过程不产生高温，避免热敏感药物失效；
• 能实现数百纳米甚至更小的粒度控制。

涂料与油墨

涂料和油墨的核心指标之一是"细度"，即颜料颗粒的最大尺寸。细度不达标，漆膜会出现橘皮、颗粒等缺陷。实验搅拌球磨机广泛应用于涂料油墨企业的研发实验室，用于：

• 纳米色浆的制备；
• 陶瓷墨水的超细分散（喷墨打印用陶瓷墨水要求颗粒D90<500nm）；
• 功能性涂料（如防腐涂料、导电涂料）中功能填料的均匀分散。

地质与冶金样品制备

在地质矿产研究中，需要将岩石、矿石样品研磨至分析粒度（通常<75μm），以供XRF、XRD等分析仪器使用。实验搅拌球磨机可高效处理各类硬脆矿石样品，且通过选用氧化锆磨介和磨筒，能将金属污染控制在极低水平，确保后续分析结果的准确性。

选型五大关键问题

在选购实验搅拌球磨机时，建议按照以下五个问题逐一确认需求：

问题1：我的装料量通常是多少？ 这是决定型号的首要参数。如果每次实验只需处理几十克样品，JM-1L或JM-2L即可；如果涉及配方放大，需要公斤级批次，则应考虑JM-10L或更大规格。

问题2：是干法还是湿法，或者两者都需要？ JM全系列均支持干湿两用，但湿法研磨对磨筒密封性有一定要求。如果主要进行湿法研磨，建议优先选择带夹套冷却的型号，以便精确控制研磨温度。

问题3：物料是否对金属污染敏感？ 锂电、电子陶瓷、医药等领域，金属杂质的容忍度极低（往往要求Fe含量<100ppm）。此类场景必须选用氧化锆/刚玉陶瓷磨筒，并搭配合适材质的磨介。

问题4：实验室电源条件如何？ JM-1L至JM-10L可使用220V单相电源，直接接入实验室普通插座；JM-15L及以上型号需要380V三相电源，选购前需确认实验室是否具备相应电力条件。

问题5：后续是否需要放大到中试或生产？ 如果当前实验的目的是为后续中试或量产积累数据，建议在设备选型时优先考虑与生产型搅拌球磨机工艺参数相近的型号，以确保实验数据的可放大性。

与行星球磨机的对比：各自的适用场景

许多用户在初次选购实验室研磨设备时，会在搅拌球磨机和行星球磨机之间犹豫。这两者并非替代关系，而是互补关系，各自擅长不同的应用场景。

结论： 如果主要进行新材料配方研发、湿法浆料制备或工艺放大研究，实验搅拌球磨机是更合适的选择；如果以干法样品制备、分析测试前处理为主，行星球磨机则更为便捷。

更多研磨设备产品信息，可访问湖南粉体装备研究院有限公司官网查看完整产品系列。

设备维护与保养指南

实验搅拌球磨机虽然结构简单、故障率低，但规范的维护保养仍能显著延长设备使用寿命，并确保实验结果的稳定性和可重复性。

日常维护要点

磨筒清洗： 每次实验结束后，务必及时清洗磨筒和搅拌装置。湿法研磨的残留浆料若干结在磨筒内壁，下次实验时掉落下来会污染新批次。对于氧化锆陶瓷磨筒，可用稀硝酸或稀氢氟酸（注意安全！）进行深度清洗，去除顽固附着物。

磨介补充： 研磨介质在长期使用中会因磨损而逐渐减小，当磨介尺寸小于初始尺寸的60%时，研磨效率会明显下降，此时应及时补充或更换新磨介。

密封检查： 湿法研磨时，需定期检查磨筒各密封部位（特别是带夹套的磨筒），确保无泄漏。一旦发现泄漏，应立即停用并更换密封件。

电气维护： 变频控制器应避免在潮湿环境中长期使用，实验室应注意通风除湿。电动升降型号（JM-5L及以上）的升降电机应定期加注润滑油。

常见故障及排除方法

结语

实验搅拌球磨机JM系列凭借其高能效、小批量、易操作、多材质兼容等诸多优势，已经成为高校、科研院所和新材料企业进行超细研磨实验的重要装备。无论是在新能源电池材料、电子陶瓷、医药制剂还是高端涂料的研发中，它都能提供稳定可靠的研磨性能。

湖南粉体装备研究院有限公司作为粉体设备领域的专业制造商，在搅拌球磨机、行星球磨机、砂磨机等研磨设备上积累了丰富的研发和制造经验。公司研发中心依托中南大学粉末冶金国家重点实验室，持续提升产品性能，为用户提供更优质的设备和服务。

如需了解更多技术参数或获取选型建议，欢迎通过以下方式联系湖南粉体装备研究院有限公司：

• 全国服务热线：400-040-1228 / 0731-84080112
• 销售咨询：19176989908 / 19918947659
• 邮箱：1290231642@qq.com
• 公司地址：长沙经济技术开发区螺丝塘路68号2号楼3层
• 工厂地址：湖南省岳阳市平江县伍市镇华文路伍市工业园
