滚筒球磨机临界转速计算方法与实例

滚筒球磨机临界转速的决定性作用

滚筒球磨机的研磨效率，归根到底取决于筒体转速与研磨介质运动状态的匹配程度。转速过低，研磨介质仅在罐底滑动摩擦，冲击力不足，研磨效率低下；转速过高，研磨介质随筒壁同步旋转不脱落，完全失去冲击研磨作用；只有当转速处于合理区间，研磨介质被提升到适当高度后抛落，才能产生最大的冲击和研磨效果。这个"合理区间"的上限，就是临界转速——它决定了设备运行的安全边界和效率天花板。

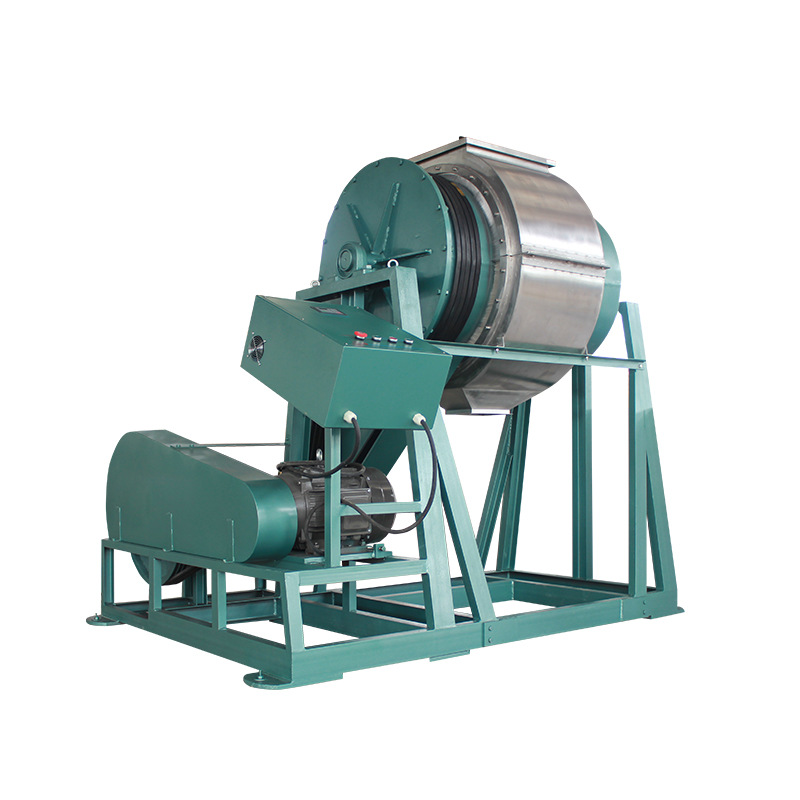

大型滚筒球磨机实物图，湖南粉体装备研究院有限公司QM系列，容积30L至2000L全规格覆盖

临界转速的物理本质

临界转速是指滚筒球磨机筒体内研磨介质在离心力作用下刚好贴附筒壁随筒体一起旋转而不脱落时的最低转速。此时，研磨介质所受的离心力与重力达到平衡，介质不再产生抛落运动，研磨作用趋近于零。从力学角度看，当筒体旋转到最高点时，研磨介质受到的离心力等于重力，即：

Fc = Fg → mω²R = mg

其中m为研磨介质质量，ω为角速度，R为筒体有效内径，g为重力加速度。这就是临界转速推导的物理基础。

为什么临界转速不可超越

超过临界转速运行时，所有研磨介质将被"钉"在筒壁上形成"离心层"，此时研磨介质与物料之间没有相对运动，不产生任何冲击和剪切作用。这不仅意味着研磨效率为零，还可能导致设备过载、轴承过热甚至筒体变形。因此，临界转速是滚筒球磨机设计和操作中不可逾越的红线。湖南粉体装备研究院有限公司在QM系列大型滚筒球磨机的设计中，将各型号的额定转速严格控制在临界转速的65%~80%范围内，确保设备安全高效运行。

临界转速计算公式推导与参数解析

经典理论公式

滚筒球磨机临界转速的经典计算公式由德国学者费雪（Fischer）于1904年首次提出，至今仍是行业通用标准：

Nc = 42.3 / √D

其中：Nc为临界转速（rpm），D为筒体有效内径（m），42.3为常数项，由$60\times \surd g$/$2\pi$计算得出，g取9.81m/s²。

这个公式的推导基于以下简化假设：研磨介质为质点、筒体内壁光滑无衬板、忽略介质间相互作用力、不考虑物料填充的影响。实际工况中这些假设并不完全成立，因此计算结果属于理论值，实际临界转速会略有偏差。

从公式到实践：内径测量要点

公式中D的取值直接影响计算精度。对于实验室滚筒球磨机QM-5和QM-15这类采用胶辊驱动球磨罐的机型，D应取球磨罐的有效内径而非胶辊间距。对于大型滚筒球磨机QM系列，如果有内衬，D应取扣除内衬厚度后的有效内径。例如，一台名义内径0.6m的球磨机，加装25mm厚刚玉内衬后，有效内径D = 0.6 - 0.05 = 0.55m。

常见规格临界转速速查表

根据湖南粉体装备研究院有限公司QM系列参数，将各型号的临界转速计算结果整理如下：

从数据可以看出，随着筒体直径增大，临界转速显著降低，这也是大型滚筒球磨机工作转速普遍低于小型设备的根本原因。

实际工作转速的选择策略

转速比的概念与推荐范围

工程实践中，工作转速通常以临界转速的百分比表示，称为转速比（φ = N/Nc）。大量实验研究和工业数据表明：

• φ = 65%~70%：适用于粗磨，研磨介质以抛落为主，冲击力大，适合大颗粒物料的初级粉碎
• φ = 70%~80%：适用于细磨和超细研磨，研磨介质运动状态兼顾冲击和研磨，综合效率最高
• φ > 85%：研磨介质开始出现离心趋势，效率急剧下降
• φ > 95%：接近临界状态，几乎无研磨效果

湖南粉体装备研究院有限公司轻型滚筒球磨机QM系列采用变频无级调速设计，用户可在20~60rpm范围内自由调节转速，实现从粗磨到超细研磨的全覆盖。例如QM-30L型，临界转速约77rpm，工作转速20~60rpm对应转速比26%~78%，覆盖了从轻柔混合到高效研磨的全部工况。

物料特性对转速选择的影响

不同物料的研磨特性差异显著，转速选择需要针对性调整：

硬脆物料（如石英砂、碳化硅）：需要更大的冲击力，转速比宜取70%~80%的高区间，研磨介质提升高度大，抛落动能足，能有效击碎硬质颗粒。在实际操作中，QM-200型处理石英砂时，建议将转速设定在40~45rpm，转速比约71%~80%。

软粘物料（如碳酸钙、滑石粉湿磨）：过高的转速容易导致物料粘壁，反而降低研磨效率，转速比宜取60%~70%，以研磨摩擦为主、冲击为辅。湿磨时料浆浓度也需同步控制，一般固含量60%~70%为宜。

热敏性物料（如药物、有机粉体）：高转速产生的冲击热可能导致物料变性，转速比宜取55%~65%，并采用间歇研磨模式，每运行15~20分钟暂停5分钟散热。

研磨介质在筒体内的三种运动状态：泻落式、抛落式、离心式

填充率与转速的协同优化

研磨介质填充率和转速是影响研磨效率的两大核心参数，二者必须协同优化。填充率过低时，即使转速合理，研磨介质间碰撞频率不足，研磨效率低；填充率过高时，研磨介质运动空间被压缩，提升高度受限，冲击力减弱。经验表明：

• 研磨介质填充率30%~35%时，转速比可取75%~80%
• 研磨介质填充率40%~45%时，转速比宜降至65%~75%
• 研磨介质填充率超过50%时，转速比应降至60%以下

物料填充量通常为球磨罐有效容积的20%~30%，研磨介质与物料的体积比（球料比）控制在1.5:1至2.5:1之间。

特殊工况下的临界转速修正

内衬对临界转速的影响

加装内衬后，筒体有效内径减小，临界转速相应提高。以QM-500型为例，无内衬时筒体内径约0.75m，Nc = 42.3/√0.75 = 48.8rpm；加装25mm厚刚玉内衬后，有效内径D = 0.75 - 0.05 = 0.70m，Nc = 42.3/√0.70 = 50.5rpm，临界转速提高约3.5%。实际操作中，若按无内衬的临界转速设定工作参数，可能导致转速比偏低、研磨效率不足。湖南粉体装备研究院提供合金钢、不锈钢、聚氨酯、刚玉陶瓷、氧化锆等多种内衬选择，不同内衬厚度对临界转速的影响需在选型时充分考量。

湿法研磨的转速调整

湿法研磨中料浆的存在改变了研磨介质的运动阻力。料浆粘度较高时，研磨介质受到更大的阻尼作用，提升高度降低，实际抛落点下移，研磨效果减弱。为保证湿磨效率，工作转速通常比干磨提高5%~10%。QM系列滚筒球磨机支持干湿两用，湿磨时建议在干磨推荐转速基础上乘以1.05~1.10的修正系数。

多罐同时运行的转速设定

实验室滚筒球磨机QM-5和QM-15型采用胶辊驱动方式，可同时放置多个不同规格的球磨罐。此时需注意，不同直径球磨罐的临界转速不同。为保证各罐研磨效果一致，应将转速设定为最小直径球磨罐推荐工作转速的下限，同时避免最大直径球磨罐的转速比超过80%。QM-5型主辊转速范围60~570rpm，QM-15型同样为60~570rpm，宽泛的调速范围为多罐并联运行提供了充足的调节裕度。

临界转速计算实例详解

实例一：QM-100型处理氧化铝陶瓷粉

已知条件：QM-100型滚筒球磨机，筒体有效内径约0.45m，内衬15mm聚氨酯，研磨氧化铝陶瓷粉，目标出料粒度D90<5μm。

计算步骤：

1. 计算有效内径：D = 0.45 - 0.03 = 0.42m
2. 计算临界转速：Nc = 42.3/√0.42 = 42.3/0.648 = 65.3rpm
3. 选择转速比：氧化铝属硬脆物料，细磨工况取φ = 75%
4. 计算工作转速：N = 65.3 × 0.75 = 49.0rpm
5. 校核：QM-100型额定转速范围20~45rpm，计算转速偏高
6. 调整：取设备最大允许转速45rpm，对应转速比φ = 45/65.3 = 68.9%，处于合理范围

结论：QM-100型研磨氧化铝陶瓷粉时，推荐转速45rpm，研磨介质填充率40%，球料比2:1，预计研磨4~6小时可达目标粒度。

实例二：QM-2000型处理铁矿粗磨

已知条件：QM-2000型大型滚筒球磨机，筒体有效内径约1.20m，锰钢衬板厚度30mm，研磨铁矿石，进料粒度≤20mm，目标出料0.5~2mm。

计算步骤：

1. 计算有效内径：D = 1.20 - 0.06 = 1.14m
2. 计算临界转速：Nc = 42.3/√1.14 = 42.3/1.068 = 39.6rpm
3. 选择转速比：粗磨工况取φ = 70%
4. 计算工作转速：N = 39.6 × 0.70 = 27.7rpm
5. 校核：QM-2000型额定转速范围20~34rpm，27.7rpm在合理范围内

结论：QM-2000型研磨铁矿石粗磨时，推荐转速28rpm，研磨介质填充率35%，球料比3:1，预计处理量约3t/h。

实例三：QM-15实验室型多罐研磨

已知条件：QM-15实验室滚筒球磨机，同时放置两个球磨罐，罐A内径0.15m（4L），罐B内径0.20m（10L），研磨电子陶瓷粉体。

计算步骤：

1. 罐A临界转速：NcA = 42.3/√0.15 = 109.2rpm，推荐工作转速75~85rpm
2. 罐B临界转速：NcB = 42.3/√0.20 = 94.6rpm，推荐工作转速65~75rpm
3. 兼顾两罐，取工作转速70rpm
4. 校核：罐A转速比φ = 70/109.2 = 64.1%（偏保守但可接受），罐B转速比φ = 70/94.6 = 74.0%（最优范围）

结论：QM-15型多罐研磨时，推荐工作转速70rpm，兼顾两种规格球磨罐的研磨效率。如需罐A效率更高，可将转速提高至80rpm，罐B仍处于安全范围。

湖南粉体装备研究院QM系列滚筒球磨机，变频调速精准控制工作转速

临界转速之外的效率优化要素

研磨介质尺寸级配

转速确定后，研磨介质的尺寸级配是影响研磨效率的第二大因素。大球冲击力强适合粗碎，小球研磨面积大适合细磨。工业实践中通常采用"两头大中间小"的级配方案，即大球和小球占比高、中球占比低。湖南粉体装备研究院提供氧化锆研磨球、玛瑙研磨球、不锈钢研磨球、刚玉研磨球等多种材质研磨球，用户可根据物料特性灵活选择。

球磨罐材质与研磨效率

球磨罐材质影响研磨过程中的能量传递和污染控制。不锈钢罐传热快、耐磨性好，适合大多数无机粉体；聚四氟乙烯罐化学稳定性极佳，适合强酸强碱环境；刚玉罐硬度高、磨损极低，适合对纯度要求极高的陶瓷和电子材料研磨。罐体材质的选择虽然不直接影响临界转速，但影响研磨介质的反弹系数和能量传递效率，间接影响研磨效果。

间歇研磨对效率的提升

对于长周期研磨任务，连续运行并不总是最优选择。间歇研磨模式（运行15~20分钟，暂停5~10分钟）能降低罐内温度，减少热敏物料的变性风险，同时给研磨介质提供"重排"机会，避免介质因长期连续运行形成固定运动轨迹。QM系列滚筒球磨机均可配合定时器实现间歇研磨，提升研磨均匀度和最终粒度分布的一致性。

从理论到选型的完整闭环

临界转速计算只是滚筒球磨机选型的第一步。从实际应用角度看，完整的选型流程应包括：确定处理量→选择罐体容积→计算临界转速→确定工作转速→选择内衬和研磨介质→设定研磨参数→验证研磨效果。湖南粉体装备研究院有限公司从实验室QM-5型到工业级QM-2000型，全系列滚筒球磨机均采用变频无级调速，用户可根据临界转速计算结果精准设定工作转速。同时，公司提供免费试磨样品服务，用户可在购买前验证选型参数的合理性，确保研磨效果达到预期。了解更多滚筒球磨机系列产品信息，或直接拨打400-040-1228获取一对一选型方案。
