马弗炉升温时间计算与升温速率优化方法

马弗炉升温时间为何如此重要

在材料烧结、灰化分析、金属退火等高温实验中，马弗炉的升温时间直接决定了实验效率和数据可靠性。升温过快，样品可能因热应力过大而开裂；升温过慢，则浪费宝贵的实验时间和能源成本。对于需要每天重复多次烧结工艺的实验室而言，升温时间的优化甚至可以影响到整体项目进度和运营成本。

许多实验室操作人员在使用马弗炉时，往往直接采用设备默认升温程序，缺少对升温速率的针对性优化。实际上，不同材料、不同工艺对升温曲线的要求差异很大——陶瓷预烧结需要缓慢升温以排除有机粘结剂，金属退火则可以在低温段快速升速再在相变点附近减速。理解升温时间的计算方法，掌握升温速率的优化策略，是每个马弗炉使用者提升实验质量的必修课。

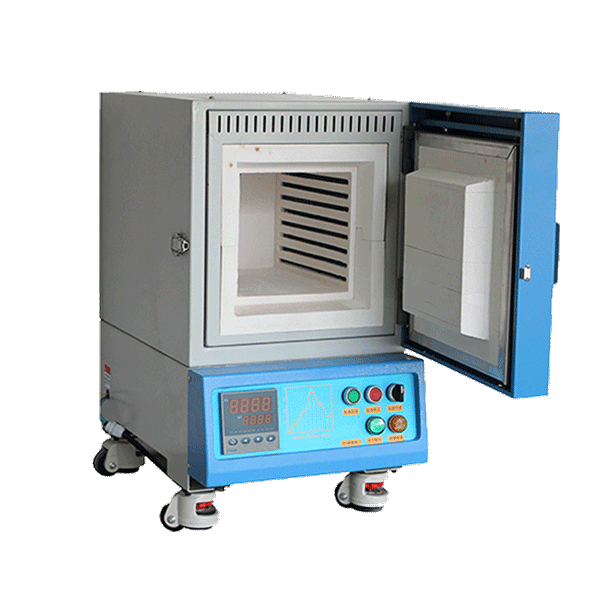

TCXD系列一体成型炉膛高温箱式马弗炉

马弗炉升温时间的基本计算方法

升温时间计算公式

马弗炉升温时间的核心计算公式非常直观：

升温时间（min）=（目标温度 - 室温）/ 实际升温速率（℃/min）

这个公式看起来简单，但实际应用中有多个变量需要考虑。以湖南粉体装备研究院有限公司的TCXD系列马弗炉为例，其控温范围为室温至1200℃，推荐升温速率为1000℃以下≤10℃/min，最快升温速率≤30℃/min。我们来看一个具体计算：

假设实验室环境温度为25℃，目标温度1000℃，采用推荐升温速率10℃/min：

升温时间 =（1000 - 25）/ 10 = 97.5min ≈ 1小时38分钟

如果需要快速升温，采用最高速率30℃/min：

升温时间 =（1000 - 25）/ 30 = 32.5min ≈ 33分钟

不同型号的升温能力差异

TCXD系列马弗炉提供从1L到80L的多种炉膛规格，不同规格的功率配置直接影响升温能力：

可以看出，炉膛容积越大，所需功率越高。但功率并不与容积成正比——1L的炉膛配备1KW功率，而80L的炉膛仅配备15KW功率。这意味着大容量炉膛的实际升温速率会低于小容量炉膛，在计算升温时间时必须考虑这一因素。

影响升温时间的实际因素

公式计算给出的是理论值，实际升温时间还会受到以下因素的影响：

炉膛保温性能。 TCXD系列采用高纯氧化铝多晶纤维炉膛，保温性能优异，比传统设备节能50%。保温性能好的炉膛不仅减少热量散失、加快升温速度，还能保证炉膛内温度均匀性（1000℃测试点温度均匀性±3℃），避免因局部温差导致样品受热不均。

装炉量与样品热容。 装入的样品量越多、样品的比热容越大，炉膛需要提供的热量就越多。一批刚玉坩埚装满氧化锆陶瓷样品和空炉状态相比，升温时间可能延长20%至40%。计算升温时间时，应根据实际装炉量在理论值基础上增加适当余量。

环境温度波动。 冬季和夏季的实验室温度差异可能导致升温起点不同，从而影响总升温时间。建议在计算时取当地最冷环境温度作为计算基准，确保冬季实验也能按预期完成。

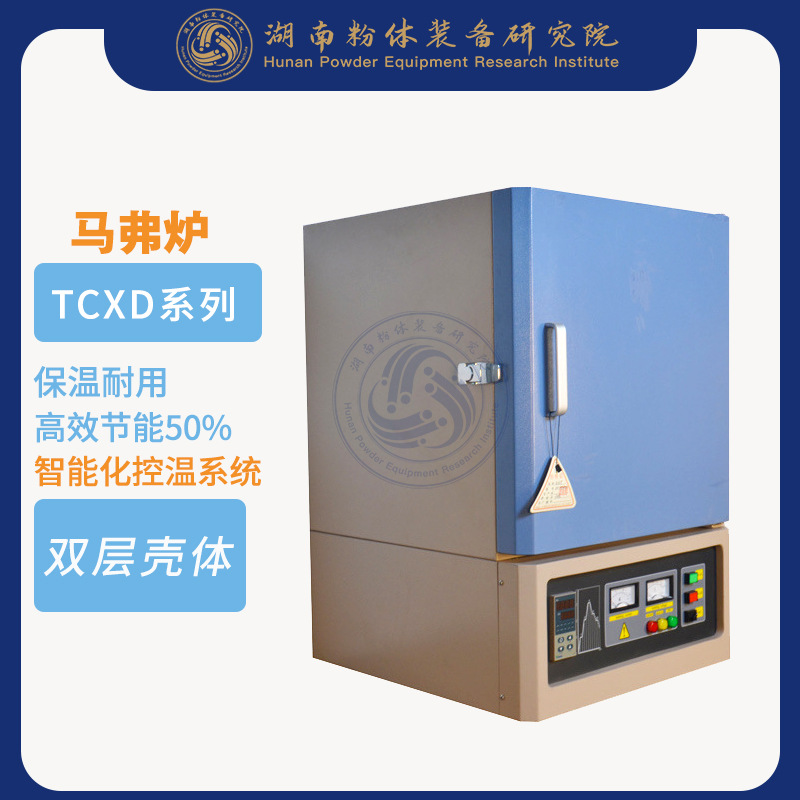

TCXD系列马弗炉PID智能控温面板

升温速率优化的核心策略

分段升温程序设计

TCXD系列马弗炉配备30段程序控温功能，这意味着用户可以设计最多30个不同的升温/恒温/降温段。合理设计分段升温程序是速率优化最有效的手段。

典型的分段升温策略包括：

三段式升温程序。 这是实验室最常用的方案：第一段从室温到300℃采用5℃/min慢速升温，排除样品中的水分和挥发物；第二段从300℃到800℃采用10℃/min中速升温；第三段从800℃到目标温度采用3℃/min慢速升温，确保样品均匀受热并减少热应力。

阶梯式升温程序。 针对含有大量有机粘结剂的陶瓷生坯，在200℃至400℃之间设置2至3个恒温平台，每个平台保持30至60分钟，让有机物缓慢分解排出，避免因气体急剧膨胀导致样品开裂。

快速升温+慢速恒温程序。 对于金属退火等对升温速率不敏感的工艺，可以在低温段采用15至20℃/min快速升温至接近目标温度，再以2至5℃/min的慢速升至最终温度，兼顾效率和均匀性。

PID参数自整定的正确使用

PID控温是TCXD系列马弗炉的核心控温方式，其参数（比例P、积分I、微分D）直接影响升温速率的执行精度。设备支持自整定功能，但很多用户并不清楚自整定的正确使用方法。

何时需要自整定？ 更换炉膛保温材料后、长期使用后炉膛老化、改变装炉量导致热负荷大幅变化、从低温段切换到高温段运行，这些情况都需要重新进行PID自整定。

自整定的操作要点。 在空炉或标准装炉量条件下，将目标温度设定为常用工作温度，启动自整定功能。设备会通过自动调整输出功率，观察炉温响应曲线，计算出最佳的PID参数。自整定过程通常需要1至2小时完成，期间不要打开炉门或改变设定参数。

自整定后的验证。 自整定完成后，建议运行一次完整的升温程序，观察实际升温曲线与设定曲线的吻合度。如果实际温度超调过大（超过设定温度5℃以上），可以手动减小P值；如果升温速度明显慢于设定速率，可以适当增大P值。

升温速率与样品质量的平衡

升温速率的优化不仅仅是追求"快"，更重要的是在速率与样品质量之间找到平衡点。

过快升温的风险。 升温速率过快可能导致多种问题：陶瓷样品因内外温差过大而产生热应力裂纹；有机物分解产生的气体来不及排出，在样品内部形成气孔或鼓包；金属样品表面氧化层增厚，影响后续加工质量；炉膛保温材料因温度梯度过大而加速老化。

过慢升温的代价。 升温速率过慢虽然对样品更友好，但会导致实验周期延长、能耗增加。以一个需要1000℃保温2小时的烧结工艺为例：如果升温速率从10℃/min降低到3℃/min，仅升温阶段就多消耗近50分钟，对于需要每天重复3至4次烧结的实验室来说，累计浪费的时间非常可观。

推荐升温速率区间。 综合考虑样品质量和实验效率，针对不同材料和工艺，建议采用以下升温速率区间：

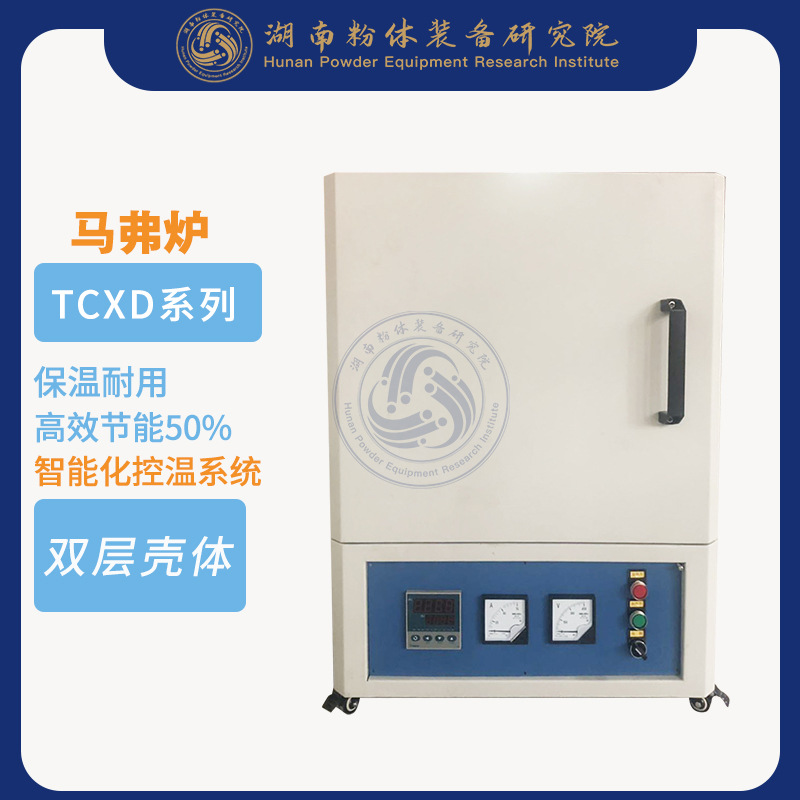

TCXD系列马弗炉一体成型炉膛内部结构

特殊工况下的升温速率调整

高温段升温速率控制

当目标温度超过800℃时，升温速率需要特别关注。TCXD系列马弗炉的控温精度在1000℃以上为±1℃，但高温段炉膛散热加快，实际升温速率可能会低于设定值。

高温段功率补偿。 在800℃以上，炉膛向外散失的热量显著增加。如果仍采用低温段的功率输出比例，实际升温速率会下降。解决方案是在程序中适当提高高温段的速率设定值（例如设定12℃/min以实际获得8℃/min的升温速率），或者在控制软件中开启功率补偿功能。

降温速率的控制。 许多用户关注升温速率却忽视了降温速率的控制。TCXD系列规定700℃以上降温速率≤10℃/min，但实际操作中，很多脆性材料（如氧化铝陶瓷、玻璃）在降温阶段更容易因热应力而开裂。建议在600℃至200℃的降温区间采用2至5℃/min的慢速降温，200℃以下可以自然冷却。

多样品同时烧结的升温策略

当炉膛内同时放置多组样品时，升温速率需要更加保守。多组样品之间的热屏蔽效应会导致炉膛内部温度分布不均匀，靠近炉门和炉膛中心的样品可能存在5至10℃的温差。

样品摆放原则。 样品之间保持至少2至3厘米的间距，确保热空气可以自由流通；避免将样品堆叠放置；大样品放在炉膛中心，小样品放在两侧；坩埚不要直接放在炉膛底板上，使用配套的刚玉垫砖作为支撑。

升温程序调整。 多样品烧结时，建议将升温速率降低20%至30%，并在达到目标温度后增加10至20分钟的恒温时间，让所有样品充分达到热平衡。

气氛保护下的升温注意事项

部分实验需要在保护气氛下进行升温，如防止金属样品氧化。TCXD系列马弗炉标配内径20mm的排气口，可以外接气路系统。

气流对升温速率的影响。 通入保护气体（如氮气、氩气）时，气体流动会带走部分热量，导致实际升温速率降低。通气量越大，降温效应越明显。一般建议在升温初期以小流量（0.5至1L/min）冲洗炉膛，达到目标温度后适当增大流量维持保护气氛。

安全注意事项。 通入可燃气体时必须严格控制浓度在安全范围内；通气前确认气路连接密封，避免泄漏；升温过程中不要打开炉门，避免空气倒灌引发危险。如需在保护气氛下进行高温实验，也可以考虑使用真空气氛炉，其密封性能和气氛控制精度更高。

升温速率优化的实战案例

案例一：氧化锆陶瓷预烧结

某实验室需要将氧化锆陶瓷生坯从室温升至1500℃进行预烧结。初始方案采用10℃/min的匀速升温，结果样品开裂率高达30%。

优化方案： 采用五段式升温程序：

• 室温→200℃：3℃/min（排除物理水分）
• 200℃→400℃：2℃/min，在300℃恒温30分钟（排除有机粘结剂）
• 400℃→800℃：5℃/min
• 800℃→1500℃：3℃/min
• 1500℃恒温120分钟

优化后样品开裂率降至5%以下，虽然总升温时间从约2.5小时延长到约5小时，但产品合格率大幅提升，综合效率反而提高。

案例二：不锈钢零件退火

某工矿企业需要对小型不锈钢零件进行去应力退火，目标温度850℃。原始工艺采用5℃/min慢速升温，单次退火周期约4小时。

优化方案： 利用金属导热性好的特点，采用快速升温程序：

• 室温→600℃：15℃/min（快速通过低温段）
• 600℃→850℃：5℃/min（接近目标温度减速）
• 850℃恒温60分钟

优化后单次退火周期缩短至约2小时，效率提升50%，零件退火质量完全达标。

案例三：煤样灰化分析

某检测机构每天需要进行大量煤样灰化分析，标准要求在815℃±10℃下灰化至恒重。

优化方案： 利用TCXD系列马弗炉的30段程序控制功能，设计批量化灰化程序：

• 室温→500℃：10℃/min
• 500℃恒温30分钟（确保挥发分充分释放）
• 500℃→815℃：8℃/min
• 815℃恒温90分钟

配合真空管式炉进行部分特殊样品的预处理，整体检测效率提升40%以上。

升温速率优化的设备保障

TCXD系列马弗炉的控温优势

升温速率的优化效果，最终取决于设备的控温能力。TCXD系列马弗炉在控温系统方面具备以下优势：

PID智能控温+自整定。 控温精度在1000℃以下可达±0.1℃，1000℃以上为±1℃，恒温波动度±1℃。如此高的控温精度确保了设定升温速率的准确执行。

30段程序控制。 30段程序意味着可以设计极其精细的升温曲线，满足各种复杂工艺需求。每段程序可独立设定目标温度、升温速率和恒温时间。

偏差修正与停电补偿。 偏差修正功能可以消除热电偶测量误差，停电补偿功能可以在短暂断电后恢复运行，避免因意外断电导致整批样品报废。

485接口远程控制。 标配485转换接口，支持远程控制、实时追踪和历史记录导出，方便实验室管理者监控升温过程，分析升温曲线，持续优化工艺参数。

升温速率优化的日常维护

设备状态的稳定性是升温速率优化能够持续生效的前提。以下是日常维护的关键要点：

热电偶定期校准。 热电偶是温度测量的核心传感器，长期使用后可能产生测量偏差。建议每半年校准一次，确保控温精度。

炉膛清洁。 样品溢出物、粉尘堆积会影响炉膛的热辐射和热传导效率，间接影响升温速率。每次使用后及时清理炉膛内部。

加热元件检查。 HDR优质电阻合金丝是TCXD系列的加热元件，长期使用后可能出现老化或局部断裂，导致升温功率下降。定期检查加热元件的状态，发现异常及时更换。

密封条检查。 炉门密封条老化会导致炉膛热量散失加快，影响升温速率和温度均匀性。发现密封不良应及时更换。

升温时间与能耗成本的综合考量

电费计算方法

马弗炉每次运行的电费成本可以用以下公式估算：

电费（元）= 功率（KW）× 运行时间（h）× 电价（元/KWh）

以TCXD322-12（4KW）为例，一次完整的升温+恒温+降温周期约3小时（升温1.5小时+恒温1小时+降温0.5小时），按工业用电0.8元/KWh计算：

电费 = 4 × 3 × 0.8 = 9.6元/次

优化后的节约效果。 通过升温速率优化，将升温时间缩短20%（从1.5小时缩短至1.2小时），单次节约电费约0.96元。对于每天运行3次的实验室，年节约电费约1000元。更重要的是，节约的时间可以让实验室每天多完成1至2次实验，带来的科研产出价值远超电费节约。

大容量炉膛的节能策略

对于使用TCXD433-12（36L，6KW）和TCXD544-12（80L，15KW）等大容量型号的用户，建议采用以下节能策略：

集中装炉。 将多个小批量样品合并到一次烧结中，减少开机次数。一次满炉膛运行比三次三分之一装炉量运行的总能耗低30%以上。

余热利用。 在一批样品烧结完成后，如果下一批样品的烧结温度相近，可以趁炉膛尚未完全冷却时装入新样品，利用余热缩短升温时间。

保温阶段功率优化。 达到目标温度后，维持恒温所需的功率远低于升温阶段的功率。通过PID优化保温段的功率输出，可以进一步降低能耗。

常见升温问题与解决方案

升温速率达不到设定值

可能原因：加热元件老化、炉膛保温材料损坏、装炉量过大、电源电压偏低。

解决方案：检查加热元件状态，必要时更换；检查炉膛保温层是否有脱落或裂缝；减少装炉量或降低设定升温速率；确认电源电压在额定范围内。

升温过程中温度超调

可能原因：PID参数不匹配、热电偶位置不当、升温速率设定过高。

解决方案：重新执行PID自整定；调整热电偶插入深度和位置；降低设定升温速率，特别是在接近目标温度时。

升温曲线出现波动

可能原因：电源电压波动、热电偶接触不良、控制板故障。

解决方案：配备稳压电源；检查热电偶接线是否牢固；如控制板故障，联系湖南粉体装备售后服务。

升温时间异常延长

可能原因：炉门密封不良、排气口堵塞、环境温度过低。

解决方案：检查炉门密封条；清理排气口；冬季实验时适当延长预热时间或提高实验室环境温度。

总结

马弗炉升温时间的计算和升温速率的优化，是提升实验效率和样品质量的关键环节。通过掌握升温时间的基本计算公式，结合TCXD系列马弗炉的30段程序控制、PID智能控温等技术特性，用户可以针对不同材料和工艺设计最优升温方案。分段升温程序设计、PID参数自整定、特殊工况下的速率调整，这三个核心策略的灵活运用，能够帮助实验室在保证样品质量的前提下，显著缩短升温时间、降低能耗成本。每一次升温程序的优化，都是对实验效率和科研产出的一次实实在在的提升。
