为什么高速研磨会毁掉你的材料？
做过锂电正极材料或MLCC陶瓷粉体的工程师几乎都遇到过同一个问题：球磨机转速一上来，出料粉末的颜色偏了，或者后续烧结温度怎么调都不对，最终产品良率拉低。追根溯源，罪魁祸首往往不是磨球选错，也不是转速不够，而是研磨过程中的温升。
行星球磨机在高速运行时，球磨罐内磨球与物料之间的高频碰撞、摩擦可在短时间内使罐内温度显著攀升。对于大多数无机非金属粉体来说，这个温升是无害的，甚至有助于细化。但对热敏性物料而言，温度一旦超出阈值，就会触发不可逆的相变或分解：
- 钴酸锂（LiCoO₂）：研磨过程中的局部高温会导致表面晶格畸变，降低后续高温烧结时的Li/Co比例均一性，直接影响电池容量和循环稳定性。
- 荧光粉：长余辉发光材料对基质晶格的完整性极为敏感，温升会导致发光中心猝灭，影响发光效率。
- 有机-无机复合材料：有机组分在超过60℃时即可能挥发或碳化，导致批次间性能漂移。
- 活性金属粉末：铝、镁等活性金属在高温状态下与罐内残余氧气接触，极易氧化，严重降低粉末活性。
这类问题的本质是：标准行星球磨机缺乏主动控温能力，只能依赖间歇停机散热，而停机意味着研磨效率大幅下降，且温度控制精度无从保证。
低温行星球磨机的出现，正是针对这一根本性痛点而设计的解决方案。

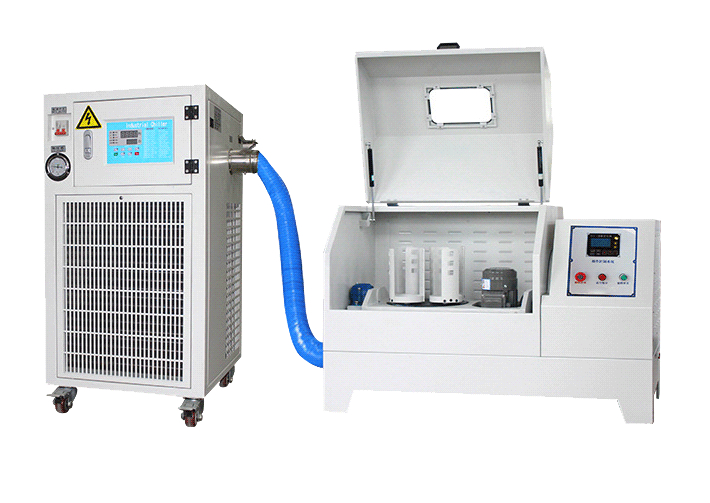

低温行星球磨机XMQ系列：主动控温，精准到5℃
湖南粉体装备研究院有限公司推出的低温行星球磨机XMQ系列，采用行星球磨机与空冷制冷装置一体化集成的设计路线，将研磨与冷却这两个原本分离的工序合并到同一台设备内完成，实现了真正意义上的"边磨边冷"。
制冷原理：空调压缩制冷，冷气循环带走热量
XMQ系列的制冷系统借鉴成熟的空调压缩制冷原理，通过制冷压缩机驱动冷媒循环，产生冷气并导入球磨腔周围。在研磨机持续运行的过程中，冷气循环系统实时带走磨球与物料碰撞产生的热量，使球磨空间的温度始终维持在5～15℃的可控范围内。
这一温度区间的选取有其工程依据：
- 5℃下限：避免因罐内温度过低导致部分水基浆料结冰，同时防止金属罐体因温差过大产生结露，影响研磨腔密封性。
- 15℃上限：对绝大多数热敏性粉体材料而言，15℃已足以规避高速研磨带来的相变风险，同时不影响常规粉体的研磨效率。
与液氮冷却方案相比，XMQ系列的空冷制冷有三个显著优势：不需要液氮补给（运行成本低）、温度可精确设定（而非"极冷"状态）、设备结构相对简单（维护成本低，故障率低）。
XMQ系列核心技术特点深度解析
特点一：适配多种行星球磨机构型
XMQ低温装置并非仅针对立式行星球磨机，立式、全方位（360°旋转）、卧式三种行星球磨机均可配制该低温装置，这意味着用户可以根据物料特性选择最合适的研磨方式，而不必在"低温"与"研磨方式"之间做出取舍。
- 立式行星球磨机+低温：适用于大批量、对物料流动性有要求的粉体（如锂电正极材料浆料制备）
- 全方位行星球磨机+低温：适用于密度大、容易在罐底沉降的重质粉体（如钨、钼等金属粉末），低温同时防止金属粉末氧化
- 卧式行星球磨机+低温：适用于对振动敏感的精密样品（如生物医药样品的冷冻研磨）
特点二：真空球磨罐兼容，实现多重保护
XMQ系列支持配套真空球磨罐，这一配置在低温制冷之外再加一层隔氧保护。对于极易氧化的活性金属粉末（铝粉、镁粉、铁粉）或对水汽敏感的材料（某些锂盐原料），可以同时开启低温模式和真空模式，形成"低温+隔氧"双重保护机制。
真空球磨罐规格覆盖50ml至2000ml，能够满足从小批量样品研磨到实验室中试的不同需求。
特点三：变频无级调速，高精度工艺控制
XMQ系列搭载品牌变频器，公转转速和自转转速均可无级调速，配合可设置的运行总时长（1～9999分钟）和正反转交替时长（1～999分钟），使用户能够针对不同物料制定精细化的研磨工艺曲线。
以锰酸锂（LiMnO₂）粉体研磨为例，典型工艺设置为：
| 参数 | 推荐值 |
|---|---|
| 公转转速 | 200～250 rpm（低速启动，逐步升至目标转速） |
| 正反转交替时长 | 30分钟正转 / 5分钟暂停 / 30分钟反转 |
| 单次运行时长 | 240分钟 |
| 球磨腔温度设定 | 8℃ |
正反转交替模式能有效防止粉体在罐壁形成硬质沉积层，提高研磨均一性；而低温保护则确保整个工艺周期内材料的化学计量比不发生偏移。
特点四：低噪音设计，实验室友好
XMQ系列的运行噪声控制在58～65 dB（±5 dB），小型号（XQM-0.4A、XQM-2A、XQM-4A）的噪声仅为58～60 dB，与普通办公室环境噪声相当，完全适合实验室、洁净间环境中长时间运行，不对周围实验人员的工作造成干扰。
特点五：齿轮传动，结构可靠
XMQ系列采用齿轮传动方式，相比皮带传动具有传动效率高、无打滑风险、维护周期长等优点，在长时间连续运行（如24小时以上的批量生产研磨）中表现更为稳定。
XMQ系列全型号技术参数
湖南粉体装备研究院有限公司的低温行星球磨机目前提供7款型号，覆盖从小型实验（0.4L）到实验室中试（16L）的全量程需求。
基本配置参数
| 型号 | 总规格 | 可配球磨罐规格 | 罐体数量 | 真空罐兼容规格 |
|---|---|---|---|---|
| XQM-0.4A | 0.4L | 50～100ml | 4只 | 50ml真空球磨罐 |
| XQM-2A | 2L | 50～500ml | 4只 | 50～250ml真空球磨罐 |
| XQM-4A | 4L | 250～1000ml | 4只 | 50～1000ml真空球磨罐 |
| XQM-8A | 8L | 1～2L | 4只 | 50～2000ml真空球磨罐 |
| XQM-10A | 10L | 1～2.5L | 4只 | 1～2L真空球磨罐 |
| XQM-12A | 12L | 1～3L | 4只 | 1～2L真空球磨罐 |
| XQM-16A | 16L | 2～4L | 4只 | 1～3L真空球磨罐 |
电气与运动参数
| 型号 | 电源规格 | 电机功率 | 公转转速 | 自转转速 | 噪声 |
|---|---|---|---|---|---|
| XQM-0.4A | 220V/50Hz | 0.25 | 45～435 | 90～870 | 58±5 |
| XQM-2A | 220V/50Hz | 0.75 | 35～335 | 70～670 | 60±5 |
| XQM-4A | 220V/50Hz | 0.75 | 35～335 | 70～670 | 60±5 |
| XQM-8A | 220V/50Hz | 1.5 | 35～290 | 70～580 | 60±5 |
| XQM-10A | 220V/50Hz | 1.5 | 35～290 | 70～580 | 60±5 |
| XQM-12A | 220V/50Hz | 1.5 | 35～290 | 70～580 | 60±5 |
| XQM-16A | 380V/50Hz | 3 | 30～255 | 60～510 | 65±5 |
物理规格参数
| 型号 | 电机功率 | 调速方式 | 设备重量 | 外形尺寸 |
|---|---|---|---|---|
| XQM-0.4A | 0.25 | 变频调速 | 29 | 500×300×340 |
| XQM-2A | 0.75 | 变频调速 | 80 | 750×470×564 |
| XQM-4A | 0.75 | 变频调速 | 80 | 750×470×564 |
| XQM-8A | 1.5 | 变频调速 | 132 | 880×560×670 |
| XQM-10A | 1.5 | 变频调速 | 132 | 880×560×670 |
| XQM-12A | 1.5 | 变频调速 | 132 | 880×560×670 |
| XQM-16A | 3 | 变频调速 | 203 | 950×600×710 |
进出料粒度说明：
- 进料粒度：土壤料 ≤10mm，其他物料 ≤3mm
- 出料粒度：最小可达0.1μm（实际出料粒度因物料硬度、密度及研磨工艺设置存在差异）
- 最大装样量：物料+磨球总量不超过球磨罐容积的2/3
五大行业应用场景深度解析
应用场景一：锂电池正极材料制备
锂离子电池的性能高度依赖正极材料的粒度分布和晶体结构完整性。钴酸锂（LiCoO₂）、锰酸锂（LiMnO₂）、磷酸铁锂（LiFePO₄）等正极材料在研磨过程中对温度极为敏感。
以磷酸铁锂为例，其在湿法研磨过程中若温度持续超过40℃，会导致：
- Fe²⁺被氧化为Fe³⁺，造成材料电化学活性降低
- 晶体内部产生晶格缺陷，影响Li⁺脱嵌动力学
- 浆料体系中分散剂可能在高温下分解，导致粒度分布宽化
使用低温行星球磨机将研磨腔温度控制在8～12℃，配合惰性气体氛围（结合真空球磨罐或手套箱操作），可以实现在粒径D50达到200～500nm的同时，保持材料Li/Fe/P的化学计量比不发生偏移，大幅提升批次间一致性。
应用场景二：MLCC电子陶瓷粉体研磨
多层陶瓷电容器（MLCC）的介电层厚度已从早期的数十微米压缩至1μm以下，对BaTiO₃基础粉体的粒径均一性和纯度要求达到了苛刻程度。
BaTiO₃粉体研磨过程中存在两个典型的温度问题：
① 研磨温升导致相变：BaTiO₃在低温下为菱方相（介电性能最优），当研磨过程中局部温度超过一定阈值时，可能诱发菱方→斜方→四方的相变转化，尽管室温下会部分可逆，但研磨过程中反复的相变会引入晶格应力，恶化粉体烧结性能。
② 有机分散剂分解：MLCC用BaTiO₃浆料通常含有聚乙烯醇（PVA）、聚乙二醇（PEG）等有机分散剂，研磨温度超过50℃时有机物开始分解，不仅破坏分散效果，还可能引入碳杂质。
XMQ系列的低温研磨方案能将上述两个风险同时消除，成为精密电子陶瓷粉体研磨的标准选项。
应用场景三：磁性材料超细粉碎
钕铁硼（NdFeB）永磁材料的磁粉制备，以及铁氧体（Ni-Zn、Mn-Zn）磁性粉体的研磨，都对热处理历程非常敏感。
磁性粉体研磨的核心技术挑战在于：磁粉粒径越小，表面能越高，越容易在高温下发生表面氧化和团聚。传统研磨方式虽可以通过加入抗氧化添加剂来部分抑制氧化，但这会引入杂质，对后续烧结磁体的磁性能造成影响。
XMQ系列通过低温+真空双重保护，在几乎不引入任何杂质的前提下，将研磨后磁粉的氧含量控制在极低水平，使磁粉的矫顽力（Hc）和剩余磁感应强度（Br）的一致性大幅提升。
应用场景四：稀土荧光粉与长余辉发光材料
稀土激活荧光粉（如Y₂O₃:Eu、SrAl₂O₄:Eu,Dy）的超细研磨是LED照明、显示面板和夜光材料制造中的关键工序之一。荧光粉的发光效率与粒径直接相关，但过小的粒径（<100nm）又会导致比表面积过大，引发表面缺陷猝灭。
更关键的是，稀土荧光粉的研磨温升会破坏稀土激活离子（Eu²⁺、Dy³⁺）在基质晶格中的局域配位环境，导致发射光谱峰位偏移和发光效率下降。研究表明（参考：《中国稀土学报》相关文献）在控温研磨（<20℃）条件下制备的荧光粉粒径均一性和发光效率均优于常温研磨产品。
XMQ系列提供的低温研磨环境，正是解决这一问题的直接手段。
应用场景五：催化剂与功能纳米材料
催化剂粉体（如TiO₂光催化剂、Pt/Al₂O₃负载型催化剂）的制备研磨对温度也有严格要求。贵金属负载型催化剂在高温研磨过程中，Pt、Pd等活性金属纳米颗粒容易发生迁移和团聚（烧结效应），使催化活性面积大幅缩小。
使用XMQ系列在低温条件下对催化剂前驱体进行研磨，可以有效抑制烧结效应，使活性金属颗粒保持高度分散状态，从而维持催化剂的比表面积和活性位点数量。
XMQ系列与同类产品对比：何时选择低温方案
很多用户在采购行星球磨机时会犹豫：是否需要低温配置？低温版本价格更高，如果物料不需要低温保护，则是资源浪费。以下对比表可以帮助快速判断：
| 对比维度 | 标准行星球磨机（XQM系列） | 低温行星球磨机（XMQ系列） |
|---|---|---|
| 研磨腔温控 | 无主动控温，依赖间歇散热 | 主动制冷，温度稳定在5～15℃ |
| 适用物料 | 一般无机粉体、硬质材料 | 热敏性粉体、氧化敏感材料 |
| 运行成本 | 低（仅电力消耗） | 略高（额外制冷用电） |
| 设备结构 | 简洁，体积小 | 含制冷机组，体积略大 |
| 真空罐兼容 | 支持 | 支持 |
| 典型应用 | 陶瓷原料、矿物样品、建材粉体 | 锂电材料、磁性粉体、荧光粉 |
| 价格 | 基础价位 | 中高价位 |
选择低温方案的判断依据： 若物料在研磨过程中存在以下任意一种风险，应优先选择XMQ低温版本：
- 材料有明确的相变温度（如BaTiO₃、铁氧体），且该温度有可能在研磨过程中被触发
- 材料含有有机组分，有机物在高温下会分解或挥发
- 材料属于活性金属或其化合物，高温+空气接触会导致氧化
- 稀土激活的光学材料，研磨热效应会改变激活离子的晶场环境
- 催化剂或纳米功能材料，高温会导致活性组分团聚
球磨罐材质选择：低温研磨的额外考量
在低温研磨工况下，球磨罐材质的选择比常规研磨更加重要，原因在于：低温会使部分材料的韧性下降，尤其是有机材料（如尼龙罐）在低温下变脆，碰撞中更容易产生碎屑污染物料。
湖南粉体装备研究院有限公司为低温行星球磨机配套的球磨罐主要包括以下材质：
| 罐体材质 | 适用低温场景 | 低温性能说明 |
|---|---|---|
| 氧化锆陶瓷 | 最优 | 低温下韧性基本不变，高纯度，无金属污染，适合锂电材料 |
| 氧化铝陶瓷 | 优 | 低温性能稳定，适合一般电子陶瓷材料 |
| 不锈钢 | 良 | 低温下韧性轻微下降，适合对纯度要求不高的一般物料 |
| 玛瑙 | 优 | 低温性能稳定，适合地质矿物和化学分析样品 |
| 聚四氟乙烯（PTFE） | 中 | 低温下硬度略有增加，适合耐腐蚀要求高的化学样品 |
对于锂电材料研磨，强烈推荐氧化锆陶瓷罐+氧化锆磨球组合：既保证物料纯度（Zr是锂电材料的允许杂质），又在低温下保持优异的机械性能。
选型五步决策框架
面对XMQ系列7个型号，用户可以按照以下五步流程选型：
第一步：确认是否需要低温配置
参考上文"选择低温方案的判断依据"，确认物料是否属于热敏性材料。若是，进入后续步骤；若否，可考虑标准版行星球磨机。
第二步：确定单次研磨量
根据实验室日处理量或中试生产量确定每批次物料质量，结合物料堆积密度推算所需球磨罐容积。记住装样量（物料+磨球）不得超过罐体容积的2/3，因此实际可用容积约为总容积的40%～50%。
| 日处理物料量（干粉） | 推荐型号 | 说明 |
|---|---|---|
| <100g | XQM-0.4A | 微量样品研磨 |
| 100g～500g | XQM-2A | 小批量实验 |
| 500g～1000g | XQM-4A | 常规实验量 |
| 1～3kg | XQM-8A / XQM-10A | 中等批量 |
| 3～5kg | XQM-12A / XQM-16A | 实验室中试量 |
第三步：确认研磨精度要求
若目标出料粒度在1μm以上，公转转速150～200rpm即可满足；若目标粒度在0.5μm以下，需要结合较高转速（250～300rpm）和较长研磨时间配合实现；若需要达到100nm级纳米粒度，建议先通过小批量实验确定最优工艺参数。
第四步：确认电源条件
- 0.4A～12A型号：均使用220V/50Hz单相电，普通实验室插座即可使用
- 16A型号：使用380V/50Hz三相电，需要提前确认实验室是否具备380V供电条件
第五步：确认是否需要真空球磨罐
若物料对氧气敏感（活性金属、有机-无机复合材料等），在低温配置基础上加配真空球磨罐，可以实现"低温+隔氧"双重保护，大幅降低材料氧化风险。
使用操作要点与常见问题
开机前的低温预冷准备
与标准行星球磨机不同，XMQ系列在开始研磨前需要提前启动制冷系统，等待球磨腔温度降低至目标值（通常需要15～30分钟），再装入物料开始研磨。这是保证整个研磨周期全程处于低温状态的关键操作步骤，切勿省略。
球磨罐密封检查
低温环境下，球磨罐密封圈的弹性可能略有下降，每次安装球磨罐时需仔细检查密封圈是否完整、是否正确就位。对于真空球磨罐，每次使用前还需检查真空度，确保密封性合格。
冷凝水处理
研磨腔在低温运行时，如果环境湿度较高，腔内可能出现少量冷凝水。湖南粉体在设备设计中已考虑了排水结构，使用者应定期检查排水孔是否通畅，避免积水影响设备正常运行。
正反转交替策略
对于需要长时间（>4小时）研磨的工艺，建议设置正反转交替模式，参考周期为：30分钟正转→5分钟停机→30分钟反转。停机间隔不仅可以让制冷系统充分排出热量，也可让物料重新均布于球磨罐内，防止局部过研磨。
常见问题FAQ
Q：XMQ系列是否适合湿法研磨？
A：适合。XMQ系列对湿法和干法研磨均支持。湿法研磨时，溶剂的挥发会带走额外热量，制冷效果更为突出。但需注意，低沸点溶剂（如乙醇）在低温下挥发速度降低，应相应调整球磨罐的装料量，避免内压过高。
Q：低温模式下研磨效率是否比常温低？
A：低温条件下物料脆性略有增加，理论上有助于提高研磨效率。但制冷系统的运行会增加整机功耗，实际研磨效率与常温相比基本持平，不存在明显的效率损失。
Q：设备能否在低于5℃的环境温度下正常工作？
A：XMQ系列的设计目标温度为5～15℃，制冷系统的制冷量是按照常温工况设计的。若实验室环境温度本身已低于5℃，可不启动制冷系统，直接利用环境低温进行研磨；若需要进一步降温至0℃以下，建议联系湖南粉体装备研究院有限公司咨询定制方案。
Q：XMQ系列与液氮行星球磨机有何区别？
A：XMQ系列的目标温度为5～15℃，适合"防止升温"而非"极度降温"的应用场景。液氮行星球磨机（如湖南粉体的XMQ液氮系列）可以将研磨温度降至-196℃，主要用于弹性橡胶、生物组织等常温下韧性过高、无法正常研磨的物料。两者的应用场景并不重叠，不存在直接竞争关系。
Q：球磨罐的容积选择是否越大越好？
A：不是。球磨罐容积越大，所需磨球数量越多，研磨时球与球、球与罐壁的碰撞概率相应增加，功率消耗也更高。应根据实际每批次的处理量选择合适容积，装样量（物料+磨球）保持在罐体容积的50%～65%时，研磨效率最优。
配套产品与整体解决方案
低温行星球磨机在实际应用中往往不是孤立存在的，而是构成一套完整粉体处理工艺链的核心环节。以锂电正极材料制备为例，典型的配套产品组合如下：
破碎前处理环节： 原料通常为块状或颗粒状，需要先通过颚式破碎机进行初碎（进料粒度≤100mm → 出料粒度≤3mm），再送入低温行星球磨机进行超细研磨。
混合均质环节： 研磨后的超细粉体往往需要与导电剂、粘结剂进行精密混合，三维混合机或V型混合机是常见的配套选项。
储存与转移环节： 对于氧气和水汽敏感的超细粉体，研磨后的转移、称量和分装需要在不锈钢真空手套箱中进行，保证全程无氧操作。
这套"破碎→低温研磨→混合→手套箱转移"的工艺链，是精密粉体材料实验室和中试车间的标准配置路线。
总结
热敏性粉体材料的超细研磨，本质上是一场与热力学的博弈。研磨提供的机械能不可避免地会转化为热量，而热量对材料结构的破坏是潜在的、难以直接观测的。等到产品最终性能测试出现偏差再溯因到研磨环节，代价已经过高。
湖南粉体装备研究院有限公司的低温行星球磨机XMQ系列，从工程层面给出了一个简洁有效的答案：主动控温，把热量消灭在产生之初。通过空冷制冷装置与行星球磨机的一体化集成，7款型号（XQM-0.4A至XQM-16A）覆盖从微量样品到实验室中试的全量程需求，配合可选的真空球磨罐，形成"低温+隔氧"的双重物料保护体系。
对于从事锂电材料、电子陶瓷、磁性粉体、稀土荧光粉和催化剂研究的实验室和中试单位而言，XMQ系列是在不改变原有研磨工艺框架的前提下，解决热损伤问题最直接、成本最可控的技术路线。
