颚式破碎机维护保养表：XPC系列轴承、颚板、皮带检查周期

颚式破碎机维护保养的核心逻辑：三大部件决定设备寿命

颚式破碎机是粉体处理产线的粗碎入口设备，运行工况为高冲击、高振动、高粉尘环境，三大核心部件——轴承、颚板、皮带——的维护保养状态直接决定设备能否持续稳定运行。轴承润滑不良导致偏心轴温升过高烧毁，颚板磨损超标使出料粒度失控并加速堵料，皮带松弛或老化引发动力传递效率下降和安全隐患。

湖南粉体装备研究院有限公司颚式破碎机XPC系列在设计阶段已针对维护便利性做了多项优化——快拆式检修口、标准化集中润滑油路、模块化颚板固定结构——但这些设计优势只有在按规范执行定期保养的条件下才能真正发挥作用。忽视保养的XPC系列和重视保养的XPC系列，设备寿命差距可达2-3倍。

本文提供一份完整的XPC系列维护保养表，覆盖轴承润滑、颚板磨损、皮带张紧三大核心部件的检查周期、检测方法、保养标准和异常处理流程，供现场运维人员按表执行。

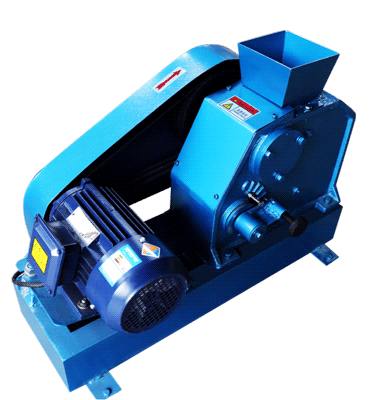

XPC系列颚式破碎机整机外观，稳定的驱动系统确保长时间连续作业可靠性

轴承维护保养：偏心轴与飞轮轴承的润滑与检测

轴承在颚式破碎机中的功能定位

XPC系列颚式破碎机的轴承系统包含两组关键轴承：偏心轴主轴承和飞轮轴承。偏心轴主轴承承担动颚周期性往复摆动的全部动力传递任务，是设备运行中承受载荷最大、振动最剧烈的部件；飞轮轴承则负责储能和释放动能，确保偏心轴在动颚离开定颚的空行程阶段保持稳定转速。

轴承故障是颚式破碎机非计划停机的首要原因，占比超过60%。轴承温升过高（>70℃）是润滑失效的早期信号，如果不及时处理，3-5天内轴承滚道面即出现烧伤痕迹，2周内轴承彻底报废，偏心轴受损风险随之增大。

轴承润滑规范：油脂选择与注脂周期

轴承润滑的核心参数是润滑脂种类、注脂量和注脂周期：

锂基复合润滑脂2号的工作温度范围-20℃至160℃，满足颚式破碎机轴承在重载振动工况下的润滑需求。不建议使用钙基润滑脂——钙基脂的工作温度上限仅60℃，在偏心轴轴承的工况下会迅速软化流失，导致润滑失效。

注脂量的控制非常关键。注脂过多会导致轴承内部润滑脂过度搅动产生热量，温升反而更高；注脂过少则润滑膜厚度不足，滚道面与滚子直接接触产生干摩擦。标准注脂量为轴承内部空腔容积的30%-50%，不可填满。

轴承温升检测：日常点检的核心项目

轴承温升是判断润滑状态最直观的指标，检测方法如下：

手持式红外测温仪检测：在设备运行30分钟后，用红外测温仪分别测量偏心轴轴承座和飞轮轴承座的外表面温度。正常值≤50℃，预警值50℃-70℃，异常值>70℃需立即停机排查。

触摸手感检测（简易方法）：用手背触摸轴承座外表面，可耐受5秒以上接触为正常（约40℃以下），5秒内必须移开为预警（约50℃-60℃），瞬间必须移开为异常（约70℃以上）。此方法精度有限但操作便捷，适合日常快速点检。

轴承温升异常的处理流程：

第一步：记录温升数值和对应轴承位置，与上次检测数据对比判断温升趋势。

第二步：检查润滑脂状态。从注脂口取出少量润滑脂观察颜色和气味——正常为淡黄色均匀膏状，变质为深褐色或黑色、有焦糊味。变质润滑脂需立即全部清除并更换新脂。

第三步：检测轴承径向游隙。用百分表测量轴承的径向游隙值，正常值0.01-0.03mm，超标值>0.05mm需更换轴承。

第四步：检查偏心轴轴颈表面。拆下轴承后检查轴颈表面是否有烧伤痕迹（蓝黑色氧化层）或磨损凹痕。轻微烧伤可用细砂纸抛光修复，深度烧伤需更换偏心轴。

轴承维护保养周期总表

破碎腔内部渐进式齿状衬板，颚板与衬板是磨损量最大的易损件

颚板维护保养：磨损监测与更换判断

颚板在破碎过程中的磨损机制

颚板是颚式破碎机中磨损量最大、更换频率最高的易损件。XPC系列采用动颚板和定颚板双侧破碎结构，动颚板随偏心轴做周期性往复运动，与定颚板配合完成物料的挤压破碎。

颚板磨损主要发生在齿形表面，磨损机制包含三种：

挤压磨损：物料在动颚与定颚之间被挤压破碎时，高硬度矿石颗粒对颚板齿面施加局部高压（可达100MPa以上），齿面材料在反复高压作用下产生塑性变形和微裂纹，逐步扩展至宏观磨损。

冲击磨损：大块物料从进料口落入破碎腔时对颚板齿面产生冲击载荷，冲击力的大小取决于物料块度和降落高度。冲击磨损表现为齿面局部凹陷和齿顶崩角。

磨粒磨损：矿石颗粒在破碎腔内滑动和翻滚时对颚板表面产生微观切削效应，磨粒磨损速度与物料硬度成正比——莫氏硬度6级的物料磨粒磨损速度是莫氏硬度4级物料的2-3倍。

颚板磨损量检测方法

颚板磨损量检测有三种方法，精度从高到低排列：

方法一：百分表精确测量。用百分表测量动颚行程的衰减量——新颚板动颚行程为设计值，磨损后行程缩短。行程衰减量与颚板磨损量近似相等，精度0.01mm。

方法二：排料口间隙变化推算。用铅片压入法测量排料口间隙的实际值，与新颚板时的初始间隙值对比，间隙增大值即为颚板总磨损量。精度0.5mm，操作简便适合日常检测。

方法三：目视观察齿形完整性。从快拆检修口观察颚板齿形的磨损状态——齿形清晰为轻度磨损，齿形模糊但可辨认齿顶为中度磨损，齿形完全消失表面平化为重度磨损。精度低但判断速度快，适合快速巡检。

颚板更换判断标准

颚板何时需要更换？判断标准不是"磨损了多少毫米"而是"磨损是否影响了出料粒度和破碎效率"。具体判断依据如下：

出料粒度失控：当排料口间隙因颚板磨损扩大至超过设定值+5mm时，出料粒度偏粗超过下游球磨机的进料规格上限，必须更换颚板。

破碎效率下降：当动颚行程因颚板磨损缩短至设计值的70%以下时，破碎比从正常的4:1-8:1降低至2:1以下，出料粒度分布恶化，必须更换颚板。

齿形完全消失：目视检查颚板齿形已完全消失、表面变成平面的状态，齿形破碎功能完全丧失，物料仅靠平面挤压无法有效碎裂，必须立即更换。

颚板出现裂纹或崩角：颚板出现可见裂纹或齿顶崩角超过3mm深度，裂纹可能在运行中扩展导致颚板断裂脱落，碎片进入破碎腔会损坏其他部件，必须立即更换。

XPC系列颚板采用标准化尺寸设计，更换操作可在2小时内完成：打开快拆检修口→卸下颚板固定螺栓→取出旧颚板→装入新颚板→调整排料口间隙→紧固螺栓→铅片检测确认间隙正常。整个流程无需起重设备，单人操作即可完成。

颚板材质选择与耐磨寿命对照

不同物料硬度场景下，颚板材质的选择直接影响耐磨寿命：

高锰钢颚板适合常规硬质矿石破碎，价格最低但耐磨寿命也最短。合金钢颚板性价比最高，耐磨寿命是高锰钢的2倍，价格仅增加30%-50%。复合合金颚板适合极端磨损场景（如花岗岩、石英岩），耐磨寿命最长但价格也最高。

选择颚板材质时不应仅看单价——按每吨矿石的颚板消耗成本计算，合金钢颚板往往比高锰钢更经济。高锰钢颚板单价虽低但更换频率高，每次更换的停机损失和人工成本加起来，总成本反而高于合金钢颚板。

颚板维护保养周期总表

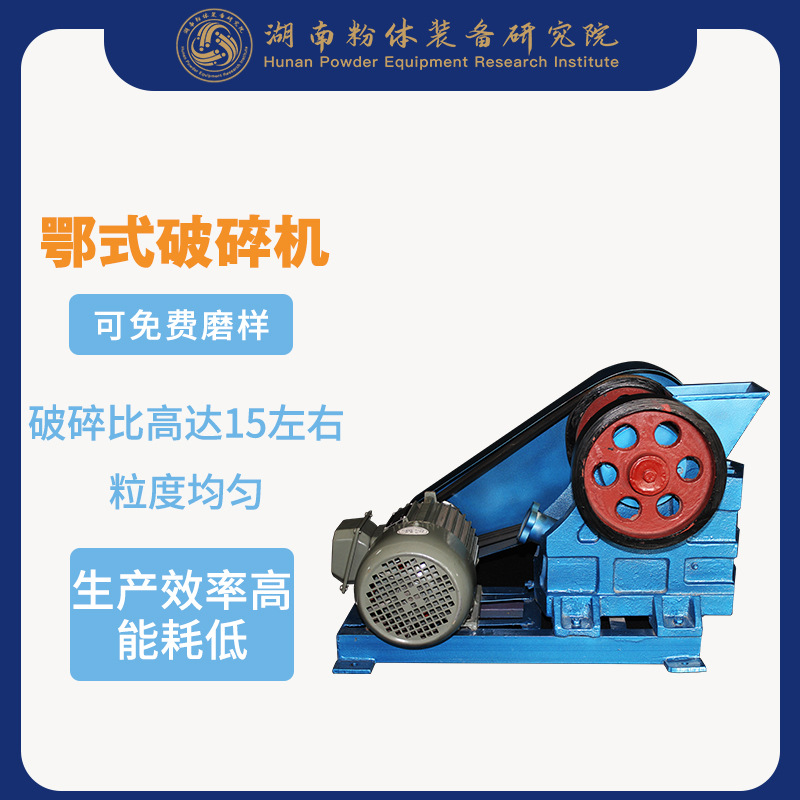

偏心轴、动颚、定颚三大核心部件的空间关系清晰可见，轴承是偏心轴运转的保障

皮带维护保养：动力传递链的可靠保障

皮带在颚式破碎机动力系统中的作用

XPC系列颚式破碎机采用电机→皮带→偏心轴的动力传递路径。皮带（三角带/V带）连接电机输出轴带轮和偏心轴飞轮带轮，将电机的旋转动力传递至偏心轴，驱动动颚做周期性往复运动。

皮带的工况特点是：重载启动、频繁冲击载荷、高温粉尘环境。启动瞬间皮带承受的冲击力可达正常运行时的3-5倍，矿石落入破碎腔的冲击也会通过偏心轴反向传递至皮带，形成周期性冲击载荷。粉尘环境对皮带的危害是磨粒磨损——粉尘颗粒嵌入皮带表面橡胶层，加速磨损缩短寿命。

皮带故障的三种典型表现：

皮带松弛：皮带张紧力不足导致打滑，电机动力无法有效传递至偏心轴，破碎效率下降10%-30%，同时皮带打滑产生局部高温加速老化。

皮带断裂：单根皮带断裂后剩余皮带承担全部载荷，超载运行加速其余皮带断裂，最终全部断裂导致设备停机。

皮带异响：皮带运行中发出尖锐嘶叫声或沉闷拍击声，嘶叫为打滑信号，拍击为皮带轮不对中或皮带规格不匹配信号。

皮带张紧力检测与调整规范

皮带张紧力的检测和调整是皮带维护的核心内容：

张紧力检测方法：用皮带张力计测量皮带的中段挠度。在两个带轮之间的皮带中段施加规定压力（通常10N），测量皮带挠度值。正常挠度范围为皮带跨距的1.5%-2%，超出此范围需调整。

简易检测方法（无张力计时）：用手指按压皮带中段，按压深度约10-15mm为正常，<10mm为过紧，>20mm为过松。过紧会加速轴承载荷增大温升，过松会导致打滑。

张紧力调整方法：XPC系列电机底座设有滑动导轨和调节螺栓，通过旋进或旋出调节螺栓改变电机与偏心轴之间的中心距，从而调整皮带张紧力。调整步骤为：

第一步：松开电机底座固定螺栓。

第二步：旋进调节螺栓缩小中心距（放松皮带）或旋出调节螺栓增大中心距（收紧皮带）。

第三步：用张力计或手指按压法确认张紧力在正常范围。

第四步：紧固电机底座固定螺栓，用扭矩扳手确认达到规定扭矩值。

第五步：启动设备运行10分钟，再次检测皮带张紧力确认稳定。

皮带外观检查与更换判断

皮带外观检查每7天执行一次，重点检查以下项目：

皮带更换时机判断：

皮带使用时间超过12个月：即使外观无明显异常，橡胶材料内部已开始老化硬化，弹性下降至初始值的70%以下，建议预防性更换。

单根皮带断裂：一根断裂后立即更换全部皮带，不要只换断裂的那根——新旧皮带混用时新皮带承受载荷更大加速磨损，旧皮带弹性差与新皮带不同步运行加剧振动。

皮带打滑持续3天以上：调整张紧力后仍打滑，说明皮带已严重磨损或硬化无法有效传递动力，必须更换。

皮带规格与选型参数

XPC系列三款型号的皮带规格参数：

皮带规格必须严格按照原厂参数选配——规格偏小的皮带承载能力不足会频繁断裂，规格偏大的皮带无法正确嵌入轮槽导致偏移和异常磨损。建议从湖南粉体装备研究院有限公司直接采购原厂备件，确保规格匹配和质量一致性。

皮带维护保养周期总表

设备整机维护保养综合周期总表

日度点检清单（每班执行）

周度保养清单（每7天执行）

月度保养清单（每30天执行）

半年度保养清单（每180天执行）

年度保养清单（每360天执行）

模块化布局与快拆检修口设计缩短维护时间30%以上，标准化零件支持现场快速更换

维护保养中的安全注意事项

颚式破碎机维护保养操作涉及旋转部件、重载结构和粉尘环境，安全注意事项如下：

停机断电原则：所有维护保养操作必须在设备完全停机、电源切断并锁定挂牌后进行。严禁在设备运行状态下接触破碎腔内部或皮带传动区域。XPC系列的快拆检修口设计允许在停机状态下快速打开，无需拆卸大部件即可完成大部分检查和更换操作。

防粉尘吸入：颚式破碎机运行和清腔过程中产生的矿石粉尘对呼吸道有害。操作人员应佩戴防尘口罩（KN95级以上）和防护眼镜，破碎腔清腔作业时额外佩戴防护手套防止锋利碎料割伤。

起重防护：颚板重量约15-25kg（XPC系列），属于可人力搬运范围，但搬运过程中需注意防滑和防跌落。偏心轴重量约50-80kg，更换偏心轴轴承时需使用小型起重工具，严禁人力强行抬举。

润滑脂操作安全：锂基复合润滑脂属化学品，操作时应避免直接接触皮肤和眼睛。注脂后擦拭注脂口表面，防止润滑脂溢出污染设备周围地面。

颚式破碎机维护保养与下游设备的联动考量

颚式破碎机的维护保养状态直接影响下游设备的运行工况和寿命。两个关键联动关系需要关注：

出料粒度与球磨机进料规格的联动

颚式破碎机排料口间隙设定值和颚板磨损量共同决定出料粒度。当出料粒度偏粗（超过下游球磨机进料规格上限）时，球磨机研磨效率下降、衬板磨损加速、能耗增加。典型联动参数为：

颚式破碎机出料粒度10-25mm → 球磨机进料规格匹配，研磨效率正常

颚式破碎机出料粒度>30mm → 球磨机进料超标，研磨效率下降15%-25%，衬板磨损增加20%

颚式破碎机出料粒度>40mm → 球磨机进料严重超标，研磨效率下降30%以上，可能损坏球磨机衬板

因此，颚式破碎机排料口间隙的定期检测和颚板磨损量的及时监控，不仅是颚式破碎机自身的维护要求，更是保护下游球磨机和筛分机正常运行的全线联动保养措施。

皮带传动效率与电机能耗的联动

皮带张紧力不足导致打滑时，电机输出的有效功率下降10%-30%，电机电流却反而增加5%-15%（因打滑增加了无效功消耗）。长期皮带打滑运行不仅浪费电能，还加速电机绕组老化缩短电机寿命。

皮带维护与电机维护的联动参数：

皮带张紧力正常 → 电机电流稳定在额定值95%-105%

皮带打滑10% → 电机电流增加5%-10%，能耗增加8%-15%

皮带打滑20% → 电机电流增加10%-20%，能耗增加15%-30%，电机温升增加10℃以上

保持皮带张紧力在正常范围内，是降低颚式破碎机整体能耗和延长电机寿命的有效手段。

维护保养记录与设备寿命预测

维护保养记录表的建立

建立规范的维护保养记录表是设备管理的基础。每台XPC系列颚式破碎机应单独建立保养档案，记录以下内容：

日度点检记录：每班填写轴承温升值、排料口间隙值、出料粒度抽检结果、皮带运行状态、地脚螺栓状态。

月度保养记录：每月填写注脂量和日期、颚板齿形状态、动颚行程测量值、润滑脂外观状态、皮带张力值。

年度保养记录：每年填写偏心轴轴颈表面状态、轴承游隙值、机架焊缝检查结果、皮带整批更换日期和规格。

基于保养记录的设备寿命预测

通过维护保养记录数据的趋势分析，可以预测设备剩余寿命和关键部件更换时间：

轴承寿命预测：轴承温升趋势每30天记录一次，温升从40℃逐步上升至55℃的过程通常持续6-12个月，温升突破70℃后轴承寿命剩余约2-4周。提前在温升55℃阶段安排轴承备件采购，可避免紧急停机等待备件。

颚板寿命预测：排料口间隙扩大趋势每班记录一次，间隙每月扩大2-3mm（高硬度物料）或0.5-1mm（中硬度物料）。当间隙累计扩大至设定值+5mm时，颚板寿命剩余约2-4周，应提前安排颚板备件采购。

皮带寿命预测：皮带张力衰减趋势每7天记录一次，张力每月衰减5%-10%。当张力累计衰减至初始值的60%以下时，皮带寿命剩余约1-2个月，应提前安排皮带备件采购。

湖南粉体装备研究院有限公司提供XPC系列颚式破碎机的全系列原厂备件供应服务，包括颚板（高锰钢/合金钢/复合合金三种材质）、轴承（偏心轴主轴承/飞轮轴承）、皮带（B型三角带）和衬板等。颚式破碎机XPC系列的标准化零件设计确保备件互换性和供货及时性，配合规范的维护保养周期表，可以将设备使用寿命延长至10年以上，故障停机率控制在每年5次以内。如需了解完整保养方案或订购原厂备件，欢迎访问湖南粉体产品中心获取详细技术资料和选型建议。
