三种球磨机的本质区别
先说结论：行星式球磨机靠公转自转的双重离心力实现高能撞击，适合纳米级超细研磨和机械合金化；滚筒式球磨机靠重力抛落和摩擦剪切实现温和研磨，适合均匀混合和常规粉碎；振动式球磨机靠高频小振幅的冲击剥磨实现高效率研磨，适合中细粒度的快速处理。

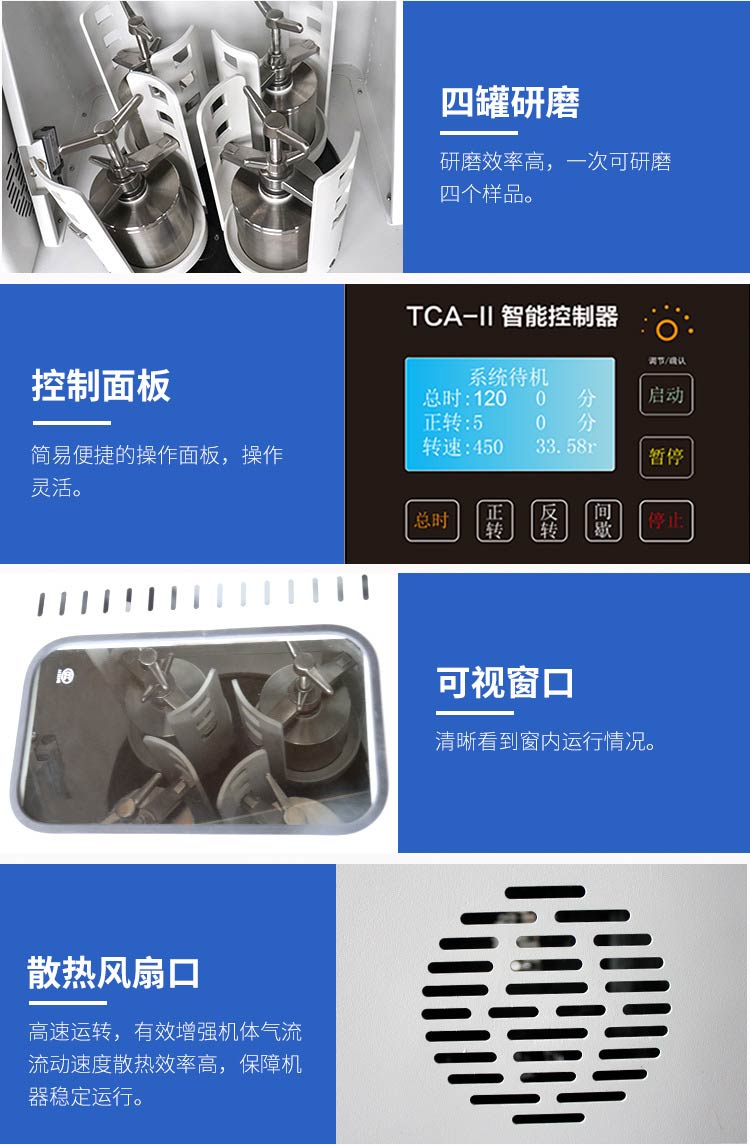

湖南粉体装备研究院行星球磨机系列，从0.4L实验室型到200L生产型全覆盖
这个选择没有绝对的对错——关键看你的物料特性、目标粒度和产量需求。下面把三种机型从原理到参数逐一拆解。
行星式球磨机：纳米研磨的利器
工作原理
行星式球磨机的运动逻辑可以用一句话概括：球磨罐在绕设备主轴公转的同时自身也在反向自转，形成一个行星运动体系。这种复合运动产生了两股叠加的离心力，使研磨球在罐体内以极高加速度撞击物料。
湖南粉体装备研究院XQM系列立式方形行星球磨机的公转与自转转速比为1:2（大型号为1:1.5），意味着如果行星盘的转速设定在300rpm，球磨罐自身的转速就达到600rpm。在这种加速度下，研磨球获得的撞击能量远超普通球磨机，物料可以在十几分钟到几小时内被粉碎到亚微米甚至纳米级。
核心参数解读
| 参数 | 实验型（XQM-0.4至XQM-16） | 生产型（XQM-20至XQM-200） |
|---|---|---|
| 容积范围 | 0.4L - 16L | 20L - 200L |
| 电源 | AC220V单相 | AC380V三相 |
| 功率 | 0.25KW - 3KW | 4KW - 22KW |
| 行星盘转速 | 最高435rpm（小机型） | 最高215rpm（大机型） |
| 控制方式 | 变频调速 | 触控屏 |
| 可编程 | 总时间1-9999min + 正反转交替1-999min | 同左 |
| 研磨粒度 | 可达0.1μm（纳米级） | 同左 |
XQM系列的一个重要设计细节是转速比的变化：16L及以下机型采用1:2的转速比，而20L及以上机型改为1:1.5。这不是偷工减料——大型球磨罐的质量和惯性远大于小罐，如果保持1:2的转速比，罐体承受的离心力将超出安全设计范围。1:1.5的转速比在保证研磨效果的同时，确保了大型设备的结构安全。
适用场景
- 纳米材料制备。 当目标粒度要求在1μm以下时，行星式球磨机几乎是实验室唯一的机械法选择。XQM系列官方标注的可达粒度为0.1μm（100nm），实际使用中配合合适的研磨介质和球料比，部分脆性材料可以达到50nm以下。
- 机械合金化。 两种或多种金属粉末在高能撞击下发生固态扩散和合金化反应，这是制备非晶合金、高熵合金和金属间化合物的独特手段。行星磨的高能量密度是滚筒磨和振动磨无法替代的。
- 多罐同步对比实验。 XQM系列标配4个罐位，可以同时研磨4个不同配方的样品，在材料研发中省去了大量排队等待时间。
- 手套箱内操作。 湖南粉体装备研究院还提供了XQM-0.2S微型行星式球磨机（手套箱专用款），专为需要在无水无氧环境中研磨的用户设计。
滚筒式球磨机：最经典的温和派
工作原理
滚筒式球磨机的工作原理最直观：一个水平放置的滚筒绕自身轴线旋转，内部的研磨球和物料随筒体转动被带到一定高度后，在重力作用下沿抛物线下落，通过撞击、滚动摩擦和剪切作用粉碎物料。
湖南粉体装备研究院QM系列实验室滚筒球磨机属于典型的滚轮驱动型滚筒磨——两个主动胶辊带动球磨罐旋转，通过调节胶辊间距适配不同外径的罐体。
湖南粉体装备研究院滚筒球磨机，结构紧凑、换罐方便
核心参数解读
| 参数 | QM-5 | QM-15 |
|---|---|---|
| 主辊转速范围 | 60-570rpm | 60-570rpm |
| 辊轴有效长度 | 260mm | 340mm |
| 单罐最大载荷 | 35kg | 80kg |
| 电机功率 | 0.37KW | 0.75KW |
| 重量 | 32kg | 43kg |
滚筒球磨机最独特的优势是转速的可控范围极大——从60rpm的慢速滚动到570rpm的高速旋转，覆盖了从温和混合到强力研磨的广泛需求。在低转速下，物料在罐内缓慢翻滚，适合脆性晶体的磨圆和表面修饰；在高转速下，研磨效果趋近于低配版的行星磨。
临界转速：滚筒磨的关键理论
滚筒球磨机的研磨效果与转速的关系有一个经典理论——临界转速。当筒体转速达到某一临界值时，离心力等于研磨球的重力，研磨球会贴在筒壁上不再抛落，研磨效率骤降为零。
临界转速的计算公式：
Nc = 42.3 / √D
其中Nc为临界转速（rpm），D为筒体内径（米）。
以QM-5配用内径0.15米的球磨罐为例：Nc = 42.3 / √0.15 ≈ 109rpm。这意味着当转速超过109rpm时，研磨球开始贴壁；实际工作转速通常取临界转速的60%-75%，即65-82rpm范围研磨效率最佳。
适用场景
- 湿法研磨。 滚筒磨是湿法研磨的主力设备，物料在液体介质中均匀分散，没有干磨时常见的粉尘飞扬问题。
- 陶瓷釉料。 陶瓷行业的釉料研磨对均匀性要求极高，滚筒磨的温和研磨方式不易破坏釉料中的片状结构。
- 金属矿和非金属矿。 对于不需要纳米级粒度的矿物加工，滚筒磨是最经济的方案。
- 需要换罐灵活性的场景。 QM系列的换罐设计非常方便，一个罐子磨完取下来换另一个，在多品种小批量的实验室环境下效率很高。
振动式球磨机：效率优先的实干家
工作原理
振动球磨机不靠旋转，靠的是高频振动。电机驱动偏心激振器产生激振力，使磨筒在弹簧支撑下作高频、小振幅的持续振动（振幅5-8mm，振频1440rpm）。磨筒内的研磨介质在这种高频振动下不断产生冲击和磨剥作用，实现对物料的粉碎。
湖南粉体装备研究院ZM系列实验振动球磨机有单筒、双筒和三筒三种结构形式，用户可以根据处理量需求选择。
核心参数解读
| 参数 | ZM-L | ZM-10L | ZM-20L |
|---|---|---|---|
| 振幅 | 5-8mm | 5-8mm | 5-8mm |
| 振频 | 1440rpm | 1440rpm | 1440rpm |
| 装料量 | 25% | 25% | 25% |
| 装球量 | 60% | 60% | 60% |
| 电机功率 | 1.1KW | 1.5KW | 1.5KW |
| 进料粒度 | ≤5mm | ≤5mm | ≤5mm |
| 出料粒度 | 200-2000目 | 200-2000目 | 200-2000目 |
振动磨有一个让滚筒磨和行星磨都眼红的参数：介质填充率可达80%。这意味着同样容积的磨筒，振动磨可以装入更多的研磨介质，单位时间内发生的撞击事件数远高于其他机型。这是振动磨处理量大、效率高的根本原因。
振动磨的"两面性"
振动磨的高填充率和高频率带来了高效率，但也带来了两个局限：
温升问题。 高频率的冲击摩擦会产生大量热量，对于热敏物料（如某些有机物、低熔点合金）是一个潜在风险。ZM系列可选配夹套磨筒，通过循环水冷却来控制研磨温度，但这个配置增加了设备成本。
粒度天花板。 振动磨的研磨能量密度不如行星磨，无法实现真正的纳米级研磨。出料粒度标注为200-2000目（约75-10μm），实际使用中配合细磨介质可以达到5μm左右，但要突破1μm就比较困难了。如果你的目标是纳米级，行星磨才是正解；如果目标是微米级且追求效率，振动磨的性价比反而更高。
适用场景
- 矿物加工。 钨矿、碳化钙等高硬度物料的预粉碎和中等细度研磨；
- 磁性材料。 铁氧体磁粉的细磨——振动磨的高效率在此体现得淋漓尽致；
- 陶瓷原料。 电子陶瓷、高频瓷材料的原料制备；
- 连续生产。 ZM系列可加装筛分和收集装置实现连续进料出料，适合具有一定批量需求的生产场景。
三机横评：一张表看懂怎么选
| 对比维度 | 行星式球磨机 | 滚筒式球磨机 | 振动式球磨机 |
|---|---|---|---|
| 研磨能量 | 极高（离心加速度叠加） | 低（重力抛落） | 中高（高频振动） |
| 可达粒度 | 纳米级（≤100nm） | 微米级（10-50μm） | 微米级（5-75μm） |
| 介质填充率 | 约30-40% | 约40-50% | 可达80% |
| 处理效率 | 中 | 低 | 高 |
| 适合物料硬度 | 高硬度 | 中低硬度 | 高硬度 |
| 湿磨效果 | 优秀 | 优秀 | 良好 |
| 干磨效果 | 优秀 | 一般 | 良好 |
| 温升控制 | 一般（需间歇运行） | 好 | 较差（需夹套冷却） |
| 噪音 | 58-68dB | 较低 | 中高 |
| 单次装样量 | 小（0.1-25L/罐） | 中（灵活） | 大（1-20L） |
| 设备价格 | 较高 | 低 | 中等 |
| 多罐同步 | 标配4罐 | 单罐或多罐 | 1-3罐 |
真实选型场景：对号入座
场景一：高校实验室，做纳米材料研究
需求： 制备粒径在100nm以下的氧化物纳米粉体，每个样品量不大（5-50g），需要经常切换不同配方。
推荐： XQM系列行星球磨机（0.4L或1L型）。4个罐位可以同时对比不同研磨参数，变频调速和可编程正反转保证了研磨均匀性。选择配套的氧化锆罐和氧化锆球可以最大限度减少铁污染。
场景二：陶瓷厂研发部，研磨釉料
需求： 每次需要处理2-5kg釉料浆料，粒度要求10-20μm，要求粒度分布均匀、无明显粗颗粒。
推荐： QM系列滚筒球磨机（QM-15）。滚筒磨的温和研磨方式不会破坏釉料中片状高岭土的结构，湿法研磨得到的浆料均匀性好。而且换罐方便，不同颜色的釉料轮流研磨不会交叉污染。
场景三：磁性材料厂，批量研磨铁氧体粉
需求： 每天需要处理10-20kg铁氧体预烧料，粒度要求5-15μm，要求效率高、设备稳定。
推荐： ZM系列振动球磨机（ZM-10L或ZM-20L）。铁氧体硬度较高，但不需要纳米级粒度，振动磨的80%介质填充率带来的高处理量正是铁氧体行业需要的。配合不锈钢罐体和钢球研磨介质，单批次处理时间比滚筒磨缩短50%以上。
场景四：固态电池研发，手套箱内研磨电解质
需求： 在惰性气氛中研磨硫化物电解质，每次样品量不到10g，粒度要求亚微米，对水氧极度敏感。
推荐： XQM-0.2S微型行星式球磨机（手套箱专用款）。这款设备是专门为手套箱内使用设计的，体积紧凑，可以直接放置在GBV或GBP系列手套箱内。配套真空球磨罐可实现全程密封研磨——从罐子密封、移入手套箱、研磨到取样，电解质全程不接触空气。
球磨机选型的四个关键决策参数
1. 球料比
球料比是研磨球重量与物料重量之比。对于行星磨，推荐球料比在5:1到20:1之间——比例越高研磨效率越高，但物料污染风险也越大（研磨球磨损后混入粉体中）。对于脆性物料，10:1是一个平衡点；对于韧性物料（如纯金属），需要更高的球料比。
滚筒磨的球料比通常取3:1到8:1，因为滚筒磨的撞击能量不如行星磨集中，过高的球料比反而会降低研磨效率——球太多，物料被挤在球缝里得不到足够撞击。
2. 球磨介质选择
| 介质材质 | 密度 | 硬度 | 耐磨性 | 适用场景 | 污染风险 |
|---|---|---|---|---|---|
| 氧化锆 | 6.0 | 高 | 极好 | 高纯陶瓷、纳米研磨 | 极低Zr污染 |
| 玛瑙 | 2.6 | 中高 | 好 | 常规研磨 | 低SiO₂污染 |
| 不锈钢 | 7.8 | 中 | 一般 | 金属粉、合金 | 有Fe污染 |
| 碳化钨 | 14.9 | 极高 | 极好 | 超硬材料、机械合金化 | WC污染 |
| 刚玉 | 3.9 | 高 | 好 | 氧化物陶瓷 | Al₂O₃污染 |
| 聚氨酯 | 1.2 | 低 | 一般 | 防金属污染 | 有机污染 |
介质密度越高，单次撞击能量越大，研磨效率越高。但同时，密度越大的介质对罐体的磨损也越严重。对于追求高效率的场合，碳化钨和氧化锆是首选；对于需要严格控制铁污染的白色陶瓷粉体，玛瑙或刚玉介质是标配。
3. 介质大小配比
大球提供撞击能量，小球增加研磨表面积。最优的做法是大小球混合使用：大球（10-20mm）负责破碎大颗粒，小球（3-5mm）负责将物料磨到目标细度。大小球体积比一般取1:1到1:3。纯用大球效率高但粒度分布宽；纯用小球研磨均匀但破碎大颗粒速度慢。
4. 研磨时间与间歇
连续研磨和间歇研磨对粒度分布有很大影响。长时间连续研磨虽然粒度更细，但粒度分布会变宽——细粉过度研磨开始团聚，粗颗粒还没来得及磨碎。XQM系列的可编程正反转交替功能就是为了解决这个问题：研磨5-10分钟后反转方向，让罐内物料重新分布，避免罐底"死区"的形成。
总结
行星式、滚筒式、振动式三种球磨机各有所长。如果把粉体研磨比作交通工具：滚筒磨是自行车——慢但灵活，成本低；振动磨是摩托车——效率高但有点"暴躁"；行星磨是高铁——快、准、但贵。
对于湖南粉体装备研究院的完整研磨设备产品线来说，XQM行星系列代表了精加工的上限，QM滚筒系列是性价比之选，ZM振动系列则是处理量和效率的平衡点。不管你最终选择哪种球磨机类型，研磨介质、球料比和工艺参数的合理搭配，往往比设备本身更决定研磨的最终效果。
