真空捏合机高粘度物料混炼原理与NHJ系列选型全指南

真空捏合机如何解决高粘度物料混合难题

粉体加工领域，物料的粘度跨度极大，从流动性极好的干粉到膏状、胶状甚至半固体形态的高粘度物料，混合设备的选择直接决定了最终产品的均匀性和品质一致性。当物料粘度超过某一临界值后，常规的V型混合机、三维混合机乃至螺带混合机都会面临物料难以翻滚、混合死角明显、混合效率急剧下降的问题。这类高粘度、高弹塑性物料在化工、新材料、电子等领域极为常见，硅橡胶密封胶、电池浆料、碳素糊料、食品面团等都需要专门的混炼设备来完成均匀化处理。

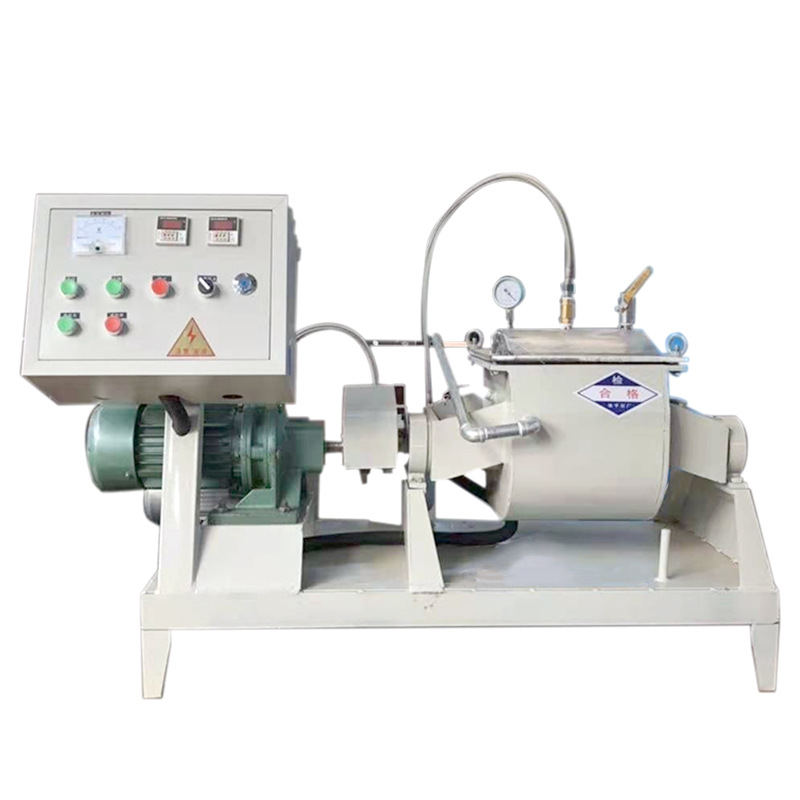

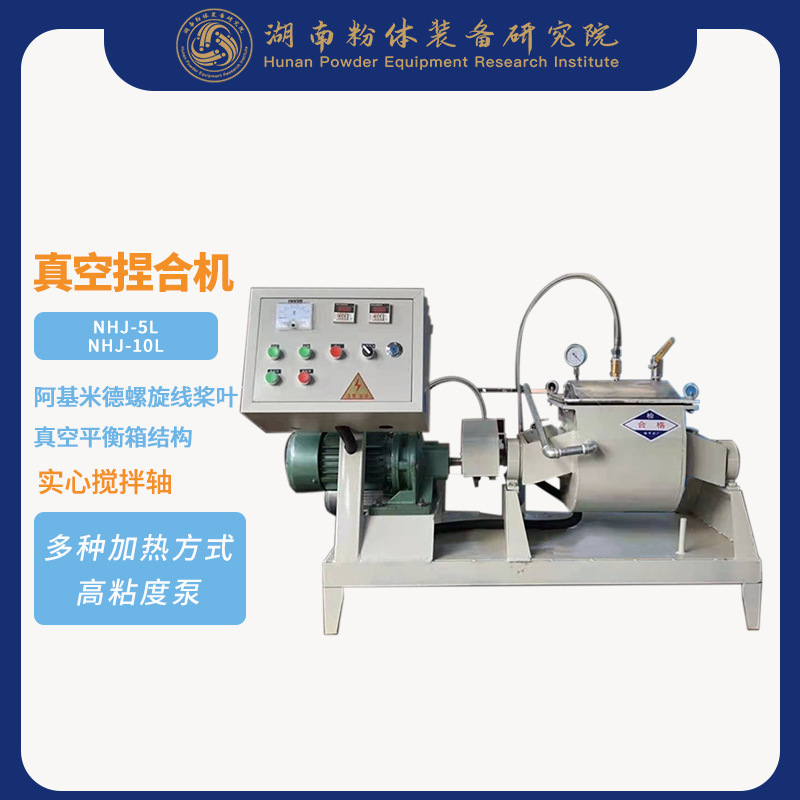

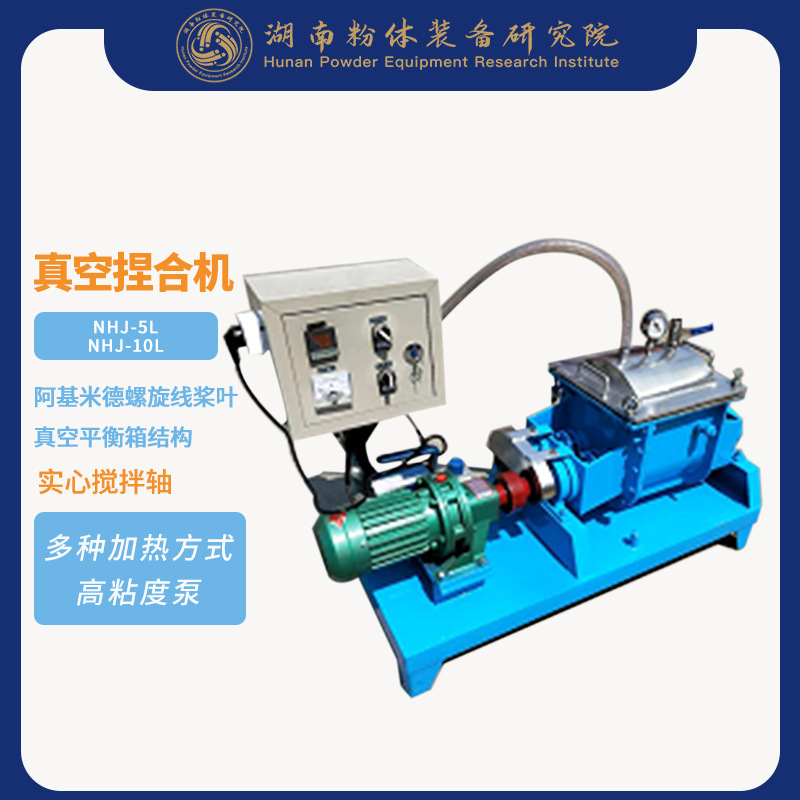

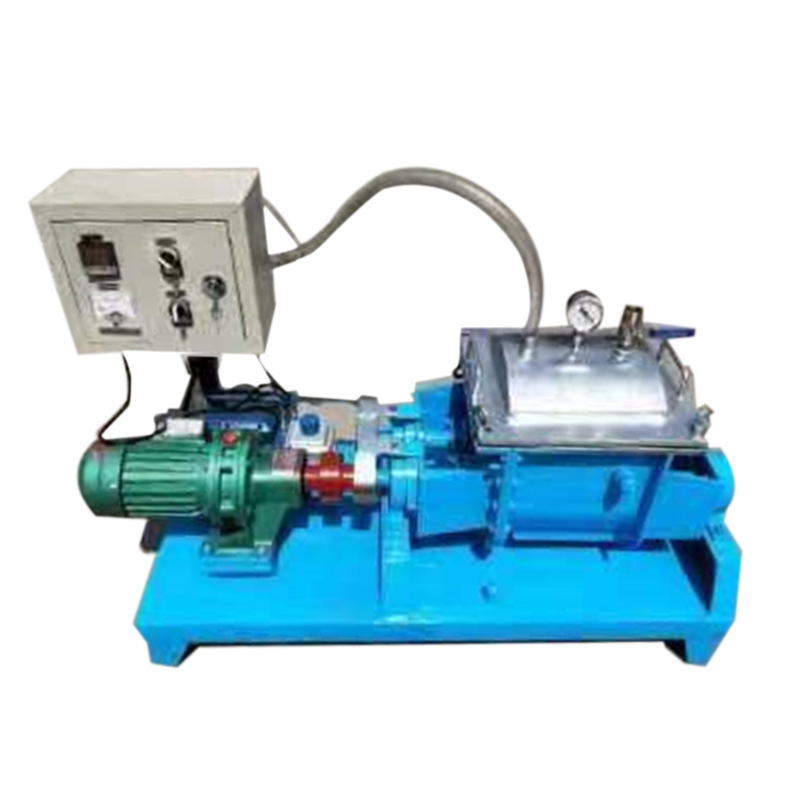

真空捏合机正是为解决这类难题而设计的专用设备。湖南粉体装备研究院有限公司推出的NHJ系列真空捏合机，采用卧式双轴Z形桨叶结构，通过阿基米德螺旋线展开的搅拌桨实现轴向与径向同步挤压揉搓，配合真空系统消除气泡，是高粘度物料混炼环节的核心设备。

NHJ-5L与NHJ-10L核心参数对比

湖南粉体装备研究院有限公司目前推出的真空捏合机NHJ系列包含两款实验室级机型，分别对应不同的处理量需求。下表汇总了两款机型的核心参数：

从参数对比来看，NHJ-5L更适合小批量配方验证和工艺摸索阶段，而NHJ-10L则在小试放大阶段拥有更高的单批处理量。两款机型共享相同的机械结构原理和控制系统逻辑，工艺参数具有良好的可迁移性。

Z形双轴差速桨叶的混合机理深度解析

阿基米德螺旋线桨叶的运动学特征

真空捏合机的核心在于其独特的搅拌机构。搅拌轴呈Z形，桨叶按照阿基米德螺旋线的几何规律展开并水平配置。两根搅拌轴平行排列，相向旋转且转速不同——NHJ-5L的转速为33r/min和23r/min，主动桨与从动桨之间存在约10r/min的转速差。

这种差速设计绝非随意为之。当快桨和慢桨同时作用于同一团高粘度物料时，快桨侧的物料被加速推向慢桨侧，慢桨则形成一定的阻尼效应，迫使物料在两桨之间产生强烈的挤压和撕裂。这种"推-拉"复合力学作用，使物料内部产生极大的剪切应力和拉伸应力。

四重混合运动模式

在实际运行中，搅拌桨对物料施加了四种同时进行的运动模式：

轴向挤压运动：螺旋桨叶的旋转将物料沿轴向方向前后推送，迫使物料在整个缸体长度方向上反复迁移，消除轴向方向上的浓度梯度和温度梯度。

径向挤压运动：桨叶旋转同时在径向方向对物料施加压缩力，将物料向缸壁方向挤压，配合W型缸底的弧面结构，形成反复的挤压-释放循环，有助于破碎团聚体。

高低速剪切运动：快桨与慢桨之间的速度差在物料内部形成剪切层，物料在两桨交汇区受到强烈的剪切力作用。对于需要分散的体系（如碳黑填充硅橡胶），这种剪切作用尤为关键。

揉搓分离运动：桨叶的特殊几何形状使物料在被挤压的同时又被分离和翻卷，类似于手工揉面的动作。这种揉搓运动使物料的不同组分在微观层面反复叠加和交错，实现真正的均匀混合。

W型双层缸体的温控系统设计

缸体结构与材料方案

真空捏合机的搅拌缸采用W型截面设计，由两层钢板焊接而成。内层采用不锈钢板，确保与物料接触面的耐腐蚀性和食品级安全性；外层为普通低碳钢板，提供结构支撑。两层之间形成空腔，用于通入加热或冷却介质。

W型截面的设计并非仅为美观。底部由两段上半圆柱内腔组成，中间设有横向分料脊。当搅拌桨旋转时，分料脊起到导流作用，将物料从两侧向上翻起，再由桨叶推向另一侧，形成连续的"U型"循环路径。这一设计极大地减少了混合死角，即使在处理粘度极高的物料时，缸底区域也能被有效覆盖。

三种加热冷却方案对比

NHJ系列支持三种温控方式，用户可根据工艺温度需求灵活选择：

其中，电加热方案通过在搅拌缸底部设置夹层，夹层中布置多根电热管并注入足量导热油。电热管通电后加热导热油，导热油再将热量均匀传递给缸体内壁。这种间接加热方式避免了电热管局部过热对物料造成的热损伤，温度分布的均匀性远优于直接电加热。

真空系统对产品品质的关键提升

真空除泡的工作机制

对于高粘度物料而言，气泡的混入几乎是不可避免的。物料在搅拌过程中会卷入大量空气，这些气泡如果留在最终产品中，将严重影响产品的密实度、机械性能和外观质量。以硅酮密封胶为例，固化后残留气泡会形成应力集中点，导致密封失效；以电池浆料而言，气泡会降低电极涂层的电导率和附着力。

真空捏合机通过在搅拌缸顶部连接真空管路，在混炼过程中持续抽真空（真空度可达-0.09MPa），使溶解在物料中的气体和卷入的气泡在负压环境下膨胀、脱离并被抽出。这一过程不需要额外的脱泡工序，在混炼的同时即可完成除泡，显著提升了生产效率和产品一致性。

真空平衡箱结构的优势

湖南粉体装备研究院有限公司的NHJ系列采用了真空平衡箱结构设计。传统的真空捏合机在轴封处容易产生磨损颗粒（俗称"黑粒"）并随真空抽吸进入缸体，污染物料。真空平衡箱通过在轴封外侧设置缓冲腔，使轴封泄漏的微量物料被平衡箱截留，不会进入真空管路，从而保证了物料的纯度，同时也提升了系统的可维持真空度。

五大行业应用场景与工艺要点

一、硅橡胶与密封胶行业

硅酮密封胶、硅酮结构胶、中性玻璃胶、中性防霉胶等产品的生产过程中，基胶与填料（白炭黑、碳酸钙等）的混炼是核心工序。以中性硅酮密封胶为例，典型配方包含107胶（羟基封端聚二甲基硅氧烷）、气相白炭黑、交联剂、催化剂和增塑剂等组分。白炭黑的比表面积大、吸油值高，加入基胶后体系粘度急剧上升，必须依靠捏合机的强力剪切才能实现均匀分散。

NHJ-5L真空捏合机在实验室开发密封胶配方时，可以精确控制混炼温度（通常在80~120℃范围内）和真空度，确保白炭黑充分分散的同时去除体系中的水分和低分子挥发物，这对密封胶的储存稳定性和固化性能至关重要。

二、锂电池正负极浆料制备

锂电池电极浆料的制备是当前新能源行业的热门工艺环节。正极浆料通常包含活性物质（如磷酸铁锂、三元材料）、导电剂（碳黑、碳纳米管）、粘结剂（PVDF）和溶剂（NMP），固含量高达70%~80%，体系呈高粘度浆状。

真空捏合机在浆料制备中的应用优势在于：强力剪切可以打散碳黑的二次团聚体，实现导电剂的均匀分布；真空环境可以去除浆料中的气泡，提高涂布密度；W型缸体的温控功能可以维持浆料在最佳加工温度范围内（通常为40~60℃）。相比简单的行星搅拌，捏合机的剪切强度更高，特别适合处理高固含量、高粘度的电极浆料体系。

三、碳素与电碳材料

碳素行业是真空捏合机的传统应用领域。电极糊、阳极糊、阴极碳块等产品的生产中，需要将石油焦或煤沥青与改性沥青等粘结剂进行充分混炼。这类物料的加工温度通常在150~200℃，粘度极高，且沥青在加热过程中会释放大量挥发分。

真空捏合机的高温型配置（电加热功率6~10Kw）可以满足碳素行业的加热需求，同时真空系统可以同步抽走沥青挥发分，既改善了操作环境，又提高了碳素制品的密实度和机械强度。对于从事碳素材料研发的实验室而言，NHJ系列真空捏合机是从小试到中试不可或缺的工艺装备。

四、食品与口香糖加工

食品行业中，泡泡糖和口香糖的胶基制备是真空捏合机的典型应用场景。胶基由天然橡胶、合成橡胶、树脂、蜡、脂肪和乳化剂等多种组分构成，加工过程中需要在60~80℃条件下进行充分混炼，使各组分均匀融合。

真空捏合机在食品领域的特殊优势在于：真空环境可以去除胶基中的异味挥发物，改善最终产品的口感；不锈钢内胆材质满足食品卫生要求；精确的温控系统可以避免高温导致的风味损失。NHJ-5L机型适合食品研发阶段的配方试验和小批量样品制备。

五、塑料改性与BMC预混料

BMC（块状模塑料）是玻璃纤维增强不饱和聚酯树脂的预混料，广泛应用于电气绝缘件、汽车零部件等领域。BMC的制备需要在捏合机中将不饱和聚酯树脂、玻璃纤维、填料（氢氧化铝、碳酸钙）、固化剂和脱模剂等进行充分混炼。

BMC工艺的关键难点在于：既要使树脂充分浸润玻璃纤维，又不能过度剪切导致纤维断裂。真空捏合机的差速桨叶设计可以提供适中的剪切强度，真空环境可以去除树脂中的溶解空气，提高BMC制品的电气绝缘性能和外观质量。

与其他混合设备的横向对比

从对比可以清晰看出，真空捏合机在高粘度物料的处理能力上具有不可替代的地位。当物料粘度超过10,000mPa·s时，常规粉体混合设备基本失效，必须依赖捏合机的强力剪切机构。而温控和真空系统的标配化，使得NHJ系列在功能性材料制备领域具有明显的工艺优势。

选型五步决策框架

第一步：确认物料粘度范围

首先需要明确待处理物料在工作温度下的粘度。如果常温粘度低于5,000mPa·s，可考虑使用卧式螺带混合机或槽型混合机；如果粘度在5,000~50,000mPa·s之间，真空捏合机是合适的选择；如果粘度超过50,000mPa·s，则需要考虑更大功率或特殊桨叶配置的捏合机型。

第二步：确定单批处理量

实验室配方研发阶段，NHJ-5L（投料量3.5L）通常可以满足基本需求。如果需要同步进行多个配方的平行试验或准备中试原料，NHJ-10L（投料量7L）的更大容量更为合适。需要注意的是，真空捏合机的有效容积通常为公称容积的60%~70%，投料量过多会导致混合效果下降和电机过载。

第三步：明确温度需求

根据工艺温度要求选择加热方式。常温至150℃的工艺选择蒸汽加热或普通电加热（1.8Kw）即可满足；150℃以上的高温工艺（如BMC预混料、高温硅橡胶硫化）需要选择高温型电加热配置（6~10Kw），通过导热油间接加热实现均匀升温。对于有冷却需求的工艺（如放热反应控制），需要在夹层中通入冷却水或冷冻液。

第四步：评估真空需求

并非所有高粘度物料都需要真空捏合。如果产品对气泡含量不敏感（如普通碳素糊料），常压型捏合机即可胜任；如果产品要求高密实度（如密封胶、电池浆料、BMC），则必须选择真空型配置。NHJ系列的真空度可达-0.09MPa，能够满足绝大多数工艺的除泡需求。

第五步：确认出料方式

NHJ系列标配底部出料方式，对于极高粘度物料（如未硫化的硅橡胶原胶），可选配高粘度螺杆泵辅助出料，减少人工操作强度。对于中高粘度物料，手动翻缸出料方式结构简单、维护方便，在实验室场景中较为实用。

设备操作与维护要点

开机前的检查清单

每次开机前需要确认以下事项：搅拌缸内无异物残留；各紧固件无松动；减速机润滑油位正常；真空管路连接密封完好；加热系统（蒸汽或电加热）工作正常。对于新设备或长期停用后重新启用的设备，建议先空载运行10~15分钟，观察各运动部件有无异常声响和振动。

混炼工艺参数优化建议

混炼时间、温度和桨叶转速是影响混合效果的三大核心参数。一般而言，混炼时间与物料初始粘度正相关，高粘度物料需要更长的混炼周期才能达到均匀状态。温度方面，适当升温可以降低物料粘度、改善流动性，但需注意不要超过物料的耐温上限。NHJ-5L的双速设计（33/23r/min）允许用户在混炼初期使用高速以快速分散，后期切换低速以精混均质。

常见问题与处理方法

搅拌电流过大：通常由投料量过多或物料粘度过高引起，应减少投料量至额定容量的60%~70%，或适当升温降低物料粘度。

真空度不足：检查真空管路连接处是否漏气、密封圈是否老化变形、真空泵工作是否正常。真空平衡箱结构虽然减少了轴封污染，但仍需定期检查轴封磨损情况。

缸体温度不均匀：对于蒸汽加热方式，检查夹层内是否有气阻；对于电加热方式，检查导热油量是否充足、电热管是否正常工作。

出料困难：极高粘度物料可能出现粘缸现象，可在出料前适当升温降低粘度，或选配高粘度螺杆泵辅助出料。

常见问题解答

Q1：真空捏合机和普通搅拌机有什么本质区别？

真空捏合机的Z形桨叶提供的是挤压-揉搓-剪切三重复合力学作用，处理的是膏状、胶状等高粘度物料；普通搅拌机主要依靠桨叶的翻拌和对流作用，适用于中低粘度的液-固或固-固混合体系。两者的混合机理和适用物料范围有根本性差异。

Q2：NHJ-5L能否处理热固性树脂的预混？

可以，但需要注意热固性树脂在加热条件下会发生交联反应。混炼温度应控制在引发温度以下，混炼完成后尽快出料冷却。对于环氧树脂/BMC等体系，建议在低于80℃条件下进行预混操作。

Q3：真空捏合机的桨叶磨损后如何处理？

NHJ系列的搅拌桨为全实心结构，材质耐磨性较好。正常使用条件下桨叶寿命较长，当桨叶磨损导致与缸体间隙增大（影响混合效果）时，需联系厂家更换桨叶。日常使用中应避免金属异物进入缸体，以延长桨叶使用寿命。

Q4：能否在真空捏合机中进行反应型混合？

可以。真空捏合机密闭的搅拌缸和温控系统使其适合进行需要精确控温的混合反应，如不饱和聚酯树脂的预聚合、硅橡胶的预反应等。真空环境有利于去除反应副产物，推动反应向正方向进行。

Q5：实验室选择NHJ-5L还是NHJ-10L更合适？

如果主要用于配方筛选和工艺摸索，单次投料量3.5L的NHJ-5L足够使用，设备占地更小、能耗更低。如果需要同步为下游工序（如压片、硫化、涂布）提供足够的样品量，NHJ-10L的7L投料量优势明显。对于研发型实验室，建议以NHJ-5L为主设备，根据中试需求再增配NHJ-10L。

产线配套产品规划

真空捏合机在粉体加工产线中通常不是孤立的设备，而是与其他设备配合形成完整的工艺链。以下是三条典型的配套方案：

方案一：硅橡胶密封胶产线

NHJ系列真空捏合机（基胶+填料混炼）→ 三辊研磨机（细度研磨）→ 真空脱泡机（深度脱泡）→ 包装

方案二：锂电池电极浆料产线

粉体称量配料 → NHJ系列真空捏合机（浆料制备）→ 高速分散均质机（二次分散均质）→ 涂布

方案三：碳素材料产线

物料预处理 → NHJ系列真空捏合机（糊料混炼）→ 成型 → 高温炉（烧结）→ 检验

通过合理的设备配置，真空捏合机可以充分发挥其高粘度物料混炼的优势，在整条产线中承担核心的均匀化工序，为下游工艺提供品质稳定的中间产品。
