粉末材料是现代工业不可或缺的基础物质，广泛应用于制药、化工、能源、陶瓷、电子及食品等领域。粉末的特性，包括颗粒密度、粒径分布、比表面积和颗粒形貌等，不仅决定了粉末的加工行为，也直接影响最终产品的性能。本文将全面、系统地探讨粉末的核心特性，并深入分析其在破碎、研磨、筛分、混合、压制及烧结等关键工艺环节中的作用机制与优化策略。
粉末基本特性的深度解析
(之前文章：粉体基本知识：粉体粒度、粒径分布、密度、流动性、比表面积)
1、颗粒密度：定义、分类与影响
颗粒密度是粉末最基础的物理特性之一，根据测量方式与包含孔隙的不同，可分为以下几类：
-
真密度：指排除所有开孔和闭孔后，颗粒实际物质单位体积的质量，通常通过氦气比重瓶法测定。真密度是材料本身的属性，对于化学成分确定的物质为定值。
-
表观密度：包括颗粒内部的闭孔，但不包括颗粒之间的空隙，常用汞孔隙度法测量。
-
松装密度：粉末在自然填充状态下单位体积的质量，反映颗粒的填充性能。
-
振实密度：粉末在经过一定程度的振动或敲击后达到的最紧实状态下的密度。
工业意义：密度特性直接影响包装、储存、输送和模具填充效率。例如，在粉末冶金中，高振实密度粉末有助于提高压坯密度和烧结件机械性能；在制药中，密度差异可能导致分层现象，影响制剂均匀性。
2、粒径分布与比表面积：表征与作用
粒径分布（Particle Size Distribution, PSD）：粒径分布描述了粉末中不同尺寸颗粒的组成情况，通常以D10、D50、D90等百分位数表征分布宽度。测量方法包括激光衍射、动态光散射、筛分法和电子显微镜计数等。
-
窄分布粉末：流动性好，填充均匀，适用于精密成型工艺（如MIM、干压）。
-
宽分布粉末：小颗粒可填充大颗粒间隙，提高振实密度，但可能影响流动性和烧结均匀性。
比表面积（Specific Surface Area, SSA）：定义为单位质量粉末的总表面积，通常通过气体吸附法（如BET法）测定。SSA与颗粒粒径和形貌密切相关：颗粒越细、形貌越复杂，比表面积越大。
技术价值：高比表面积粉末具有更高的表面活性和化学反应速率，广泛应用于催化剂、电池材料、吸附剂等领域。但过高的SSA也易导致团聚、氧化和加工困难。
3、颗粒形貌：类别、成因与影响
颗粒形貌是粉末颗粒的几何外观特征，常见类型包括：
-
球形：流动性极佳，填充密度高，适用于增材制造（3D打印）、MIM和喷涂工艺。
-
片状：如石墨、云母粉，具有屏蔽、增强和润滑功能。
-
纤维状：如某些陶瓷 whiskers，用于复合材料增强。
-
不规则状：常见于机械粉碎所得粉末，颗粒间机械互锁效应强，生坯强度高，但流动性差。
形貌主要受制备工艺影响：
-
气雾化、等离子球化可制备球形粉末；
-
机械研磨易产生不规则颗粒；
-
化学法（如沉淀、气相合成）可控制结晶习性，形成特定形貌。
粉体加工工艺与粉末特性的关联机制
1、破碎与研磨：粒度减小与形貌控制
破碎（Crushing）与研磨（Grinding）是减小颗粒尺寸的关键操作，设备选型与工艺参数需基于原料特性（如硬度、脆性、初始粒度）和目标产品要求。
-
破碎阶段（粗碎）：
颚式破碎机、圆锥破碎机等用于将原料破碎至毫米级。颗粒密度和断裂韧性决定了能量输入和设备选择。 -
研磨阶段（细碎与超细碎）：

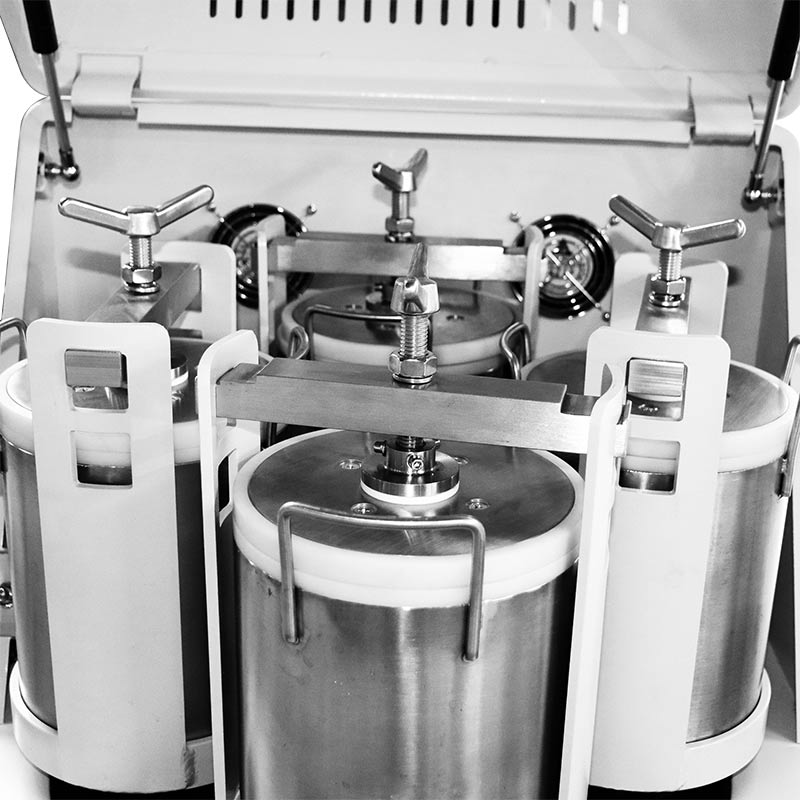

球磨机、行星磨、气流磨等用于制备微米甚至纳米级粉末。-
球磨机：适用于大多数材料，但易引入污染；
-
气流磨：利用高速气流使颗粒碰撞破碎，适用于高硬度、热敏感材料，可获得更窄的粒径分布。
-
形貌演化：机械力研磨不仅减小粒度，也会改变颗粒形貌：反复断裂易产生不规则颗粒；而长时间研磨可能导致颗粒冷焊、 加工硬度甚至发生机械合金化。
2、筛分与分级：基于粒度的分离技术
筛分（Sieving）与气流分级（Air Classification）用于将粉末按尺寸分离，确保批次均匀性和满足下游工艺要求。
-
筛分：
简单易行，适用于数十微米至数毫米的颗粒，但效率低、易堵网，且对纤维状或粘性粉末效果差。 -
气流分级：
利用离心力与气流拖曳力分离颗粒，适用于微米级细分，精度高且处理量大。
颗粒密度和形貌影响分级效率：密度差异大时易出现 misclassification；片状颗粒可能因悬浮速度低而被误归为细粉。
3、混合与均质化：实现成分均匀分布
混合是将多种组分粉末均匀分散的过程，难点在于克服因密度、粒径、形貌差异导致的分离偏析。
-
密度差异：重质颗粒易下沉，需选择扩散混合为主的设备（如双锥混料机）。
-
粒径与形貌差异：细小或不规则颗粒易团聚，需采用高剪切混合（如高速制粒机）或添加助流剂。
评价方法：混合均匀度可通过取样分析、近红外光谱或图像分析法定量评价。
4、压制：从粉末到坯体的成型过程
压制（Pressing）是在模具中通过轴向或等静压压力将粉末压实为具有一定强度的坯体。粉末特性对压制行为影响显著：
-
颗粒形貌：球形颗粒填充性好，生坯密度高，但坯体强度低；不规则颗粒凭借机械互锁效应，生坯强度高。
-
粒径分布：宽分布粉末可实现更髙的填充密度；细粉比例过高则可能降低流动性，导致压制密度不均。
-
润滑剂与粘结剂：常添加硬脂酸锌、PEG等以减少摩擦、增强坯体强度，但过量添加会降低压坯密度。
5、烧结：粉末颗粒的固结与致密化
烧结（Sintering）是通过加热使颗粒间形成颈接，进而致密化并获得最终性能的关键工序。
-
驱动力：表面能降低是烧结的主要驱动力，因此高比表面积粉末烧结活性更高。
-
烧结机制：包括表面扩散、晶界扩散、体扩散、蒸发-凝聚等物质迁移途径。细颗粒、高SSA粉末通常可在更低温度下完成烧结。
-
特性影响：
-
粒径分布：影响收缩均匀性与最终密度；
-
颗粒形貌：球形颗粒堆积均匀，烧结变形小；不规则颗粒则可能因局部密度差导致畸变。
-
跨行业应用与特性定制案例
1、粉末冶金（PM）与金属注射成型（MIM）
要求粉末具有高振实密度、球形形貌和窄粒径分布。气雾化、等离子旋转电极（PREP）制粉是主流工艺。
2、制药工业
API（药物活性成分）的粒径与形貌影响溶解速率、生物利用度和压片行为。超微粉碎提升药效，但需注意团聚和静电问题。
3、能源材料
锂电正负极材料需控制粒径分布以优化电极涂布质量；高比表面积可提升反应速率，但过量会导致副反应增多。
4、陶瓷与电子陶瓷
氧化铝、氮化硅等结构陶瓷要求高纯度、超细且烧结活性高的粉末；MLCC等电子陶瓷则需严格控制形貌与粒径均一性。
粉体特性表征技术进展
-
粒径分析：激光衍射、动态图像分析、超声衰减谱；
-
形貌分析：扫描电镜（SEM）、动态图像分析仪；
-
比表面积与孔隙度：BET吸附法、压汞仪；
-
密度：真密度仪、振实密度仪。
现代联用技术（如SEM-EDX）可同时获得形貌、成分与元素分布信息；在线监测系统正逐渐应用于PSD与混合均匀度的实时控制。
粉末特性是粉体工艺开发与产品设计的基石。随着纳米技术、增材制造及高端能源材料的发展，对粉末特性控制提出了更高要求：更细的粒度、更精确的形貌调控、更严格的杂质限制。未来，粉体加工将更加注重多特性协同优化，并借助机器学习与模拟技术实现智能制备与闭环控制，最终推动新材料与新产品的高效开发。
