行星玛瑙球磨罐选型指南：实验室低污染研磨的罐体匹配与使用要点

做XRD、ICP-MS、XRF或元素分析前处理时，经常会遇到一种说不清的情况：研磨之后测出的铁、铬、镍含量比预期高，或者物相里多出原本没有的杂相。排查设备、试剂和操作流程之后才发现，问题出在与样品直接接触的球磨罐和磨球上。金属罐体在高速冲击和摩擦下会产生微量磨损，磨下来的金属进入粉体，对痕量分析来说就是直接的干扰源。行星玛瑙球磨罐在痕量分析、地质样品和陶瓷粉体前处理中被反复提起，原因不是它有多“先进”，而是它把污染源换成了与多数硅酸盐、氧化物样品成分相近的二氧化硅。

一、玛瑙罐能做什么，不能做什么

材质特性决定了它的适用边界

天然玛瑙的主要成分是二氧化硅，属于隐晶质石英类矿物，结构致密、吸水率低，常温下对多数酸和一般碱液有较好的耐受性，但氢氟酸和热浓碱除外。这带来两个直接结果：一是罐体自身硬度较高，面对大多数中低硬度物料时磨损量小，罐体寿命相对稳定；二是即便出现微量磨损，带入粉体的也主要是硅，对硅酸盐类、氧化物类样品的成分干扰相对可控。

反过来，玛瑙属于脆性材料，抗冲击能力有限，无法像不锈钢或硬质合金罐那样承受大质量磨球的高能撞击。这意味着在涉及金属粉末、铁合金、碳化物等超硬物料的场合，或者需要长时间高转速干磨的工艺中，玛瑙罐并不是合适的选择，罐体开裂、崩边、掉渣的风险会明显升高。

哪些样品更适合放进玛瑙罐

陶瓷原料、玻璃、矿物、土壤、催化剂、部分药物以及有机—无机复合材料等中低硬度样品，更适合用玛瑙罐完成小批量、低污染的细磨。判断是否适用时，需要把进料粒度、目标粒度、单次处理量、研磨时间和设备转速放在一起考虑，具体是否适用需结合物料性质及工艺条件确定，而不是只看物料名称或以往的使用习惯。

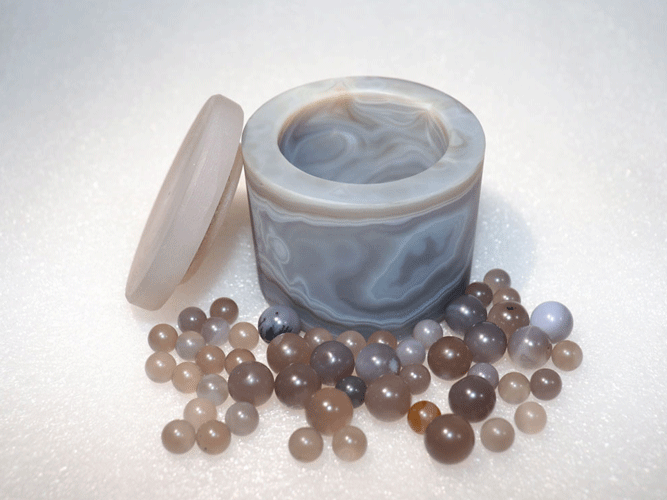

二、行星玛瑙球磨罐的结构与配套逻辑

行星式球磨机的运行特点是：球磨罐安装在公转盘上，随盘公转的同时罐体自身反向自转，罐内磨球在离心力和摩擦力共同作用下对物料产生高频冲击、剪切与摩擦。罐体在这里不是简单的容器，它的壁厚、内腔形状、密封结构和配重都会影响能量传递效率和批量间的一致性。

罐体、罐盖与密封圈的配合

玛瑙罐通常由罐体、罐盖和密封圈组成，部分结构还会配置内衬或压紧件。密封圈的作用是防止干磨时粉尘外泄、湿磨时溶剂挥发，一旦密封面有细小划痕、变形或老化，轻则漏料，重则罐盖在高转速下松动。装料前应检查罐口与罐盖的贴合面是否平整、密封圈是否变硬失弹；装料后先手动旋紧，再确认盖体没有偏斜。玛瑙怕局部应力集中，拧紧时以贴合到位为准，不能用蛮力硬压，也不建议用金属工具敲击罐盖。

罐体规格与公转盘的匹配

行星球磨机一般要求对称安装相同规格、相同重量的罐体，以维持动平衡。如果只装一只罐，需要用配重罐配平，否则高速运行时振动加剧，既影响批次间的一致性，也会加速托盘和罐体的磨损。选购行星玛瑙球磨罐之前，应确认罐体外径、高度与现有球磨机托盘的装夹方式是否兼容，设备能否承受玛瑙罐相对较大的自重。容积也不是越大越好，超出设备适配范围的罐体，装料量看似上去了，单位时间内的研磨效率反而下降。

配件与备件的通用性

罐盖密封圈、压紧件属于易损件，选型时应确认这些配件是否容易单独采购、更换是否方便。把罐体当作长期使用的实验器具来管理，就需要在采购阶段考虑备件供应周期，避免因一只密封圈老化而让整批样品停摆。

三、影响研磨效果的关键参数

同一只罐体，换一种装填方式或配球方案，出料粒度可能相差一个数量级。搞清楚参数背后的物理意义，比记住某组所谓推荐值更有价值。

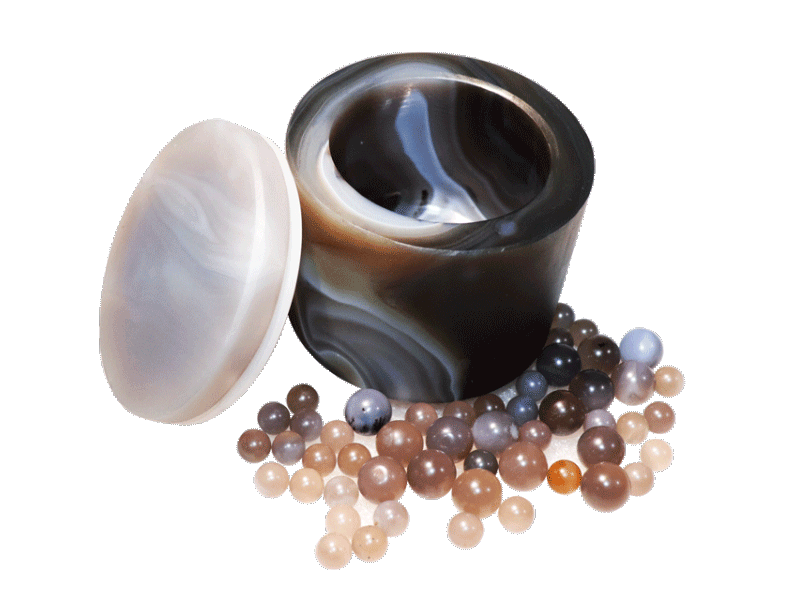

磨球材质应与罐体匹配

这是最容易被忽略的一条。如果罐体是玛瑙，磨球却用钢球或氧化锆球，磨损会集中发生在相对较软的一方，不仅引入额外污染，还可能在罐内壁磨出凹坑，缩短罐体寿命。选用玛瑙罐时，磨球通常也应选择玛瑙球；若物料硬度偏高、需要更强的研磨力，应整体评估是否改用氧化锆罐配氧化锆球，而不是在玛瑙罐里强行更换重质磨球。

球径的选择同样讲究：大球质量大、单次冲击能量高，适合粗碎和打散团聚；小球数量多、接触点多，适合细磨和均匀化。实际工艺中常采用大小球级配，让大球承担破碎、小球负责细化，具体配比需结合物料性质及工艺条件确定。

球料比、填充率与转速

球料比、磨球填充率和罐体总装填量共同决定研磨强度。填充率过高，磨球运动空间不足，冲击被“闷”住，效率反而下降；填充率过低，单位时间的有效碰撞次数又不够。装填时一般需要给磨球留出足够的抛落空间，具体比例需结合物料性质及工艺条件确定。转速提高会带来更强的冲击能量，但对玛瑙罐来说，转速上限不仅受设备能力限制，更受罐体抗冲击能力限制——为了追求细度把转速长期拉到接近设备极限去磨硬质物料，是玛瑙罐开裂最常见的原因之一。

温升与间歇运行

玛瑙的导热性能较差，长时间连续研磨时罐内温度会持续上升。对热敏物料、含结晶水的矿物或易氧化样品，温升可能改变物相、导致样品失效。可行的做法是采用间歇运行方式，把连续研磨拆成若干短时段，停机间隙让罐体自然散热；条件允许时也可改用湿磨降低温升。湿磨时要注意溶剂的选择，避免使用会与样品或密封圈发生反应的介质。

干磨与湿磨的差别

干磨操作简单、后处理少，但容易粘罐、扬尘，粒度分布相对偏宽；湿磨分散性好、出料更细、温升更低，代价是后续需要干燥，且溶剂可能带入新的污染。对玛瑙罐而言，湿磨还能在一定程度上缓解磨球对罐壁的直接冲击。选哪种方式，取决于后续检测对干燥过程、溶剂残留和粒度分布的要求。

进料粒度不宜一步到位

玛瑙罐内腔容积有限，可用的磨球直径也不可能无限放大。如果直接把几毫米甚至更大的颗粒投进去，前期很长一段时间都会消耗在粗碎上，既拖延时间又增加罐壁磨损。较稳妥的做法是先用颚式破碎或盘式研磨把样品预粉碎到较小粒度，再进入行星玛瑙球磨罐完成细磨和均匀化处理。

四、玛瑙罐与其他材质罐体的选型对比

罐体材质的选择，本质上是污染风险、硬度、抗冲击性和成本之间的权衡。下表只反映材料层面的普遍差异，实际选型还要结合设备转速、处理量、目标粒度以及后续检测项目共同判断。

从这张表可以看出来，玛瑙罐的优势集中在低污染和小批量，而不是高能量输出。把它的定位放准，后续的参数设置和维护方式才不会跑偏。

五、使用与维护中的几个实际问题

清洗方式

玛瑙罐使用后应及时清洗，避免样品残留结块。一般可先用清水配软毛刷清洗，必要时用稀酸短时浸泡后充分冲洗，避免使用硬质工具刮擦内壁，也不建议使用强碱和氢氟酸。清洗后应自然晾干或低温烘干，不要骤冷骤热，温差过大是玛瑙开裂的重要原因之一。

寿命检查

建议定期检查罐内壁是否出现细小裂纹、崩边或明显的磨蚀凹坑。一旦发现裂纹应立即停用，因为高转速下裂纹会迅速扩展，罐体破裂不仅损失样品，还可能损伤设备。罐盖密封圈属于易损件，应按使用频率定期更换。

容易被忽略的操作误区

• 空罐或装料过少时高速运行，磨球直接撞击罐壁
• 为追求细度不断延长研磨时间，忽略罐内温升与罐体负荷
• 罐体不对称安装、缺少配重罐，导致设备异常振动
• 不同材质的磨球混用，加速较软一方罐体的磨损

六、采购前值得确认的条件清单

在决定采购之前，建议先把以下几项条件列清楚：样品的材质与硬度范围；单次需要的处理量；进料粒度与目标出料粒度；采用干磨还是湿磨；后续检测对铁、铬、镍、锆等元素的容忍度；现有球磨机能装夹的罐体尺寸与转速范围。把这些条件对齐之后，罐体容积、磨球规格和研磨工艺才有明确答案，而不是靠反复试错去凑。

湖南粉体装备研究院有限公司长期从事粉体研磨、粉碎、分散、混合与筛分设备的研发与配套，可提供行星玛瑙球磨罐及相关研磨配件，方便实验室按实际工况选配合适的规格。若对某一物料的适用性没有把握，可以先取小样做条件试验：固定转速与球料比，每次只改变一个变量，观察出料粒度与污染情况的变化，再把结论放大到常规工艺。这样得到的参数，比照搬任何一份通用经验配方都更可靠。

最后提醒一句：玛瑙罐是实验器具，不是消耗品思维的“用完就换”。装填前检查密封面、运行中控制转速与时间、停机后及时清洗并留意裂纹，这几件事做到了，一只罐体的有效使用周期会比想象中长得多。
