马弗炉工作原理、升温程序与使用注意事项

马弗炉到底是如何实现精确加热的？

先说原理：马弗炉本质上是一台通过电热元件辐射加热、利用独立炉腔隔离物料与发热体的箱式电阻炉。湖南粉体装备研究院生产的TCXD系列马弗炉将这一原理发挥到极致——采用高纯氧化铝多晶纤维一体成型炉膛，配合HDR优质电阻合金丝加热元件，在30段可编程PID控制下，实现了从室温到1200℃范围内±0.1℃的控温精度。

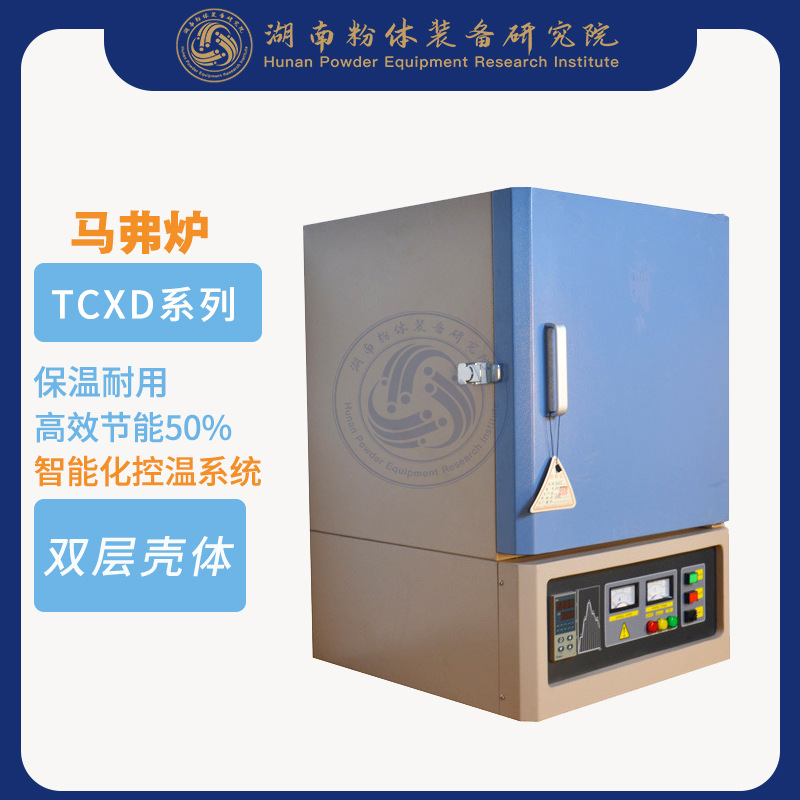

湖南粉体装备研究院TCXD系列马弗炉，双层壳体风冷结构设计

这个原理拆开来看，有三个核心层面值得细说。

第一层：电热转换——从电流到高温

马弗炉的加热元件采用的是HDR优质电阻合金丝，通电后依靠焦耳效应产生热量。以TCXD系列为例，不同容积对应的输入功率从1KW到15KW不等。TCXD111-12（1L炉膛）仅需1KW功率，而TCXD544-12（80L炉膛）则需要15KW的大功率电源支持，且必须使用AC380V的三相电。

电阻合金丝的选材直接决定了炉子的最高使用温度。TCXD系列的电阻合金丝可在1200℃下持续工作，而实际推荐工作温度不超过1100℃，这100℃的设计裕量是保证加热元件寿命和安全运行的关键。很多人在使用中总想把温度拉到极限值，实际上这样会让加热丝加速氧化，寿命大打折扣。

第二层：炉膛隔热——高纯氧化铝多晶纤维的奥秘

如果说加热元件是心脏，那炉膛就是马弗炉的保温外衣。TCXD系列使用的不是普通耐火砖，而是高纯氧化铝多晶纤维（也称陶瓷纤维）。这种材料有三个关键优势：

热导率极低。 氧化铝多晶纤维内部含有大量微米级气孔，热传导路径被大大延长，隔热性能远超传统耐火砖。根据湖南粉体装备研究院的实测数据，在同等工作温度下使用这种纤维炉膛，相比传统设计可节能约50%。

热容量小。 纤维材料本身蓄热量少，升温快降温也快。对于需要频繁更换温度程序的实验而言，这意味着更短的等待时间。

一体成型无接缝。 传统砖砌炉膛存在大量砖缝，这些缝隙在反复热胀冷缩后会逐渐变大，导致热量泄漏和温度场不均匀。一体成型的纤维炉膛彻底解决了这个问题，使炉膛内部温度均匀性显著提升。

第三层：智能控温——PID与30段程序背后的逻辑

TCXD系列配备了带PID自整定功能的智能温控系统。PID三个字母分别代表比例（Proportional）、积分（Integral）、微分（Derivative），简单说就是一套能根据实际温度与目标温度的偏差自动调节加热功率的算法。

当设定目标温度后，PID控制器会实时比较热电偶反馈的炉内实际温度与设定值的偏差：

• 偏差大时（如刚开始升温），全功率加热；
• 接近目标时（如距设定值50℃以内），逐渐降低功率；
• 达到目标后，以微小功率维持温度稳定。

这种控制方式避免了传统位式控制（通断式）的温度"过冲"现象，确保在1000℃以下时控温精度达到±0.1℃，1000℃以上时也能控制在±1℃以内。

30段升温程序怎么设置才合理？

TCXD系列马弗炉支持编制最多30段升降温程序，这是区分入门级马弗炉和专业级马弗炉的重要标志。30段程序意味着你可以把一个完整的烧结工艺——预热、升温、保温、降温——拆解成多个精细的温度台阶。

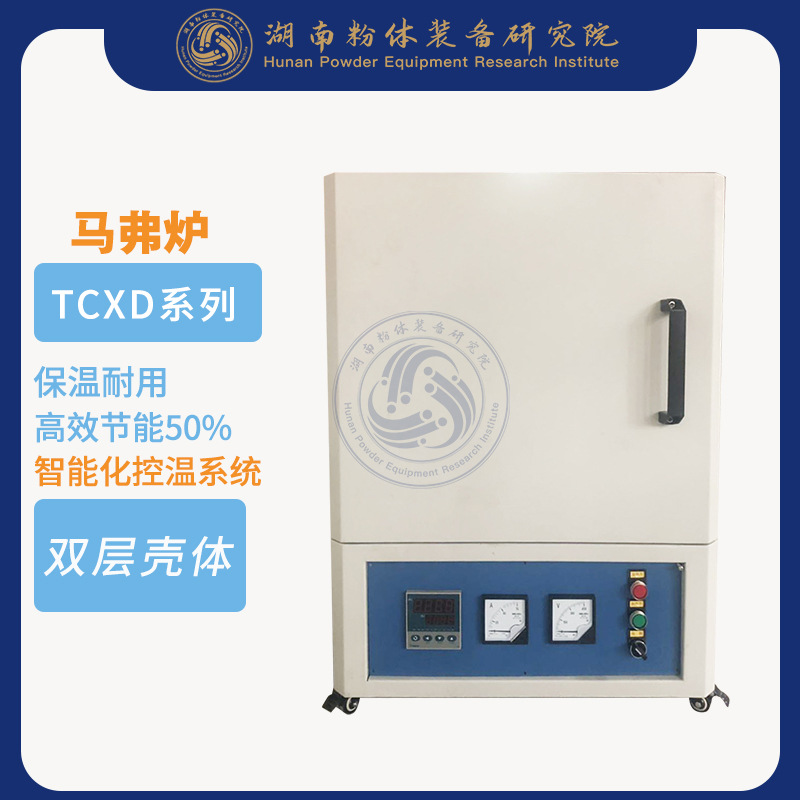

TCXD系列马弗炉的智能控温面板，支持30段可编程设置

升温速率的计算与设定

升温速率是马弗炉操作中最常被问到的参数。TCXD系列的推荐升温速率不超过10℃/min（在1000℃以下），最快可以跑到30℃/min，但建议仅在特殊情况下短时使用。

以典型的陶瓷烧结工艺为例，假设你需要从室温（25℃）升到1100℃，推荐升温速率为8℃/min：

升温时间 = $1100-25$ / 8 = 134.4分钟 ≈ 2小时14分钟

如果再加上中间保温段和自然冷却时间，整个烧结周期通常在5~8小时。

为什么不能一直开最大速率？三个原因：

1. 炉膛热应力。 过快的升温速度会让炉膛内外产生巨大温差，纤维材料虽然比砖砌的耐热震性好，但反复剧烈热震仍会缩短炉膛寿命；
2. 样品开裂。 被烧结的物料如果含水分或结合剂，升温过快会导致水蒸气急剧膨胀或结合剂剧烈分解，造成样品开裂甚至炸裂；
3. 温度过冲。 即使有PID控制，过快的升温速度也会增加温度过冲风险。

分段程序的典型设置方案

以下给出三组常用工艺的程序设置参考（以TCXD系列马弗炉为例）：

方案一：粉末冶金预烧结（目标900℃）

第一阶段慢速升温是为了让压坯中的成型剂缓慢排出，避免鼓泡或开裂。

方案二：氧化锆陶瓷烧结（目标1500℃，需选配硅钼棒加热元件）

注意：1500℃烧结需要更换硅钼棒加热元件，TCXD标准配置最高1200℃。如需更高温度，需要联系湖南粉体装备研究院进行定制。

方案三：灰化实验（目标550℃）

灰化实验是最常见的马弗炉应用场景之一，200℃保温段是为了让样品充分干燥，防止后续升温时水分剧烈蒸发造成样品飞溅。

设定时间和实际运行不符怎么办？

这是实验室里经常遇到的情况。你设定了一个升温程序，结果发现实际运行时间比理论计算时间长了不少。通常有以下原因：

• 电网电压波动。 电压低于额定值会导致加热功率不足，升温速度达不到设定值；
• 炉膛内样品过多。 大量样品的蓄热效应会拖慢升温速度，特别是金属样品热容量大时；
• 热电偶老化。 K型热电偶在长期高温使用后会发生漂移，导致测量值偏低，控制器会加大功率输出，但实际温度可能已经超过设定值；
• 保温段功率限制。 PID控制器在保温段会大幅降低功率，如果炉门密封不好导致热量散失过快，就会出现温度在设定值附近反复波动的现象。

解决办法：定期校准热电偶，检查炉门密封条，优化样品摆放方式（不要塞满炉膛，留出适当气流通道），必要时联系湖南粉体装备研究院的技术团队更换老化元件。

使用马弗炉必须注意的8个安全要点

马弗炉是高温设备，操作不当不仅损坏设备，更可能造成安全事故。以下是基于TCXD系列设计特点和行业通行规范整理的安全操作指南。

1. 炉门操作——开门断电不是摆设

TCXD系列采用侧开式炉门，并配备了开门断电功能。当炉门打开时，加热回路自动切断，防止操作人员误触高温炉膛。这个功能在高温状态下尤其重要——炉子运行中如果误开炉门，瞬间断电的设计可以防止加热元件因温度骤降而炸裂。

但需要注意：开门断电后重新关门，程序不会自动恢复，需要重新启动。所以在运行中途不要随意打开炉门。

2. 升温不能过快

如前所述，推荐升温速率不超过10℃/min。超过这个速率运转，轻则导致炉膛热应力过大、纤维材料发生微裂纹，重则引起加热丝过载烧断。如果听到炉子升温过程中有"咔咔"的异响，大概率是升温太快导致炉膛或加热元件受损。

3. 样品摆放有讲究

往马弗炉里放坩埚和样品时，遵循三个原则：

• 不贴壁。 样品和坩埚不能直接接触炉膛壁面，应放在炉膛中央偏后的位置；
• 不堆叠。 多层坩埚堆叠会影响热辐射的均匀性，被遮挡的区域升温滞后；
• 使用垫砖。 TCXD系列标配刚玉板垫砖，可防止样品熔化后粘在炉底，同时也有利于底部热辐射的均匀传递。

4. 马弗炉不能放铝箔纸

铝的熔点为660℃，在常规马弗炉工作温度（800-1200℃）下早已熔化。更重要的是，熔融的铝液会严重腐蚀氧化铝炉膛和加热元件，造成不可逆的损坏。所以铝箔纸、铝制坩埚绝对不能入炉。正确做法是选用刚玉坩埚、石英坩埚或铂金坩埚。

5. 气氛保护改造——能接氮气或氩气吗？

标准配置的TCXD系列马弗炉没有气氛接口，是在空气气氛下工作的。但湖南粉体装备研究院提供定制化的气氛保护改造方案，可以在炉体上增加气体进出口，接入氮气或氩气实现惰性气氛烧结。

需要注意的是，气氛保护改造必须在出厂前完成，不建议用户自行改造——气氛接口涉及炉体的密封性和耐压等级，非专业改装可能导致漏气甚至炉膛暴裂。

如果确实需要气氛烧结条件，也可以考虑选择湖南粉体装备研究院的TCZQ系列真空气氛炉，该系列从设计之初就内置了气氛控制系统。

6. 超温保护必须定期测试

TCXD系列配备了超温报警和超温自动断电保护功能。建议每3个月测试一次：设定一个略高于正常工作温度的报警值，观察是否触发断电。超温保护装置的测试与复位步骤如下：

• 将超温保护设定值调到低于当前炉温；
• 确认报警灯亮起、加热回路断开；
• 将超温保护设定值调回正常位置；
• 按复位键恢复加热。

如果超温保护响应不及时或根本无法触发，可能是热电偶或控制继电器出了问题，需要检修。

7. 马弗炉表面温度与冷却

TCXD系列采用双层壳体结构加风冷系统，确保在1200℃高温运行时，炉壳表面温度不超过45℃。这个设计不仅保护操作人员不被烫伤，也延长了炉体表面涂层和密封件的寿命。

但要注意：炉门边框和排气口附近温度会偏高，操作时应佩戴防护手套。另外，风冷系统需要保持进风口畅通，不要在炉体周围堆放物品。

8. 停机后的冷却规范

高温运行结束后，不要立刻关机断电。正确的做法是：

• 让程序自然执行降温段；
• 待炉温降至200℃以下再开炉门（避免高温氧化和热震）；
• 炉温降至100℃以下再关闭电源。

如果急着取样品，可以在炉温降至400℃左右时打开炉门一个小缝（佩戴高温手套和防护面罩），让炉膛缓慢降温。绝对不要高温状态下直接大开门，冷空气急速进入会导致炉膛纤维层开裂。

马弗炉到底是不是箱式炉？

很多人搞不清楚马弗炉和箱式炉的关系。实际上，"马弗炉"是"Muffle Furnace"的音译，"Muffle"意为"包裹、封闭"，指的就是炉膛把加热元件和物料隔开的这种结构。而"箱式炉"（Box Furnace）指的是外形为箱式的电阻炉——所以马弗炉的全称是箱式电阻炉。

现代意义上，区分两者的关键在于是否具备独立的马弗腔设计：

• 传统马弗炉的加热元件在炉膛外壁缠绕，热量透过炉膛壁辐射加热物料，物料不与加热元件接触；
• 某些简化设计的箱式炉，加热元件裸露在炉膛内，物料可以直接"看到"加热丝。

TCXD系列属于严格意义上的马弗炉设计——高纯氧化铝多晶纤维炉膛完全将加热元件与炉腔隔离，确保了物料的洁净度和温度均匀性。

如何选择合适的马弗炉型号？

湖南粉体装备研究院TCXD系列马弗炉提供了6个标准型号，覆盖从1L到80L的炉膛容积，具体参数如下：

选型建议：

• 1L-2L： 适合高校教学实验、小样品灰化测试；
• 7L-12L： 适合科研院所常规烧结、多个小样品同时处理；
• 36L-80L： 适合工业研发部门、中试生产、批量热处理。

此外，TCXD系列还标配了485转换接口，支持远程控制和数据记录，这对于需要GMP合规或实验过程追溯的用户是很大的加分项。

马弗炉运行成本：烧一次到底花多少电？

这是一个很实际的问题。以TCXD433-12（36L，6KW）为例算一笔账：

假设一个典型的烧结工艺：从室温升到1100℃，耗时2小时；1100℃保温3小时；自然冷却。

• 升温阶段平均功率按4KW（非全程满功率），耗电4×2=8度
• 保温阶段平均功率按1.5KW，耗电1.5×3=4.5度
• 单次总耗电约12.5度

按工业电价0.8元/度计算，单次烧结的电费约为10元。如果每天运行一次，月电费约300元。

当然，实际耗电会因炉膛装样量、环境温度和保温效果而有所波动。TCXD系列的高纯氧化铝多晶纤维炉膛比传统设计节能约50%，意味着同样的烧结任务，TCXD系列能省下一半的电费。

常见故障与排查

如自行排查无法解决，建议直接联系湖南粉体装备研究院的售后服务，避免非专业人员拆卸造成二次损坏。

马弗炉作为一种基础但关键的热处理设备，其使用效果高度依赖正确的操作方法和合理的工艺参数。希望本文对TCXD系列马弗炉从原理到实践的全面解析，能帮助大家在日常使用中少走弯路。

如需了解更多马弗炉型号和高温烧结设备的详细信息，欢迎访问湖南粉体装备研究院官网或致电0731-84080112咨询。
