真空冷冻干燥箱选型指南冻干面积与冷阱温度怎么选才不踩坑

真空冷冻干燥（冻干技术）是目前公认最能保留物料原有活性成分、热敏性物质和微观结构的干燥方式。无论是生物医药领域的菌种保存与蛋白质制剂，还是食品加工中的营养冻干品，亦或是新材料研发中对纳米材料与催化剂的干燥处理，真空冷冻干燥箱都是实验室和生产线上不可替代的关键设备。

但很多用户在选型时，往往只关注价格和品牌，忽略了冻干面积、冷阱温度、真空度这三个真正决定干燥效果的核心参数。选错了，轻则干燥周期延长、能耗暴增，重则物料活性彻底丧失、整批样品报废。本文将从冻干原理出发，深入拆解湖南粉体装备研究院FD系列真空冷冻干燥箱的技术参数与选型逻辑，帮助你在实际应用中精准匹配设备，避免踩坑。

冻干技术的核心原理与三大关键指标

升华脱水：冻干的底层逻辑

真空冷冻干燥的根本原理是利用冰的升华特性——当环境压力低于水的三相点压力（约610 Pa）时，冰可以直接升华为水蒸气，跳过液态阶段。这意味着物料在低温低压条件下脱水，不经过液态水阶段，从而避免了热敏性成分的降解、蛋白质的变性和细胞结构的塌陷。

整个过程分为三个阶段：

1. 预冻阶段：将含水物料冷冻至共晶点以下（通常为-40℃~-80℃），使物料内部的水分完全冻结成冰晶。这一步的关键是冻结速率——快速冷冻形成细小冰晶，干燥后物料结构更加疏松多孔；慢速冷冻则形成较大冰晶，有利于水分快速逸出，但可能造成细胞壁破裂。

2. 一次干燥（升华干燥）阶段：在真空条件下（通常<20 Pa），加热物料但温度控制在共晶点以下，冰直接升华为水蒸气并被冷阱捕获。这一阶段脱除物料中约90%的水分，是整个冻干过程中耗时最长的阶段，通常占总干燥时间的70%~80%。

3. 二次干燥（解吸干燥）阶段：进一步提高物料温度（但仍低于物料最高耐受温度），在更低真空度条件下脱除物料中以吸附状态存在的残留水分，使最终含水率降至1%~3%。

决定干燥效果的三大指标

在实际选型中，有三个参数至关重要：

• 冷阱温度：冷阱是真空冷冻干燥箱的核心制冷部件，用于捕获升华产生的水蒸气。冷阱温度越低，捕水能力越强。湖南粉体FD系列的冷阱温度为-50℃，属于中端水平，适合大部分常规冻干需求。对于特殊物料（如高浓度糖溶液、高盐浓度样品），可能需要更低的冷阱温度（-80℃甚至更低）来避免水蒸气在冷阱表面无法完全凝结。

• 真空度：真空度直接决定升华速率。FD系列的真空度指标为<20 Pa，满足绝大多数实验冻干需求。真空度过低（如>50 Pa），升华速率明显下降，干燥周期延长；但真空度也不是越低越好，过低的真空度会增加辐射传热，反而可能导致物料局部过热。

• 冻干面积：冻干面积决定了单次能处理多少物料。FD-10-50A的冻干面积为0.12 m²，而FD-10-50B为0.07 m²。面积越大，单批次处理量越大，但同时也要求更强大的制冷能力和真空能力与之匹配。

FD系列五款型号全参数对比与适用场景

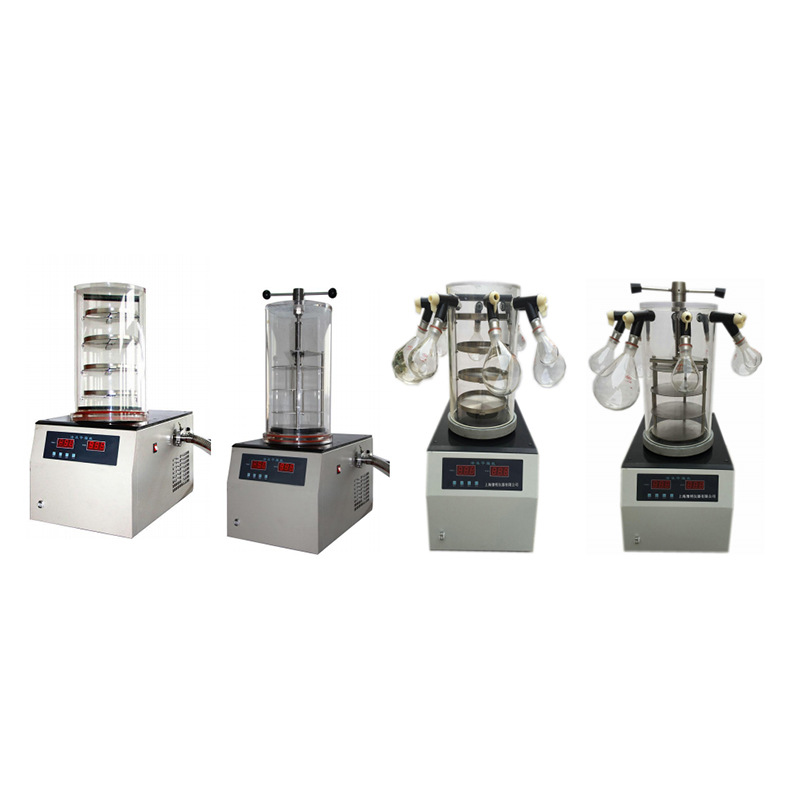

湖南粉体装备研究院的FD系列真空冷冻干燥箱共推出五款型号，覆盖了从常规盘装冻干到安瓿瓶批量处理的全场景需求。五款型号共享相同的制冷系统（冷凝温度-50℃）、真空能力（<20 Pa）和电源配置（220V/50Hz/850W），核心差异在于干燥方式和样品承载方式。

五款型号核心参数对比

各型号的精准定位

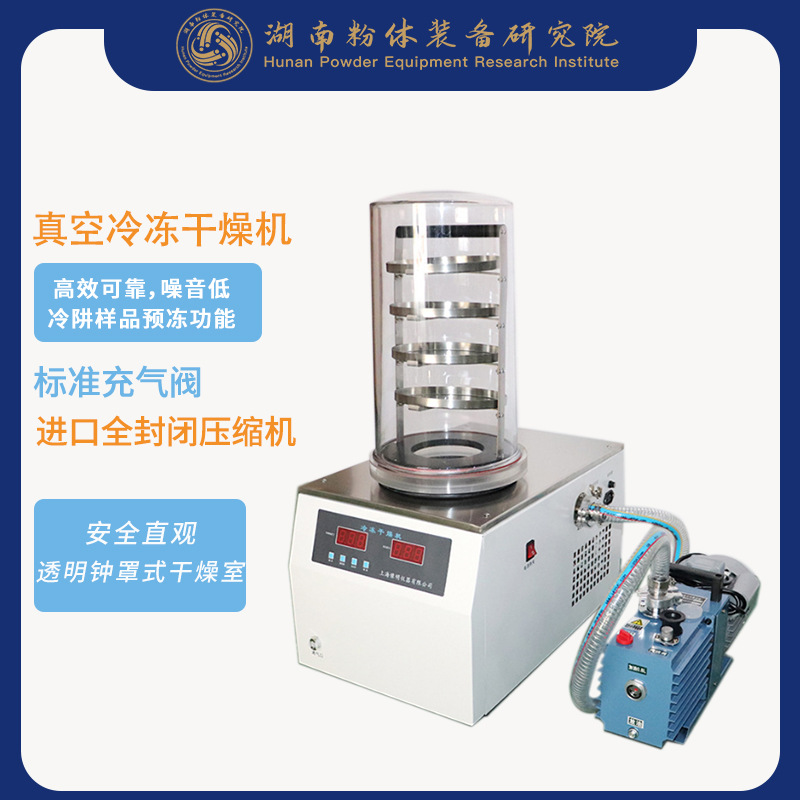

FD-10-50A（普通型）：最基础也最通用的型号，配备4个Φ200mm样品盘，冻干面积0.12 m²，盘装物料容量1.2 L。适用于大多数常规实验室冻干需求，如菌种冻干保存、中药提取物干燥、食品样品预处理等。如果你是第一次配置冻干设备，且主要处理液态或糊状样品，这款是最稳妥的选择。

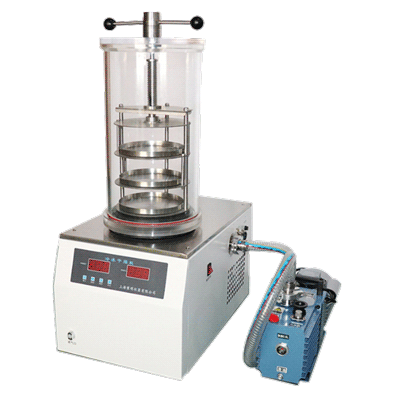

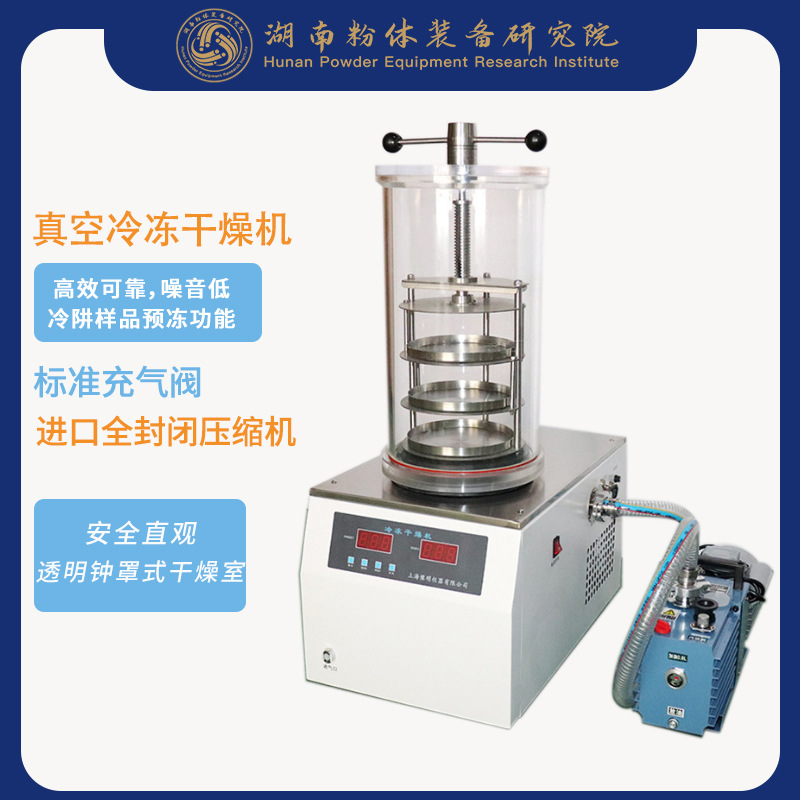

FD-10-50B（压盖型）：在普通型基础上增加了压盖功能，冻干面积缩小至0.07 m²（3个样品盘）。压盖功能的意义在于：冻干结束后可以直接在真空状态下对西林瓶进行压盖密封，避免物料在取出过程中重新吸潮。这对于需要长期保存的药品、疫苗、菌种等物料至关重要。如果你的实验涉及西林瓶分装和密封保存，优先考虑这款。

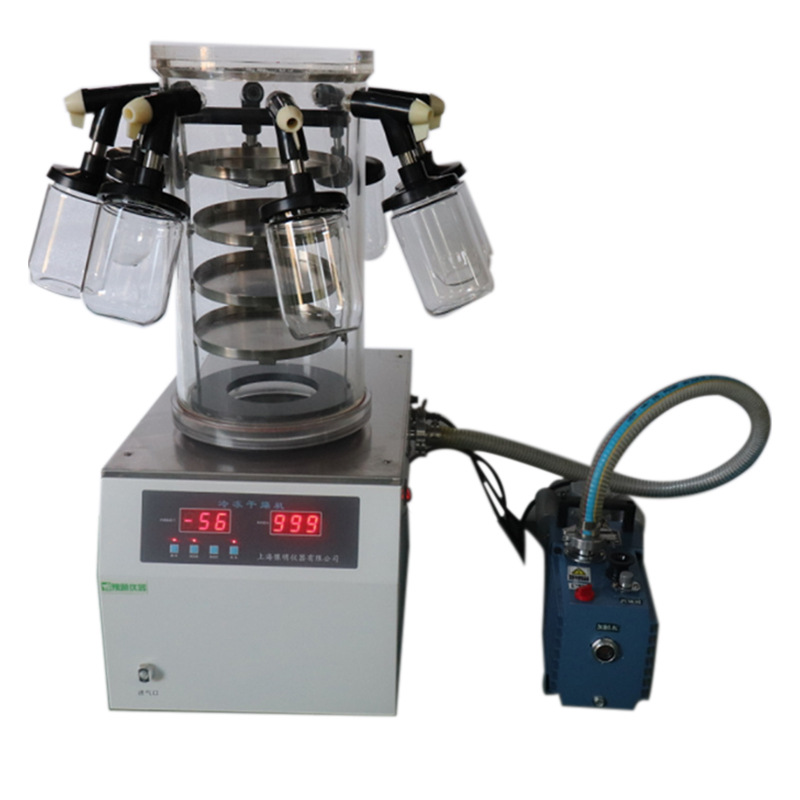

FD-10-50C（普通挂瓶型）：在普通型基础上增加了挂瓶功能，可同时处理8只挂瓶样品。挂瓶冻干适合处理量较小但种类较多的实验场景——你可以在不同瓶子里冻干不同样品，互不干扰。这在对比实验、配方优化等研发场景中非常实用。与FD-10-50A相同的0.12 m²冻干面积，兼顾盘装和挂瓶两种操作模式。

FD-10-50D（压盖挂瓶型）：集压盖和挂瓶功能于一身，是功能最全面的型号。3个样品盘+8只挂瓶的配置，既能处理常规盘装样品，又能进行小批量西林瓶冻干和密封。对于需要灵活切换不同冻干模式的研发实验室，这款是最佳选择。

FD-10-50E（T架多歧管型）：专为安瓿瓶批量冻干设计，可同时处理24只安瓿瓶。没有样品盘配置，说明它专注服务于需要小剂量分装冻干的场景，如标准品制备、对照品冻干、小型菌种库建设等。24只安瓿瓶的批处理量在同类台式冻干机中属于较高水平。

五大行业应用场景深度解析

生物医药：菌种保存与蛋白质制剂

在生物医药领域，冻干技术最重要的应用是菌种的长期保存和生物制品的稳定化。菌种在液态培养基中保存需要定期传代，不仅增加污染风险，还可能导致菌种退化。通过真空冷冻干燥将菌种脱水至含水率1%~3%，可以在4℃冰箱中保存数年甚至数十年而不失活。

FD-10-50B（压盖型）和FD-10-50D（压盖挂瓶型）特别适合这类应用。压盖功能确保西林瓶内的冻干菌种在取出前已经真空密封，最大程度降低复活培养前的污染概率。对于需要保存多株菌种的微生物实验室，FD-10-50D的8只挂瓶配置可以实现一次冻干8个不同菌株，效率显著提升。

蛋白质和酶制剂的冻干则更加考验设备精度。蛋白质在冻干过程中容易发生变性，关键控制点在于预冻速率（形成细小冰晶保护蛋白质结构）、一次干燥阶段的温度控制（不超过蛋白质的玻璃化转变温度）以及残余水分的控制（通常需<3%）。FD系列的冷阱温度-50℃和真空度<20 Pa，可以满足绝大多数常规蛋白冻干需求。

食品加工：营养冻干与品质保持

冻干食品因其出色的营养保持率和复水性，在高端食品和健康食品领域越来越受欢迎。冻干水果片、冻干蔬菜、冻干咖啡、冻干即食汤料等产品已成为消费市场的新宠。与传统热风干燥相比，冻干能保留90%以上的维生素C和其他热敏营养成分，且干燥后的物料结构疏松多孔，复水速度极快。

在食品研发实验室中，真空冷冻干燥箱通常用于配方开发和小批量样品制备。FD-10-50A（普通型）的4个Φ200mm样品盘、1.2 L盘装容量，可以处理水果片、蔬菜丁、汤料等多种形态的食品样品。对于液体食品（如果汁浓缩液、牛奶、酸奶），可以直接倒入样品盘中进行冻干；对于固体食品，需要先切片并均匀铺展在样品盘上，铺展厚度建议控制在10 mm以内，以确保冻干均匀性。

值得注意的是，食品冻干通常需要较长的干燥周期（12~48小时），这与食品物料的高含水量和高糖分有关。高糖分物料（如蜂蜜、果酱、糖浆）的共晶点温度较低，需要更低的冷阱温度来保证充分冻干。如果FD系列的-50℃冷阱温度不能满足特殊食品的冻干需求，建议提前与供应商沟通定制方案。

化工与新材料：纳米材料与催化剂干燥

在新材料研发中，真空冷冻干燥技术被广泛应用于纳米材料的制备和催化剂的干燥处理。许多纳米材料（如纳米氧化物、金属有机框架材料MOFs、水凝胶等）在传统干燥方式下会发生严重的团聚和结构塌陷，而冻干技术可以最大程度保持材料的纳米级孔隙结构和比表面积。

以MOFs材料为例，传统的溶剂挥发干燥往往会导致孔道结构坍塌，比表面积大幅下降。而采用真空冷冻干燥技术，溶剂在低温下直接升华，不会产生毛细管力，从而完美保留了MOFs的孔隙结构。这对催化剂活性、气体吸附性能等关键指标至关重要。

FD-10-50E（T架多歧管型）在新材料研发中具有独特优势——24只安瓿瓶的批处理能力允许研究人员在一次冻干过程中同时处理不同配方的实验样品，大大加速了材料配方的筛选效率。对于需要精细控制干燥条件的纳米材料研究，冻干面积并不是首要考量因素，批量处理多个小样品反而更有价值。

医学制药：中药提取物与天然产物冻干

中药有效成分的提取和干燥一直是制药行业的技术难点。许多中药有效成分（如挥发油、生物碱、黄酮类化合物）具有明显的热敏性，在高温干燥过程中容易降解或挥发，导致药效降低。真空冷冻干燥技术以低温脱水的优势，为中药提取物干燥提供了解决方案。

在中药冻干的实际操作中，有几个关键技术要点需要注意：

预冻温度的选择尤为关键。中药提取液的共晶点温度通常在-20℃~-40℃之间，具体取决于提取液的浓度、溶质种类和pH值。建议在正式冻干前进行差示扫描量热法（DSC）或电阻法测定共晶点温度，确保预冻温度至少低于共晶点温度5~10℃。

装液厚度直接影响干燥周期和产品质量。装液过厚（>15 mm）会导致内部水分逸出困难，干燥不均匀；装液过薄（<5 mm）虽然干燥速度快，但单批次处理量太小，效率低下。湖南粉体FD系列的样品盘直径为Φ200mm，对于常规中药提取液，建议装液厚度控制在8~12 mm之间，单盘装液量约250~400 mL。

科研教育：高校实验室的通用冻干平台

高校实验室是真空冷冻干燥箱的重要用户群体。化学、生物、材料、食品、药学等多个学科都有冻干需求，但不同课题组对设备的用法差异很大——化学系可能用来干燥MOFs材料和纳米催化剂，生物系用来冻干菌种和蛋白质，食品系用来开发新型冻干食品，药学系用来制备冻干制剂。

这种多元化的使用需求，对冻干设备的通用性和灵活性提出了很高要求。FD-10-50D（压盖挂瓶型）是高校实验室的理想选择——4个样品盘可以处理常规盘装样品，8只挂瓶可以同时冻干不同种类的小样品，压盖功能满足了对密封保存有要求的实验。一台设备覆盖多个学科的需求，显著提高了设备利用率。

对于预算有限或冻干需求较为单一的课题组，FD-10-50A（普通型）是性价比最优的选择。标配的4个样品盘和2升国产真空泵可以满足绝大多数基础冻干实验的需求。如果后期需要扩展挂瓶或压盖功能，也可以通过选配附件进行升级。

与其他干燥方式的横向对比

在粉体和材料处理领域，常见的干燥方式除了真空冷冻干燥外，还包括真空干燥箱、鼓风干燥箱和微波真空干燥箱。不同干燥方式各有优劣，选择的关键在于物料的特性和最终产品的质量要求。

真空冷冻干燥箱的核心优势在于对热敏性物质和生物活性的保护，这是其他干燥方式无法比拟的。但代价是干燥周期长、设备成本高、能耗大。如果你的物料不含热敏性成分，且对微观结构没有特殊要求，真空干燥箱或鼓风干燥箱可能是更经济的选择。

冻干操作的五个关键注意事项

预冻必须充分彻底

预冻是冻干成功的第一步，也是最容易出问题的环节。如果物料没有被完全冻结到共晶点以下，在一次干燥阶段会出现"融化-再冻结"循环，导致物料结构破坏、活性丧失。建议在正式冻干前，先通过实验确定物料的共晶点温度，然后将预冻温度设定在共晶点温度以下5~10℃，并保持足够的预冻时间（通常2~4小时）。

物料装载量要合理

过量装载是导致冻干失败的最常见原因之一。当物料厚度超过设备的补水和抽真空能力时，干燥时间会成倍延长，甚至出现表面已干但内部仍为冰态的情况。湖南粉体FD系列的补水能力为3 kg/h，建议单次处理的总水分含量不超过补水能力的80%，即约2.4 kg/h，以确保充分干燥。

真空泵的维护不容忽视

真空泵是冻干系统的重要组成部分，其性能直接影响冻干效果。FD系列标配2升国产真空泵，日常使用中需要注意定期检查真空泵油位和油色——正常真空泵油为淡黄色透明液体，如果油色变深或出现乳白色，说明油中已混入大量水分，需要立即更换。真空泵油的更换周期一般为每使用200~300小时或每3个月（以先到者为准）。

冷阱除霜要及时

冷阱表面会不断积累冰层，随着冻干时间的延长，冰层厚度增加，冷阱的捕水效率会逐渐下降。当冰层厚度达到15~20 mm时，建议进行一次冷阱除霜处理。FD系列的冷阱为全不锈钢材质、内无盘管设计，除霜操作非常方便——只需关闭制冷系统，待冰层自然融化后擦干即可。严禁使用金属工具刮除冰层，以免损坏冷阱表面。

冻干后密封保存要及时

冻干后的物料具有极强的吸湿性，如果不及时密封保存，在空气中暴露几分钟就会大量吸收环境水分，导致含水率快速上升。对于使用FD-10-50B或FD-10-50D压盖型的用户，可以在冻干结束后直接在真空状态下压盖密封；对于使用普通型的用户，建议准备干燥的操作箱或充氮手套袋，在惰性气体保护下完成转移和密封操作。

选型决策五步框架

第一步：明确物料的冻干需求

首先要搞清楚你打算冻干什么——液体、固体还是半固体？含水量大约多少？是否含有热敏性成分？对最终含水率有什么要求？这些问题的答案将直接决定你需要什么样的冻干设备。

第二步：确定干燥方式和承载形式

根据物料的形态和后续使用需求，确定是采用盘装冻干、挂瓶冻干还是安瓿瓶冻干。液体样品通常适合盘装或挂瓶；需要密封保存的样品适合压盖型；小批量多品种的实验样品适合挂瓶型或多歧管型。

第三步：核算单批次处理量

根据你的实验或生产规模，计算每批需要冻干的物料总量，然后对照各型号的冻干面积和物料容量进行匹配。建议留出20%~30%的余量，不要让设备满负荷运行。

第四步：评估特殊配置需求

根据实验需求评估是否需要特殊配置，如触摸屏显示、样品温度监控、充气阀（用于充入干燥氮气或惰性气体）、特殊材质样品盘等。FD系列标配充气阀，触摸屏显示为可选配置。

第五步：考虑配套设备与预算

冻干系统不仅包括主机，还需要配套真空泵、冷干机（如果真空泵排气含有大量水汽）等。FD系列标准配置已包含2升国产真空泵，但如果你对真空度有更高要求或需要更低的极限真空度，可以考虑升级真空泵。预算方面，FD系列五款型号的价格从低到高依次为：普通型<压盖型≈普通挂瓶型<压盖挂瓶型<T架多歧管型。

常见问题解答

冻干后的物料含水率达不到要求怎么办？

含水率过高通常有两个原因：一次干燥时间不足或二次干燥温度偏低。建议在一次干燥阶段确认物料温度是否已接近冷阱温度（表明冰已基本升华完毕），然后在二次干燥阶段适当提高物料温度（控制在物料最高耐受温度以下），延长二次干燥时间至4~6小时。

可以冻干有机溶剂吗？

不建议在常规冻干设备中处理含有大量有机溶剂（如甲醇、乙醇、丙酮等）的样品。有机溶剂蒸气会腐蚀真空泵油，损坏真空泵。如果必须冻干含有机溶剂的样品，需要配备耐腐蚀的防腐蚀真空泵，并在冷阱前加装有机溶剂捕集器。

冻干过程中突然断电怎么办？

短暂断电（<1小时）通常不会对冻干效果产生严重影响——冷阱温度在断电后会缓慢上升，但冰层不会立即融化。恢复供电后设备会自动继续工作。如果断电时间较长（>2小时），建议重新预冻后再继续冻干，以避免物料部分融化导致的结构破坏。

冻干设备的噪音大吗？

湖南粉体FD系列采用原装进口全封闭压缩机，运行噪音较低。正常工作状态下，设备噪音约为50~55 dB，相当于普通空调室外机的水平，对实验室环境基本没有影响。

如何判断冻干是否完成？

最可靠的判断方法是观察真空度——当真空度降到设备极限并长时间保持稳定（>1小时无明显波动），且物料温度接近冷阱温度，通常可以判断冻干已完成。FD系列的数字显示可以实时监控温度和真空度，方便操作人员准确判断干燥终点。

真空冷冻干燥是一项技术含量较高的干燥工艺，设备选型只是第一步。在实际操作中，不同物料的冻干工艺参数需要通过反复试验来优化。建议在正式开展冻干工作前，先用少量样品进行预实验，摸清最佳工艺参数，再进行大规模冻干处理。湖南粉体装备研究院作为专业的粉体设备研发制造企业，FD系列真空冷冻干燥箱凭借-50℃冷阱温度、<20 Pa真空度和五款差异化型号配置，覆盖了从基础实验到专业研发的全场景冻干需求。如果需要进一步了解设备参数或获取选型建议，可联系湖南粉体装备研究院技术团队进行详细沟通。同时，在干燥设备的选型中，如果遇到需要更高温度干燥或不同干燥原理的场景，也可以参考湖南粉体装备研究院的真空干燥箱、鼓风干燥箱以及微波真空干燥箱系列产品，根据实际需求选择最合适的干燥方案。
