基础认知篇

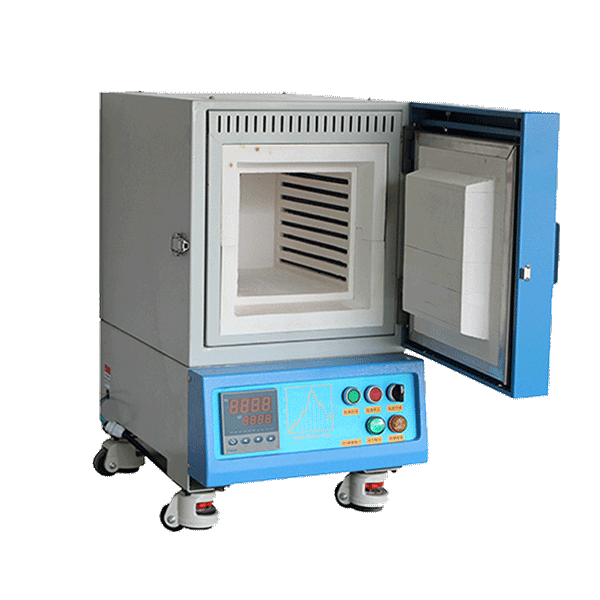

1. 问：马弗炉到底是什么？它和普通烤箱有什么区别？
答：马弗炉是一种通用的箱式电阻炉，通过电热元件（如硅碳棒、硅钼棒）加热，利用炉膛内壁的辐射和对流，提供一个封闭的、温度均匀且可控的高温环境。它与普通烤箱的核心区别在于：温度范围（马弗炉通常可达1200℃以上，烤箱一般低于300℃）、控温精度以及炉膛材质（马弗炉采用特种耐火材料，能承受极高温度和化学腐蚀）。
2. 问：马弗炉的核心工作原理是什么？
答：其核心是电热转换与热辐射。电流通过内置的电热元件产生焦耳热，使元件升温至红热状态。高温元件发出的热辐射，以及被加热的空气形成的热对流，共同加热炉膛空间，使放置其中的样品受热。温度控制器通过热电偶实时监测炉温，并通断电流来调节电热元件的功率，从而实现温度的精确设定与恒稳。
3. 问：常见的马弗炉有哪些类型？
答：主要按最高工作温度和加热元件分类：①普通箱式炉（约1100℃以下，常用电阻丝）；②高温炉（1200℃-1700℃，常用硅碳棒或硅钼棒）；③超高温炉（1800℃以上，使用特殊元件）。此外，还有开启式和密封式（可通气氛）、程序控温型等。
应用场景篇
4. 问：马弗炉在材料科学中最常用于哪些处理？
答：主要包括：煅烧（分解前驱体获得氧化物）、退火（消除应力、晶粒长大）、烧结（粉体致密化）、合成反应（固相反应制备新化合物）以及热处理（改变材料微观结构与性能）。
5. 问：在环境检测中，马弗炉有什么标准用途？
答：最主要的标准用途是灰分测定。将样品在特定高温（如550℃测土壤有机质，815℃测煤的灰分）下灼烧至恒重，残留的无机物即为灰分，是评估土壤、燃料、废弃物成分的关键指标。
6. 问：它能用于生物样品的处理吗？
答：可以，主要用于生物样品的灰化，以分析其中的无机元素（如钙、磷、重金属）。需注意，有机质燃烧会产生大量烟雾，必须缓慢程序升温并确保良好通风，或使用带烟囱的专用灰化炉。
7. 问：马弗炉能用来熔解金属吗？
答：通常不能。普通马弗炉的温度上限（如1700℃）虽可熔化铝、铜等低熔点金属，但炉膛材料和加热元件并非为接触熔融金属设计，后者会严重腐蚀炉膛甚至引发安全事故。熔解金属应使用专门的熔炼炉。
安全操作规范篇
8. 问：使用马弗炉前，最重要的安全检查是什么？
答：①检查电源接线是否牢固、接地是否可靠；②确认炉膛内清洁，无上次实验残留物、溢出的化学品或可燃物；③确保炉门密封和铰链完好，关闭严密。
9. 问：样品放入炉膛时，有哪些绝对禁止事项？
答：①禁止放入密闭容器（加热会爆裂）；②禁止直接加热易燃、易爆、易挥发物（如有机溶剂、硝酸盐、高氯酸盐等需特殊处理）；③禁止将潮湿样品直接放入高温区，应先干燥或从低温起缓慢升温。
10. 问：如何正确放置样品？
答：样品应置于耐高温的坩埚或舟皿（如氧化铝、刚玉瓷、石英材质）中，再平稳放在炉膛均温区（通常位于炉膛中央）。样品不应堆积过高，需与加热元件保持安全距离（通常≥50mm），并确保周围有足够空间让热空气流通。
11. 问：升温过程中可以打开炉门观察吗？
答：强烈不建议。突然打开炉门会导致：①温度急剧波动，影响实验精度，可能造成样品开裂；②冷空气涌入，可能使加热元件（特别是硅碳棒）因热震而断裂；③高温热浪喷出，造成灼伤。如必须观察，应在较低温度下或使用观察窗（若有）。
12. 问：程序运行结束后，样品可以立即取出吗？
答：绝对不可以。必须等待炉温自然冷却至安全温度以下（通常建议低于200℃）才能打开炉门。高温取物极度危险，且骤冷可能导致样品或容器炸裂。可使用程序控制进行自动降温。
温度控制与程序设定篇
13. 问：热电偶的作用是什么？需要保护吗？
答：热电偶是温度测量的“感温器”，将温度信号转化为电信号传给控制器。必须用保护套管（通常为金属或陶瓷管）将其测温端与炉内气氛和样品物理隔离，防止化学腐蚀、污染或机械损伤，否则测温会严重失准。
14. 问：什么是“程序控温”？它比手动控温好在哪里？
答：程序控温允许用户预先设定一条包含多段升温速率、目标温度、恒温时间、降温速率的曲线。其优势在于：自动化，无需人工值守；重复性极佳，特别适合需要复杂热历史的工艺（如聚合物灰化、陶瓷烧结）；保护样品和设备，通过控制升降温速率避免热冲击。
15. 问：如何为我的实验设定合适的升温速率？
答：需综合考虑：①样品性质：含挥发分或易分解的样品（如生物样品、某些前驱体）必须慢速升温（如2-5℃/min）；②样品量及容器：量大或容器壁厚，传热慢，宜用较慢速率；③工艺目的：烧结等追求致密化的过程，初期排胶阶段需慢速升温。无特殊要求时，常用5-10℃/min。
16. 问：恒温时间如何确定？是不是越长越好？
答：并非越长越好。恒温时间取决于：①反应或转化所需时间；②样品厚度和传热，确保中心达到目标温度。时间不足，反应不完全；时间过长，可能导致晶粒过度长大、能耗增加甚至样品过烧。应通过预实验或文献确定最佳时间。
样品处理与优化技巧篇
17. 问：为什么我的样品在加热后会“炸裂”或“喷溅”？
答：这通常是由于样品内部（或附着水分）快速汽化，蒸汽压力无处释放造成的。应对措施：①对含水或含结晶水的样品，务必先低温干燥（如105℃）；②对可能分解产生气体的样品，大幅降低升温速率，并确保坩埚不加盖。
18. 问：处理会产生腐蚀性气体的样品（如含氯、硫化合物）怎么办？
答：必须采取防护：①使用通风良好的专用通风橱或炉体自带强排风系统；②炉膛内可放置碱性吸收剂（如生石灰）；③实验后尽快清洁炉膛，防止腐蚀性气体冷凝腐蚀炉膛和加热元件。
19. 问：如何减少高温下样品与坩埚的反应？
答：根据样品性质选择化学惰性的坩埚材质：①氧化铝坩埚：通用，耐酸碱；②石英坩埚：适用于酸性环境，但高于1100℃会软化；③铂金坩埚：惰性极佳，但昂贵，且不能处理含磷、硫、重金属的样品。
20. 问：怎样判断样品是否已“恒重”？
答：“恒重”是灰分测定等实验的终点。操作：将样品在规定温度下灼烧一定时间，取出在干燥器中冷却至室温后称重；再放入炉中重复灼烧、冷却、称重。当连续两次称重之差不超过规定值（如0.3mg）时，即为恒重。
日常维护与保养篇
21. 问：日常清洁炉膛的正确方法是什么？
答：待炉子完全冷却后，用软毛刷或吸尘器小心清除炉膛内的粉尘和碎屑。对于轻微污渍，可用潮湿软布擦拭，然后低温烘烤（如200℃）以使水分完全蒸发。严禁使用硬物刮擦或用化学品、水直接冲洗炉膛。
22. 问：加热元件（如硅碳棒）电阻变大了怎么办？
答：硅碳棒等元件在使用中会因氧化而电阻值缓慢增大（“老化”），这是正常现象。当电阻增至初始值的约3-4倍，或出现加热不均、无法达到设定温度时，说明元件寿命将至，需要成组更换（以保证电阻匹配）。
23. 问：如何检查炉门的密封性？密封不好有何影响？
答：可在炉门边缘夹一张普通纸片，关闭炉门后尝试抽出，如能轻易抽出则密封不良。密封不良会导致：①热量散失，能耗增加，炉温不均；②炉口温度过高，易烫伤；③影响气氛控制（若使用）。需调整或更换密封条。
故障诊断与排查篇
24. 问：炉子通电后，温度显示异常（如显示“----”或数值剧烈跳动）？
答：这通常是热电偶回路故障的信号。可能原因：①热电偶连接端子松动或氧化；②热电偶内部断丝；③补偿导线损坏。应断电后检查连接，必要时更换热电偶。
25. 问：设定温度与实际温度偏差很大怎么办？
答：首先进行温度校准。将校准用热电偶与炉膛热电偶测量点置于炉内同一位置，对比读数。若偏差超出允许范围（如±5℃），可能原因：①热电偶老化或污染；②控温仪表PID参数设置不当。需更换热电偶或由专业人员重新整定PID参数。
26. 问：加热时，电流表显示异常（无电流或电流过大）？
答：①无电流：加热元件断路、固态继电器损坏或主回路开路。②电流过大：加热元件局部短路（如两根硅碳棒因膨胀碰到一起）、元件电阻异常变小。均需立即断电，由电工或专业维修人员检查。
特殊应用与高级技巧篇
27. 问：马弗炉可以通入保护性气体（如氮气、氩气）使用吗？
答：只有专门设计的气氛马弗炉才可以。它配有进气口、出气口和炉体密封装置。通入惰性气体是为了防止样品在高温下氧化。操作时需先用气体吹扫炉膛内的空气，并在整个升温恒温过程保持稳定的小流量。
28. 问：如何利用马弗炉进行简单的“淬火”处理？
答：常规马弗炉不适合标准淬火（降温速度不够快）。但可进行简易操作：将样品加热到目标温度并保温后，快速打开炉门，用长柄夹具迅速将样品夹出并立即浸入准备好的淬火介质（如水、油）中。此操作危险系数高，务必做好全身防护，并确保周围无易燃物。
29. 问：炉温均匀性对实验有多重要？如何改善？
答：至关重要，尤其对定量分析、重复性实验。改善方法：①样品始终放在厂家标定的均温区；②使用耐火砖或均温板（如碳化硅板）垫在样品下方，有助于热场稳定；③对于精度要求极高的实验，定期进行炉温均匀性测试与校准。
30. 问：长期不用的马弗炉，再次启用前需要注意什么？
答：必须进行烘炉。因为炉膛耐火材料可能吸潮，直接高温加热会导致开裂。步骤：先打开炉门在100℃左右烘烤数小时除湿，再按缓慢阶梯式升温程序（如200℃、500℃各保温一段时间），逐步升至工作温度，以排除水分并稳定炉膛结构。
