连续性行星球磨机如何实现不间断纳米研磨 LXYM系列从实验室到量产全解析

传统行星球磨机的产能天花板

行星球磨机在粉体制备领域地位稳固，几乎每个材料实验室都有一台。但凡是做过批量生产的人，都遇到过同一个痛点：一锅磨完才能装下一锅。

传统批式行星球磨机的作业循环，大约可以拆成四步：装料→密封→研磨→卸料→清洗→再装料。研磨本身也许只要30分钟，但装料卸料、清洗球磨罐、重新配球，这些辅助时间常常是研磨时间的1.5到2倍。一天八小时运转下来，真正的有效研磨时间能有四个小时就算不错了。

更麻烦的是批次之间的差异。同一台设备、同一套参数、同一个操作员，第一锅和第五锅出来的粉体细度可能相差几十个纳米。原因不难理解——研磨介质会磨损，设备温度会变化，密封圈会老化。批式研磨天生就带着"批间波动的基因"。

这就引出粉体行业一个长期存在的矛盾：实验级行星球磨机的精度很高，但产能太低；工业级设备产能够了，但无法直接套用实验参数。 中间隔着一道工艺放大的鸿沟。

湖南粉体装备研究院有限公司的连续性行星球磨机LXYM系列正是瞄准这个问题而设计的一类设备。它的核心思路很简单：让行星球磨机像管式反应器一样连续工作，物料从一端进入、另一端流出，中间完成研磨。

听起来简单，做起来却要解决一系列工程难题——高速旋转中的动密封、连续进料速率的精准控制、出料细度的实时稳定性。这些问题，正是LXYM系列花了大量精力去攻克的方向。

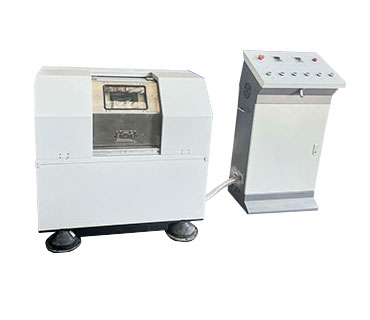

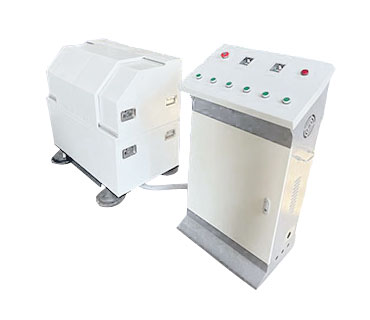

连续性行星球磨机LXYM系列整体结构

行星研磨的"连续化"到底是怎么实现的

要把一个间歇操作变成连续操作，首先要回答一个问题：物料在球磨罐里如何"往前走"？

传统的行星球磨机，球磨罐被固定在行星盘上，一边绕太阳轴公转，一边自身反向自转。物料和磨球在罐内做复杂的空间运动，碰撞、剪切、摩擦三重作用叠加，这就是行星研磨的能量来源。但在这个过程中，物料并没有定向移动的趋势——它只是在罐内翻滚。

连续性行星球磨机LXYM系列的核心突破在于研磨腔的结构设计。虽然具体的内腔构型涉及技术细节，但从工作原理上可以理解为一个"带有推动力的行星研磨腔"：物料从进料口进入研磨区域后，在行星运动的离心力场和腔体内部导流结构的共同作用下，边研磨边向前推进，最终从出料口流出。

这里有两个关键工程指标决定了连续研磨的品质：

一是停留时间分布。 理想状态下，所有物料颗粒在研磨腔内的停留时间应该一致，这样出来的粉体细度才能均匀。如果一部分颗粒"抄近路"太快溜出去，另一部分"赖着不走"被过度研磨，产品粒度分布就会变宽。

二是研磨能量密度的稳定性。 公转速度300～500rpm、自转速度800～3000rpm的范围内，行星研磨合力可达磨球重力的160倍以上。在连续模式下，需要保证每一个进入研磨腔的物料颗粒都受到足够且均匀的碰撞能量。

湖南粉体装备研究院有限公司在设计LXYM系列时，采用的方案是可调控的公/自转速度体系和多种破碎方法组合作用机制。自转功率和公转功率独立可调，研磨合力与作用频率均可根据不同物料进行优化调控。这意味着不只是"连续"，更是"可控地连续"。

LXYM系列8款机型全参数对比

LXYM连续性行星球磨机覆盖了从实验室小试到工业化批量生产的全尺度需求。8款机型的命名规则为"LXYM-筒数T-序号"，T代表筒体，前面的数字是筒数，最后的序号代表机型代际。

从表格中可以读出几个关键信息：

第一，筒数并非越多越好。 从2筒到6筒不等，工业机型反而采用4筒配置。这是因为产能由筒体总容积和转速共同决定，而非单纯的筒数。连续机-8虽然筒数只有4个，但单筒容积高达50L，总容积200L，是连续机-7的11倍。

第二，小试到量产的跨度极大。 最小机型总容积0.5L，最大机型200L，容积放大400倍。这个跨度意味着同样的工艺参数可以在不同尺度的机型上验证，降低了工艺放大的不确定性。

第三，传动方式随功率升级。 连续机-1到连续机-6采用电机直驱，适合小功率精确控制；连续机-7和连续机-8采用齿轮传动，满足大功率传递需求。这种传动方案的分段设计体现了工程上的务实考量和可靠性思维。

第四，公转速度保持恒定区间。 所有机型公转速度均为300～500rpm，自转速度800～3000rpm。这说明LXYM系列在机械设计上已经找到了行星研磨的最佳速度窗口，不同机型只是在这个窗口内做功率和容积的匹配。

连续研磨模式下的五个核心优势

理解了LXYM系列的技术参数之后，再来看它相对于传统批式行星球磨机在实际生产中的优势，就变得很直观了。

优势一：消除批次差异

批式研磨中，第1锅和第50锅的粉体品质难以一致。连续研磨模式下，物料以稳定速率进入、以稳定速率流出，研磨腔内的物料始终处于动态平衡。只要进料速率、转速、球料比等参数不变，出料细度就能保持长时间稳定。对于需要向客户交付一致性产品的企业，这个优势几乎是决定性的。

优势二：缩短辅助时间

传统批式行星球磨机每完成一罐就要停机、冷却、开罐、卸料、清洗、重新装料、重新配球。连续模式将这些步骤全部省去。物料端持续供料，出料端持续收集，设备可以做到几小时乃至几十小时不间断运转。实际有效研磨时间占比从批式的40%～50%大幅提升。

优势三：减少物料污染

LXYM系列的一项关键设计特性是"减小物料污染，可满足用户对物料杂质含量的要求"。密封式连续研磨腔减少了物料与外部环境的接触机会，筒体定位精度高确保运转平稳，进一步降低了异常磨损带来的金属污染风险。

优势四：自带降噪结构

球磨机是实验室和工厂里噪音最大的设备之一。LXYM系列自带降噪结构，提供75dB和85dB两档可选。75dB的噪音水平大致相当于吸尘器运转声，在一般厂房环境中不会构成严重噪声问题。这一设计对操作人员的长期健康保护和工厂环评达标都有实际价值。

优势五：能量利用率优化

"公/自转速度、研磨力、作用频率均可调控，多种破碎方法综合作用，可充分提高能量利用率和研磨效率。"这段产品描述揭示了一个重要的工程逻辑：连续模式不是简单地把研磨腔拉长，而是通过调控行星运动的力场参数，让研磨能量更集中地作用在物料上，减少无效的能量耗散。

六个行业的核心应用场景

连续性行星球磨机的应用范围横跨地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等多个领域。这里选取六个最有代表性的场景进行拆解。

场景一：纳米材料复合与合成

在纳米材料制备中，机械合金化是一条成熟的技术路线。将两种或多种金属粉末在行星球磨机中进行高能球磨，利用反复的冷焊-断裂-再冷焊过程，实现原子尺度的合金化。LXYM系列的连续模式特别适合这一场景——因为机械合金化往往需要长达数十小时的处理时间，连续进料出料可以避免反复停机带来的氧化和污染风险，而且行星研磨合力达到磨球重力的160倍以上，满足高能球磨的能量门槛。

场景二：粉体表面改性

矿物填料、功能颜料、高性能催化剂——这些产品的核心价值高度依赖表面改性的效果。LXYM系列的特点中明确提到"粉体表面改性"是一项主要用途。连续模式下，可以将改性剂以恒定比例与粉体同时进料，在行星力场中完成混合和机械化学接枝。相比于间歇式改性，连续方式的均匀性和重复性更高。

场景三：水泥与建材原料活性化

将水泥熟料进行超细粉磨和机械活化，可以显著提高水泥强度等级、减少熟料用量，这在建材行业的节能减排目标下是一项关键技术。LXYM-8（总容积200L，75KW）的规模可以实现中小批量的工业化连续活化处理。其研磨合力和作用频率的可调控性，使得可以根据不同熟料矿物组成优化活化参数。

场景四：电子陶瓷前驱体制备

MLCC（多层陶瓷电容器）介质材料、压电陶瓷、微波介质陶瓷等电子陶瓷产品，对粉体纯度、粒径分布和晶相结构有极苛刻的要求。LXYM系列"减小物料污染"的设计特性在电子陶瓷领域价值突出——哪怕几十个ppm的铁污染，都可能导致介电性能严重劣化。连续研磨还可以更好地控制颗粒级配，避免批式研磨中常见的"双峰分布"问题。

场景五：药用粉体制备

药物的生物利用度高度依赖粉体的粒径和比表面积。将难溶性药物微粉化是提高溶出度和吸收率的核心手段。连续研磨在药品生产中的意义不止于效率——更重要的是工艺验证的可靠性。药品GMP认证要求生产工艺可重复、可追溯，连续模式下的稳定出料参数为工艺验证提供了天然的数据支撑。

场景六：稀土及贵金属提取

在湿法冶金中，矿石的超细研磨直接决定了浸出率。以稀土矿为例，将原矿研磨至400目以上即可显著提高酸浸效率。LXYM系列的连续研磨能力，使得选矿厂可以将研磨环节与后续的浸出、萃取工艺无缝对接，建成连续化生产线。

五步选型决策框架

面对8款LXYM机型，如何快速确定适合自己的型号？用这个五步框架可以理清思路。

第一步：明确目标产能

产能单位通常是公斤/小时。先问自己：一天需要处理多少公斤物料？ 如果是实验室级别的表征和参数探索，每天几百克到几公斤的量，连续机-1（0.5L）或连续机-2（1L）就够用了。如果是中试阶段，每天处理几十公斤，连续机-5（3L）或连续机-6（8L）是合理选择。进入实际生产，日处理数百公斤到吨级，就需要连续机-7（18L）或连续机-8（200L）。

第二步：评估物料硬度和研磨细度目标

行星球磨机的研磨能力与物料的硬度和目标细度高度相关。莫氏硬度7以上的硬质物料（如石英、刚玉、碳化硅），单次研磨需要更长的停留时间，相应的产量会低于产品标称值。莫氏硬度3以下的软质物料（如石墨、滑石），产量则可能高于标称值。这里的经验规则是：标称产能一般基于莫氏硬度5～6的中硬物料在研磨至200～400目时测定，硬度每增加1级，产能大约下降15%～20%。

第三步：确定对杂质含量的要求

这一条决定了你要对研磨腔和球磨罐的材质提出什么要求。如果研磨金属粉末或磁性材料，需要优先考虑氧化锆或玛瑙材质的内衬和磨球；如果研磨电子陶瓷、荧光粉等对金属污染敏感的材料，不锈钢内衬就不合适。LXYM系列的设计支持不同罐体材质的适配，选型前务必和厂家确认你的污染控制需求。

第四步：评估现场条件

这一步常被忽略但很关键。连续机-8的75KW功率需要380V三相电源，不是随便一个实验室插座能驱动的。设备占地面积、噪音控制要求、冷却水供应等辅助条件都需要提前确认。LXYM系列提供75dB和85dB的降噪等级选择，在靠近办公区或居民区的场地，建议优先考虑75dB配置。

第五步：核算综合成本

连续研磨设备的单价通常高于同级别的批式设备，但综合运营成本需要算总账。连续模式的辅助时间趋近于零，人力需求更少（一个人可以同时看管2～3台连续机），批次差异带来的废品率更低。将这些因素纳入成本核算后，对于日产50公斤以上的生产场景，连续模式的经济性通常优于批式模式。

六个常见问题解答

问：连续进料会不会导致研磨不充分，出料粒度偏粗？

连续研磨通过控制两个参数来保证出料细度：进料速率和转速。进料慢、转速高，物料在研磨腔内的停留时间就长，研磨就更充分。实际上，LXYM系列的自转速度最高可达3000rpm，远高于常规行星球磨机，这为快速研磨提供了能量基础。实际操作中，通过调整进料速率来"微调"出料细度，比批式研磨中调整研磨时间更灵活。

问：如果中途需要更换物料品种怎么办？

连续研磨切换物料品种确实比批式麻烦一些。批式研磨每罐独立，切换时只需要换罐清洗即可。连续研磨则需要清空整个研磨腔和管路。好在LXYM系列的管路设计便于拆装清洗，实际操作中，切换工作大约需要30～60分钟。因此，连续研磨更适合固定品种、连续大批量的生产场景。

问：可研磨的物料出料粒径最低能达到多少？

这取决于物料本身的物理化学性质和研磨条件，不能一概而论。从行星球磨机的一般能力来看，结合LXYM系列"纳米级材料"的产品定位和最高3000rpm的自转速度，可以判断该系列在合适的物料和条件下具备将出料粒径控制在亚微米甚至纳米级别（100nm以下）的能力。但如果追求50nm以下的超细颗粒级别，更多需要依靠砂磨机等湿法设备。

问：连续研磨过程中如何取样检测？

LXYM系列在设计上考虑到了这个问题。连续研磨的取样点一般设在出料口，可以在不中断研磨的情况下采集样品。建议每小时取样一次检测粒度，刚上线时加密到每20～30分钟一次，等参数稳定后再降低取样频率。

问：球磨介质会磨损掉粉混入产品吗？

会的，这是所有球磨设备的共性问题，不是连续研磨特有的。研磨介质的磨损量取决于介质材质、物料硬度和研磨时间。刚玉球和氧化锆球的磨损率最低，不锈钢球次之。LXYM系列的"减小物料污染"设计可以帮助控制介质磨损带来的杂质引入量。对于对纯度有严格要求的场景，建议在选型阶段就采用高耐磨性的研磨介质。

问：连续研磨能否做到干法和湿法通用？

从行星球磨机的工作原理来看，行星研磨同时具备干磨和湿磨的能力。在连续模式下，干法和湿法的主要区别在于进料系统的设计——干粉进料需要防架桥，浆料进料需要注意沉降和管路堵塞。LXYM系列的进料系统在设计时应当兼顾了这两种模式，但具体选型时建议向湖南粉体装备研究院有限公司的技术团队确认，以确保进料系统与你的物料形态匹配。

从连续研磨到整线自动化

把视野拉高一点，连续性行星球磨机的更大价值在于它为粉体生产线的全流程连续化补齐了关键一环。

传统粉体产线上，破碎靠颚式破碎机和对辊破碎机打头阵，接着是球磨机做细磨，然后是筛分、混合、干燥。在这条链上，球磨环节长期以来都是"断点"——前面的破碎是连续进料的，后面的筛分、混合也是连续的，就球磨卡在中间做批式处理。LXYM系列把这个断点接上了，整条生产线就可以实现从原矿到成品的全流程连续化。

再往深了想，连续化的下一步就是自动化。连续模式下，进料速率、转速、出料细度等参数都可以设置成闭环控制——在线粒度仪实时检测出料粒径，反馈信号自动调节进料速率或转速，保持出料品质始终在设定范围内。这是批式研磨难以做到的。

湖南粉体装备研究院有限公司在行星球磨机全系列产品中的布局也印证了这一点：立式方形行星球磨机覆盖实验批式、立式半圆行星覆盖标准批式、全方位行星球磨机解决物料沉底、低温行星解决温敏材料——而LXYM连续性行星球磨机，补上了"从实验参数到量产输出"中间那条最关键的桥。

如果你正在规划粉体研磨产线，或者在为批式研磨的产能瓶颈头疼，连续性行星球磨机LXYM系列提供了一个不同于传统批式研磨的解题思路。它能否成为你产线上的那台设备，取决于你的物料特性、产能目标和工艺要求。建议结合实际的物料送样测试结果来做最终判断，让数据说话。
