球磨选粉试验设备怎么搭配？XQM行星球磨机与振动筛分机组合方案

球磨选粉试验的设备组合逻辑

球磨选粉试验是粉体工艺开发中最基础也是最关键的环节——它决定了从原料到成品粉体的完整粒径控制路径。一个完整的球磨选粉试验流程至少需要三类设备：破碎设备（将原料粗碎至可入磨粒度）、研磨设备（将粗碎料研磨至目标粒径区间）、筛分设备（将研磨产物按粒径分级筛分）。这三类设备的搭配不是简单买三台设备各自运行，而是需要在进料粒度、出料粒度和处理量三个维度上精准匹配。

湖南粉体装备研究院有限公司的XQM行星球磨机配合三次元旋振筛或小型实验室筛分机ZDS-200，是目前实验室球磨选粉试验最成熟的组合方案。

为什么"研磨+筛分"才是完整方案

很多实验室只买了球磨机，没有配套筛分设备，导致研磨后的粉体无法精确评价粒径分布。球磨机输出的粉体是一个连续粒径分布的混合物——D50可能达标了，但D90可能远超目标值。没有筛分设备，你无法知道研磨产物的真实粒径分布，也无法为后续工艺提供粒度均匀的原料。

更深层的问题是：球磨过程中的粒径下降不是均匀的——大颗粒被优先破碎，小颗粒被反复研磨可能导致过度细化或团聚。研磨+筛分的组合方案通过"边磨边筛"或"磨完再筛"的策略，将研磨产物中不符合目标粒径区间的颗粒分离出来——过大的颗粒返回球磨机继续研磨（闭路研磨），过小的颗粒作为成品收集或另行处理。

立式方形行星球磨机XQM系列研磨后配合三次元旋振筛或小型实验室筛分机进行粒径分级，构成完整的球磨选粉试验方案

球磨选粉试验的三种基本模式

根据研磨与筛分的配合方式，球磨选粉试验分为三种模式：

开路研磨模式： 球磨机研磨一次，筛分机筛分一次，筛上物（过大颗粒）不返回球磨机。适用于对粒径分布均匀性要求不高的场景，或者研磨产物粒径分布本身较窄（短时间研磨硬脆材料）的场景。优点是操作简单、研磨时间短；缺点是成品中可能含有少量过大颗粒。

闭路研磨模式： 球磨机研磨后筛分，筛上物返回球磨机继续研磨，反复循环直到筛上物含量降至设定阈值（如<5%）。适用于对粒径分布均匀性要求严格的场景。优点是成品粒径分布窄、研磨效率高（大颗粒被反复研磨而不是浪费研磨时间磨小颗粒）；缺点是需要多次研磨-筛分循环，操作时间长。

边磨边筛模式： 在球磨过程中同步筛分——研磨产物从球磨罐底部连续出料，直接进入筛分机分级，筛上物返回球磨罐。这是最高效的模式，但需要球磨罐具备连续出料功能。XQM行星球磨机是间歇式设备（四个罐体密封研磨），不支持连续出料，因此无法直接实现边磨边筛。边磨边筛模式适合滚筒球磨机或搅拌球磨机的连续研磨场景。

在实验室条件下，闭路研磨模式是最常用的方案——XQM行星球磨机研磨2-4小时后取出粉体，在振动筛分机上筛分5-10分钟，筛上物返回球磨罐继续研磨1-2小时，再筛分，循环2-3次即可获得粒径分布极窄的成品粉体。

XQM行星球磨机的研磨参数配置

球磨选粉试验的起点是球磨机的研磨参数设置。研磨参数直接决定了出料粒径分布的形状和位置，进而影响筛分机的选型和工作参数。

根据目标粒径设定研磨参数

球磨选粉试验的核心目标是获得特定粒径区间的成品粉体。不同的目标粒径对应不同的研磨参数配置：

目标粒径D50=50-100μm（粗粉）： 研磨时间1-2小时，公转转速250-300rpm，球料比5:1，研磨球10mm氧化锆球。粗粉研磨对转速和研磨时间的要求不高，关键是控制研磨球数量——球料比不宜超过10:1，否则研磨效率会因研磨球间空隙过小而下降。

目标粒径D50=10-50μm（细粉）： 研磨时间2-4小时，公转转速280-335rpm，球料比5:1-8:1，研磨球10mm+5mm氧化锆球各半。细粉研磨需要更高的转速保证足够的碰撞能量，同时引入5mm小球增加对中等粒径颗粒的剪切磨削。

目标粒径D50=1-10μm（超细粉）： 研磨时间4-8小时，公转转速250-300rpm，球料比3:1-5:1，研磨球5mm+3mm氧化锆球（1:2比例）。超细粉研磨开始进入亚微米区间，需要适度降低球料比防止硬团聚，研磨球粒径减小以增加剪切效率。

目标粒径D50<1μm（纳米粉体）： 研磨时间8-20小时（闭路循环），湿磨模式，公转转速200-250rpm（正反转交替），球料比2:1-3:1，研磨球3mm+0.3mm氧化锆微珠。纳米粉体研磨必须采用湿磨+微珠+正反转交替的综合策略，单次研磨1-2小时后筛分（湿筛），筛上物返回继续研磨。

球料比和研磨球配比的精细化设定

球料比和研磨球配比是研磨参数中最容易被忽视但影响最大的两个参数。球料比决定了研磨球对物料的碰撞频率，研磨球配比决定了碰撞的能量分布。

球料比的设定原则：

球料比过高（>10:1）的负面效应： 研磨球数量过多时，球间空隙率下降，研磨球之间相互碰撞的概率增大——这些"空碰撞"消耗了研磨能量但不产生物料细化。同时，过多的研磨球会将物料挤压在球间形成硬团聚，尤其是干磨条件下。

球料比过低（<2:1）的负面效应： 研磨球数量不足时，物料颗粒之间的碰撞概率增大——颗粒互相碰撞的能量远低于研磨球撞击的能量，细化效率极低。同时，球料比过低意味着物料在罐内分布过于密集，研磨球无法有效穿透物料层。

最优球料比的确定方法： 最优球料比取决于研磨阶段和物料性质。粗磨阶段需要高球料比（5:1-10:1）保证高频碰撞；细磨和纳米磨阶段需要低球料比（2:1-5:1）避免硬团聚。物料密度大（如金属粉末）需要更高的球料比，因为高密度物料的颗粒动能大，需要更强的研磨球撞击才能破碎。

研磨球配比的设定原则：

研磨球粒径配比决定了研磨能量的分布——大球提供高能量撞击（适合破碎大颗粒），小球提供高频率剪切（适合细化小颗粒）。最优配比是两种粒径的混合，大球负责粗磨，小球负责精磨，互不干扰。

混合配比的经验公式： 大球和小球的质量比例约为大球:小球 = 1:（目标粒径的微米数/10）。例如目标粒径D50=20μm时，大球（10mm）和小球（5mm）的比例约为1:2；目标粒径D50=5μm时，比例约为1:0.5（即大球为主）；目标粒径D50=0.1μm时，几乎完全使用0.3mm微珠。这个公式是经验性的，实际配比需要根据研磨效果微调。

振动筛分机的选型与参数匹配

球磨选粉试验的第二环是筛分设备的选择和参数配置。筛分设备需要与球磨机的出料粒径分布匹配，否则筛分效率低下或筛分结果不准确。

三次元旋振筛与小型实验室筛分机的选择

湖南粉体装备提供两款适合球磨选粉试验的筛分设备：

三次元旋振筛ZS系列： 大型筛分设备，有效筛分直径从400mm到1200mm，筛分面积0.13-1.13m²。适合千克级粉体的批量筛分。三次元旋振筛的工作原理是直立式电机上下两端安装偏心重锤，将电机旋转运动转变为水平、垂直、倾斜的三次元运动传递给筛面。可调节上下重锤相位角改变物料在筛面上的运动轨迹。ZS系列的筛分效率高、处理量大，适合生产型球磨选粉试验。

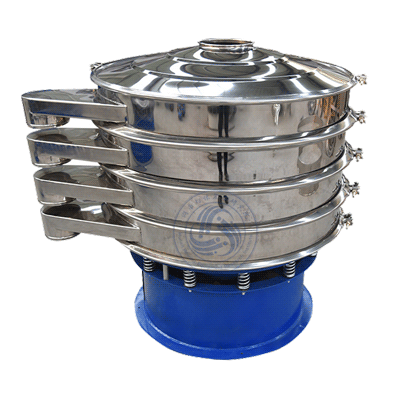

三次元旋振筛ZS系列适合千克级粉体批量筛分，有效筛分直径400-1200mm，可配备多层筛网同时分级

小型实验室筛分机ZDS-200： 小型标准顶击式振筛机，适合克级到百克级粉体的实验室筛分分析。ZDS-200配合标准试验筛（套筛）使用，可同时安装1-8层筛网，每层筛网对应一个粒径区间。支持3.5目到400目的筛网规格，定时功能1-30分钟可调。ZDS-200是XQM行星球磨机的最佳搭配——XQM单罐处理量在克级到百克级区间，ZDS-200的筛分能力完全覆盖。

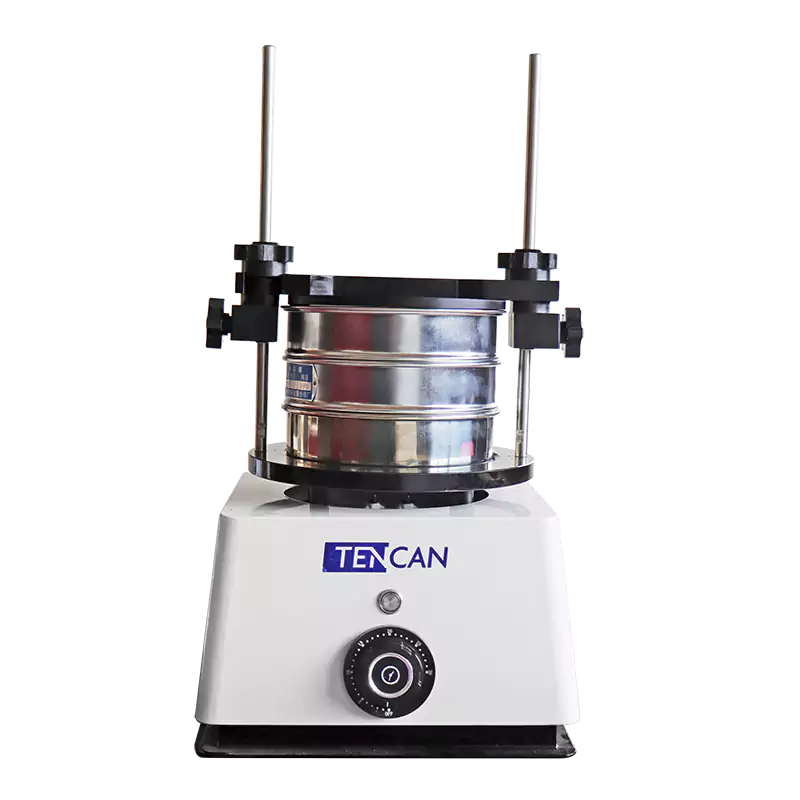

小型实验室筛分机ZDS-200适合克级至百克级粉体实验室筛分分析，支持1-8层筛网同时分级，定时1-30分钟可调

选型决策依据： 如果XQM行星球磨机单次研磨物料量在500g以内（XQM-2至XQM-16实验款），选择ZDS-200小型实验室筛分机；如果单次研磨物料量在500g至数千克（XQM-20至XQM-200生产款），选择ZS系列三次元旋振筛。

筛网规格的选择与目数对照

筛分机的筛网规格直接决定了成品粉体的粒径上限。选择筛网需要建立"目数-粒径"对照关系：

目数是指每英寸（25.4mm）长度上的网孔数量。目数越大，网孔越小，筛分出的粉体粒径越细。常用目数与粒径的对照关系如下：

球磨选粉试验中筛网选择的原则：

成品筛网粒径应小于目标D50的2倍。 如果目标D50=50μm，成品筛网选择150目（105μm）——筛网粒径105μm约为目标D50的2倍，筛上物（>105μm的颗粒）返回球磨机继续研磨，筛下物（<105μm的颗粒）作为成品收集。实际D50会自然落在50μm附近。

套筛分析应覆盖研磨产物的完整粒径范围。 闭路研磨的筛分分析需要了解研磨产物的完整粒径分布，不能只用一个筛网。推荐使用5层套筛：比如目标D50=50μm时，选择5目+20目+60目+150目+325目五个层级，从4mm到37μm完整覆盖研磨产物的粒径范围。

湿筛需要选择耐腐蚀筛网。 湿磨纳米研磨后的筛分需要湿筛（在水或乙醇中进行）。普通不锈钢筛网在乙醇中耐腐蚀，但在水中长期使用可能生锈。推荐选择尼龙筛网或铜筛网用于湿筛——尼龙筛网耐腐蚀、轻便，但精度略低于金属筛网；铜筛网耐水腐蚀、精度高，但需要定期更换。

闭路研磨的循环参数设计

闭路研磨是球磨选粉试验中效率最高的模式。它的核心思路是：研磨后筛分，筛上物返回研磨，反复循环直到成品率达标。

循环次数与研磨时间的估算

闭路研磨的循环次数取决于初始物料的粒径分布和目标粒径的差距。差距越大，循环次数越多。

估算公式： 假设初始物料中符合目标粒径的比例为P₀（可通过预筛分测定），单次研磨后符合目标粒径的比例提升至P₁。闭路研磨需要N次循环使得P_N≥90%（成品率90%以上）。粗略估算：N ≈ ln$1-P₀$ / ln$1-P₁$。

举例：初始物料预筛分后，符合目标粒径的比例P₀=20%（80%的物料粒径过大）。单次研磨2小时后筛分，P₁=60%（40%的物料仍然过大）。估算循环次数N ≈ ln$0.8$ / ln$0.4$ ≈ 0.22 / 0.92 ≈ 0.24——看起来只需要不到1次循环。但这是理论值，实际研磨-筛分过程中每次循环的研磨效率会递减（因为筛上物越来越难磨），通常需要2-3次循环才能达到成品率90%以上。

实操循环方案：

第一次研磨：XQM行星球磨机运行4小时，取出粉体在ZDS-200上筛分10分钟。筛上物（过大颗粒）约占60%，返回球磨罐。

第二次研磨：加入筛上物后运行2小时，取出筛分10分钟。筛上物约占30%，返回球磨罐。

第三次研磨：加入筛上物后运行1小时，取出筛分10分钟。筛上物约占10%，成品率≥90%。

总计研磨时间约7小时，3次循环，成品粉体粒径分布极窄（D90不超过成品筛网粒径）。

研磨-筛分循环中的参数调整

每次循环研磨时，研磨参数需要根据筛上物的特征做针对性调整：

第一次研磨后的筛上物： 主要是中等粒径和大粒径颗粒，研磨参数与初次研磨一致——高转速、大研磨球、高球料比。

第二次研磨后的筛上物： 以中等粒径颗粒为主（大颗粒已被磨碎），研磨参数需要调整——降低球料比（筛上物总量已减少，研磨球数量相应减少以避免过磨），减小研磨球粒径（5mm+3mm为主，增加对中等粒径颗粒的剪切效率）。

第三次研磨后的筛上物： 以接近目标粒径的"顽固颗粒"为主（这些颗粒在研磨过程中未被磨碎，说明它们的硬度或形状特别难磨），研磨参数需要进一步调整——降低转速（高转速可能导致细粉团聚而不是细化顽固颗粒），增加研磨时间（顽固颗粒需要更长的持续剪切才能破碎）。

这个参数调整的总体趋势与纳米研磨的分阶段策略一致：随着研磨深度增加，转速降低、研磨球粒径减小、球料比降低。区别在于闭路研磨不是在同一罐物料中连续调整参数，而是根据每次筛分结果对筛上物做针对性研磨。

破碎设备的前置配置

如果初始原料粒径过大（>5mm），行星球磨机无法直接处理——XQM实验款最大进料粒度约10mm，但进料粒度超过3mm时研磨效率急剧下降。此时需要破碎设备作为前置步骤。

实验颚式破碎机的前置破碎

湖南粉体装备的实验颚式破碎机（JC60X95型号）是将大块原料破碎至可入磨粒度的前置设备。进料口尺寸60×95mm，最大进料粒度50mm，出料粒度可调范围2-10mm。颚式破碎机的工作原理是两块颚板交替靠近和远离，物料在颚板间被挤压破碎。

前置破碎流程：原料（粒径50mm以下）→ 颚式破碎机破碎至5mm以下 → XQM行星球磨机研磨至目标粒径 → 振动筛分机筛分分级。

这个前置步骤的必要性取决于原料粒径。如果原料是已经粉化的工业粉体（粒径<1mm），可以直接入磨；如果原料是块状矿石或金属锭，必须先经过颚式破碎机粗碎。

破碎-研磨-筛分全流程设备搭配表

将破碎、研磨、筛分三类设备的搭配整合为一个完整的对照表：

对于实验室球磨选粉试验，最常用的搭配方案是：XQM-4（研磨）+ ZDS-200（筛分）+ JC60X95（破碎，仅在原料粒径>10mm时需要）。这三台设备覆盖了从50mm原料到纳米级成品粉体的完整粒径控制路径。

球磨选粉试验的数据记录与优化

球磨选粉试验不是"一次做完就结束"——它是一个需要记录数据、分析结果、持续优化的迭代过程。

关键数据记录项

每次研磨-筛分循环需要记录以下数据：

研磨数据： 研磨时间、公转转速、自转转速、球料比、研磨球粒径和材质、研磨模式（干磨/湿磨/正反转交替）、研磨罐材质和容积。

筛分数据： 筛分时间、筛网规格和目数、筛上物质量、筛下物质量、成品率（筛下物质量/总物料质量）、各层级粒径分布比例。

物料数据： 物料名称、初始粒径、目标粒径、物料硬度、物料密度、物料化学性质。

这些数据不仅用于评价当前研磨-筛分循环的效果，更重要的是为下一次试验提供参数优化的依据。例如：如果第二次循环研磨后筛上物比例从40%降至30%——说明研磨效率在下降，可能需要调整研磨球配比或降低转速；如果成品率始终达不到90%——说明目标粒径设定过于激进，或者研磨球材质不匹配物料硬度。

参数优化迭代逻辑

球磨选粉试验的参数优化遵循以下迭代逻辑：

迭代一（初次研磨）： 使用标准参数研磨，筛分分析结果。记录成品率和粒径分布。

迭代二（参数调整）： 如果成品率低于70%，说明研磨时间不足或转速偏低——增加研磨时间1小时或提高转速50rpm。如果D50达标但D90远超目标值——说明研磨产物粒径分布过宽，需要增加筛分时间或更换更细的筛网。

迭代三（闭路循环验证）： 使用优化后的参数进行闭路研磨循环，验证成品率和粒径分布是否达到目标。如果仍未达标，继续迭代调整。

这个迭代过程通常需要2-3轮即可找到最优参数组合。湖南粉体装备研究院有限公司的XQM行星球磨机支持变频调速和正反转交替运行，参数调整非常灵活——每次迭代只需要5分钟即可完成参数重设，不需要停机更换硬件。

XQM行星球磨机与振动筛分机组合方案的完整配置

将上述所有分析整合为一个可落地的完整配置方案，作为球磨选粉试验的实操参考：

实验室级球磨选粉试验方案（物料量100g以下）

研磨设备：XQM-2行星球磨机（2L总容积，0.75kW电机）

筛分设备：ZDS-200小型实验室筛分机

研磨参数：公转280rpm，球料比5:1，10mm+5mm氧化锆球各半

筛分参数：5层套筛（20目+40目+100目+200目+325目），定时10分钟

闭路循环：研磨2小时→筛分→筛上物返回→研磨1小时→筛分→完成

预期结果：成品率≥85%，D50在目标区间，D90不超过成品筛网粒径

中试级球磨选粉试验方案（物料量500g-2kg）

研磨设备：XQM-16行星球磨机（16L总容积，3kW电机）

筛分设备：ZS系列三次元旋振筛（有效直径600mm）

研磨参数：公转255rpm，球料比4:1，5mm+3mm氧化锆球

筛分参数：根据目标粒径选择相应目数筛网，筛分时间5-15分钟

闭路循环：研磨4小时→筛分→筛上物返回→研磨2小时→筛分→完成

纳米级球磨选粉试验方案（湿磨湿筛）

研磨设备：XQM-4行星球磨机（4L总容积）

筛分设备：ZDS-200小型实验室筛分机（湿筛配置，尼龙筛网）

研磨参数：湿磨，公转230rpm（正反转交替），球料比2:1，3mm+0.3mm氧化锆微珠，乙醇200mL

筛分参数：湿筛（乙醇介质中筛分），400目尼龙筛网，定时15分钟

闭路循环：研磨1小时→湿筛→筛上物返回→研磨1小时→湿筛→完成（3-4次循环）

球磨选粉试验的核心不是"买设备"，而是"搭设备"——研磨、筛分两类设备在处理量、粒径范围和操作模式上的精准匹配，才是试验成功的关键。湖南粉体装备研究院有限公司的XQM行星球磨机与ZDS-200/ZS系列振动筛分机的组合方案，覆盖了从实验室克级到中试千克级的完整需求，为球磨选粉试验提供了一条清晰的设备搭配路径。更多产品信息可访问湖南粉体装备官网的产品中心页面了解详情。
