三维混合机工作原理与混合均匀度测试方法

三维混合机为何成为粉体混合的首选设备

粉体混合是材料制备、制药、化工、食品等行业的基础工艺环节，混合均匀度直接决定最终产品的性能一致性。传统混合设备如V型混合机、槽型混合机等，由于运动方式单一，普遍存在混合死角、物料偏析、混合时间长等问题。三维混合机通过创新的万向节驱动机构，使混料桶同时绕X、Y、Z三个轴向运动，物料在桶内不断改变运动方向和速度，扩散、流动和剪切三种混合机制交替作用，从根本上克服了离心力对混合效果的负面影响。大量实验数据表明，在相同混合时间内，三维混合机的混合均匀度比传统V型混合机提高20%~30%，尤其适合密度差大、粒度分布宽的复杂粉体体系。

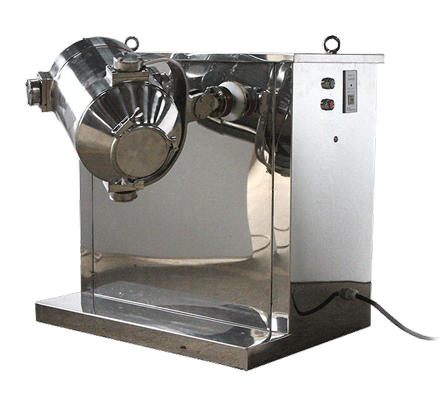

湖南粉体装备研究院有限公司SH系列三维混合机，50L~1000L九种规格

三维混合与一维、二维混合的本质区别

一维混合（如槽型混合机）仅依靠搅拌桨旋转推动物料，混合路径单一，靠近桨叶的物料混合充分而远离桨叶的物料几乎不动。二维混合（如V型混合机）增加了翻转运动，混合路径从直线扩展到平面，但仍受制于单轴旋转产生的离心力，密度不同的物料容易产生偏析。三维混合突破了这两个限制：混料桶在三维空间中做复杂的摇摆+翻转+旋转复合运动，物料每一瞬间都在改变运动方向，没有任何固定的"安全区"供偏析颗粒聚集。这种无序化的运动模式正是三维混合效率远超传统设备的根本原因。

三维混合机的工作原理深度解析

万向节传动机构的运动学原理

三维混合机的核心机构是由主动轴和被动轴通过万向节支撑的混料桶。主动轴由电机驱动旋转，通过万向节将旋转运动传递给混料桶。由于万向节允许两个轴之间有角度变化，混料桶在旋转的同时产生摇摆和翻转运动。具体来说，混料桶的运动可分解为三个分量：

X轴分量——公转运动：混料桶绕主轴做圆周运动，物料受到离心力作用沿桶壁上升 Y轴分量——摇摆运动：万向节的偏转角使桶体在垂直平面内摆动，改变物料堆积方向 Z轴分量——翻转运动：桶体的自转与公转叠加，使物料在三维空间内翻滚

三种运动的叠加，使物料在桶内形成了复杂的螺旋+翻转+扩散的复合运动轨迹，这种轨迹在数学上可近似描述为利萨如图形（Lissajous figure），其周期性与万向节的安装角度和主轴转速相关。

扩散、流动与剪切三种混合机制的协同作用

三维混合机工作时，物料同时经历三种混合机制：

扩散混合：相邻物料颗粒位置交换，由浓度梯度驱动。三维运动使颗粒不断改变邻居关系，加速了扩散过程。扩散混合对粒径相近、密度相近的粉体体系效果最为显著。

流动混合（对流混合）：大团物料从一处转移到另一处，由桶体的翻转和摇摆驱动。三维运动产生的对流远比一维搅拌强烈，物料团在翻转过程中被"切割"和"重组"，宏观均匀性迅速提高。

剪切混合：物料层与层之间产生相对滑动，速度梯度导致颗粒间剪切力作用。三维运动中桶壁附近与中心区域的物料速度差较大，剪切混合效应明显。剪切混合对含有结块或团聚体的粉体体系尤为重要，能有效打开团聚体、促进组分分散。

三种机制在三维混合过程中交替主导：翻转初期以流动混合为主，快速建立宏观均匀性；中期扩散混合逐渐增强，细化微观均匀度；后期剪切混合持续作用，消除残余偏析和团聚。这种协同效应使三维混合机在较短时间内即可达到较高的混合均匀度。

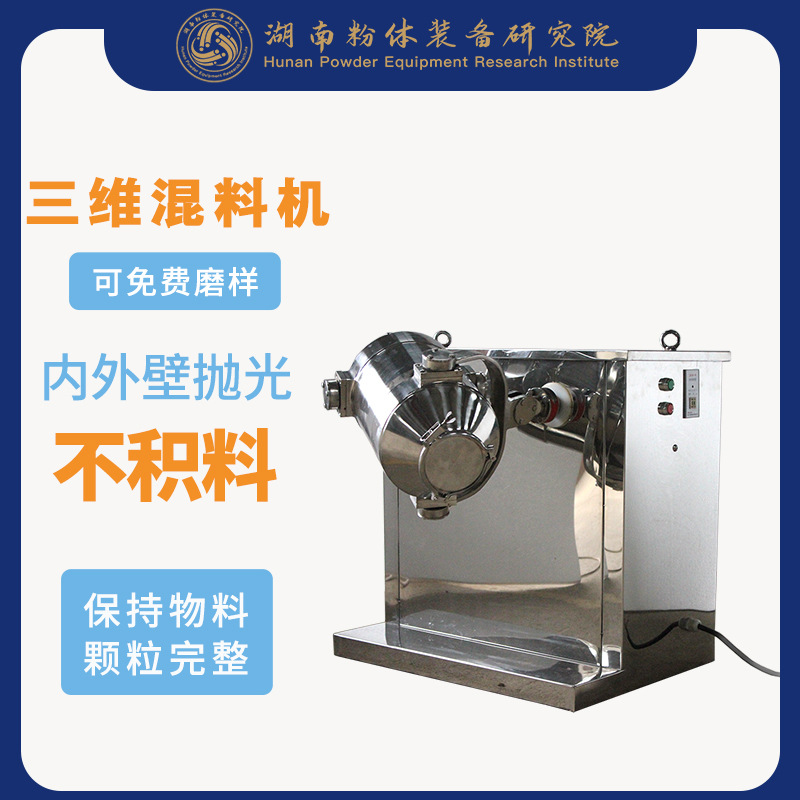

万向节传动机构使混料桶实现X/Y/Z三轴复合运动

克服离心力偏析的关键设计

离心力偏析是传统混合机的主要缺陷：密度大的颗粒向桶壁聚集，密度小的颗粒聚集在中心区域。三维混合机通过以下设计有效克服了这一问题：

第一，持续变化的运动方向使离心力方向不断改变，颗粒没有足够时间沿固定方向沉降；第二，桶体的翻转运动周期性将壁面物料"翻入"中心区域，打断了密度偏析的累积过程；第三，SH系列主轴转速0~15rpm可调，低转速下离心力本身就很小，进一步降低了偏析风险。

湖南粉体装备研究院有限公司在三维混合机SH系列的设计中，将万向节偏转角优化为特定角度，使得三种运动分量的幅值比例达到最佳匹配，在保证混合效率的同时最大限度地抑制离心力偏析。

混合均匀度的科学评价方法

为什么需要量化混合均匀度

混合均匀度不是一个"看起来差不多就行了"的模糊概念，尤其在制药、电子材料等行业，混合不均匀直接导致产品性能波动甚至不合格。量化评价混合均匀度，是工艺验证和质量控制的基础。常用的评价方法包括示踪剂法、化学分析法、物理测试法和统计法。

示踪剂法

示踪剂法是实验室最常用的混合均匀度评价方法，操作简便、成本低。具体步骤如下：

1. 在混合体系中加入少量可辨识的示踪颗粒（如着色颗粒、磁性颗粒、荧光颗粒），加入量一般为总量的0.1%~1%
2. 按设定时间进行混合
3. 从混合物中多点取样（通常9~15个取样点）
4. 统计每个样品中示踪颗粒的比例
5. 计算各取样点示踪剂含量的相对标准偏差（RSD）

RSD = $标准偏差/平均值$ × 100%

RSD值越小，混合越均匀。一般要求RSD < 5%为合格，RSD < 2%为优良。

化学分析法

化学分析法通过检测混合物中关键组分的含量分布来评价混合均匀度，结果最可靠但成本较高：

• X射线荧光光谱（XRF）：适用于元素组成差异明显的体系，如金属粉体混合物
• 电感耦合等离子体光谱（ICP）：灵敏度极高，可同时检测多种元素
• 近红外光谱（NIR）：快速无损检测，适合制药行业的在线检测

取样点设置与示踪剂法类似，通常在混料桶的上、中、下三层，每层取3~5个点。化学分析法的RSD要求通常更严格，制药行业一般要求RSD < 3%。

物理测试法

物理测试法不依赖化学成分分析，而是通过物理性质的均匀性间接评价混合效果：

堆密度法：多点取样测量堆密度，密度分布越均匀，混合效果越好。该方法简单易行，适合粉体混合的快速评估。

颜色差异法：使用色差仪多点测量混合物颜色，ΔE值越小说明颜色分布越均匀。适用于含有着色剂的粉体混合，如色母粒制备。

粒径分布法：多点取样进行粒度分析，比较各取样点的D50、D90等特征粒径差异。粒径分布越一致，说明不同组分混合越均匀。

统计评价方法

无论采用哪种取样检测方法，最终都需要通过统计学方法量化混合均匀度。常用的统计指标包括：

相对标准偏差（RSD）：最常用的单一评价指标，计算简便，但仅反映离散程度，不反映空间分布

混合指数（M）：M = 1 - $\sigma /\sigma ₀$，其中σ为当前标准偏差，σ₀为完全未混合时的标准偏差。M值范围0~1，M越接近1混合越均匀

Lacey混合指数：考虑了随机混合的理论极限，ML = $\sigma ₀²-\sigma ²$/$\sigma ₀²-\sigma ᵣ²$，其中σᵣ为完全随机混合时的标准偏差。Lacey指数消除了体系固有离散性的影响，评价更为客观

影响三维混合均匀度的关键因素

装料系数对混合效果的影响

装料系数是指装料体积与混料桶容积的比值。SH系列三维混合机的最大装料容积约为桶容积的80%（如SH-200型桶容积200L，最大装料容积160L），但实际混合时并非装满效果最好。实验研究表明：

• 装料系数30%~40%：物料运动空间充裕，翻转和扩散充分，混合均匀度最高，但单批产量低
• 装料系数50%~60%：混合效率与产能的最佳平衡点，RSD通常可在10分钟内达到<3%
• 装料系数70%~80%：物料运动空间受限，翻转不充分，混合时间需延长30%~50%

湖南粉体装备研究院建议，对于常规粉体混合，装料系数控制在50%~60%；对于密度差大或粒径差大的难混物料，装料系数宜降至40%~50%。

混合时间与均匀度的关系曲线

混合均匀度随混合时间的变化并非单调递增，而是呈现先快速提高后趋于平稳的特征，部分体系甚至出现过混合现象（长时间混合后均匀度反而下降，原因是密度偏析累积效应）。典型的混合曲线如下：

• 0~3分钟：快速混合阶段，RSD从初始的30%~50%迅速降至5%~10%
• 3~10分钟：精细混合阶段，RSD逐步降至2%~5%
• 10~20分钟：平衡阶段，RSD在1%~3%范围内小幅波动
• 超过20分钟：过混合风险增加，特别是密度差大的体系

SH系列三维混合机在50%~60%装料系数下，大多数粉体体系的最佳混合时间为8~15分钟。

物料特性对混合效果的影响

密度差：两种粉体密度比超过3:1时，混合难度显著增加。三维混合机虽然能有效抑制偏析，但对于极端密度差异（如铝粉与钨粉混合），仍需采用逐步混合策略——先混合密度接近的组分，再加入密度差异大的组分。

粒径差：粒径差异过大会导致"渗透偏析"，即小颗粒穿过大颗粒间隙向底部渗透。建议混合粉体的粒径比控制在5:1以内，超过此比例需降低装料系数并缩短单次混合时间，采用多次短时混合的方式。

流动性：休止角<30°的粉体流动性好，混合容易；休止角>45°的粉体流动性差，混合困难但不易偏析。三维混合机的翻转运动对流动性差的粉体尤为有效，能强制物料实现位置交换。

含水率：含水率超过2%的粉体容易团聚，严重影响混合效果。高含水率粉体建议先预干燥再混合，或在混合过程中加入少量分散剂。

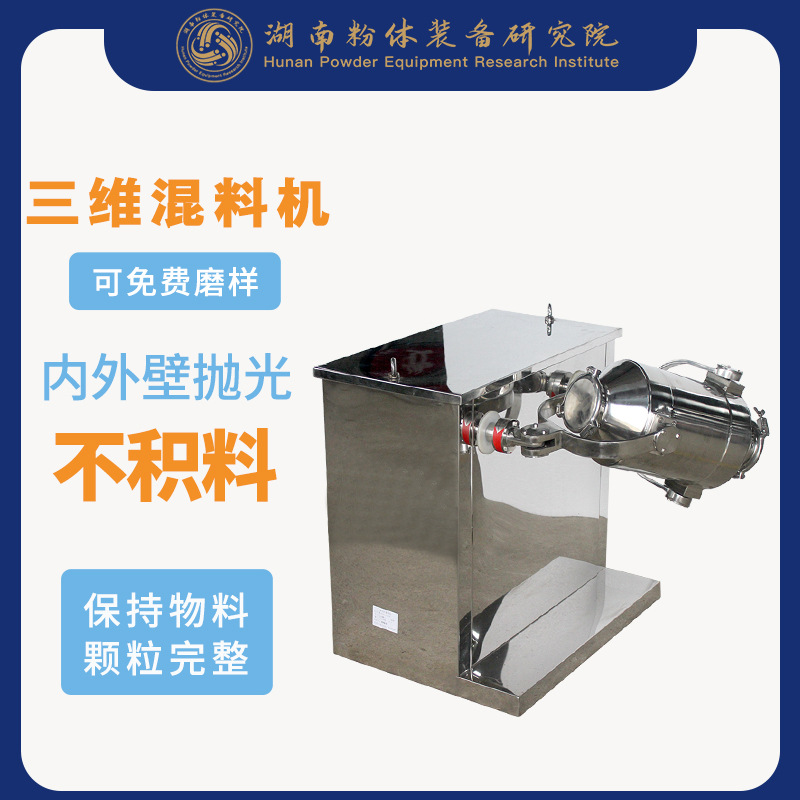

SH系列三维混合机不锈钢混料桶，可加球研磨实现混合与研磨同步

三维混合机与其他混合设备的对比

三维混合机vs V型混合机

V型混合机通过V型桶体绕水平轴旋转实现混合，结构简单、清洗方便，但混合效率受限于单轴旋转的离心力偏析效应。实验对比数据：

三维混合机vs双锥混合机

双锥混合机的运动方式与V型混合机类似，但桶体形状为对称双锥形，混合过程中物料在锥体收缩段产生加速效应。双锥混合机适合大批量、单一品种的粉体混合，但灵活性和混合效率均不及三维混合机。

三维混合机vs卧式螺带混合机

卧式螺带混合机通过内外双层反向螺旋搅拌桨强制推动物料，混合力强、适合高粘度或含液体的粉体混合。但螺带与桶壁之间的间隙存在清洗死角，更换品种时清洁工作量大。三维混合机无内部搅拌构件，清洗简便，适合多品种小批量生产。

SH系列三维混合机选型指南

型号规格与产能匹配

湖南粉体装备研究院SH系列三维混合机提供9种规格，从实验室小型到工业级大型：

选型关键参数确定

处理量确定：按单批最大装料量选择型号，装料系数建议50%~60%。例如，单批需混合100kg粉体，选择SH-200型（最大装料重量160kg），装料系数约62.5%，处于推荐范围内。

物料特性匹配：流动性好的粉状或颗粒状物料是三维混合机的最佳适用对象。对于高粘度浆料或含大量液体的混合，建议选择卧式螺带混合机或真空捏合机。

空间要求：SH系列外形尺寸从1000×1400×1200mm（SH-50）到2250×2600×2600mm（SH-1000），选型时需确认安装空间和搬运通道是否满足要求。

混料同时加球研磨的独特功能

SH系列三维混合机的一个显著特点是支持"混料+研磨"同步操作——在混合桶内加入适量研磨球，混合的同时研磨球对物料产生冲击和研磨作用，特别适用于电子行业钴酸锂、陶瓷行业釉料等需要同时实现混合和研磨的工艺场景。加球研磨时需注意：研磨球填充率不超过桶容积的15%，研磨球直径为物料最大粒径的3~5倍，混合时间需适当延长以兼顾研磨效果。

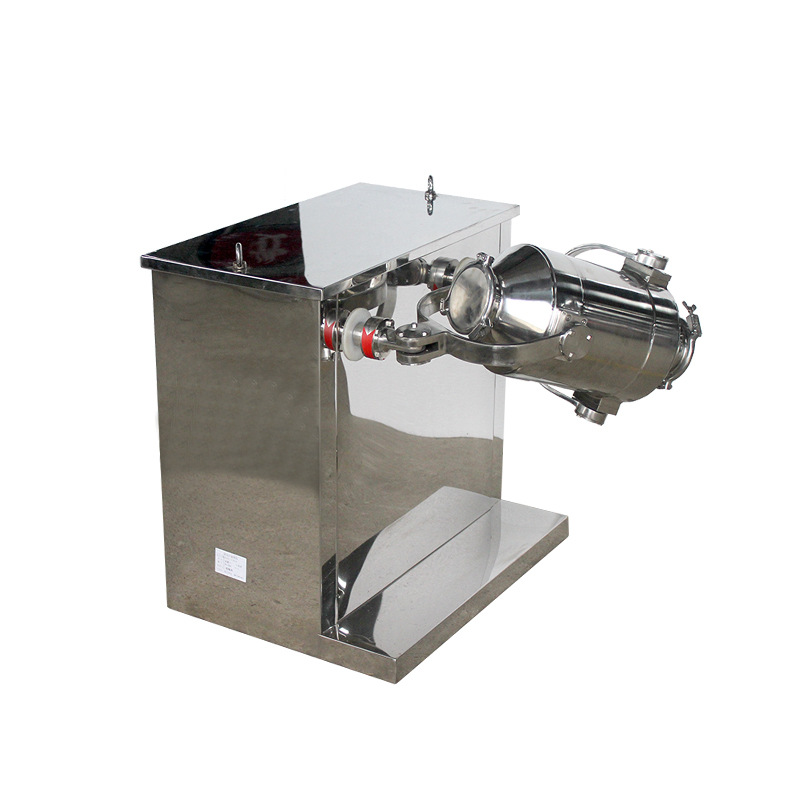

SH系列三维混合机广泛应用于电子、陶瓷、化工、医药等行业

混合均匀度提升的进阶技巧

分步混合策略

对于多组分复杂体系，采用分步混合策略往往比一次性加入所有组分更高效：

第一步：将含量最大的主组分与含量最小的微量组分预混合，形成"预混料" 第二步：将预混料与中等含量组分混合 第三步：加入剩余主组分进行最终混合

这种策略可避免微量组分因分散不均而形成局部富集，显著提高最终混合均匀度。

混合顺序优化

密度差异大的组分混合时，应先加入密度大的组分铺底，再加入密度小的组分，利用重力辅助密度大的组分向下扩散。反之，如果先加密度小的组分再加重组分，重组分容易穿透轻组分层形成偏析。

混合后的防偏析处理

混合完成后，物料在储存和输送过程中仍可能发生偏析。建议：混合后立即进行下一步工艺操作（如压片、装袋）；如需短期储存，保持物料静止不动，避免振动和颠簸；如需长距离输送，采用气力输送而非螺旋输送，后者更容易引起偏析。

湖南粉体装备研究院有限公司提供从SH-50到SH-1000全系列三维混合机，并配套V型混合机、多维万向混合机等多种混合设备，满足不同物料特性和产能需求。用户可通过全国服务热线400-040-1228获取免费试混服务，在实际物料上验证混合效果后再做采购决策。了解更多混合系列产品信息，请访问湖南粉体装备研究院官网。
