手套箱专用微型行星式球磨机XQM-0.2S选型与应用解析

手套箱内研磨为什么难：从材料特性反推设备需求

锂金属负极、硫化物固态电解质、稀土永磁合金粉以及部分原料药中间体，共同特点是粒径细、比表面积大、表面能高。这类粉体一旦接触空气中的氧气和水汽，通常在几分钟到几十分钟内就会出现氧化、水解、吸潮结块，严重时还会伴随放热。为了让实验数据可复现，越来越多实验室把称量、研磨、装样整条链路搬进手套箱，把箱内水含量和氧含量压到 1 ppm 以下。

需求变了，设备形态就必须跟着变。常规落地式行星球磨机需要通过过渡舱转运，还要在密闭箱体内长时间运转，体积、重量、发热、密封这几项指标相互挤压。手套箱专用款正是为化解这组矛盾而出现的细分形态。湖南粉体装备研究院有限公司推出的微型行星式球磨机（XQM-0.2S 手套箱专用款），以 0.2 L 级球磨罐为基本单元，把上述几项指标重新做了平衡。下面从结构、工艺、应用三个层面逐层拆解。

约束一：体积与过渡舱的通过性

手套箱过渡舱的可用通过尺寸普遍有限，小型号的舱口尺寸多在 300 mm×300 mm 上下。设备如果无法整体穿舱，就只能拆解成部件逐一送入，再在箱内重新组装。这个过程不仅耗时，还会带来装配精度下降、密封面二次污染等问题。设备外形控制到能够整体通过、同时在箱内仍留有足够操作空间的范围，是手套箱研磨的第一道门槛。也正因如此，0.2 L 级别的微型机型在手套箱场景里的占比，明显高于 1 L 以上的机型。

约束二：电机发热与箱内温升

手套箱是密闭系统，气体循环依靠风机与净化柱完成，散热能力远逊于开放车间。普通行星球磨机连续运转数小时，电机与传动部件的热量持续累积，箱内温度上升几摄氏度并不罕见。温升带来两个后果：一是箱内气体净化材料负荷增加，水氧含量出现波动；二是研磨过程中的机械化学效应被放大，样品可能出现非预期的相变或二次团聚。因此手套箱专用机型必须在传动效率与发热量之间做出取舍。

约束三：密封与电气接口的适配

箱内设备的电缆与信号线通常要通过箱体上的专用穿舱接口引入，接口数量有限，接线越简洁越好。同时，箱内长期处于低水氧的惰性气氛，塑料件、密封件、润滑脂都要考虑与气氛的相容性，避免挥发物进入箱内循环，最终污染样品。部分用户还会把设备安装在过渡舱内做短时研磨，这对设备的密封性与结构强度提出了更高要求。

XQM-0.2S 手套箱专用款微型行星式球磨机的结构解析

把上述约束叠加在一起，设备的设计方向就很清晰：小、稳、低热、易密封。围绕这四点，可以从机身、传动、罐体、控制四个层面来理解这款机型。

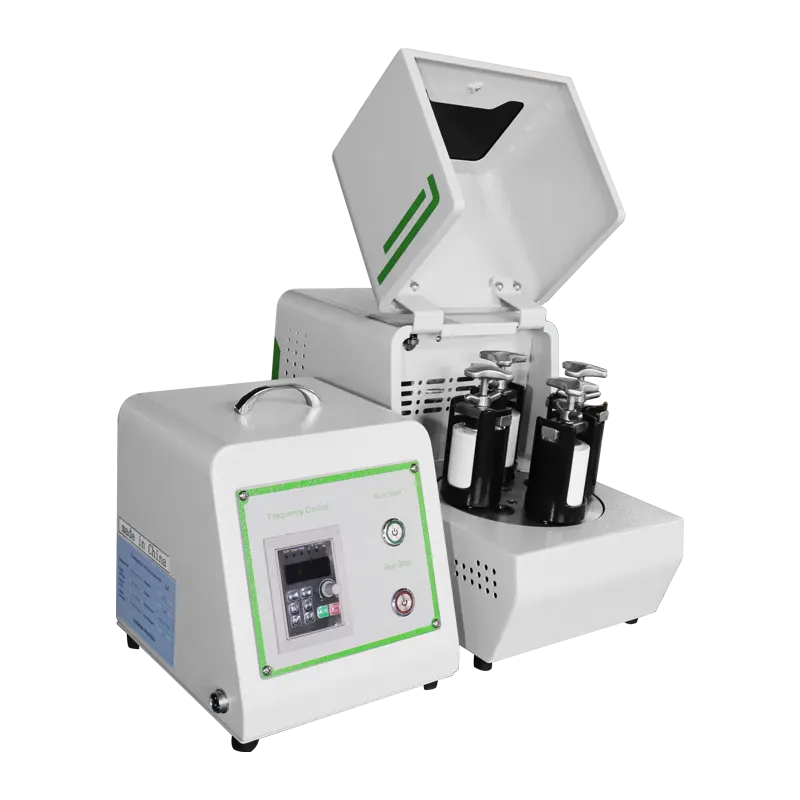

微型行星式球磨机（XQM-0.2S 手套箱专用款）整机外观，紧凑立式布局便于整体穿舱

机身：紧凑立式布局与箱内安装逻辑

微型化的第一条路径是压缩回转半径。球磨罐围绕主轴做公转，同时绕自身轴线做反向自转，两种运动叠加产生离心力，带动磨球对物料形成高频冲击与剪切。罐体越小，回转半径越小，同等转速下的机身尺寸就越紧凑。立式布局进一步把占地面积压到最低，使设备能在手套箱操作面内侧找到安放位置，同时不遮挡观察窗与两侧手套口。

传动：低发热取向与运行稳定性

手套箱机型在传动设计上通常会把减少无效摩擦放在优先位置。传动效率越高，转化为热量的损耗越少，箱内温升就越可控。另一方面，长时间连续运转对轴承与传动带的稳定性要求更高，设备需要在运行平稳性与发热之间找到平衡点。实际使用中，连续研磨四小时以上的工况并不少见，因此运行稳定性是这类设备的隐性指标，选型阶段很容易被忽略，却直接决定长期使用体验。

罐体：0.2 L 级球磨罐与磨球材质的选择

0.2 L 属于典型的实验室小批量规格，一次装料量有限，但正好匹配手套箱内操作空间小、样品贵重、单次实验量少的特点。球磨罐可选材质通常涵盖氧化锆、玛瑙、不锈钢、聚四氟乙烯、硬质合金等，磨球材质与之配套。这里有一条基本原则：罐体与磨球的硬度应高于物料，同时不能与物料发生化学反应。例如研磨硫化物固态电解质时，含铁材质可能引入金属杂质，影响离子电导率测试结果；研磨医药原料时，则要优先考虑易清洗、不吸附的材质。更多机型与罐体配置可以在产品中心对照查看。

控制：箱内操作友好性与安全联锁

手套箱内的操作依靠手套完成，按键、旋钮、显示屏的布局必须适应这种隔着手套操作的方式，触感清晰、反馈明确比功能繁复更重要。安全联锁同样关键，箱内一旦出现异常，设备需要能够快速停机，避免样品与设备同时受损。

工艺参数怎么定：四个关键变量

设备只是载体，决定研磨效果的是参数。下面四个变量在手套箱研磨中反复出现，也是用户咨询最集中的部分。

变量一：公转转速与自转转速的配比

行星球磨机的能量输入来自公转与自转的叠加。转速提高，磨球获得的动能增加，粒度下降速度加快，但罐体磨损与温升同步上升。在手套箱环境中，温升的代价比开放环境更高，因此通常不建议一开始就用高转速长时研磨，而是从中等转速起步，先跑通三十分钟到一小时的短周期，观察粒度与温升，再决定是否加长或提速。这个试错顺序能有效避免因一次参数过激而损坏罐体或污染箱内气氛。

变量二：球料比与罐体填充率

球料比指磨球质量与物料质量之比，常见经验区间在 5:1 到 20:1 之间；罐体填充率指磨球与物料占据罐体容积的比例，一般控制在罐体容积的三分之一到二分之一。填充率过低，碰撞概率不足，效率低下；填充率过高，磨球之间缺少自由行程，冲击力被相互抵消，反而降低研磨效率，同时增加罐体负荷。手套箱内样品量通常不大，按比例缩减即可，但不要因为样品少就把填充率压得过低。

变量三：研磨时间与能量输入

研磨时间不是越长越好。达到一定细度后，继续研磨的边际收益快速下降，而比表面能升高会让细颗粒重新团聚，出现越磨越粗的表观现象。合理的做法是分段研磨，每段之间停机取样检测粒度，绘制粒度随时间变化的曲线，再据此确定适合该体系的最短有效时间。这组数据一旦建立，后续同体系样品可以直接复用，实验重复性会明显改善。

变量四：罐体材质与磨球材质的匹配

材质匹配同时影响研磨效率与样品纯度。硬度匹配解决效率问题，化学惰性匹配解决纯度问题。对于后续要做电化学测试的样品，罐体与磨球磨耗引入的杂质，往往比工艺参数偏差更致命，选型阶段就要把这条纳入考虑，而不是等到测试数据异常后再回头排查。

典型应用场景拆解

锂电池正负极材料的小批量制样

硅碳负极、锂金属负极表面改性、正极材料的掺杂与包覆研究，都涉及在惰性气氛下把原料磨细并混合均匀。手套箱内研磨可以避免材料在制样阶段就被氧化，保证后续电化学测试反映的是材料本身的性能，而不是氧化层的性能。小批量、多批次是这类研究的典型节奏，0.2 L 级罐体正好匹配。

固态电解质粉体

硫化物、卤化物固态电解质对水氧极其敏感，研磨过程必须在低水氧环境下完成。这类材料还普遍偏软、易粘罐，研磨时容易出现粘壁现象，需要通过调整球料比、缩短单次研磨时间、分段操作来缓解。样品纯度要求高，罐体材质选择上要尽量避免引入金属杂质，否则离子电导率测试结果会出现难以解释的偏差。

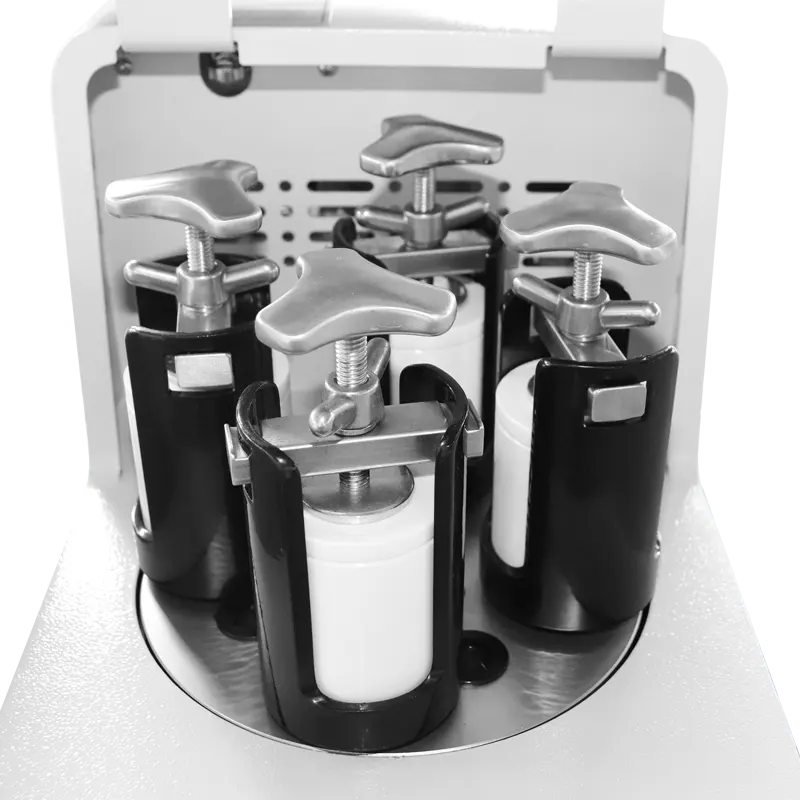

0.2 L 级球磨罐与配套磨球，材质匹配直接影响研磨效率与样品纯度

医药、生物材料与稀土粉末

原料药的晶型对研磨能量敏感，过度研磨可能引起晶型转变；生物材料与稀土合金粉则普遍怕氧化。这两类应用的共同点是样品价值高、单次用量少，手套箱内小批量研磨既保护样品，也降低损耗。

陶瓷与功能涂层粉体

结构陶瓷、电子陶瓷与功能涂层粉体对粒度分布要求严格，分布过宽会直接影响烧结致密度与涂层均匀性。手工研磨难以保证一致性，行星球磨机通过参数化控制，可以把批次间的差异压缩到较小范围。

选型与验收要点清单

常见问题解答

手套箱内研磨需要额外冷却吗

多数实验室小批量工况下，依靠箱内气体循环即可满足散热需求，不需要额外水冷。但连续长时间高转速运行时，应关注箱内温度变化，必要时采用分段研磨，让设备与箱体都有缓冲时间。

0.2 L 的罐体一次能处理多少样品

装料量取决于物料密度与设定的球料比，不能简单按容积推算。实际操作中建议先按填充率三分之一到二分之一试装，再结合目标球料比确定装料量，最后通过一组对照实验确认效果。第一次装料宁可偏少，也不要直接顶到上限。

研磨后粉体团聚怎么办

先排查是不是研磨时间过长。细颗粒比表面能高，容易自发团聚，缩短单次研磨时间、分段检测是常用手段。其次检查是否引入水分，箱内水含量波动也会导致吸潮结块。若确属工艺问题，可考虑加入少量助磨介质，但要注意介质是否与后续测试兼容。

设备可以连续运行多久

手套箱环境下更推荐分段运行。连续运行时间越长，箱内温升与设备负荷越大。具体时长应结合物料体系与实测温升曲线确定，不建议直接套用开放环境下的经验值。

维护保养与安全规范

日常点检

每次使用前检查罐体密封圈是否老化、磨球是否有破损、紧固件是否松动。破损的磨球会划伤罐体内壁，引入杂质，需要及时更换。

球磨罐清洗

清洗后必须彻底干燥再送入箱内，残留溶剂挥发会直接影响箱内水氧含量。不同物料建议使用专用罐体，避免交叉污染，尤其是做电化学与医药相关实验时。

操作安全

设备运行中不要触碰回转部件；箱内出现异常声音或异味应立即停机；手套箱本体报警时优先停机再排查。这些规范看起来基础，但实验室事故多数来自习惯性省略步骤。

在低水氧惰性气氛中完成研磨与混料，可显著减少样品在工序间的暴露时间

把研磨工艺整体搬进手套箱

手套箱专用微型行星式球磨机解决的并不只是设备能不能放进去的问题，它把研磨环节从开放环境剥离出来，让制样、研磨、装样处在同一气氛条件下，减少了样品在工序之间的暴露时间。对于锂电池材料、固态电解质、稀土与医药粉体这些对水氧敏感的方向，这一改变带来的数据一致性提升，往往比提高某一项转速指标更实在。

选型时建议把注意力放在三件事上：设备能否顺利穿舱并在箱内稳定运行，罐体材质能否与现有物料体系匹配，工艺参数能否建立可复用的数据。前两项属于设备层面的硬条件，后一项属于工艺层面的软积累。想要进一步了解微型行星式球磨机的规格与配置，可以在产品中心查看完整机型，也可以访问湖南粉体装备研究院有限公司官网了解粉体研磨与分散的整体方案。设备选对只是起点，把参数跑通、把数据固化下来，才算真正把工艺留在了手套箱里。
