选一台行星球磨机之前，先把这个问题想清楚
很多实验室在采购球磨设备时面临一个两难：买小型的，做产品中试时容量又不够；买大型的，日常小批量实验时显得笨重且成本偏高。两台设备分别购置，资金和场地都是压力。
这个矛盾在行星球磨机领域有一个相对成熟的解法——立式方形行星球磨机。以湖南粉体装备研究院有限公司的 XQM 系列立式方形行星球磨机为例，从 XQM-2（2L 总罐容）到 XQM-100（100L 总罐容），整个系列跨越了从学生实验室到工厂小批量生产线的使用场景，且每台都保留了四罐同步运行的基础设计，单次可获得四组独立样品。
这篇文章从结构原理到选型逻辑，系统拆解这个系列的各项参数，帮助技术人员和采购人员在选型时少走弯路。
行星运动：为什么这种研磨方式能达到纳米级粒度
公转加自转的复合运动原理
行星球磨机名称里的"行星"二字，描述的是球磨罐的运动方式——类似太阳系中行星绕太阳公转、同时自转的双重运动。
具体来说，设备的主转盘带动四只球磨罐绕中心轴做公转；与此同时，每只罐自身也绕罐的轴线反向自转。这两个方向相反的转动叠加，产生了复杂的运动轨迹。罐内磨球随之做出碰撞、剪切、摩擦等多种形式的机械作用，把物料逐步粉碎和混合。
与普通滚筒球磨机相比，行星球磨机产生的离心力可以达到重力加速度的数十倍，这是它能在较短时间内实现纳米级研磨的核心原因。依据研磨时间、转速以及磨球配比的不同，XQM 系列可以将物料粉碎至 0.1 微米（即 100 纳米）量级。
正反转交替的作用
XQM 系列支持设定"正反交替运行时间"（参数单位为分钟）。开启这一功能后，球磨罐周期性地改变自转方向。这对研磨过程有两个实际效果：第一，防止磨球因惯性持续堆积在同一侧，导致研磨不均；第二，降低磨罐内壁的局部磨损速率，延长使用寿命。
在制备高均匀性粉体（例如 MLCC 用陶瓷粉）时，正反转功能通常会被纳入标准工艺参数。
XQM 系列的结构特征

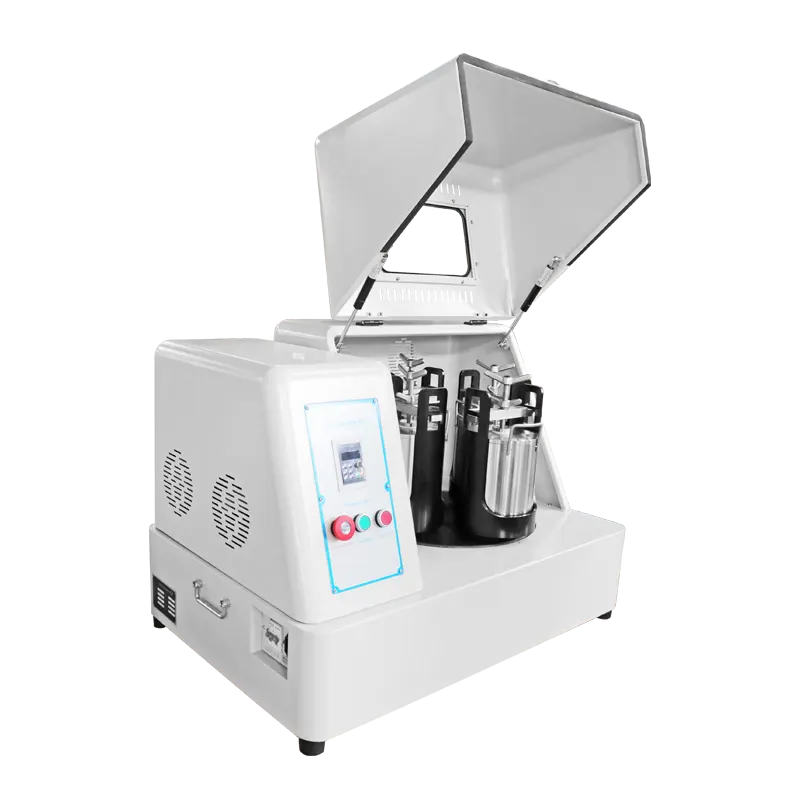

方形机身与减振设计
"立式方形"中的"方形"指的是设备的机身外壳形状，而非圆筒形。方形机身由高精密模具冲压成型，在相同材料用量下，方形结构的抗扭刚性优于圆柱壳体，有助于在高转速运行时减小整机振幅。这在 XQM-40 以上的大型机中体现得更为明显——这些机型在 380V 供电条件下电机功率达到 5.5~11kW，如果机身刚性不足，振动会直接影响研磨精度和设备寿命。

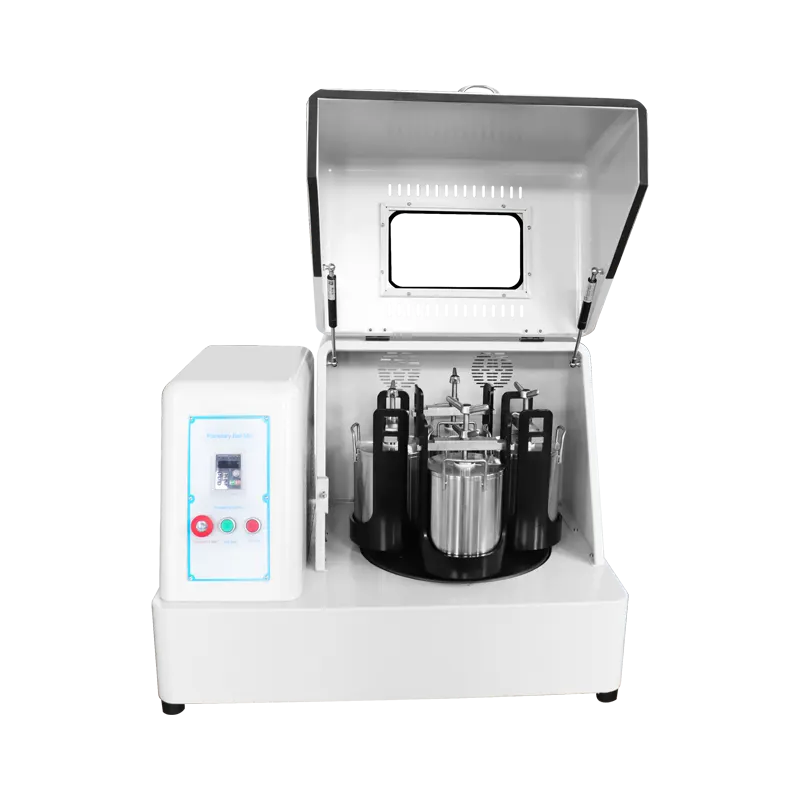

四罐同步与样品对比优势
每台 XQM 系列设备标配四只球磨罐，四罐在同一批次内同步运行。这一设计在科研场景中的价值常被低估——同一台机器、同一次运行，可以同步处理四组不同配方或不同球料比的样品，所有样品在温度、转速、时间等工艺参数上完全一致，排除了批次差异带来的变量。对于需要对比实验的材料研发项目，这是非常实用的特性。
触摸屏控制与参数记录
XQM 系列配备液晶触摸屏操作界面，可编程设定的参数包括：运行总时长（1~9999 分钟）、正反转交替周期（1~999 分钟）、转速（通过变频调速在额定范围内连续可调）。设备支持多任务监控与参数记录功能，便于实验室对不同批次的工艺参数进行存档和复现。
安全保护机制
高速旋转设备的安全保护是工程设计中不能省略的环节。XQM 系列采用电磁锁门结构，运行期间舱门自动锁定，非正常停机状态下无法开启；同时配备开闭保护开关，如果在运行中被强制打开，设备立即停机；球磨罐的紧固使用防松螺帽，在振动环境下不易自行松脱。
齿轮箱使用固态润滑或液态油自润滑系统，实测噪声控制在 60~68 分贝（±5dB）范围内，具体取决于机型大小。
全系参数详解：从 XQM-2 到 XQM-100
罐容与球磨罐配置
XQM 系列共有 10 个规格，总罐容从 2L 到 100L，每台配 4 只球磨罐。以下是各型号的可配球磨罐规格：
| 型号 | 总罐容 | 可配单罐规格 | 可配真空球磨罐 |
|---|---|---|---|
| XQM-2 | 2L | 50~500ml | 50~250ml |
| XQM-4 | 4L | 250~1000ml | 50~750ml |
| XQM-6 | 6L | 1~1.5L | 50~1000ml |
| XQM-8 | 8L | 1~2L | 50~1500ml |
| XQM-10 | 10L | 1~2.5L | 50~2000ml |
| XQM-12 | 12L | 1~3L | 1~2L |
| XQM-20 | 20L | 2~5L | 2~4L |
| XQM-40 | 40L | 5~10L | 5L |
| XQM-60 | 60L | 10~15L | 10L |
| XQM-100 | 100L | 20~25L | 20L |
需要注意的是，"总罐容"是四只罐的合计容积，而每次研磨时实际装料量通常是球磨罐容积的三分之一到二分之一，要预留给磨球和气体空间。以 XQM-4 为例，四罐合计 4L，但实际单批次有效加工物料量约 0.5~1L。这一点在估算产能时容易被忽略。
转速与功率参数
行星球磨机的公转转速直接决定了离心加速度，进而影响研磨效率和最终粒度。XQM 系列各型号的公转转速范围如下：
| 型号 | 公转转速（rpm） | 自转转速（rpm） | 电机功率（kW） | 电源 |
|---|---|---|---|---|
| XQM-2 | 35~335 | 70~670 | 0.75 | 220V |
| XQM-4 | 35~335 | 70~670 | 0.75 | 220V |
| XQM-6 | 35~335 | 70~670 | 0.75 | 220V |
| XQM-8 | 35~290 | 70~580 | 1.5 | 220V |
| XQM-10 | 35~290 | 70~580 | 1.5 | 220V |
| XQM-12 | 35~290 | 70~580 | 1.5 | 220V |
| XQM-20 | 25~215 | 50~430 | 4 | 380V |
| XQM-40 | 20~195 | 40~390 | 5.5 | 380V |
| XQM-60 | 27~174 | 40~260 | 7.5 | 380V |
| XQM-100 | 27~160 | 40~240 | 11 | 380V |
可以观察到一个规律：随着机型增大，最高公转转速逐渐降低，但电机功率大幅提升。这是合理的设计取向——大型机的球磨罐本身更重，运行时产生的离心力已经足够大，不需要依赖超高转速来获得足够的研磨能量，反而需要通过降低转速来控制机械应力在安全范围内。
XQM-2 到 XQM-12 使用 220V 单相或三相电，XQM-20 及以上规格需要 380V 三相工业用电。如果实验室或厂房没有 380V 供电条件，需要提前评估配电改造成本。
设备尺寸与重量
| 型号 | 重量（kg） | 外形尺寸（mm） |
|---|---|---|
| XQM-2/4/6 | 93 | 750×470×564 |
| XQM-8/10/12 | 150 | 900×600×640 |
| XQM-20 | 330 | 1200×750×920 |
| XQM-40 | 468 | 1400×850×1160 |
| XQM-60 | 900 | 1600×990×1250 |
| XQM-100 | 1250 | 1750×1140×1330 |
XQM-60 和 XQM-100 的重量分别达到 900kg 和 1250kg，安装时需要评估地面承重能力，并考虑设备搬运和就位的工程条件。
四种研磨模式与对应场景
干法研磨
将干燥固体粉末直接装入球磨罐，不添加溶剂进行研磨。适用于对溶剂残留敏感的应用，例如电池正极材料（钴酸锂、锰酸锂）的粒度细化，或荧光粉的粉碎与混合。干法研磨的缺点是粉体容易在高速运行中发生团聚，最终粒度通常不如湿法研磨细。
湿法研磨
将物料与溶剂（去离子水、乙醇、丙酮等）混合后装入球磨罐。溶剂一方面充当介质，帮助磨球均匀分布研磨力；另一方面，液体环境抑制了粉体的团聚，有利于获得更细、更均匀的粒度分布。湿法研磨在陶瓷粉料（氧化铝、氧化锆）制备中应用广泛。
真空研磨

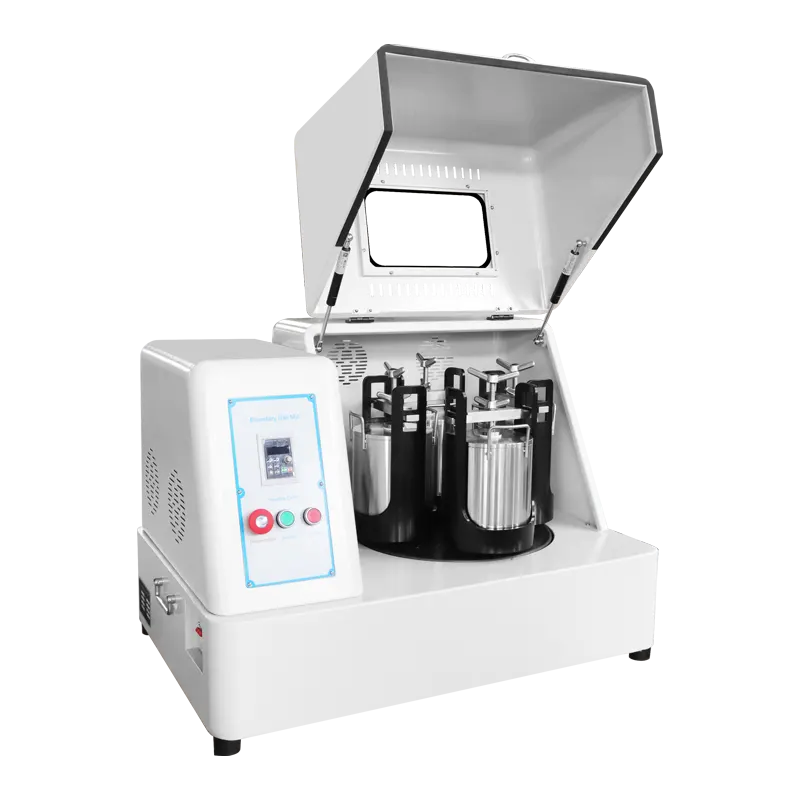

XQM 系列可以搭配真空球磨罐使用，在密封后抽真空，使研磨在无氧或惰性气氛下进行。这对于以下情形是必要条件：研磨过程中物料容易被空气氧化（金属粉末、部分催化剂材料）；物料与空气中的水分发生反应；需要制备高纯度样品，避免空气中的杂质污染。
从参数表可以看出，各型号对应不同规格的真空球磨罐，选购时需要与主机型号匹配。以 XQM-8 为例，可配 50~1500ml 真空球磨罐，选择范围相对灵活。
低温研磨（结合冷冻球磨罐）
部分热敏性材料（橡胶、塑料、某些有机物）在常温研磨时会因摩擦发热而软化，无法达到有效粉碎。配合液氮冷却球磨罐，可将研磨温度降至极低值，使材料在脆性状态下破碎。XQM 系列支持这种扩展应用。
主要应用领域与典型物料
立式方形行星球磨机的用户群体覆盖了从高校基础研究到工业企业中试的较宽范围。以下按行业整理了 XQM 系列的典型应用方向。
锂电池材料
锂离子电池正极材料（钴酸锂、锰酸锂、三元材料 NCM/NCA）在合成后通常需要球磨工艺来细化粒径、均匀化组分，或者在固相合成前混合前驱体粉末。行星球磨机因其可控的粒度输出和高批次一致性，是这类实验室工艺的常用设备。
XQM-2 至 XQM-12 的规格适合高校和企业研究院的工艺开发阶段；XQM-40 以上的规格则可以支持克量级到百克量级样品的小批量制备。
先进陶瓷
氧化铝陶瓷、氧化锆陶瓷的粉体制备，MLCC（多层陶瓷电容）用介质陶瓷浆料的研磨，以及压电陶瓷（BaTiO₃ 基体）的原料处理，都需要将粉体研磨到特定粒度范围（通常 D50 在 0.5~2μm 之间）并保持窄粒度分布。行星球磨机的可调转速和精确计时使工艺参数的复现性有保障。
磁性材料
Ni-Zn 铁氧体、Mn-Zn 铁氧体的前驱体混合研磨；永磁材料（如钕铁硼）粉体的粒度调控。这类应用通常对磁性粉末的粒径分布有严格要求，且部分材料需要在惰性气氛或真空下处理，真空球磨罐配置在此处就变得不可或缺。
荧光粉与稀土材料
LED 用荧光粉（黄色荧光粉 YAG:Ce 等）的原料研磨和产品粒度细化，稀土抛光粉（氧化铈基）的制备，以及长余辉发光粉的配方研发，都是行星球磨机的高频应用场景。这类物料通常价格昂贵，倾向于用小型设备（XQM-2/4）进行工艺开发，以降低单次实验的物料损耗。
地质矿产样品前处理
矿石样品在进入化学分析流程前，通常需要粉碎到一定细度以保证采样均匀性。行星球磨机相比颚式破碎机的优势在于可以直接处理到微米级，且污染风险更可控（不同材质的球磨罐可对应不同的分析需求，例如玛瑙罐用于避免金属污染）。
医药与化工
制药领域的原料药粒度控制，化工领域的催化剂制备，以及颜料、涂料的研磨分散，都有行星球磨机的应用案例。这些领域对设备清洁性和防污染要求较高，不锈钢材质配件的易拆洗设计是关键考量点。
选型的五个关键决策点
1. 单次处理量
确认单次实验所需的有效物料量。一般建议以物料量的 2~4 倍倒推所需球磨罐容积（考虑磨球占比和气体空间）。例如，单次处理 200g 物料，通常需要 500~800ml 球磨罐；选 XQM-4（可配 250~1000ml 球磨罐）即可满足需求。
如果同时有多组实验样品要处理，别忘了 XQM 系列每台配 4 只球磨罐，可以四组同步进行，不需要多次串行运行。
2. 目标粒度
所需最终粒度是决定设备规格和运行参数的核心依据。通常情况下：
- D50 在 10~50μm：普通研磨条件即可，低转速运行 30~60 分钟
- D50 在 1~10μm：需要较高转速，配合合适磨球（2~5mm 直径）
- D50 在 0.1~1μm（亚微米至超细）：需要高转速、小磨球（0.3~1mm）、湿法介质，运行时间通常在数小时
- 纳米级（< 0.1μm）：高转速、超小磨球（< 0.3mm）、湿法、长时间研磨，部分场景需要多次研磨
3. 研磨介质的选择
球磨罐材质和磨球材质对最终样品的纯净度影响很大。常见材质及适用场景如下：
- 不锈钢：耐用、价格合理，但会引入微量金属污染，不适合对铁、铬等金属敏感的分析样品
- 刚玉（氧化铝）：硬度高，适合大多数无机粉体，但在酸性环境下有微量溶解
- 氧化锆：耐磨损、耐化学腐蚀，是荧光粉、电子陶瓷等高纯度要求场景的优选材质，价格相对较高
- 玛瑙：纯度最高，适合用于 ICP 等精密分析前的样品制备，但硬度相对较低
4. 供电条件
XQM-2 至 XQM-12 使用 220V，绝大多数实验室和办公场所都具备条件。XQM-20 及以上需要 380V 三相工业电，安装前需确认现场配电条件。如果实验室没有 380V 供电，使用变压器方案需额外评估成本和安全性。
5. 是否需要真空或惰性气氛
如果研磨物料对空气中的氧气或水分敏感（金属粉末、部分电池材料、某些催化剂），就需要配置真空球磨罐。各型号支持的真空球磨罐规格不同，选型时要同步确认这一配件是否满足需求。
行星球磨机选型中的几个常见误区
误区一：总罐容等于单次有效处理量
如前文所述，有效加工量通常只有罐容的 30%~50%，其余空间被磨球占据，还要留出气体缓冲空间，防止球磨罐在高速运行中因热膨胀导致泄漏。以 XQM-20（总罐容 20L，可配 2~5L 球磨罐 4 只）为例，实际单批次有效加工量约 2.5~5L，而非 20L。
误区二：转速越高研磨效率就越高
存在一个临界转速概念：当公转转速超过临界值后，离心力会使磨球紧贴罐壁而不再做有效碰撞，研磨效率反而下降。实际工艺开发时，需要通过阶梯实验找到特定物料的最佳转速窗口，而不是一味追求最高转速。
误区三：球磨罐越大越好
大球磨罐需要更多磨球充填，每次清洗磨罐和更换物料的时间也更长。对于高价值材料的小批量研发，用 XQM-4 配 250ml 罐远比用 XQM-40 配 5L 罐合算，且小罐更容易精确控制球料比。
误区四：忽视磨球的球料比
磨球质量与物料质量之比（球料比）直接影响研磨效率。过低的球料比导致磨球碰撞概率不足；过高则浪费磨球且增加发热。常规湿法研磨的球料比在 5:1~10:1 之间，干法研磨通常高一些。这个参数需要根据物料特性进行实验优化，不能直接套用通用参数。
磨球材质与粒度对研磨结果的影响
行星球磨机的研磨效果，设备硬件只提供能量输入，磨球才是执行研磨的介质。磨球的选择通常从三个维度考量。
磨球直径
磨球直径决定了对物料的作用方式：大磨球（>5mm）产生较强的冲击力，适合粗粉碎，但最终粒度难以做得很细；小磨球（<1mm）以剪切和摩擦为主，适合超细研磨，但需要较长时间。实际操作中，常采用"分级研磨"策略：先用大球快速降低物料粒径，再换小球精研至目标粒度。
磨球密度
高密度磨球（如氧化锆，密度约 6g/cm³）在相同直径下动能更大，研磨效率高于低密度磨球（如氧化铝，密度约 3.9g/cm³）。但高密度也意味着更高的设备负荷，选择时需与设备额定承载匹配。
磨球填充量
通常，磨球填充量占球磨罐容积的 40%~60%。填充太少，球与球之间碰撞频率不足；填充太多，留给物料的空间不够，研磨效率同样下降。
维护与使用寿命管理
行星球磨机的日常维护集中在以下几个方面：
球磨罐的密封圈检查：密封圈是最易磨损的消耗部件，每次使用后应检查其完整性和弹性，发现老化或变形时及时更换，避免研磨介质泄漏。
齿轮箱润滑：XQM 系列齿轮箱使用固态润滑或液态油自润滑。液态油润滑机型需要按照使用手册的周期（通常每运行 500 小时）检查油位和油质，必要时更换润滑油。
磨球磨损监测：磨球在反复碰撞中会逐渐变小、变形，磨损后的磨球会影响研磨效率并成为样品污染源。定期称重检查磨球总量，磨损超过 10% 时应考虑补充或更换。
防松螺帽的紧固确认：每次安装球磨罐后，确认防松螺帽已按规定力矩紧固，避免高速运行时因振动松脱引发设备损坏或安全事故。
变频器散热：XQM 系列采用变频调速，变频器需要良好的通风散热环境。设备周围至少保留 30cm 空间，避免将设备安装在封闭柜体内或高温环境中。
六个需要在采购前确认的细节
采购行星球磨机时，以下几个细节在合同谈判和验收阶段经常被忽略，事后处理起来比较麻烦：
1. 球磨罐材质清单：确认标配球磨罐的材质（不锈钢 / 刚玉 / 氧化锆），以及需要额外采购的特殊材质罐型号和价格。
2. 真空球磨罐是否为标配：如果有真空研磨需求，确认真空罐是否在报价范围内，以及适配的规格范围。
3. 电气接口规格：XQM-20 以上需要 380V 三相电，需提前确认安装现场的配电条件和接口类型。
4. 设备运输与就位：XQM-60 以上设备重量超过 900kg，搬运和就位需要叉车或吊装设备，确认用户方是否具备相应条件。
5. 售后响应范围：行星球磨机的核心易损件包括密封圈、磨球、齿轮；了解供应商是否能提供本地化服务和零件库存。
6. 设备噪声与安装位置：标称噪声在 60~68dB，接近普通办公室的环境噪声上限。如果设备安装在有人员长期工作的空间内，建议考虑隔声处理或将设备安置在独立的设备间。
从实验室到小批量生产的过渡路径
XQM 系列产品线的规划本身就是为工艺开发到规模化生产的过渡路径设计的。一个典型的应用场景演进如下：
工艺开发阶段：使用 XQM-2 或 XQM-4 配小容积球磨罐，以最低物料成本筛选球磨时间、转速、球料比、磨球材质等关键工艺参数。四罐同步的特性允许在单次实验中对比多个参数组合。
中试验证阶段：工艺参数确定后，切换到 XQM-20 或 XQM-40 进行放大验证，确认工艺参数在更大批量下的适应性，并修正放大效应（大型设备因转速和罐壁厚度的变化，研磨效率与小型设备存在差异，需要重新优化）。
小批量生产阶段：XQM-60 或 XQM-100 可支持单批次数公斤到十公斤量级的粉体制备，适合新产品上市初期的供货需求，在规模扩大到需要专用生产线之前作为过渡方案使用。
三个阶段使用同一品牌同一系列的设备，有助于减少工艺参数迁移时的不确定性，供应商也能提供连贯的技术支持。
行星球磨机选型的本质是在研磨能量输入、批量规模、物料特性和预算之间找到平衡点。XQM 系列从 2L 到 100L 的完整覆盖，使同一产品线能够服务从高校研究生实验到企业中试车间的多种场景，这是它在行星球磨机市场中被广泛选用的主要原因。选型时抓住三个核心参数：单次有效处理量、目标粒度、是否需要真空气氛，大多数情况下可以快速缩小备选范围。
如需了解湖南粉体装备研究院有限公司 XQM 系列的更多技术资料或定制规格，可访问产品详情页或通过官网联系技术支持团队。
