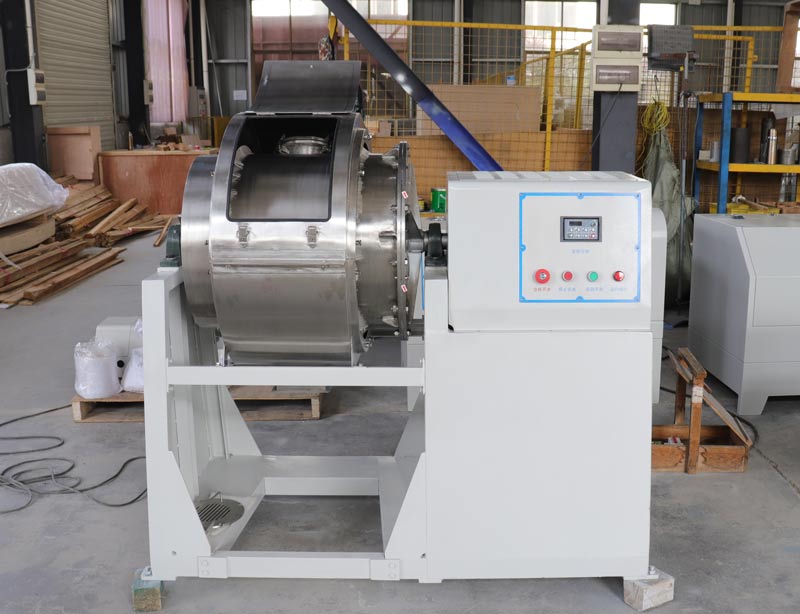

轻型滚筒球磨机（QM-100 / 不锈钢筒衬氧化锆）
基础概念篇
什么是滚筒球磨机？它的基本结构是怎样的？
滚筒球磨机是一种经典的粉体加工设备，通过水平放置的旋转筒体带动研磨介质对物料实施冲击和摩擦作用。其核心结构包括传动系统、回转筒体、给料装置、卸料装置和支承装置五大组成部分。
筒体内衬有耐磨材料，并装有不同规格的研磨介质（钢球、陶瓷球等）。工作时，电机通过减速器带动筒体旋转，当转速达到一定值时，研磨介质和物料随筒壁上升至一定高度后抛落，产生冲击破碎和研磨作用。这种设备以其结构简单、操作方便、处理量大的特点，在矿山、水泥、冶金等行业得到广泛应用。
滚筒球磨机与行星球磨机的主要区别是什么？
两者在工作原理和应用场景上存在显著差异：
- 运动方式：滚筒球磨机仅作单一旋转运动，而行星球磨机同时具有公转和自转
- 能量密度：行星球磨机的能量密度是滚筒式的数倍，研磨效率更高
- 适用范围：滚筒式适合大规模连续生产，行星式更适合实验室和小批量生产
- 粒度控制：行星球磨机能获得更均匀的粒度分布，滚筒式粒度分布相对较宽
- 设备成本：滚筒式结构简单，制造成本较低；行星式结构复杂，成本较高
工作原理与性能篇
滚筒球磨机的工作原理是什么？
滚筒球磨机的工作原理基于离心力和重力的平衡作用。当筒体旋转时，内装的研磨介质和物料在摩擦力的作用下随筒壁上升。当上升到一定高度后，重力大于离心力时，研磨介质和物料呈抛落状态下落。
在这个过程中，研磨介质对物料产生三种主要作用：
- 冲击作用：研磨介质从高处抛落时产生的冲击力
- 研磨作用：研磨介质滚动和滑动时产生的摩擦和挤压
- 剪切作用：不同层间的物料相互摩擦产生的剪切力
这三种作用的综合效果使物料逐渐细化，达到所需的粒度要求。
影响滚筒球磨机效率的关键因素有哪些？
影响球磨机效率的因素众多，主要包括：
- 转速：最佳转速一般为临界转速的65%-85%
- 研磨介质：材质、尺寸、填充率直接影响研磨效果
- 物料特性：硬度、密度、含水率等物理性质
- 装料量：适宜的装料量可提高能量利用率
- 筒体直径与长度：影响物料的停留时间和研磨路径
- 衬板形状：不同的提升条形状影响研磨介质的运动轨迹
什么是临界转速？如何计算？
临界转速是指筒体旋转时，研磨介质开始随筒体一起旋转而不下落的极限转速。计算公式为：
n₀ = 42.3/√D
其中：
- n₀为临界转速（r/min）
- D为筒体有效内径（m）
在实际操作中，工作转速通常取临界转速的65%-85%。转速过低时，研磨介质提升高度不足，冲击力小；转速过高时，研磨介质随筒体一起旋转，失去研磨作用。
设备选型与配置篇
如何选择合适的滚筒球磨机型号？
选择滚筒球磨机型号需要考虑以下因素：
- 处理能力需求：根据产量要求确定设备规格
- 物料特性：硬度、粒度、湿度等影响设备选型
- 产品粒度要求：不同型号的研磨细度范围不同
- 工艺要求：干法研磨与湿法研磨的设备配置不同
- 场地条件：设备尺寸与安装空间要匹配
- 投资预算：不同型号的设备价格差异较大
建议在选择前进行物料试验，获取准确的工艺参数，为设备选型提供科学依据。
研磨介质如何选择与配比？
研磨介质的选择直接影响研磨效果和生产成本：
-
材质选择：
- 高铬钢球：硬度高、耐磨性好，适合硬质物料
- 低铬钢球：成本较低，适合中等硬度物料
- 陶瓷球：无金属污染，适合特殊物料
- 氧化锆球：高密度、高硬度，用于超细研磨
-
尺寸配比：
- 大球（φ60-100mm）：主要用于冲击破碎
- 中球（φ30-60mm）：兼顾冲击与研磨
- 小球（φ10-30mm）：主要用于精细研磨
合理的级配比例通常为大球30%、中球40%、小球30%，具体比例应根据物料特性调整。
滚筒球磨机的功率如何计算？
滚筒球磨机的功率计算公式为：
P = K × G × √D
其中：
- P为所需功率（kW）
- K为经验系数（通常取0.8-1.2）
- G为研磨介质重量（t）
- D为筒体直径（m）
实际选型时还应考虑传动效率、启动负荷等因素，通常会在计算值基础上增加10%-15%的裕量。
操作与维护篇
滚筒球磨机的正确启动顺序是什么？
正确的启动顺序对设备寿命至关重要：
- 启动前检查：检查润滑系统、紧固部件、安全装置
- 空载启动：先启动球磨机，确认运行平稳
- 给料系统启动：待设备运行正常后启动给料机
- 逐步加料：从少量开始，逐步增加到正常给料量
- 运行监控：密切注意电流、温度、声音等参数
停机时应先停止给料，待筒体内物料基本排空后再停机。
日常维护需要注意哪些要点？
每日维护内容：
- 检查润滑系统油位、油压、油温
- 检查各部螺栓紧固情况
- 监听运行声音，发现异常及时处理
- 记录电流、温度等运行参数
定期维护项目：
- 每周检查衬板磨损情况
- 每月检查传动齿轮啮合情况
- 每季度清洗润滑系统
- 每年进行大修，更换易损件
常见故障及处理方法有哪些？
筒体异常振动：
- 原因：地基不稳、轴承损坏、齿轮啮合不良
- 处理：检查地基、更换轴承、调整齿轮间隙
产量突然下降：
- 原因：给料不足、研磨介质损耗、衬板磨损
- 处理：调整给料量、补充研磨介质、更换衬板
出料粒度变粗：
- 原因：研磨介质尺寸不当、给料粒度过大
- 处理：调整研磨介质级配、控制给料粒度
轴承温度过高：
- 原因：润滑不良、安装不当、负荷过大
- 处理：检查润滑系统、重新调整安装、降低负荷
应用与优化篇
滚筒球磨机在哪些行业应用最广泛？
滚筒球磨机在以下行业具有广泛应用：
- 矿山行业：金属矿、非金属矿的选矿粉碎
- 水泥行业：原料粉碎、熟料研磨
- 冶金行业：金属粉末制备、冶金原料处理
- 化工行业：颜料、涂料、农药的粉碎加工
- 电力行业：煤粉制备
- 建材行业：陶瓷原料、玻璃原料的制备
如何提高滚筒球磨机的生产效率？
优化操作参数：
- 控制合适的装料量，一般占筒体容积的25%-35%
- 选择最佳转速，确保研磨介质呈抛落状态
- 保持稳定的给料量和给料粒度
改进设备配置：
- 选用合适的衬板形状，提高提升能力
- 优化研磨介质级配，提高研磨效率
- 安装分级衬板，实现研磨介质的自动分级
工艺改进：
- 采用闭路研磨系统，提高系统效率
- 添加助磨剂，降低物料强度
- 控制适宜的研磨浓度（湿法研磨）
滚筒球磨机的节能措施有哪些？
设备方面：
- 采用高效电机和变频调速技术
- 使用节能型衬板和研磨介质
- 优化传动系统设计，减少能量损失
工艺方面：
- 精确控制装料量，避免能量浪费
- 采用多仓式设计，实现分级研磨
- 优化研磨系统配置，降低系统能耗
操作管理：
- 制定合理的操作规程
- 加强设备维护，保持最佳运行状态
- 定期进行能耗检测和分析
通过综合采取这些措施，可有效降低滚筒球磨机的能耗，提高经济效益。
