滚筒球磨机选型全攻略：QM系列从30L到2000L四款机型深度对比与行业应用

滚筒球磨机在粉体加工领域占据无可撼动的地位。这一判断并非夸大——仅陶瓷、涂料、矿产三大行业每年新增的球磨装机量，就足以说明其应用深度。但问题随之而来：市场上从5L到2000L的规格跨度极大，不同机型的内衬、调速方式、适用物料各有侧重，选错型号轻则降低研磨效率，重则损坏物料品质甚至设备本身。

本文聚焦湖南粉体装备研究院有限公司的QM系列滚筒球磨机，从工作原理切入，拆解四款核心机型的差异化定位，给出覆盖物料性质、产量需求、纯度要求的完整选型逻辑，并结合陶瓷、锂电、医药、化工四大行业的真实需求场景，帮助工程师和采购人员直接找到答案。

滚筒球磨机的核心工作原理：转动、抛落、碾压三位一体

能量传递机制：从电机到物料的每一步

滚筒球磨机的研磨效果本质上取决于研磨介质对物料施加能量的方式与效率。当筒体在驱动装置带动下旋转，内部的研磨球和物料随筒壁提升至一定高度。这个"提升高度"至关重要——过低，研磨球仅在筒底滚动，以摩擦为主，冲击力弱；过高（超过临界转速），研磨球贴壁旋转，几乎丧失研磨能力。

工程上将最佳转速区间定义为临界转速的60%~80%。在此区间内，研磨球沿抛物线轨迹脱离筒壁，以最大动能砸向物料，同时伴随滚动和滑动产生的摩擦、剪切力，形成冲击-碾压-剪切三重作用叠加的研磨机制。

这一机制决定了滚筒球磨机在以下场景中具备不可替代性：

• 需要同时处理粗粉磨和细粉磨的连续工序
• 大批量物料的低成本研磨作业
• 对研磨介质污染容忍度较高的非精密材料加工

干磨与湿磨：两种工艺路线的本质区别

干磨是指物料在无液态介质的条件下直接被研磨球冲击粉碎，产品为干燥粉末，适合对水分敏感的物料（如某些活性材料、部分陶瓷前驱体）以及后续工序需要干粉的场合。

湿磨则将物料悬浮于水或有机溶剂中，形成浆料后进行研磨。湿磨的优势在于：液态介质起润滑和分散作用，研磨效率更高；物料不易团聚，粒度分布更窄；温度控制更为平稳，减少热敏物料的性质变化。陶瓷釉料、锂电池正极材料的研磨普遍采用湿磨工艺。

湖南粉体装备研究院有限公司的QM系列滚筒球磨机，全线支持干磨和湿磨双工艺切换，用户可根据工序需求灵活选择，无需更换设备。

QM系列四款机型：定位差异与核心参数全解析

机型矩阵：从实验室到大型生产线的完整覆盖

湖南粉体QM系列共设四款机型，分别面向不同量级的应用场景。以下是四款机型的核心定位对比：

从产品线布局来看，湖南粉体QM系列覆盖了从"5L台式实验机"到"2000L工业生产机"的完整需求层次，四款机型之间并非简单的大小之分，而是在内衬材质、驱动结构、调速方式、污染控制等维度各有侧重。

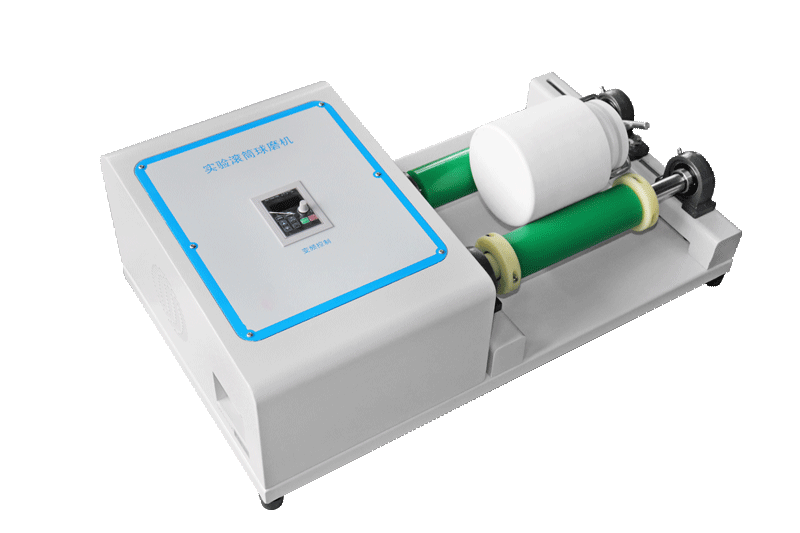

实验室滚筒球磨机（QM-5/QM-15）：台式紧凑型，研发首选

产品图片

结构特点与技术参数

实验室滚筒球磨机是QM系列中体积最小的台式机型，专为研究机构、高校实验室和企业R&D部门设计。QM-5和QM-15两款型号的核心参数如下：

这款机型最大的结构优势在于辊轴间距可调。通过调整从动胶辊的位置，可以兼容一定外径范围内的多种球磨罐，用户无需为每种规格专门配置驱动平台。换罐操作极为便捷，多配方轮换研磨时效率显著提升。

适用场景深度分析

实验室型的核心价值不在于产量，而在于低成本验证工艺可行性。在新配方开发阶段，工程师需要快速对比不同研磨介质、不同转速、不同时间参数下的粒度分布结果。台式机的小批量特性（5L/15L容积）意味着每批次物料消耗极低，迭代成本可控。

典型应用领域：

• 电子材料：磁性材料（铁氧体粉、钕铁硼前驱体）的配方验证
• 生物医药：活性原料小批量研磨，初步评估研磨工艺对药效成分的影响
• 新型材料：纳米复合材料的初步球磨分散试验
• 陶瓷釉浆：新釉色配方的小批量试验研磨

值得注意的是：台式实验机的研磨效果与大型工业机之间存在一定的放大因子差异，在将实验室工艺参数向工业化转移时，需结合设备规格系数进行适当调整。

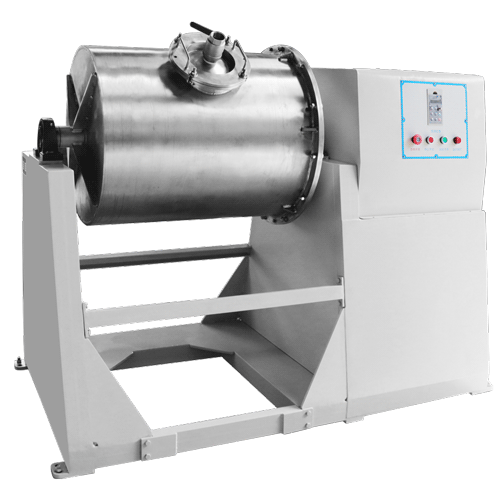

轻型滚筒球磨机：中小批量生产的效率优选

产品图片

全系规格参数

轻型滚筒球磨机在QM系列中定位"柔性中小批量生产"，覆盖30L至2000L的完整容积区间：

从参数表中可以读出几个关键规律：

① 转速随容积增大而降低：从QM-30L的最高60rpm，逐步降至QM-1000L/2000L的最高34rpm。这是物理必然——筒体直径增大，相同线速度对应的转速必然降低，以维持研磨球的最佳运动轨迹。

② 进料粒度分段设计：≤5mm（小型）、≤10mm（中型）、≤20mm（大型），进料粒度要求随容积增大而宽松，与筒体内研磨介质的尺寸匹配相关。

③ 装料量约为容积的35%：QM-30L的35%装料率、QM-2000L约35%的装料率保持高度一致，这是滚筒球磨机的工程经验值，确保研磨介质与物料的充分接触。

④ 电源分界线在50L：50L及以下适用单相220V，方便中小企业或实验室直接使用普通工业插座；50L以上需三相380V，对应正式厂房工业供电。

内衬材质配置方案

轻型滚筒球磨机的桶体材质分为碳钢和不锈钢两种基础选项，内衬则提供多种定制选择：

• 尼龙聚氨酯内衬：弹性好，减少研磨介质对筒体的冲击噪音，适合对金属污染有轻微限制的场合
• 聚四氟乙烯（PTFE）内衬：化学惰性极强，适合强酸强碱物料或有机溶剂湿磨
• 刚玉陶瓷内衬：硬度高（莫氏9级），耐磨性优异，适合高硬度矿物研磨
• 高耐磨聚氨酯内衬：综合耐磨和缓冲性能，适合中等硬度物料的大批量研磨
• 合金钢内衬：适合矿产、冶金等对金属铁引入不敏感的场合，成本低、耐冲击

内衬材质的选择直接影响产品纯度和设备使用寿命，建议在选型时同步确认物料的硬度（莫氏硬度）、化学特性（pH值、有无强腐蚀性）以及对金属离子的容忍度。

调速方式：变频无级调速 vs 固定转速

轻型系列提供两种调速配置：

变频无级调速型（A型）：配置变频控制器，转速可在20～最高转速之间连续调节。优势是可以根据物料的研磨阶段灵活调整转速——开始阶段可适当提高转速加快粗粉碎，进入细磨阶段降低转速确保粒度均匀性。适合多品种切换生产、工艺参数需要频繁调整的场合。

固定转速型（B型）：工作转速固定，结构更简单，维护成本更低。适合单一物料连续生产、工艺参数已经固化的场合。在同等价位下，固定转速型可以选择功率更大的电机规格，提升研磨能力。

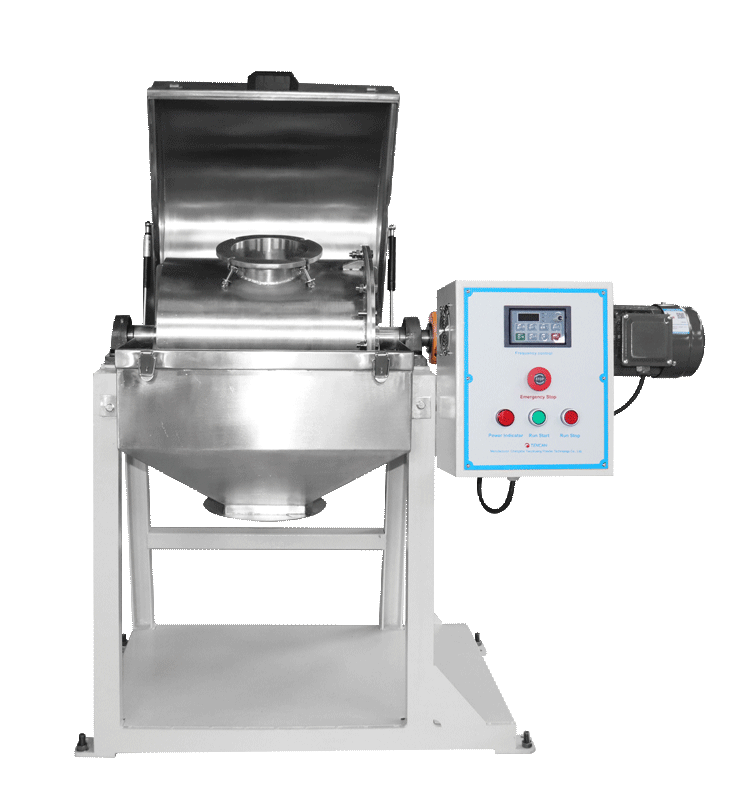

小型陶瓷滚筒球磨机：高纯度场景的专属解决方案

产品图片

陶瓷内衬的核心价值

小型陶瓷滚筒球磨机是QM系列中专为高纯度、低污染需求场景设计的专用机型。其最核心的差异化特征是内置氧化铝刚玉陶瓷或氧化锆陶瓷内衬，配合同材质研磨球，形成从容器到介质全链路的防污染体系。

为什么高纯度场景必须考虑内衬材质？原因在于研磨过程中不可避免存在"介质磨损溶入"效应。普通钢制或合金内衬在研磨过程中会产生微量铁元素或其他金属离子混入产品。对于电子陶瓷（如MLCC用BaTiO₃粉）、医药活性成分、锂电正极材料等对金属杂质有严格限制的物料，即便是微量的铁污染也会导致产品性能大幅下降甚至报废。

氧化锆陶瓷内衬的莫氏硬度约为8.5，同时具备极低的磨耗率，在湿磨研磨过程中引入的Zr离子量极低（ppm级），可满足大多数高端电子和能源材料的纯度要求。

全系规格参数

注：QM-30L的出料粒度参考值≥300μm，为粗磨基准值；实际细磨可达更细粒度，需结合研磨时间和转速组合调整。内衬可选范围：25～2000L，型号选择以用户产量需求为准。

自动卸料功能：连续生产的效率加成

陶瓷型专配自动卸料机型选项。在自动卸料配置下，研磨完成后筒体自动旋转至卸料位置，料球分离机构启动，物料从出料口排出，研磨球留在筒内，无需人工干预。

这一设计在以下场景中显著提升生产效率：

• 单班多批次轮换研磨（每批次研磨时间2～4小时，每日可完成多批次）
• 操作人员兼顾多台设备时，无需在设备旁守候卸料
• 有机溶剂湿磨场合，自动卸料减少人员接触有机溶剂的机会，提升操作安全性

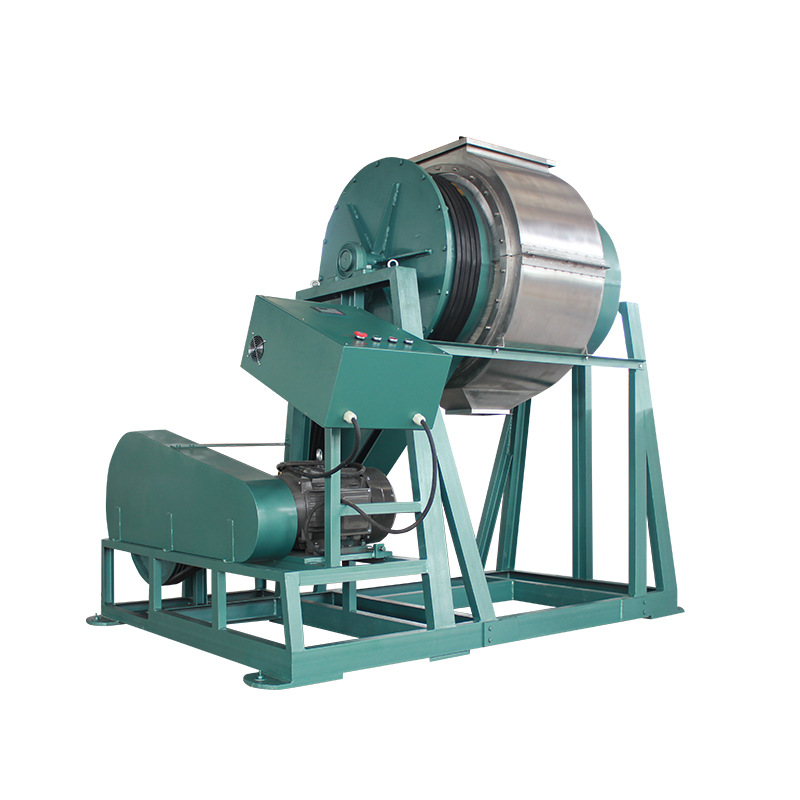

大型滚筒球磨机：规模化生产的主力装备

产品图片

工业化规模的技术考量

大型滚筒球磨机是QM系列中面向规模化、工业化连续生产的主力机型。与轻型和陶瓷型相比，大型机在筒体结构强度、驱动系统、进出料方式上均针对大容量、重载工况进行了专项优化。

磨桶材质提供碳钢和不锈钢两种选择，内衬同样支持合金钢、刚玉陶瓷、氧化锆、高耐磨聚氨酯等多种方案。在矿产、冶金、建材等对物料纯度要求相对宽松的行业，碳钢桶体配合合金钢内衬是最经济的选择；在化工、电子材料等行业，则更多采用不锈钢桶体配合陶瓷或聚四氟乙烯内衬。

大型机选型的五个关键决策点

① 确定设计产能：以日产量为基准，结合每批次研磨时间（通常4～24小时），反推所需筒体容积。经验公式：日产量 ÷（24小时 ÷ 每批次时间）÷ 0.35（装料率）= 所需最小容积（L）。

② 评估进料粒度：大型机（1000L以上）支持≤20mm进料，省去中间破碎环节；300～500L机型进料粒度≤10mm，可能需要前段颚式破碎机预处理原料。

③ 选择内衬材质：根据物料莫氏硬度和化学特性选择。莫氏硬度6以下的物料可选聚氨酯内衬；6～8的物料推荐刚玉内衬；8以上的硬质矿物建议氧化锆或合金钢内衬。

④ 确认供电条件：100L以上需三相380V供电，大型厂房通常满足此条件；改造旧厂房时需提前评估配电容量，2000L机型电机功率22kW，配电柜容量需留足余量。

⑤ 规划辅助系统：大型机配套自动卸料机构、进料输送设备、出料泵送或重力流转系统时，整体工艺流线的布局需提前规划，预留足够的设备安装和检修空间。

四款机型横向对比：一张表找准选型方向

行业应用深度解析

陶瓷行业：釉料研磨与原料粉碎的双重需求

陶瓷行业对滚筒球磨机的需求覆盖从原料破碎到釉料研磨的全工序链条。原料破碎阶段（高岭土、长石、石英等），进料粒度通常在5～20mm，需要大容积机型（300L～2000L）完成从粗粒到中等粒度的初步研磨，此阶段对物料纯度要求不高，轻型或大型机型配合耐磨衬板是主流选择。

釉料研磨阶段则完全不同。釉料中含有着色金属氧化物（如氧化钴、氧化铁等），对污染敏感，且釉料的细度直接影响烧成后釉面的光滑度和色彩均匀性。这个阶段，小型陶瓷滚筒球磨机配合氧化铝或氧化锆研磨球是标配方案。湿法研磨（以水为介质）可将釉料中固体颗粒研磨至10～50μm范围，确保施釉均匀性。

锂电池材料：正极材料研磨分散的严格要求

锂电行业对球磨设备的需求集中在正极材料前驱体（如碳酸锂、磷酸铁、三元前驱体）以及碳负极材料的研磨分散。这类物料的共同特点是：对金属离子污染高度敏感（Fe、Cr等离子会影响电池循环性能），同时需要控制粒度分布（D50通常要求1～10μm，分布窄），并且部分材料有防水或防空气接触的需求。

针对这一场景，湖南粉体QM系列陶瓷型的方案建议如下：

• 选择氧化锆内衬配合氧化锆研磨球（Zr离子溶入量低，不影响电池性能）
• 采用湿磨工艺，以NMP（N-甲基吡咯烷酮）或去离子水为溶剂
• 容积选择：小批量研发选QM-30L～100L，量产阶段通常选300L～1000L并多台并联

正极材料研磨完成后，需经过压滤或喷雾干燥工序。研磨阶段的粒度控制直接影响后续工序效率，良好的研磨粒度分布可缩短喷雾干燥时间20%～30%。

医药行业：GMP要求下的研磨装备选型

医药行业的球磨机选型需要额外考量GMP（药品生产质量管理规范）合规性要求，主要体现在：

材质认证：直接接触药品的所有零部件（内衬、研磨球、密封件）必须符合食品级或药品级材质标准。316L不锈钢、氧化铝陶瓷、氧化锆陶瓷均可满足；橡胶密封件需使用硅橡胶或EPDM。

清洁验证：设备设计应便于清洁和检验，避免物料残留在死角。QM系列的大开口设计和可拆卸内衬结构有助于满足清洁验证要求。

可溯源性：设备材质证书、检测报告需要完整存档，以备监管机构审查。

批次一致性：通过固定工艺参数（转速、时间、装料量）确保每批产品的粒度分布高度一致。变频调速型（A型）可通过程序锁定参数，消除人工调节的误差。

化工行业：多品种切换与防腐蚀需求的平衡

化工行业使用球磨机主要用于无机矿物填料（碳酸钙、硫酸钡、滑石粉等）、颜料以及功能性化工添加剂的研磨。化工行业的特殊需求在于：

多品种切换频率高：同一台设备可能需要研磨数十种不同配方，换料时的清洗彻底性至关重要。带自动卸料和清洗接口的机型可大幅降低换料时间。

部分物料具有强腐蚀性：酸性或碱性物料（pH<4或pH>10）需要使用聚四氟乙烯（PTFE）或其他耐腐蚀内衬，避免筒体腐蚀导致的金属离子污染。

有机溶剂湿磨的安全性：涉及有机溶剂（甲苯、乙醇、丙酮等）的湿磨操作，设备需具备防爆设计或配置在防爆区域，同时内衬和密封材料需耐有机溶剂溶胀。

研磨介质选择：被忽视的核心变量

研磨球的材质选择逻辑

研磨介质（研磨球）的选择与内衬材质密切配套，但常被初次采购者忽略。研磨球的选择原则：

① 硬度匹配：研磨球的硬度应显著高于被研磨物料的硬度（一般高2～3个莫氏级别），否则研磨球磨损速度过快，磨耗产物大量混入物料。

② 内衬兼容：研磨球的硬度不能超过内衬材质太多，否则会加速内衬磨损。常见搭配：

• 氧化锆内衬 + 氧化锆球（高纯度方案，磨耗最小）
• 氧化铝内衬 + 氧化铝球（中等纯度，成本较低）
• 钢内衬 + 钢球（矿产/建材场景，不要求纯度）

③ 球径与粒度目标：球径越小，研磨产品粒度越细，但研磨时间相应延长。常见选配：

• 粗粉磨（目标粒度100～500μm）：球径20～40mm
• 细粉磨（目标粒度10～100μm）：球径10～20mm
• 超细磨（目标粒度<10μm）：球径3～10mm（通常需配合专用搅拌球磨机）

装球量与物料量的黄金比例

工程实践中，研磨球的装填量通常占筒体容积的40%～50%，物料（含溶剂）装填量约占30%～35%，总装填量控制在70%～80%以内。

以QM-300L为例：

• 研磨球：300L × 45% = 135L体积，根据球的比重折算重量
• 物料（干磨）：300L × 32% = 约96L
• 物料（湿磨）：固体物料 + 溶剂共约100L，固液比通常为1:1～1:1.5（重量比）

超出上述比例会导致研磨效率下降（过多物料形成缓冲层，削弱冲击力），或增加设备负载（过多研磨球加重电机和主轴负担）。

选型决策流程：五步确定最优配置

选型时应按照以下顺序逐步锁定配置，避免在价格和规格之间来回权衡的低效决策过程：

第一步：明确产量需求 确定月产量或日产量目标，考虑产能利用率（通常按80%计算），得出设备的有效日产能要求，进而推算出所需容积区间。

第二步：确认物料参数 收集物料的以下关键参数：莫氏硬度、化学特性（腐蚀性、有机溶剂相容性）、对金属杂质的容忍度（ppm级限值）、目标粒度（D50和D97要求）、干磨或湿磨偏好。

第三步：选择机型系列

• 纯研发 → 实验室型（QM-5/15）
• 中小批量多品种 → 轻型QM系列
• 高纯度或医药/电子材料 → 陶瓷型QM系列
• 大产量连续生产 → 大型QM系列

第四步：确定内衬和研磨介质方案 根据第二步的物料参数，从内衬材质矩阵中选择兼顾纯度要求和成本效益的方案。高纯度优先选氧化锆，中等纯度选氧化铝或聚氨酯，对纯度无要求选合金钢。

第五步：评估辅助配置 是否需要变频调速（多品种切换建议选）？是否需要自动卸料（批量生产建议选）？是否需要配套防尘罩（粉尘防护）？辅助配置在提高生产效率和安全性方面的价值，有时超过设备本体的成本差异。

一台配置得当的滚筒球磨机，使用寿命可达8～15年，而一台因选型不当频繁更换内衬或达不到粒度要求的设备，5年内的维修和产品返工成本往往超过一台新机的采购价。选型时多花一小时做充分的参数核对，是最划算的投资。

湖南粉体QM系列的核心竞争优势

全规格、全内衬的一站式配置能力

湖南粉体装备研究院有限公司的产品中心涵盖了从破碎到研磨到混合的完整粉体处理工艺链条。就QM系列滚筒球磨机而言，从台式实验机到2000L大型工业机的全覆盖，意味着一家供应商可以满足同一企业从研发到中试到量产的全生命周期需求，避免不同规格设备来自不同厂商带来的工艺参数兼容性问题。

多重内衬选配覆盖不同洁净度要求

不同内衬材质（碳钢、不锈钢、氧化铝陶瓷、氧化锆陶瓷、PTFE、聚氨酯、合金钢）的全系可选，使同一型号设备可以服务从矿产（无纯度要求）到电子材料（ppm级纯度要求）的跨越式应用场景。这种配置灵活性是该系列产品适应多行业需求的关键。

变频调速与固定转速的双线选择

实际生产中，"固定转速节省成本"和"变频调速提高灵活性"各有其价值场景。QM系列提供A（变频）和B（固定）双版本，用户可根据自身生产特点选择，不会因设备固有配置被迫妥协。

自动卸料机型减少人工依赖

带自动卸料功能的配置在多批次连续生产中，每批次可节省20～40分钟的人工卸料时间，对于24小时连续生产的工厂，全年累计节省操作时间超过600小时（以每日6批次计），相当于增加约1名操作工的生产能力。

常见问题解答

Q：滚筒球磨机和搅拌球磨机有什么本质区别？ A：滚筒球磨机依靠筒体旋转提升研磨介质，适合大容量、粗细磨结合的连续研磨；搅拌球磨机通过中心搅拌轴带动研磨介质旋转，能量密度更高，适合超细研磨（1～10μm以下）。两者并非竞争关系，而是互补——滚筒球磨机做初级研磨，搅拌球磨机做超细精磨，串联使用是许多高端粉体产品的标准工艺路线。

Q：如何判断研磨时间是否足够？ A：最直接的方法是在研磨过程中定期取样，用激光粒度仪检测D50变化曲线。当D50的变化速率趋于平缓（每小时变化量小于总变化量的5%），即可认为继续研磨的边际效益极低，可以停机。经验值：常见矿物物料湿磨至300μm以下通常需要4～8小时，至50μm以下需要12～24小时（具体取决于物料硬度和转速）。

Q：为什么研磨后物料粒度不均匀？ A：粒度分布不均匀的常见原因包括：研磨时间不足（部分物料未充分研磨）、进料粒度差异过大（大颗粒消耗过多研磨能量）、装料量超过最优比例（物料层过厚，底层物料过度研磨而顶层研磨不足）。建议先通过破碎机将进料粒度控制在规定范围内，再进行球磨，可显著改善粒度均匀性。

Q：QM系列是否支持定制特殊规格？ A：湖南粉体装备研究院有限公司支持非标定制，包括特殊容积规格、特殊内衬材质组合、集成温度控制等需求。定制方案需提前提供物料参数、产量要求和特殊工艺条件，由技术团队进行选型评估。

总结

无论是从5L台式机开始的新材料研发，还是2000L工业机支撑的规模化生产，滚筒球磨机的选型本质上都是一道产量-纯度-成本三角权衡题。湖南粉体QM系列通过四款机型、多种内衬配置、双调速方案的矩阵化产品布局，为不同行业、不同规模的粉体加工需求提供了覆盖面足够宽的解决方案。选型时把物料参数摸清楚、产量算明白、辅助配置想周全，一台选对的设备就是企业粉体产线长期稳定运行的基础。
