粉体筛分设备怎么选？三次元旋振筛与实验室振筛机全规格选型指南

粉末物料经过研磨或破碎之后，并不能直接进入下游工序——粒度分布宽、过粗或过细的物料往往导致产品批次性能不稳定，严重时甚至报废整批原料。筛分，正是粉体处理流程中不可跳过的质控环节。

三次元旋振筛与实验室振筛机，是粉体行业覆盖生产线和实验室两大场景的核心筛分装备。两类设备从工作原理到使用方式各有侧重，选错了不仅达不到筛分目标，还可能造成设备损耗、效率低下。本文从原理、参数、适用场景三个维度深入解析，帮助工程师和采购人员做出精准的设备决策。

一、为什么粉体筛分不能被忽略

粉体物料的粒度均匀性，直接影响下游工艺的稳定性。以锂电池正极材料为例，粒径D50偏差超过±2μm，就可能导致电极压实密度不均，进而影响电池内阻和循环寿命。在药品领域，颗粒粒度关系到溶出速率，是质检的硬性指标。即便是传统建材行业，水泥细度的微小变化也会直接影响水化速率与强度发展。

筛分工序的核心价值在于以下三点：

① 剔除不合格粒径物料：无论是研磨后残余的粗颗粒，还是过度粉碎产生的超细粒，都需要通过筛分剔除或归还返料。

② 粒径分级，提升产品附加值：同一批物料中不同粒径段有不同用途，分级筛分可以实现一料多用，提升整体价值。

③ 提升质量检测效率：实验室筛分机可快速获得粒度分布数据，为调整研磨工艺参数提供依据，代替人工手筛，节约分析时间。

湖南粉体装备研究院有限公司针对工业筛分和实验室检测两类需求，分别推出了三次元旋振筛ZS系列和小型实验室筛分机ZDS系列，两款产品共同构成了从研发检测到批量生产的完整筛分解决方案。

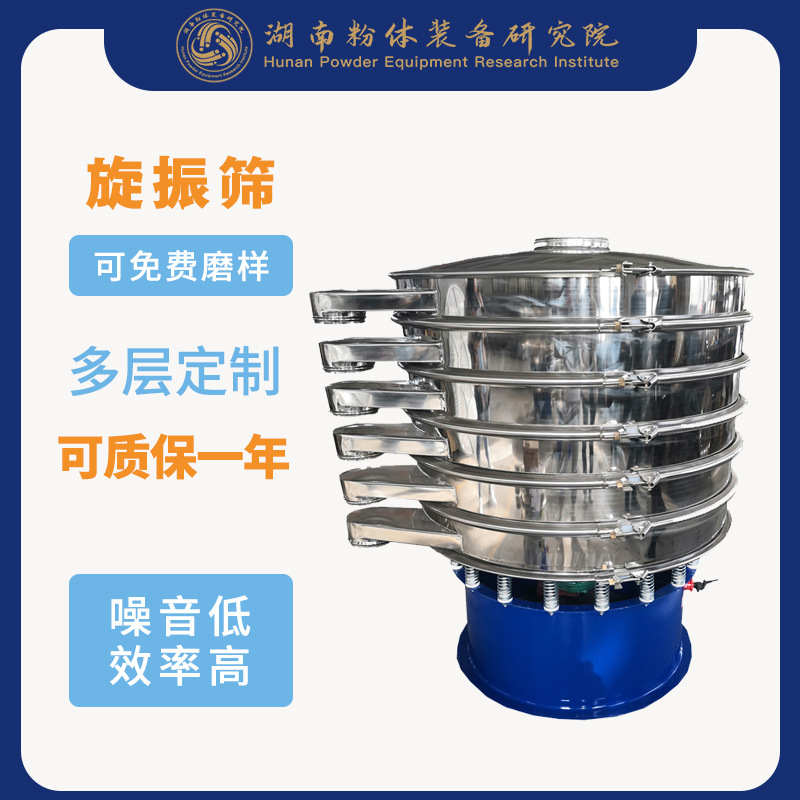

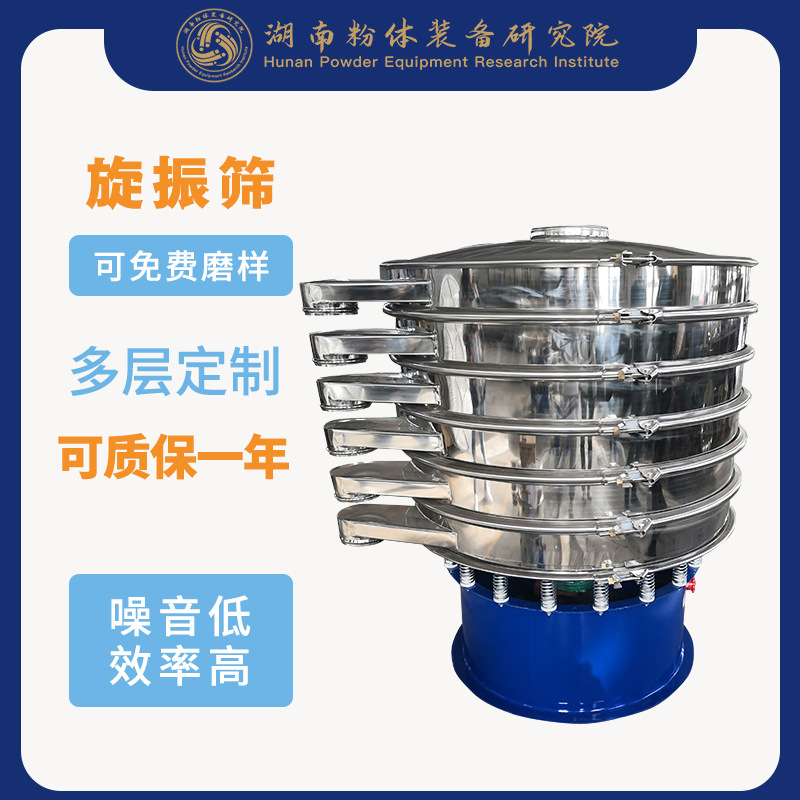

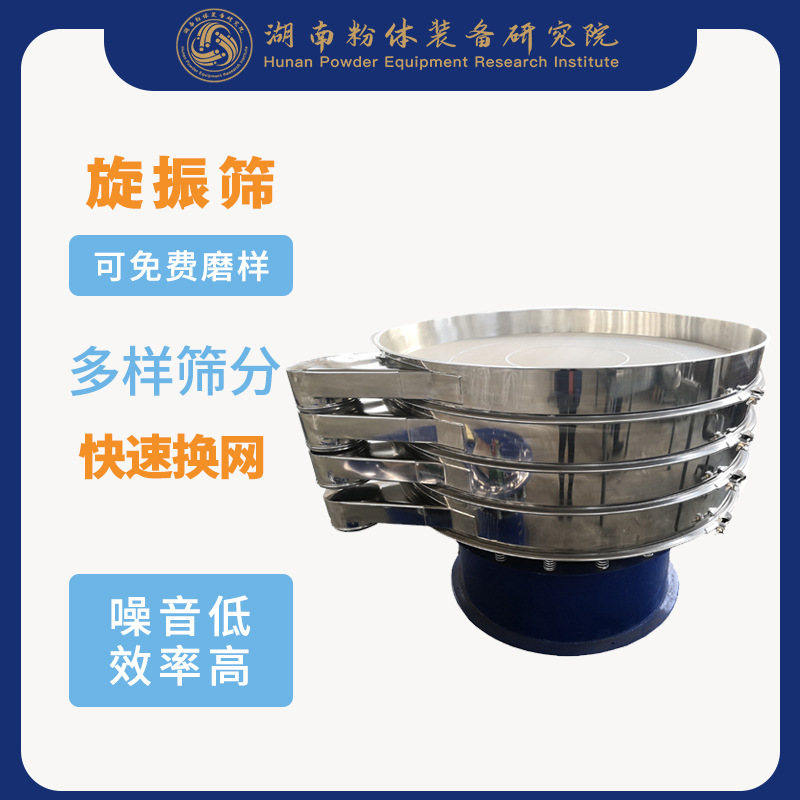

二、三次元旋振筛的工作原理与结构解析

2.1 什么是"三次元"运动

普通振动筛通常只有单一维度的振动——要么水平，要么垂直，物料的运动轨迹简单，筛分效果受限，尤其对于黏性物料或粒径接近筛孔的物料，容易出现堵网或漏筛。

三次元旋振筛的核心设计突破在于：通过立式电机轴两端安装偏心重锤，将电机的旋转运动分解为水平、垂直、倾斜三个方向的合成振动，使筛面上的物料呈现出螺旋推进式的运动轨迹。

这一运动模式带来了三个关键优势：

• 物料自动推进：颗粒从进料口螺旋滚动至排料口，不需要人工推料，连续出料效率高；
• 筛网自清洁：三维振动形成的弹跳效果能有效防止物料嵌入筛网，减少堵网概率；
• 相位角可调：通过调整上下偏心重锤的相位角，可以改变物料在筛面上的停留时间和运动速度，从而调控筛分精度与产量之间的平衡。

2.2 结构组成

三次元旋振筛的整体结构分为五大部分：

值得注意的是，筛框层数的可调性（1～5层）让同一台设备能够同时实现多粒径段的分级，这一点在需要多种粒度规格的场景中极具经济价值。

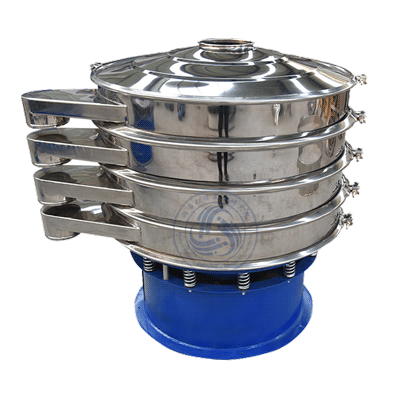

三、三次元旋振筛ZS系列全规格参数解析

三次元旋振筛ZS系列覆盖ZS-600至ZS-1800共六种规格，有效直径从560mm延伸至1750mm，满足从小批量试验到大规模工业连续生产的全谱需求。

3.1 ZS系列完整参数对照表

整个系列的振动频率统一为1440 r/min，双振幅保持在2～3 mm，这意味着六款型号的振动强度参数高度一致，工艺切换时无需重新调试振动参数，只需根据产量需求更换设备尺寸即可。

3.2 筛分面积与产量的关系

筛分面积是决定处理产量的核心参数。从ZS-600（0.23㎡）到ZS-1800（2.40㎡），面积增幅达10倍以上，而产量也随之呈正相关增长。在实际选型时，通常参考以下基准：

• ZS-600 / ZS-800：适合样品量每批次50kg以内的小试或中试阶段，安装占地小，灵活可移动；
• ZS-1000 / ZS-1200：适合生产线中间工序的连续筛分，日处理量300～800kg；
• ZS-1500 / ZS-1800：适合大宗矿粉、建材、化工原料的批量筛分，日处理量可达吨级以上。

3.3 筛网规格覆盖范围：0.02mm～50mm的全谱兼容

ZS系列的筛网规格从0.02mm（相当于标准800目）到50mm（粗筛），跨越了从超细粉到粗碎料的全部粒径区间。这意味着同一型号设备可通过更换筛网，适配从超细陶瓷粉（D50 10μm级）到中等粒径矿石颗粒的不同任务，无需采购多台专用设备，降低了固定资产投入。

需要特别注意的是，当目数超过400目（孔径<0.038mm）时，由于筛孔极细，需要搭配超声波防堵装置使用，以保持稳定的筛分效率，防止微细粉末堵塞网孔。

四、旋振筛的核心应用场景深度解析

4.1 化工与精细化工领域

化工粉体原料种类繁多，从催化剂载体（Al₂O₃、SiO₂）到碳酸钙、硫酸钡等无机填料，粒径需求各不相同。三次元旋振筛在化工领域的核心价值在于：

• 粒度均匀化：研磨后的化工粉体往往粒径分布宽，通过旋振筛分级，可将D50精度控制在更窄的区间；
• 除杂清洁：在原料混配前过滤异物和团聚体，防止下游工序卡料；
• 浆料过滤：ZS系列支持湿法筛分，可对化工浆料进行粒度过滤，去除凝胶颗粒。

化工生产环境往往要求设备防爆、耐腐蚀，ZS系列的全密封结构和可选的防爆电机配置，能满足有机溶剂场景的安全生产要求。

4.2 医药行业的GMP兼容性

医药领域对筛分设备有极高的洁净度要求，GMP规范明确规定：与药品直接接触的设备部件必须无毒、耐腐蚀、易清洁。

ZS系列旋振筛在医药应用中的关键设计优势包括：

• 接触物料部分可选316L不锈钢，耐强酸强碱，表面粗糙度Ra≤0.8μm，符合医药级清洁标准；
• 快拆式筛框设计，换网时无需工具，清洗验证操作时间大幅缩短；
• 全密封运行，防止粉尘飞扬，保护操作人员和外部环境。

药品原料粉体（如API、辅料）的粒度筛分记录是批次质量档案的重要组成部分，ZS系列稳定的85～95%筛分效率，能确保批次间数据的可重复性。

4.3 陶瓷与建材行业

陶瓷坯体原料（氧化铝、锆英石、高岭土等）需要严格的粒度控制以保证烧结均匀性。在陶瓷制备工序中，旋振筛通常部署在：

• 球磨出料后：对出磨浆料进行粗颗粒剔除，防止硬质颗粒损伤压制模具；
• 喷雾造粒前：确保入料浆料粒度均一，保证喷雾液滴稳定；
• 干压粉料筛分：对干法造粒粉体进行流动性分级，提升压制密度均匀性。

4.4 矿产与冶金领域

矿产物料的筛分处理量大、粒径分布宽，是旋振筛的传统主场。ZS-1500和ZS-1800凭借1.6㎡和2.4㎡的大筛分面积，以及50,000N的强振动力，能够胜任矿石粉体的大批量分级任务。

在有色金属选矿流程中，旋振筛通常作为磨矿分级回路的关键节点，将磨矿产品分为合格粒级（直接进入浮选）和返磨粒级（循环研磨），这对提升整体选矿效率至关重要。

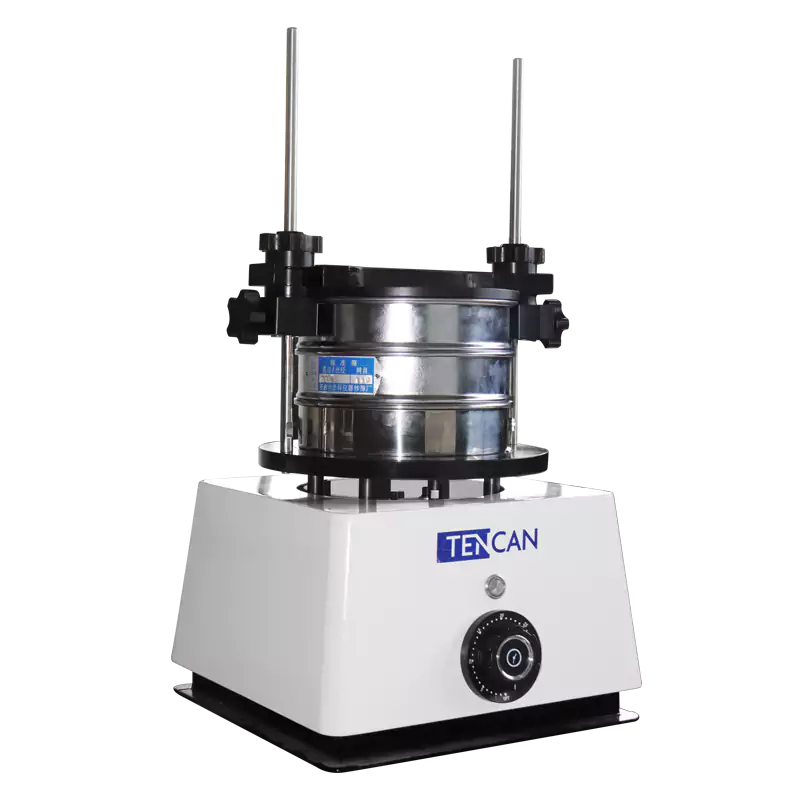

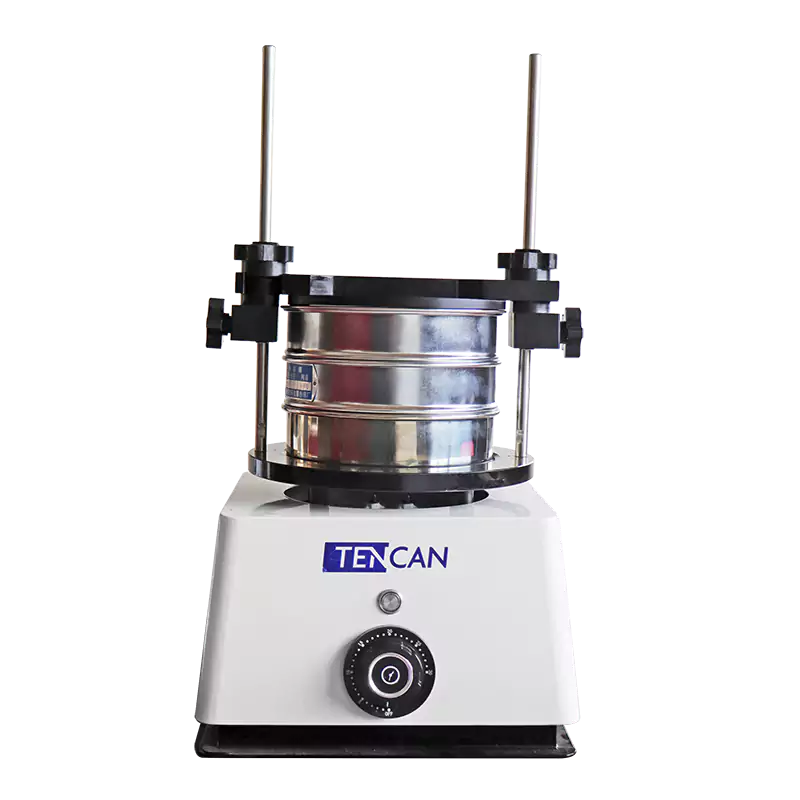

五、实验室振筛机ZDS系列：从检测到科研的精准粒度分析利器

与ZS系列面向工业生产不同，实验室振筛机ZDS系列专为实验室粒度分析和小批量检测设计，是科研院所、质检部门、材料开发实验室的标准配置之一。

5.1 ZDS系列核心参数

ZDS系列最具特色的参数是3000 r/min的振动频率，比工业级旋振筛（1440 r/min）高出一倍，这种高频低幅的振动模式特别适合实验室精密筛分——物料在高频振动下快速均匀分散，短时间内即可达到筛分终态，缩短了分析等待时间。

5.2 ZDS系列的四大设计亮点

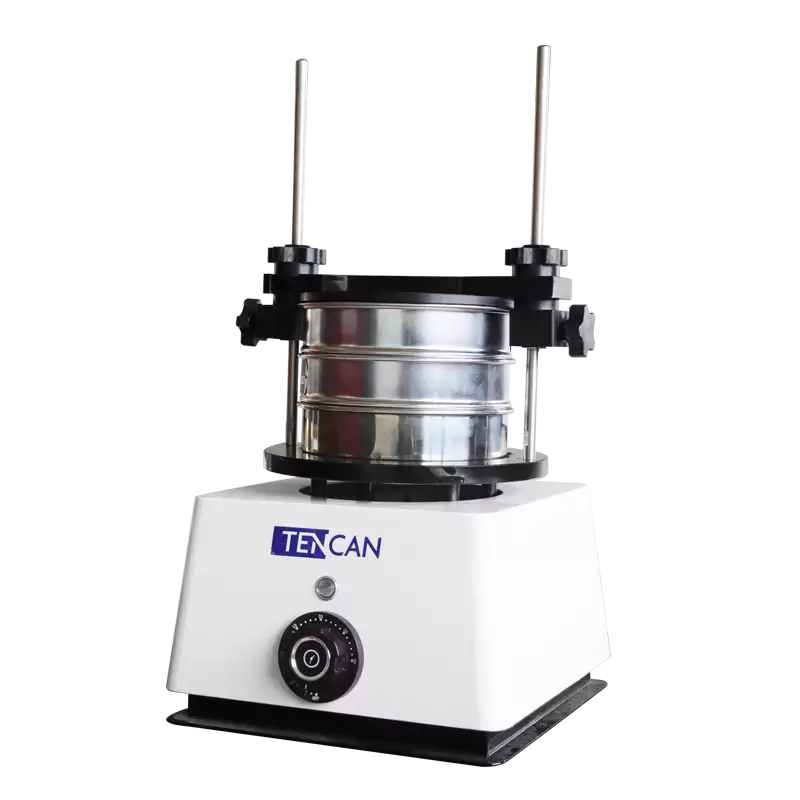

① 多层叠网，一次分析获取全粒度分布

ZDS系列支持最多7层标准检验筛叠放，从粗到细依次排列，样品一次投入即可获得完整的粒级分布数据，无需多次分别筛分。这对于需要绘制粒度分布曲线的科研工作者而言，效率提升显著。

② 自动定时控制，操作规范化

内置1～60分钟自动定时器，可按照标准方法（如GB/T 5330或ISO 3310）设置统一的筛分时间，确保不同批次、不同操作者之间的数据可比性。手工筛分因个体差异导致的数据偏差问题，在ZDS系列上得到了根本性解决。

③ 封闭式运行，防止粉末污染

振动过程中筛机处于密封状态，粉末不会飞扬到空气中。对于有毒性、刺激性或高活性的物料（如锂盐、活性药物成分），这一特性不仅保护了操作人员，也防止了周围环境的交叉污染。

④ 轻量化设计，灵活部署

整机重量仅30 kg，外形尺寸紧凑（340×340×670 mm），可以轻松放置在实验台上，也可以在洁净间、手套箱旁等受限空间灵活安装。插上标准单相220V电源即可运行，无需额外动力配套设施。

5.3 ZDS系列的典型使用场景

场景一：研磨工艺参数优化

在球磨、搅拌球磨研磨实验中，每次调整研磨时间或转速后，取样进行振筛分析，获得粒度分布的变化趋势。通过对比不同参数下的筛分数据，工程师可以精确定位最优研磨参数，减少盲目试验带来的时间和材料浪费。

场景二：原料进厂质量检验

采购的矿物原料或化工粉体，进厂时通过ZDS振筛机快速获得粒度分布报告，与供应商证书进行比对，作为收货质检的依据。

场景三：新材料研发的粒度表征

新型功能材料（如纳米复合材料的微米级前驱体、锂电正极材料前驱体）在合成阶段需要反复测定粒度，ZDS系列的高频振动和多层叠筛设计，能快速输出粒度分布数据，支持研发迭代。

场景四：标准化产品粒度验证

出厂产品按照客户合同或行业标准（如医药USP筛分标准）进行粒度验证，ZDS系列的定时控制和封闭运行确保了检测数据的合规性。

六、ZS旋振筛 vs ZDS振筛机：如何精准选型

两款产品定位不同，但在实际生产和科研场景中，两者往往配合使用——ZDS在实验室阶段确定筛分工艺参数，ZS在生产线上执行大规模筛分任务。

6.1 两款设备核心差异对比

6.2 选型决策树

当你面临以下需求时，选择ZS系列旋振筛：

• 生产线物料日处理量超过50 kg，需要连续进出料；
• 需要同时对多粒径段物料进行分级；
• 存在浆料湿法筛分需求；
• 要求设备与现有生产线实现物料自动传输对接。

当你面临以下需求时，选择ZDS实验室振筛机：

• 主要任务是粒度分布测定，单次样品量在2 kg以内；
• 需要获取完整的多粒径分布曲线数据；
• 应用场景是实验室、检测室或质检中心；
• 需要按照标准方法（ISO/GB/USP）进行标准化检测操作。

两者同时配备的典型场景：

粉体制备企业通常同时需要两款设备——研发部门用ZDS进行工艺开发和质量检验，生产部门用ZS系列实现批量生产筛分。这种搭配既保证了研发数据的精密性，又确保了生产过程的高效性。

七、影响筛分效率的五大关键因素

无论选择哪款设备，要在实际使用中获得最优的筛分效果，以下五个因素需要重点关注：

7.1 筛网目数的合理选择

筛网目数直接决定了分级粒径点。在选择筛网时，通常遵循以下原则：

• 安全余量原则：目标分离粒径应略大于筛网标称孔径的1.1～1.2倍，以应对网丝编织误差和物料形状不规则性；
• 避免极限目数：使用400目以上超细筛网时，需辅以超声波防堵装置，单独依靠振动难以维持稳定效率；
• 定期检验筛网：生产线上长期使用的筛网应定期用标准颗粒进行效率验证，发现破损或孔径扩大时及时更换。

7.2 物料特性的适配

不同物料的筛分难度差异显著：

• 自由流动粉末（球形颗粒、低黏性）：筛分效率高，接近理论值；
• 黏性或吸湿性物料：容易团聚堵网，需适当提高振动强度或加入超声波辅助；
• 纤维状物料：纤维容易嵌入网孔，需使用孔径更大的筛网并缩短连续运行时间；
• 密度差异大的混合物：由于不同密度颗粒的运动速度不同，分层效果好，有利于高效筛分。

7.3 投料量的控制

单次投料过多，物料在筛面上堆积厚度增加，下层颗粒难以接触筛网，筛分效率下降；投料过少，物料在筛面上分散不均，运动轨迹紊乱，同样降低效率。

经验值：筛面上物料铺展厚度控制在2～5cm为宜，具体数值需根据物料流动性和目标效率调整。

7.4 相位角与停留时间的调节

对于ZS系列旋振筛，上下偏心重锤的相位角是最重要的可调参数：

• 相位角越小（同向接近）：物料运动速度快，停留时间短，产量高但效率略降；
• 相位角越大（反向角度增大）：物料运动减缓，停留时间延长，筛分效率高但产量降低。

在新安装调试阶段，建议先以中等相位角（30°～45°）运行，根据出料粒度检测结果逐步优化，找到效率与产量的最优平衡点。

7.5 定期维护与筛网管理

筛分设备的维护重点集中在三个方面：

• 弹簧检查：每季度检查隔振弹簧的疲劳程度，发现弹性衰减时及时更换，防止振动传递异常；
• 电机轴承润滑：按说明书周期补充润滑脂，防止轴承过热损伤；
• 筛网张紧度维护：筛网安装后需保证适当张紧，过松会导致共振噪音和效率下降，过紧则容易造成网面提前疲劳断裂。

八、行业应用案例解析

8.1 锂电材料前驱体的粒度质控

锂电池正极材料制备中，三元前驱体（NMC）对D50和粒度分布D90/D10的控制要求极为严格。生产线通常在共沉淀反应釜出料后配置ZS系列旋振筛，将超粒径的团聚体和异物拦截在筛上层，确保进入干燥工序的前驱体粒度均匀。

质检部门同时配备ZDS实验室振筛机，对每批出料进行快速粒度检验，形成检验记录，支持产品溯源。

8.2 陶瓷氧化铝粉体的湿法筛分

氧化铝陶瓷球磨后通常以悬浮液形式出料，需要通过湿法旋振筛去除未充分研磨的粗颗粒。ZS系列旋振筛密封设计支持浆料连续筛分，筛上物可直接返回球磨机重磨，形成闭路循环，有效减少物料损耗。

对于0.1～1μm粒径段的超细氧化铝浆料，选用ZS-600或ZS-800搭配300～600目超细筛网，结合超声波防堵装置，筛分效率可稳定维持在85%以上。

8.3 医药原料颗粒的GMP筛分

在固体制剂生产线上，ZS系列旋振筛通常部署在制粒机出口，对湿法制粒产品进行整粒（控制颗粒大小和形状），确保后续压片或填充硬胶囊时颗粒流动性和装量均匀性。

整粒后的颗粒通过ZDS振筛机进行粒度分析，对应标准中规定的粒度分布指标，形成质量放行记录。这套"ZS生产+ZDS检验"的配置，在医药行业已成为常见的标准化方案。

8.4 化工粉体催化剂载体筛分

催化剂载体（如γ-Al₂O₃、SiO₂）的粒径分布对催化活性有直接影响：过细颗粒堆积床层压降大，过粗颗粒比表面积小，活性点位减少。通过ZS系列旋振筛进行严格分级，可以精确控制催化剂载体的粒径窗口（如0.5～2mm），提升催化反应效率。

九、购买旋振筛前需要回答的六个问题

在正式启动采购流程前，以下六个问题的答案将直接决定选型方向和配置清单：

Q1：物料的物理特性是什么？ 流动性、密度、黏性、吸湿性、是否含静电——这些特性决定了需要哪些辅助装置（超声波、防静电接地、密封等级等）。

Q2：目标粒径分离点是多少？ 明确需要分离的粒径点，对应选择合适目数的筛网，同时评估筛网精度能否满足工艺要求。

Q3：需要几个粒径分级段？ 如果需要同时分成三个粒级，则至少需要配置2层筛网（最小粒级+中间粒级+粗粒级）。

Q4：处理量是多少？ 按小时产量选择对应规格，留出20%～30%的产量余量，防止高峰期产能不足。

Q5：是否有防爆或GMP要求？ 特殊行业（化工易燃环境、制药GMP洁净区）需要明确指出，以配置对应的防爆电机或医药级材质配件。

Q6：湿法还是干法筛分？ 湿法筛分需要设备具备防液体渗漏的密封结构，并且排料口需匹配后续固液分离设备。

十、湖南粉体装备研究院有限公司筛分设备的选购服务

湖南粉体装备研究院有限公司筛分设备产品中心提供ZS系列和ZDS系列的完整选型咨询服务，工程师团队可根据用户提供的物料特性、产量需求和安装条件，输出针对性的选型建议和配置方案。

对于有特殊工况需求的用户（如超细粉体高目数筛分、有机溶剂环境等），可提供定制化的配置方案和现场测试服务，确保设备到达现场后能够稳定实现预期筛分效果。

从研磨到筛分，完整的粉体处理解决方案是产品品质稳定性的根本保障。了解更多湖南粉体装备研究院有限公司筛分设备产品信息，选择适合您工况的精准筛分方案。

一台筛分设备，连接的是每一批粉体原料从研磨工序到下游应用的质量桥梁——选对设备，就是在每一批物料中守住品质的底线。
