净化系统手套箱水氧控制在1ppm以下背后的技术逻辑

为什么对水氧敏感物料必须用它

在材料科学研究和工业生产中，有一类特殊物料——它们对环境中的水分和氧气极度敏感，稍有接触就会发生氧化、水解或性质改变，导致实验失败甚至产品报废。

锂离子电池正极材料在大气环境中放置超过30分钟，容量衰减可能超过5%；金属有机框架材料（MOF）合成过程中如果氧含量超标，孔结构会完全坍塌；钙钛矿太阳能电池的核心层材料，从手套箱取出后接触空气，效率可能在数小时内下降一半。

这些场景有一个共同点：必须在水氧含量低于1ppm的惰性气氛环境中完成所有操作。普通的有机玻璃手套箱或不锈钢手套箱，如果缺乏主动净化系统，仅仅依靠反复抽换气，水氧指标很难长期稳定在1ppm以下，更无法实现连续运行中的自动维持。

这正是净化系统手套箱存在的核心价值——它不仅仅是一个密闭容器，更是一套集气体净化、实时监测、自动循环、安全保护于一体的惰性气氛工作站。

净化系统手套箱的核心工作原理

气体净化循环的四个阶段

净化系统手套箱的核心在于"气体净化系统"，其工作逻辑可以分为四个连续阶段：

第一阶段：吸气与分析。 箱体内的气体被持续吸入净化柱，在此之前，水氧分析仪已经实时反馈当前箱体内的H₂O和O₂浓度数值。美国MICHELL品牌的水分分析仪精度达到0.1ppm，量程覆盖0~1000ppm；美国AII品牌的氧变送器同样达到0.1ppm精度。这意味着系统能以0.1ppm的分辨率感知环境变化。

第二阶段：除水。 气体进入净化柱后，首先经过美国UOP生产的高效吸水材料。这种材料具有极高的比表面积和选择性吸附能力，能够将气流中的水分捕获并固定。与普通的分子筛或硅胶不同，UOP材料在吸附饱和后可以通过加热惰性气体（再生气体为工作气体与氢气的混合气）实现原位还原，恢复吸附能力，无需更换。

第三阶段：除氧。 经过除水后的气体进入除氧环节，净化柱中填充的是德国BASF除氧材料。这种材料通过催化氧化反应将氧气转化为二氧化碳，随后二氧化碳和其他微量杂质在后续环节被进一步去除。BASF除氧材料的优势在于可在常温常压下工作，不需要高温加热，能耗低且运行稳定。

第四阶段：气体回送与压力平衡。 净化后的气体被送回箱体，同时系统通过压力传感仪（量程-2500~2500Pa）实时监控箱体内气压，通过脚踏控制器或自动阀门补充或排出气体，将气压维持在设定范围内（承压范围±3000Pa）。

这种"吸气—净化—回送"的循环是持续进行的。只要设备处于运行状态，箱体内的气体每经过一段时间就会被完整净化一次，从而实现水氧含量的长期稳定。

水氧指标的严苛意义

为什么是1ppm？这个数值并非随意设定，而是大量实验验证得出的临界值。

对于锂离子电池而言，电解液中的六氟磷酸锂（LiPF₆）对水分极度敏感，与水反应生成氢氟酸（HF），腐蚀正极材料和集流体。研究表明，当环境水分超过3ppm时，NCM三元材料的首次放电容量就会出现可观测的衰减；当环境氧含量超过5ppm时，富锂锰基材料的电压衰减显著加速。将指标控制在1ppm以下，实际上留出了安全余量。

对于钙钛矿太阳能电池，氧和水的存在会诱导晶界处的离子迁移，形成永久性的性能衰减通道。在1ppm以下的环境中制备的钙钛矿层，其光电转换效率比在10ppm环境中制备的样品高出15%以上，且衰减速度显著降低。

GBP系列全型号参数横向对比

湖南粉体装备研究院有限公司的GBP系列净化系统手套箱，按照箱体长度分为A、B、C三大类别，共计15款标准型号，可满足从个人研究到中试放大的不同需求。

A类（箱体长度1200mm）型号详解

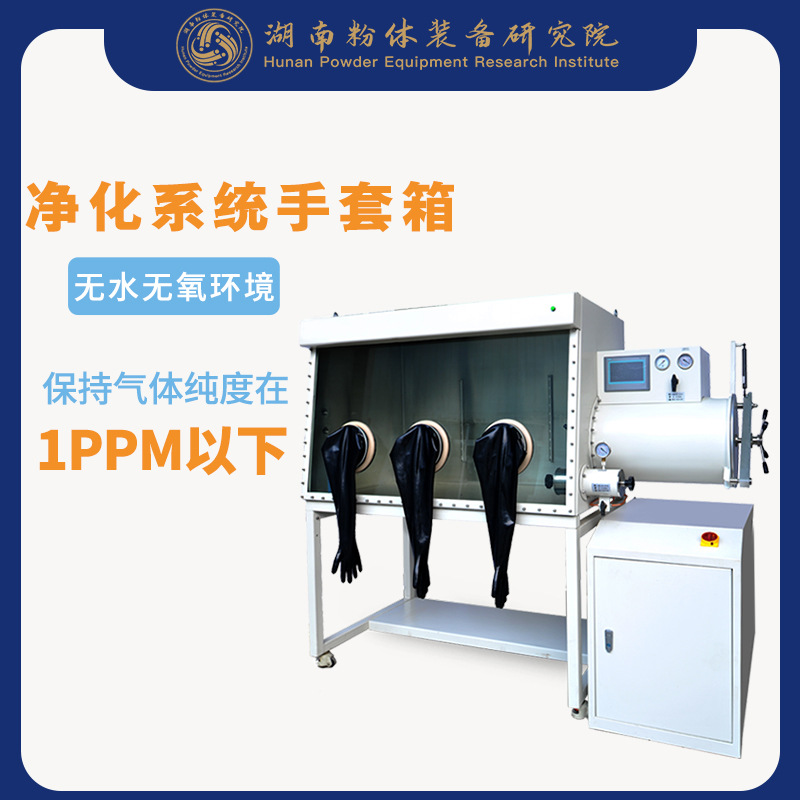

A类机型箱体长度1200mm，宽度分别为800mm、1000mm两种，适合单人操作或空间有限的研究场景。

A类机型的机架高度为900mm，配备万向脚轮，可方便地在实验室内移动。右段机架内部集成了净化系统，结构紧凑。标准过渡舱尺寸为DN385×588mm，工具过渡舱为DN150×350mm，搁物架为双层背挂式。

B类（箱体长度1500mm）型号详解

B类机型箱体长度增加至1500mm，操作空间更为宽敞，适合需要同时操作多种仪器或两人协同工作的场景。

B类机型中，GBP1000D-6和GBP1200D-6为双面操作设计，两侧各配置3个或6个手套孔，可实现两人同时操作，大幅提升工作效率。这在需要协同完成电池组装（一人负责正极装配、一人负责负极焊接）的场景中尤为实用。

C类（箱体长度1900mm）型号详解

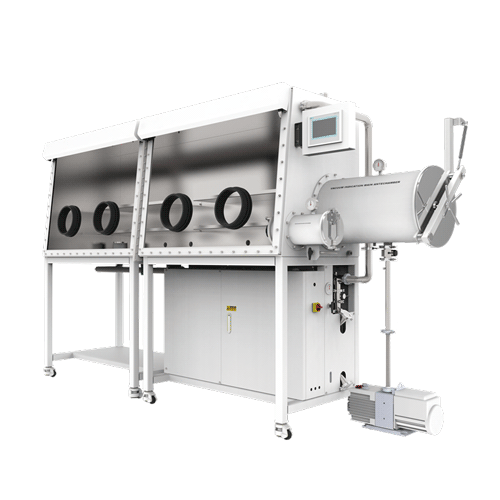

C类机型是GBP系列的旗舰规格，箱体长度达到1900mm，内部空间足以放置小型真空镀膜设备、管式炉或电池测试系统，适合作为独立的小型 inert 工作站使用。

C类机型中，GBP1200D-8配备8个手套孔，双面各4个，可实现最多4人同时操作，适合作为共享平台或教学演示平台使用。

五大核心应用场景深度解析

锂离子电池材料研发

锂离子电池正极材料（如NCM811、NCA）和负极材料（如硅碳复合材料）的研发过程中，电极浆料的配制、涂布前的混合、扣式电池的组装，都必须在惰性气氛中完成。

以NCM811正极片的制备为例，研究人员需要将正极活性物质、导电剂、粘结剂按特定比例在N-甲基吡咯烷酮（NMP）中混合，涂布在铝箔上，随后转移至真空干燥箱去除溶剂。这一连串操作中，正极材料从开封到电池封装前的每一刻都暴露在潜在风险中。使用净化系统手套箱，研究人员可以在惰性气氛中完成称量、混合、涂布前处理的所有步骤，确保材料从始至终不接触空气。

对于扣式电池组装，手套箱内通常还需要放置手动压片机或全自动电动压片机，以便在惰性气氛中完成电极片的压制成型。GBP系列的C类机型（1900mm箱体长度）足以容纳这些配套设备。

半导体与芯片制造

在半导体封装、微电子焊接、芯片测试等环节中，某些工艺步骤对氧含量有极严苛的要求。例如，使用共晶焊料（如Au-Sn合金）进行芯片贴装时，氧的存在会导致焊料氧化，形成虚焊，影响散热和电气连接可靠性。

净化系统手套箱可将氧含量控制在1ppm以下，为这类精密焊接工艺提供可靠的环境保障。此外，某些薄膜制备工艺（如有机半导体薄膜的热蒸发沉积）也要求在惰性气氛中进行，以防止有机材料在加热过程中被氧化。

纳米催化材料合成

纳米催化剂（如铂碳催化剂、非贵金属MOF催化剂）的合成往往在溶液相或气相中进行，前驱体对氧高度敏感。以MOF-5的合成为例，合成过程中使用的N,N-二甲基甲酰胺（DMF）和对苯二甲酸，以及生成的MOF晶体本身，都容易因吸湿而结构坍塌。

在手套箱中进行MOF合成，研究人员可以精确控制反应 atmosphere，确保产物的结晶度和比表面积达到预期。某些高性能催化反应（如不对称氢化）的催化剂配制，同样需要在惰性气氛中完成。

超级电容与储能研究

超级电容器（电化学双层电容器）的电极材料研究和器件组装，与锂离子电池有相似之处，但超级电容对水分的敏感度甚至更高。活性炭电极在含水环境中会发生 electrolyte 分解，产生气体，导致器件鼓包甚至破裂。

使用净化系统手套箱完成超级电容的组装，可以显著提升器件的一致性和循环寿命。对于实验室阶段的新材料验证，这一点尤为关键——如果因为环境控制不当导致测试结果异常，研究者可能会错误地否定一种有潜力的新材料。

特种焊接与激光加工

除了传统的锡焊，某些特种焊接工艺（如钛合金焊接、钎焊）需要在惰性气体保护下进行。钛合金在高温下极易吸收氧和氮，形成脆性相，严重损害焊接接头的力学性能。在净化系统手套箱中完成钛合金的激光焊接，可以有效避免这一问题。

此外，某些特种灯（如高压氙灯、金属卤化物灯）的制造过程中需要充入高纯度惰性气体，并在封装前排除所有氧和水汽，净化系统手套箱是实现这一工艺的理想设备。

关键子系统逐一拆解

气体净化系统

气体净化系统是整套设备最核心的模块，集成在箱体机架内部。标准配置为单净化柱，可选配双净化柱以提升处理能力和冗余度。净化柱中填充的除水材料和除氧材料均可再生，再生过程由系统自动完成，无需人工干预。

除水材料采用美国UOP高效吸水材料，其吸附容量是传统分子筛的3~5倍，且在温度超过150℃时可以通过惰性气体吹扫实现再生。除氧材料采用德国BASF品牌，催化活性高，使用寿命长。

水氧分析仪

水氧分析仪是操作人员的"眼睛"，实时显示箱体内的H₂O和O₂浓度。水分分析仪采用美国MICHELL品牌，量程0~1000ppm，精度0.1ppm；氧变送器采用美国AII品牌，同样达到0.1ppm精度。两台仪器均通过西门子6寸彩色触摸屏显示数值，界面支持中文、英文、俄文三种语言切换。

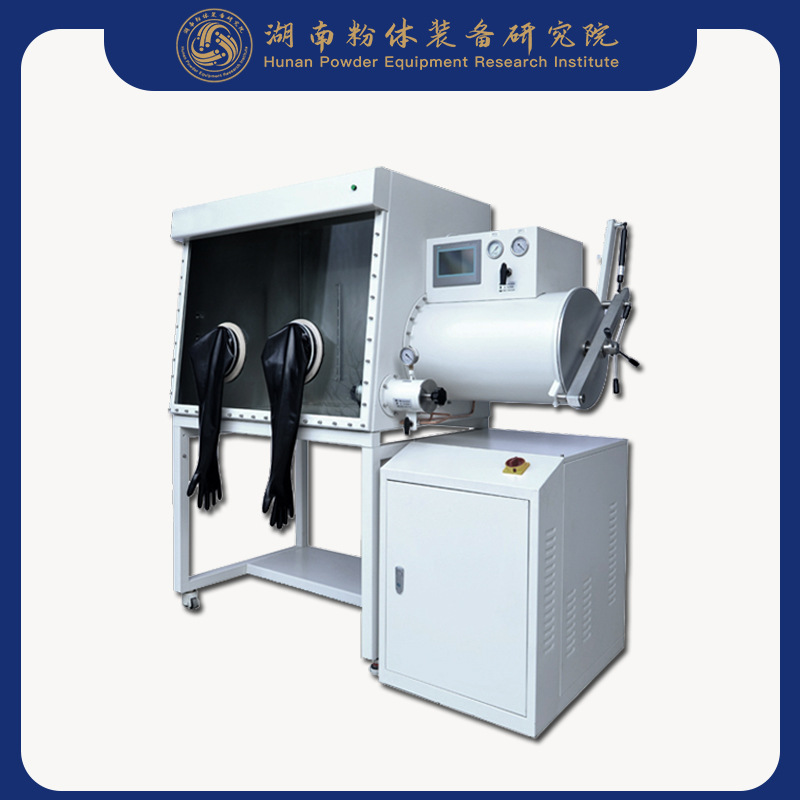

过渡舱与真空系统

标准过渡舱（DN385×588mm）位于箱体右侧，用于将物料送入箱体和从箱体中取出成品。过渡舱配备铝合金门盖和移动抽屉，操作便捷。工具过渡舱（DN150×350mm）尺寸较小，专门用于传递小型工具。

真空系统由德国LEYBOLD品牌真空泵（型号D16C，抽气量4L/S）和机械式真空表组成，可将过渡舱抽至100Pa以下的真空度，确保物料进出箱体时不会引入大量空气。

自动控制与数据记录

控制系统采用西门子PLC+6寸彩色触摸屏，安装在箱体上并可自由转动，方便操作人员从不同角度查看。系统支持以下核心功能：

• 手/自动控制系统气压：既可以通过脚踏控制器手动补充或排出气体，也可以设定目标气压值后由系统自动维持。
• 气体净化系统还原过程全自动：净化柱吸附饱和后，系统自动启动再生程序，无需人工值守。
• 自动提示与多级报警：当水氧指标超标、净化柱需要再生、真空度不足等异常情况发生时，系统通过屏幕提示和声音报警通知操作人员。
• 系统控制参数自定义：研究人员可以根据实验需求设定不同的工作模式，如"节能模式"（低循环风量）和"高性能模式"（高循环风量）。
• 运行数据全记录：系统记录每次操作的日期、时间、水氧数值、报警信息，可供追溯和分析。

选型五步决策框架

面对15款GBP系列型号，如何选出最适合的那一款？可以按照以下五个步骤进行决策：

第一步：确定所需操作人数。 单人操作选择2手套孔或3手套孔型号；两人协同选择4手套孔或6手套孔型号；三人及以上协同或教学演示选择8手套孔型号。

第二步：评估所需放置的设备尺寸。 如果只需要在箱内放置天平、药匙等小型工具，A类（1200mm）已足够；如果需要放置小型压片机、真空干燥设备，选择B类（1500mm）；如果需要放置管式炉、镀膜设备，必须选择C类（1900mm）。

第三步：选择操作面形式。 操作人员始终在箱体同一侧工作的，选择单面操作型号；需要从两侧同时操作的，选择双面操作型号（型号中带有"D"标识）。

第四步：确定净化柱配置。 对于每天使用时间不超过8小时、且物料对水氧敏感度相对较低的场景，单净化柱已足够；对于连续运行或超高灵敏度要求的场景，建议选择双净化柱配置，以获得更大的处理余量和系统冗余。

第五步：确认可选功能。 根据需求选配数据记录打印、远程服务、系统温度控制等功能。如果实验产生较多有机溶剂气体（如电池电解液挥发），建议选配有机溶剂吸附系统（容积21L），以保护净化材料不被污染。

常见问题六问六答

问：净化系统手套箱的水氧指标需要多久校准一次？

答：水分分析仪和氧变送器均为高精度仪器，建议每6~12个月进行一次校准。如果使用频率极高（每天运行超过16小时），建议缩短至每3~6个月校准一次。湖南粉体装备研究院有限公司可提供校准服务和校准所需的标准气体。

问：净化柱的再生频率是多少？

答：再生频率与使用情况密切相关。对于标准单柱配置，在典型实验室使用强度下（每天物料进出10~20次），一般每2~4周需要再生一次。系统会在净化柱吸附容量接近饱和时自动提示。

问：可以只用氮气不用氩气吗？

答：可以。氮气是最常用的工作气体，成本较低，适用于绝大多数场景。氩气主要用于对氮分子也可能产生影响的超敏感场景（如某些对氮气也有反应的特殊材料研究）。控制系统支持两种气体的切换。

问：手套需要多久更换一次？

答：手套（丁基合成橡胶，厚度0.4mm，美国PIERCAN品牌）的更换频率取决于使用强度和化学品接触情况。对于常规实验室使用，建议每6~12个月更换一次；如果频繁接触有机溶剂或粉尘，更换频率需要相应提高。

问：设备搬迁后需要重新调试吗？

答：需要。设备搬迁后，建议联系厂家技术人员进行重新调试，包括气密性检测、水氧分析仪校准、净化柱再生等步骤，确保搬迁后设备性能不下降。

问：可以与现有实验室设备联动吗？

答：可以。GBP系列配置了3套KF40备用接口（SUS304不锈钢材质，配快装接头），可用于气体或液体接入箱体。对于有特殊需求的用户，湖南粉体装备研究院有限公司可提供定制化接口方案。

技术参数汇总

除以上核心指标外，用户在实际选型时还应关注工作气体的供应能力、实验室空间尺寸（设备四周建议预留至少500mm维护空间）、以及电源配置（控制系统需要220V电源）。

配套产品线推荐

净化系统手套箱 通常是材料研究实验室的核心设备之一，但它很少单独使用。一个完整的惰性气氛材料研究平台，往往还需要以下配套设备：

• 手动压片机：用于在惰性气氛中将粉末样品压制成型，方便后续的表征测试。
• 全自动电动压片机：提供更高的压制精度和程序化控制能力，适合对压片质量有严格要求的场景。
• 真空管式炉：可在惰性气氛手套箱旁边完成样品的退火或烧结处理，某些型号甚至可以部分置入箱体内操作。
• 真空气氛炉：提供精确的气氛控制和高温处理环境，与手套箱配合使用效果更佳。

湖南粉体装备研究院有限公司深耕粉体装备领域，产品线覆盖研磨、破碎、筛分、混合、烧结、手套箱六大系列，可为您提供从粉体预处理到材料后处理的完整设备解决方案。
