粉体混合的核心挑战与设备选择逻辑
粉体混合是粉体加工过程中最基础也是最关键的环节之一。从锂电池正极材料的浆料制备到建筑腻子膏的生产调配，从医药粉剂的均匀混合到陶瓷坯料的均质处理，混合均匀度直接决定了最终产品的性能稳定性和质量一致性。在众多混合设备中，卧式螺带混合机凭借结构简单、混合效率高、适应物料范围广等特点，成为粉体工程领域的首选设备之一。
湖南粉体装备研究院有限公司研发生产的卧式螺带混合机ZQ系列，采用双层螺旋叶片对流混合结构，能够高效完成粉体与粉体、粉体与浆液、粘稠物料的均匀混合。本文将从工作原理、结构特点、技术参数、行业应用、选型方法等多个维度，对ZQ系列卧式螺带混合机进行全面解析，帮助用户精准选型、科学使用。
卧式螺带混合机的工作原理深度解析
双层螺旋叶片的混合力学

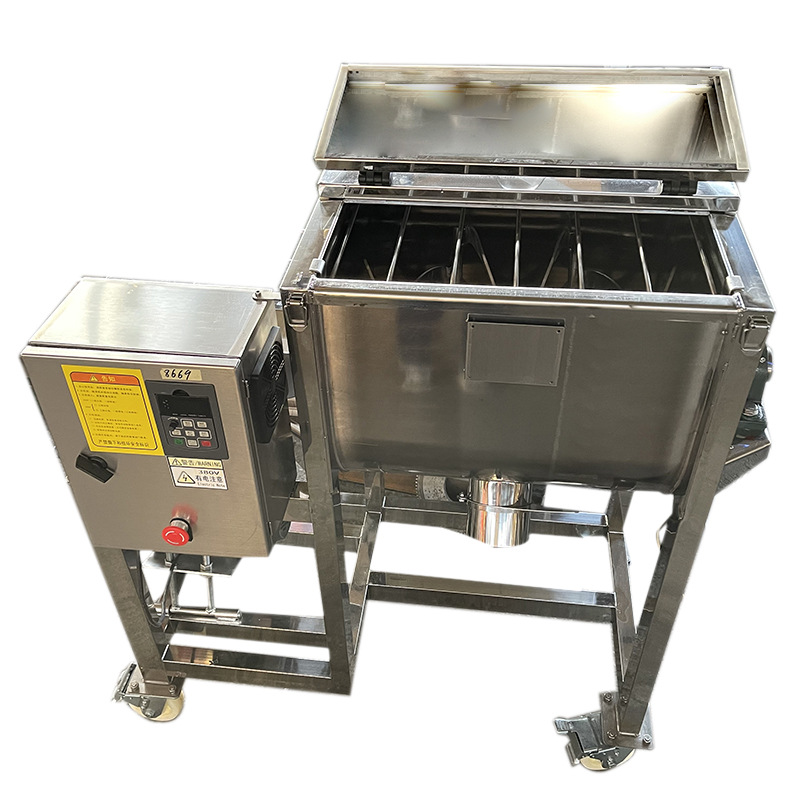

卧式螺带混合机的核心结构是一条水平安装的搅拌主轴，主轴上焊接有两层螺旋方向相反的螺旋叶片——内螺旋和外螺旋。当搅拌主轴旋转时，两层螺旋叶片同时带动桶内物料运动，形成独特的对流混合模式。
内螺旋叶片靠近轴心位置，螺距较小，旋转时将靠近轴心处的物料沿轴向由中心向两侧推动。外螺旋叶片靠近桶壁位置，螺距较大，旋转时将靠近桶壁处的物料沿轴向由两侧向中心推动。两层螺旋叶片的推料方向相反，在桶内形成了三个方向同时进行的物料运动：
轴向对流运动是混合效率的核心来源。内螺旋将物料从中心推向两端，外螺旋将物料从两端拉回中心，物料在桶内不断循环流动，短时间内即可实现均匀分布。径向剪切运动则通过螺旋叶片与桶壁之间的间隙，对物料施加剪切力，打散物料团聚体，促进细颗粒的分散。周向翻滚运动由螺旋叶片的旋转带动，使物料不断被扬起和落下，进一步强化混合效果。
这三种运动模式的叠加，使得卧式螺带混合机在较短的混合时间内（通常2-8分钟）即可达到优异的混合均匀度，变异系数（CV值）一般可控制在5%以内。
与其他混合设备的力学对比
不同混合设备的核心差异在于物料受力方式和运动轨迹的不同。V型混合机依靠容器的翻转带动物料做抛落运动，混合依靠重力扩散；三维混合机通过三维运动轨迹使物料做平移和翻滚运动；双锥混合机则利用双锥形容器的旋转实现物料对流。
相比之下，卧式螺带混合机具有明显的优势：它既有强制的轴向对流（不像容器翻转式混合机那样依赖重力），又有径向的剪切分散能力，同时对粘稠物料也有较好的适应性。这使得它在处理粉体与浆液混合、高粘度物料混合等复杂场景中表现尤为突出。
ZQ系列卧式螺带混合机的结构特点与技术参数
传动系统：摆线针轮减速机直联

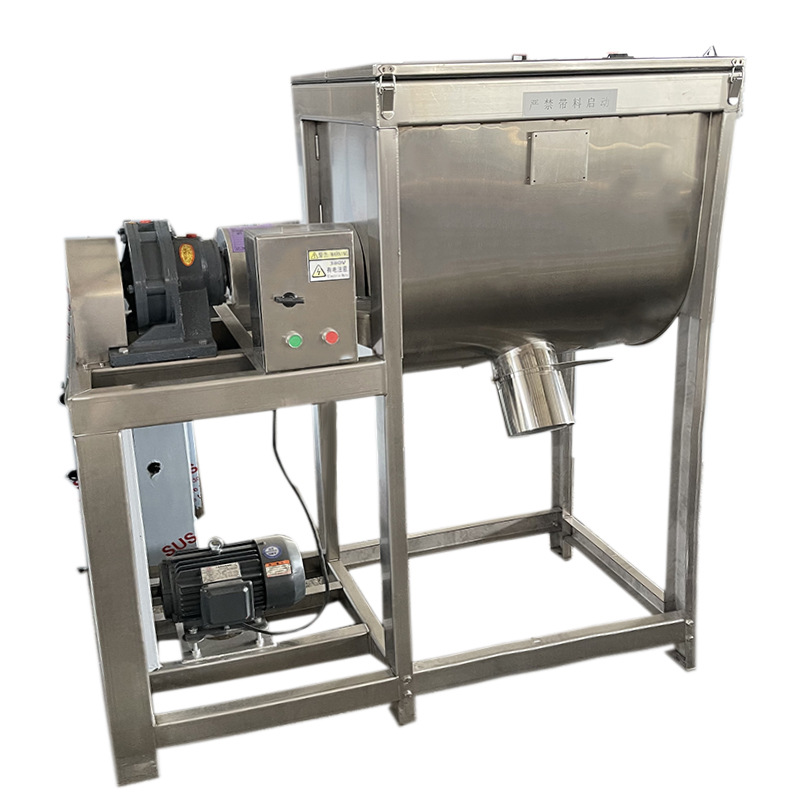

ZQ系列卧式螺带混合机的传动系统采用电机与搅拌主轴通过摆线针轮式减速机直联的方案。摆线针轮减速机具有传动比大、结构紧凑、传动效率高、承载能力强、运行平稳等优点，特别适合混合机这种需要较大扭矩输出的应用场景。
直联传动方案省去了联轴器、皮带轮等中间传动环节，减少了故障点，提高了运行可靠性。整套传动系统结构简单，日常维护仅需定期检查减速机润滑油位和更换密封件，维护成本较低。
卸料方式的三种选择
卸料方式直接影响混合机的使用便捷性和物料残留率。ZQ系列提供三种卸料方案：

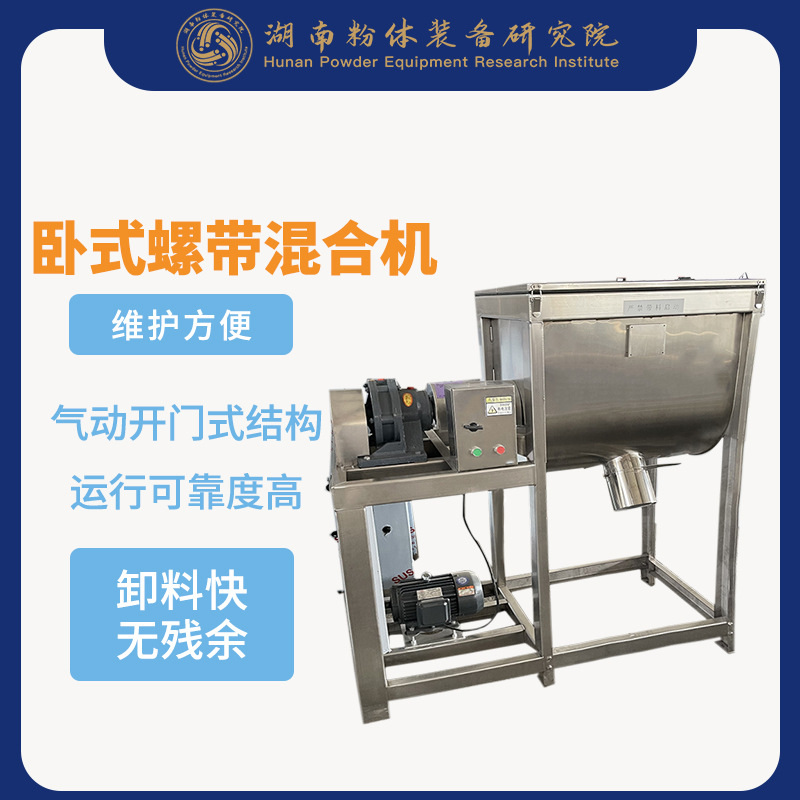

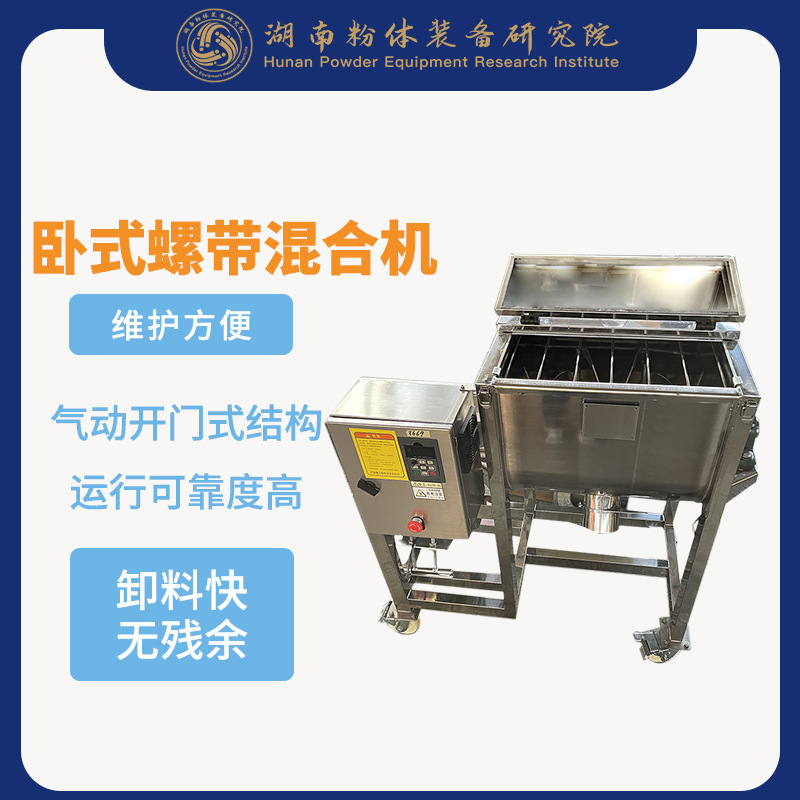

气动开门结构是最常用的配置，适用于粉体物料的快速卸料。气动开门具有开启速度快、密封性好、无死角残留等特点，特别适合需要频繁卸料的生产场景。开门角度大，物料依靠自重即可快速排出，卸料时间通常不超过30秒。
手动蝶阀是最经济的选择，适合小批量、低频率使用的实验室或小型生产场景。手动蝶阀结构简单、操作方便、造价低，但对高粘度物料的卸料效果不如气动开门。
气动蝶阀则介于两者之间，对半流体物料密封性更好，适合高细度粉体或半流体物料的卸料场景。气动蝶阀的造价高于手动蝶阀但低于气动开门结构，是性价比之选。
加热与冷却功能选配
针对需要控温的混合工艺，ZQ系列支持三种加热/冷却方案：
电加热方式最为便捷，在混合桶夹套内安装电加热管，通过温控仪实现自动控温。缺点是升温速度相对较慢，能耗偏高，适合对加热速度要求不高的场景。
导热油加热需要额外配置导热油锅和循环管道系统，前期投资较大，但升温速度快、温度均匀性好、能耗较低，适合大规模连续生产的场景。
夹套冷却方案在混合桶外部设置冷却夹套，通入冷却水或冷冻液实现降温。由于夹套与桶壁接触面积大，换热效率高，冷却速度快，特别适合混合过程中需要控制温升的放热反应体系。
筒体材质与表面处理
筒体材质的选择取决于物料的腐蚀性要求和行业规范。对于腻子膏、真石漆、生物医药、食品等对卫生和耐腐蚀要求较高的行业，推荐使用304不锈钢或316L不锈钢材质。对于一般无腐蚀性物料，可采用普通碳钢材质以降低成本。对于强腐蚀性物料，则需选用高标号不锈钢或在内壁加衬耐腐蚀涂层。
表面处理方面，ZQ系列提供粗抛、精抛和镜面抛光三种选择。食品和医药行业通常要求镜面抛光（Ra≤0.4μm），以满足GMP洁净要求；化工行业一般采用精抛处理即可；建材行业使用粗抛即可满足需求。
五大行业应用场景深度解析
新能源电池材料行业
锂电池正极材料的制备是卧式螺带混合机的重要应用场景。在正极材料浆料的制备过程中，需要将活性物质（如磷酸铁锂、三元材料）、导电剂、粘结剂和溶剂进行均匀混合。由于浆料具有中等粘度，且对混合均匀度要求极高（直接影响电池的一致性和循环性能），卧式螺带混合机的强制对流混合特性恰好满足这一需求。
ZQ系列的轴向对流运动能够有效避免物料分层，确保导电剂在活性物质中的均匀分布；径向剪切运动可以打散导电剂的团聚体，实现纳米级分散。混合时间通常控制在5-10分钟，混合后浆料的均匀度变异系数可控制在3%以内。
建筑材料与涂料行业
在建筑领域，卧式螺带混合机广泛应用于腻子膏、干粉砂浆、真石漆、防水涂料等产品的生产。以腻子膏为例，其配方中包含粉状填料（碳酸钙、滑石粉等）、乳液、纤维素醚和多种助剂，属于典型的粉液混合体系。
ZQ系列的双层螺旋结构在处理这类粘稠物料时表现出色：内螺旋将中心区域的粉料推向两侧，外螺旋将两侧的液体组分拉回中心，两种组分在轴向对流中不断交汇、混合。对于真石漆等含有颗粒状骨料的体系，螺带叶片的剪切力还可以有效打散骨料团聚，确保涂料的均匀性。
医药与食品行业
在制药行业，卧式螺带混合机用于原料药与辅料的混合、中药提取物的干燥粉混合、颗粒剂的制粒前混合等环节。医药行业对混合设备有严格的GMP要求，ZQ系列的不锈钢材质和镜面抛光处理能够满足洁净生产环境的要求。同时，气动开门卸料方式可以实现快速卸料且无死角残留，避免交叉污染。
食品行业中，卧式螺带混合机常用于面粉改良剂预混、调味料混合、奶粉与营养素的混合、保健食品的配方混合等。食品级不锈钢材质和易于清洗的设计是基本要求，ZQ系列的敞口设计便于人工投料和观察混合状态。
陶瓷与耐火材料行业
陶瓷坯料的混合均匀度直接影响成型质量和烧成后的产品性能。卧式螺带混合机可以将陶瓷粉料、粘结剂、分散剂和溶剂均匀混合，制备出粘度适中、分散良好的陶瓷浆料。
对于耐火材料的生产，卧式螺带混合机可以处理比重较大的氧化铝、碳化硅等粉体与结合剂的混合。由于这些物料密度大、流动性差，依靠重力扩散的混合方式效率低下，而ZQ系列的强制对流混合可以有效解决这一问题。
化工与农药行业
化工行业中，卧式螺带混合机广泛应用于催化剂载体的制备、颜料色浆的调配、化工助剂的预混等。对于需要加热或冷却的反应性混合体系，ZQ系列的夹套加热/冷却功能可以实现精确的温控。
农药行业使用卧式螺带混合机进行可湿性粉剂（WP）和水分散粒剂（WG）的生产。在这些应用中，有效成分（原药）、载体（填料）和助剂（润湿剂、分散剂等）需要高度均匀的混合。ZQ系列的混合均匀度完全可以满足农药制剂的质量标准。
卧式螺带混合机选型五步决策框架
第一步：明确混合物料的特性
选型的首要任务是全面了解物料的物理化学特性。需要关注的参数包括：物料的堆积密度（轻质粉体需要更大容积）、粒度分布（细粉易扬尘、易团聚）、含水量（影响流动性）、粘度（影响混合功率和卸料方式）、腐蚀性（决定材质选择）、温度敏感性（是否需要加热或冷却功能）。
特别需要注意的是物料的纤维含量和密度差异。卧式螺带混合机不适合纤维含量较大的物料，因为纤维容易缠绕在螺带叶片上，影响混合效果并增加清洗难度。对于密度差异大的物料（如金属粉与塑料粉的混合），混合均匀度也可能不理想，建议先进行小试验证。
第二步：确定每批次的处理量
根据生产规模确定每批次需要的混合量。ZQ系列覆盖了从实验室小试到工业量产的全范围规格。建议按照设备有效容积的60%-80%来计算实际投料量，预留足够的空间供物料运动。
对于新工艺开发，建议先进行实验室小批量试验（5-20L），确定最佳混合时间和加料顺序后，再进行中试验证（100-500L），最后放大到生产规模（1000L以上）。湖南粉体装备研究院可提供从实验室到生产型的全系列设备，确保工艺放大的无缝衔接。
第三步：选择卸料方式
根据物料的状态选择合适的卸料方式。干粉状物料优先选用气动开门结构，卸料迅速、残留少；半流体或高粘度物料选用气动蝶阀，密封性好；小批量实验室使用可选手动蝶阀以降低成本。
如果物料在卸料后需要快速切换下一批次的生产，气动开门结构是最佳选择，配合快速清洗设计，可以在15分钟内完成卸料和清洗。
第四步：确定功能配置
根据工艺需求确定是否需要加热或冷却功能、是否需要真空操作、是否需要特殊的表面处理。对于锂电池浆料、医药制剂等对温度敏感的混合体系，建议选配温度控制系统；对于易氧化的物料，可增加氮气保护接口。

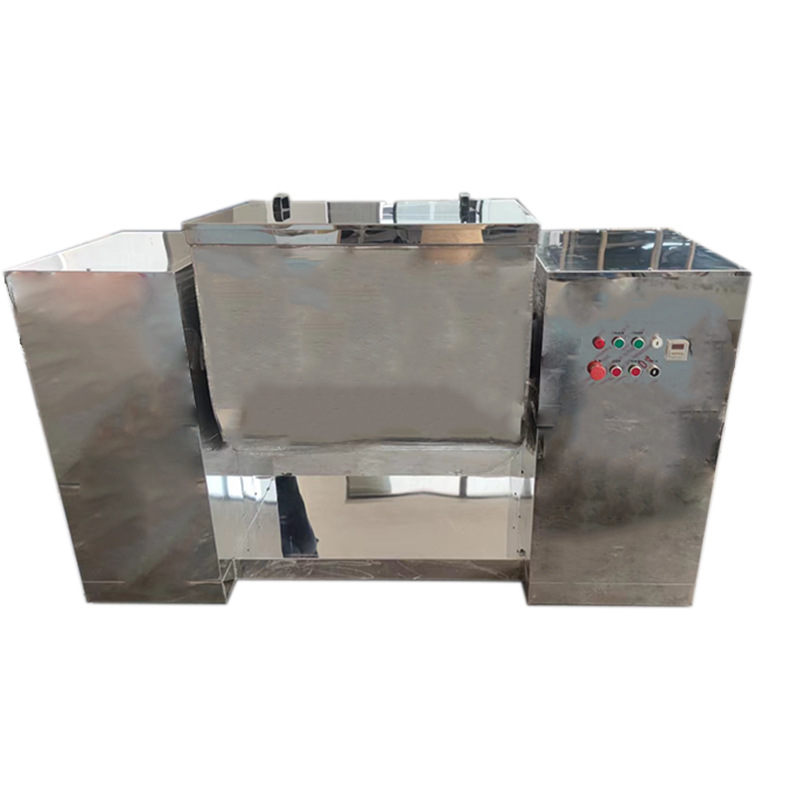

卧式螺带混合机作为混合系列中的核心产品之一，与斜式混合机XMX系列、槽型混合机等形成互补，用户可根据具体工艺需求进行组合选型。
第五步：验证与优化
在设备到货安装后，建议先用实际物料进行混合试验，验证混合均匀度是否满足工艺要求。常用的检测方法包括取样检测法（多点取样、化学分析）和示踪剂法（加入少量有色示踪剂，观察混合均匀过程）。
根据试验结果，可对混合时间、加料顺序、螺带转速等参数进行优化调整，以达到最佳的混合效果和生产效率。
常见问题解答
混合时间一般多长？
混合时间取决于物料特性、装填系数和螺带转速。一般情况下，粉体与粉体的混合时间为2-5分钟，粉体与浆液的混合时间为5-10分钟，高粘度物料的混合时间可能需要15-30分钟。建议通过试验确定最佳混合时间，过度混合反而可能导致物料重新分层。
可以用于真空混合吗？
ZQ系列标准配置为常压操作，但可以根据用户需求定制真空混合功能。真空混合适用于含有大量空气的粉体物料，可以在混合过程中排除物料中的气泡，提高混合密度和均匀度。对于锂电池浆料、电子封装材料等对气泡敏感的应用，真空混合功能尤为重要。
设备清洗方便吗？
ZQ系列的U型桶体设计内部光滑无死角，螺带叶片与桶壁间隙合理，清洗较为方便。对于不锈钢材质的桶体，可以用水冲洗配合刷子清洗；对于需要严格洁净要求的医药食品行业，可选用镜面抛光材质并配置CIP在线清洗接口。
混合均匀度能达到多少？
在正常操作条件下，ZQ系列的混合均匀度变异系数（CV值）一般可控制在5%以内。对于物理性质相近的粉体物料，CV值可达到1%-3%。混合均匀度受物料特性、装填系数、混合时间等因素影响，建议通过实际试验验证。
能处理含液量高的浆料吗？
ZQ系列可以处理固液混合体系，但含液量不宜超过30%-40%。当液体含量过高时，物料可能变成流动性很好的浆液状态，此时螺带的强制搅拌效率反而下降。对于高含液量的浆料体系，建议选用剪切乳化机或高速分散均质机等设备。
设备噪音大吗？
由于采用摆线针轮减速机直联传动，ZQ系列运行平稳，噪音较低。在正常负载条件下，设备运行噪音一般不超过75dB。如需进一步降低噪音，可在设备底部加装减震垫，或将设备安装在隔音房内。
设备日常维护与保养要点
定期检查项目
良好的维护保养是确保设备长期稳定运行的关键。建议建立以下定期检查制度：
每日检查减速机运行温度和声音是否正常，检查各连接螺栓是否松动，观察卸料机构动作是否顺畅。每周检查密封件状态，确认无物料泄漏。每月检查减速机润滑油位，必要时补充或更换润滑油。每季度对螺带叶片的磨损情况进行检查，对于处理磨蚀性物料的工况，螺带叶片可能出现磨损，需要及时更换。
常见故障及处理
电机过载是使用中最常见的故障之一，通常由以下原因引起：装料量超过额定容积、物料粘度过大导致搅拌阻力增加、螺带叶片与桶壁之间卡入异物。处理方法包括减少装料量、延长混合时间（降低转速）、停机清理异物。
卸料不畅可能是由于气动系统压力不足、蝶阀密封面粘结物料、或者物料含水量过高导致粘壁。对应的处理方式为检查气源压力、清理阀门密封面、调整物料配方或增加桶壁振动器辅助卸料。
混合均匀度下降可能与螺带叶片磨损、装填系数不当或混合时间不足有关。建议定期测量螺带叶片与桶壁的间隙，当间隙超过设计值的两倍时应考虑更换螺带叶片。
结语
卧式螺带混合机作为粉体混合领域的通用型核心设备，凭借双层螺旋叶片对流混合的结构优势，在新能源电池材料、建筑材料、医药食品、陶瓷耐火材料、化工农药等众多行业中发挥着不可替代的作用。湖南粉体装备研究院有限公司生产的ZQ系列卧式螺带混合机，涵盖实验室小试到工业量产的全规格产品线，提供多种卸料方式、加热冷却功能和材质选择，能够满足不同行业、不同工艺的多样化混合需求。
选型时建议遵循"先物料、后设备"的原则，充分了解自身物料的特性参数和工艺要求，结合混合均匀度目标、处理量需求和功能配置需求进行综合评估。在条件允许的情况下，优先进行小试验证，用实际数据指导设备选型和工艺参数优化，才能最大化发挥卧式螺带混合机的混合效能，提升产品质量和生产效率。
如需了解ZQ系列卧式螺带混合机的详细技术参数或申请样品试验，可访问湖南粉体装备研究院产品中心获取更多信息，或直接联系技术团队进行选型咨询。
