大型滚筒球磨机QM系列30升至2000升全谱系选型 干湿两用粉体研磨方案深度拆解

大型滚筒球磨机为什么是粉体量产绕不开的设备

当生产工艺从实验室几百克走向车间几十公斤、几百公斤时，研磨设备的选择逻辑会发生根本变化。行星球磨机在实验室阶段凭借高能冲击和公自转复合运动做到纳米级细度无可替代，但进入批量生产后，单次处理量、运行稳定性、维护成本和能耗控制成了更现实的考量。

大型滚筒球磨机正是为这一过渡而生——它用最简单的筒体旋转+介质抛落运动，实现了从几十升到两千升的连续研磨能力，并且做到了干湿两用、多材质内衬可换、自动卸料等工业级功能。在陶瓷原料、涂料颜料、耐火材料、化工矿产等需要大批量稳定粉磨的场景中，滚筒球磨机往往是最经济、最可靠的选择。

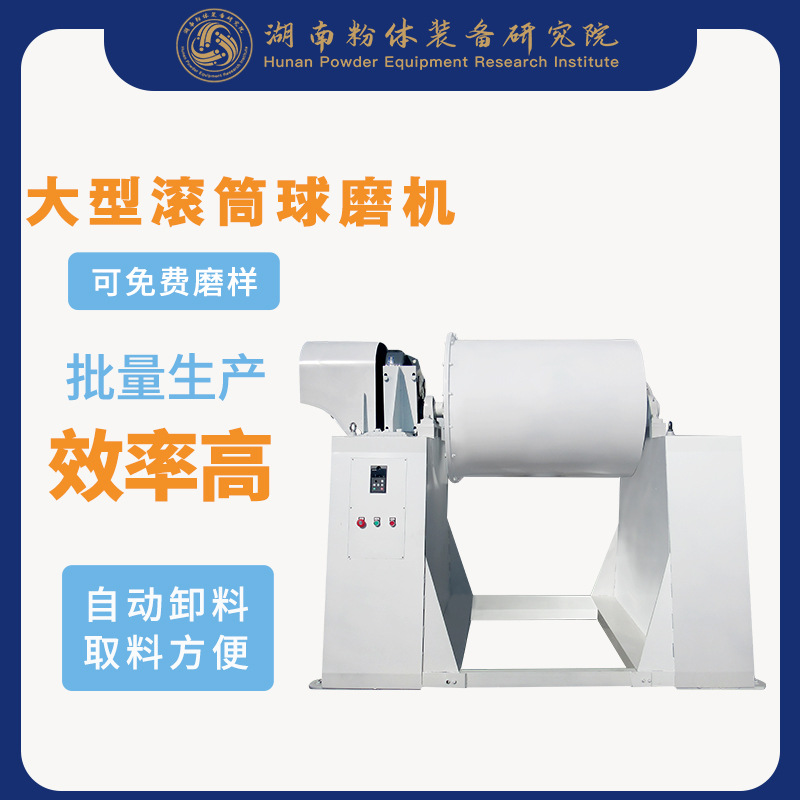

湖南粉体装备QM系列大型滚筒球磨机，筒体采用碳钢或不锈钢材质，可选配多种内衬

本文围绕湖南粉体装备研究院有限公司QM系列大型滚筒球磨机，从抛物线运动的物理本质出发，逐一拆解8款型号（30L、50L、100L、200L、300L、500L、1000L、2000L）的参数差异与选型逻辑、六种常用内衬材质与物料匹配规则、干磨与湿磨的工艺选择、以及典型行业的研磨方案。

抛物线运动：滚筒球磨机的三重粉碎效应

滚筒球磨机的工作原理看似简单，但其中蕴含的粉碎物理学却极为精妙。筒体以设定转速绕水平轴旋转，筒体内的研磨介质（钢球、氧化锆球、氧化铝球等）和物料随筒壁被提升，到达一定高度后，在重力作用下脱离筒壁，沿近似抛物线的轨迹向下抛落。

这个过程产生了三种并行的粉碎效应：

冲击粉碎是主力机制。介质从高处自由落体撞击到底部物料层和筒壁上，瞬时冲击力可达自重的数十倍。这种点状高压冲击对脆性物料尤其有效——陶瓷原料、石英砂、玻璃粉等材料在反复冲击下从毫米级迅速进入微米级。

剪切研磨发生在介质与介质之间、介质与筒壁之间。介质在筒体底部聚成"料堆"后，在旋转带动下产生相对运动和滚动，物料颗粒被夹在介质之间受到碾压和摩擦。这一效应对于片状物料（如云母粉、石墨）和纤维状物料（如矿棉）的细化尤为关键。

表面碾磨是介质在物料层上滚动时产生的持续低强度破碎。当筒体转速适中、介质没有大幅度抛落时，介质在筒体底部对物料进行"擀面"式的碾压，这种作用对出料细度的均匀性贡献很大。

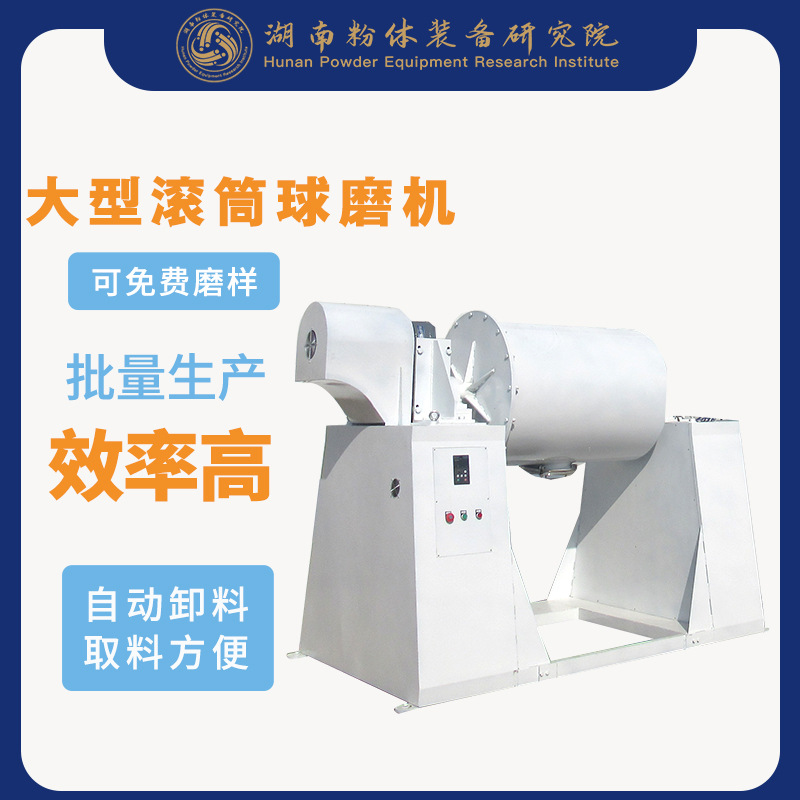

滚筒球磨机工作状态展示，介质随筒体旋转产生抛落运动

三种效应的配比由转速直接决定。转速过低（临界转速的50%以下），介质只是随筒体一起滑动而不会抛落，研磨效率大幅下降；转速过高（临界转速的80%以上），介质贴在筒壁上做离心运动不再下落，粉碎效果归零。湖南粉体装备QM系列的变频无级调速设计（20~60rpm可调，具体区间随型号略有差异），让操作者可以针对不同物料找到最佳的"抛落临界点"。

值得注意的是，滚筒球磨机与行星球磨机在能量密度上存在本质区别。行星球磨机借助公转+自转的复合运动，介质碰撞速度为滚筒球磨机的5~10倍，适合追求纳米级细度和极短研磨时间。而滚筒球磨机则胜在单次处理量大、长时间运行稳定、升温温和，更匹配工业量产对"均匀细度+经济成本"的双重需求。

QM系列8款型号全参数对比与选型决策

湖南粉体装备QM系列大型滚筒球磨机覆盖30L到2000L共8个规格，形成了一条从实验室小试到工业量产的完整谱系。

注：30L与50L为单相220V供电，可直接接入普通实验室电源；100L及以上为三相380V工业电源。筒体材质可选碳钢或不锈钢，内衬可按需选配尼龙、聚氨酯、聚四氟乙烯、刚玉陶瓷等。型号编号规则为QM-容积-A（变频调速型）或QM-容积-B（固定转速型）。

实验室级别：QM-30L与QM-50L

这两个型号是滚筒球磨机系列的最小规格，单相220V供电意味着可以直接插在实验室墙壁插座上使用，无需改动电路。QM-30L的单次装料量约10.5kg，QM-50L约17.5kg，虽然绝对值不大，但相比行星球磨机通常单罐几百克的处理量已经有质的飞跃。

这两个型号尤其适合作为行星球磨机工艺向中试放大过渡的"桥梁设备"——在实验室滚筒球磨机上验证工艺放大后的粒度分布、研磨周期和介质配比是否依然可控，再向上迁移到更大的机型。

中试与小型产线：QM-100L至QM-300L

100L、200L、300L三个规格是中小型产线的主力机型。以QM-200L为例，单次装料约70kg，按8小时一班制、考虑装料/卸料时间，一天的产能在300~500kg区间（取决于研磨周期）。这个量级对涂料色浆、陶瓷釉料、耐火材料骨料等场景已经具备实际生产价值。

从QM-100L开始，设备供电从220V单相切换为380V三相，这意味着需要专门的工业配电。同时，电机功率从2.2kW逐步递增到5.5kW，运行电流也相应增大，厂房设计时需要预留对应的配电容量和接地保护。

工业量产级别：QM-500L至QM-2000L

500L到2000L是整个QM系列的"重型选手"，面向真正的连续化、大批量生产需求。QM-2000L单次装料可达700kg，对于氧化铝陶瓷粉体、长石粉、石英粉等矿产品的大批量研磨，该级别是效率最高的选项。

量级跃升带来的不仅是产能，还有一系列工程层面的变化：筒体壁厚加厚到足以承受内部几百公斤物料和介质在旋转中形成的交变应力，轴承系统从普通深沟球轴承升级为调心滚子轴承，传动从皮带传动升级为大扭矩减速电机直驱。这些工程决策让大型号在24小时连续运转的工况下依然保持可靠性。

湖南粉体装备大型滚筒球磨机车间安装调试场景

选型决策可以归纳为三步：第一步，根据日产能需求反推单次装料量，从而锁定容积规格；第二步，根据物料腐蚀性和纯度要求确定筒体材质和不锈钢/碳钢选项；第三步，根据是否需要频繁调整转速来确定选择变频调速型（A型）还是固定转速型（B型）。

六种内衬材质的工艺逻辑与物料适配

内衬是滚筒球磨机区别于其他球磨机类型的一项重要设计——它不仅保护筒体基材不被磨损，更是控制物料纯度和污染风险的关键。湖南粉体装备QM系列支持六种主流内衬方案：

高铝刚玉陶瓷内衬是陶瓷原料和电子材料研磨的"黄金选择"。刚玉（Al₂O₃含量≥92%）的莫氏硬度达到9，仅次于金刚石和碳化硅，耐磨性极为出色。用刚玉内衬研磨氧化铝粉体、钛酸钡、铁氧体等电子陶瓷原料，可以做到"同质研磨"——介质和料粉的化学成分一致，不会有异质污染。

聚氨酯内衬以弹性好、耐磨且不污染物料为特点，适合金属粉末、磁性材料等不允许有硅、铝、铁污染的场景。但聚氨酯的使用温度上限约80℃，不适用于高温研磨。

尼龙内衬成本适中、加工方便，对大多数非强酸非强碱物料有良好的耐受性，常用于一般化工原料和中等纯度要求的粉体加工。

聚四氟乙烯（PTFE）内衬是强酸、强碱和有机溶剂体系的首选。氟塑料的化学惰性几乎可以抵抗所有化学品侵蚀，适用于医药中间体、高纯试剂等对洁净度和化学兼容性要求极高的研磨场景。

不锈钢无内衬方案适合金属粉末、硬质合金等物料——既不怕铁污染，又可以利用不锈钢的韧性抵抗高硬度物料的冲击。碳钢筒体成本更低，但生锈风险需在工艺中评估。

氧化锆内衬耐温性和韧性的综合表现优于刚玉，但成本较高，通常用于高纯氧化锆粉体或特殊陶瓷的研磨。内衬材质的选择逻辑本质是一个"成本-纯度-寿命"三元平衡题。

干磨与湿磨：两种工艺路线的选型要点

滚筒球磨机支持干式和湿式两种研磨方式，这在工业级设备中并不特殊，但两者的工艺细节差异会直接影响出料质量。

干磨适用于对水分敏感的物料（如水泥熟料、某些金属粉末）或后续工序需要干粉投料的场景。干磨的优点是工艺简单、不需要后续干燥工序；缺点是研磨过程中产生的热量不易散失、粉末容易结块粘壁，且细度通常不如湿磨。

湿磨通过加入水、酒精或其他液体介质，使物料呈浆料状态在介质之间流动。液体的存在带来三重改善：导热性大幅提升，温升可控；浆料流动性减少了粉末在筒壁和介质表面的附着；液体表面张力在裂缝中的"楔入"效应加速了颗粒的剥落和细化。在陶瓷釉料、锂电正极浆料前驱体、涂料色浆等应用中，湿磨几乎是标配工艺。

湖南粉体装备QM系列在设计上考虑了两种工艺的切换需求——卸料口、密封结构和筒体内衬的选择都兼顾了干湿两种工况。特别值得一提的是自动卸料机型，球和料能在出料口自动分离，研磨介质留在筒内，物料浆料或干粉通过卸料口排出。这一功能对湿磨浆料的连续化生产尤其实用，省去了人工筛球分离的繁琐步骤。

实际应用案例：四大行业的研磨方案

陶瓷行业：墙地砖坯料与釉料的湿法研磨。 墙地砖的坯料（长石、石英、粘土混合物）需要研磨到200~300目（约75~50μm）才具备可塑性。业内通常使用QM-500L到QM-2000L级别的滚筒球磨机，配合刚玉内衬和氧化铝球介质，水为研磨液体，单次研磨周期8~16小时，即可获得粒度分布均匀、悬浮性好的泥浆。如果对铁含量有严格要求（如白度≥80度的高档瓷砖），则选用高铝球+刚玉内衬的组合以最大限度降低铁污染。

涂料行业：钛白粉与无机颜料的预分散。 钛白粉（TiO₂）的初始粒径虽然小，但存在大量团聚体，需要机械分散才能发挥遮盖力。滚筒球磨机用于钛白粉浆料的预分散，可以同时完成团聚体解聚和粒度细化两道工序。通常选用QM-100L至QM-300L机型、聚氨酯内衬（避免铁离子导致钛白粉黄变）、氧化锆球介质。研磨后的浆料再经过三次元旋振筛除去可能引入的大颗粒杂质，即可进入后续的高速分散或砂磨工序。

耐火材料：镁砂、铝矾土等硬质原料的干法粉碎。 耐火材料原料的特点是硬度高（莫氏硬度5~9）、批量大、对细度均匀性要求严格。QM-500L到QM-1000L级别的滚筒球磨机，配合碳钢筒体（不惧铁污染，原料本身含铁）、钢球介质，可以对镁砂、铝矾土、硅石等进行大批量干法粉碎。由于耐火原料的终粒度一般在100~325目（约150~45μm），研磨效率较高，单批周期通常在2~4小时内完成。

QM系列滚筒球磨机可选配多种内衬材质以适应不同研磨介质与物料

化工矿产：重钙、滑石粉、重晶石粉的规模化生产。 重质碳酸钙（重钙）是塑料、橡胶、涂料中用量最大的无机填料，年产数百万吨。在中小规模的重钙加工厂，QM系列滚筒球磨机配合干法分级系统，可以将325目（45μm）的重钙粉进一步细化到800~1250目（约18~10μm），满足高档涂料和塑料母粒对细度的要求。使用聚氨酯内衬（减少铁污染导致产品白度下降）是一笔划算的长期投资。

日常维护与运行中不可忽视的三个细节

滚筒球磨机结构相对简单，但几个看似不起眼的细节直接决定设备寿命和研磨效果。

装填率控制。 介质和物料的总装填体积应占筒体容积的40%~50%。低于30%，介质抛落高度不足，研磨效率骤降；高于55%，介质运动空间受限，冲击和剪切作用大打折扣，且电机负载激增。以QM-200L为例，总装填量（介质+物料）控制在80~100L为佳。

介质级配。 单一尺寸的介质在筒体内形成的空隙率固定，不利于物料在整个研磨周期内持续细化。合理的做法是采用大（如φ30mm）、中（φ20mm）、小（φ10mm）三种规格按约4:3:3的质量比混合——大球负责破碎粗颗粒，小球填充空隙进行精细研磨，中球起衔接过渡作用。随着研磨时间推移，介质自身也会磨损变小，需要定期补加新球并调整级配。

润滑与密封。 滚筒球磨机两端的轴承座是承受几百公斤偏载旋转的唯一支撑点，润滑状态直接影响噪音、温升和设备寿命。每运转500小时应检查一次轴承润滑脂状态，发现变黑、变稀或混入粉尘需立即更换。同时检查两端密封圈有无磨损——一旦粉尘进入轴承，磨损将急剧加速。

QM系列滚筒球磨机卸料口特写，支持料球自动分离

与同类研磨设备的差异化定位

在湖南粉体装备研究院有限公司的产品中心中，滚筒球磨机系列与行星球磨机、搅拌球磨机、砂磨机等存在清晰的定位差异：

行星球磨机以高能冲击见长，适合小批量、超细度（亚微米甚至纳米级）的实验室研究；搅拌球磨机的能量密度介于行星球磨和滚筒球磨之间，适合中等细度要求但需连续生产的场景；砂磨机是湿法超细研磨的王者，可以做到200nm以下，但单次处理量通常在几十升到几百升级别。

大型滚筒球磨机的独特价值在于：它是粉体研磨领域"大批量+简单可靠"的最优解。没有复杂的行星盘、没有高转速主轴、没有精密间隙控制——一台电机、一级减速、一个旋转的筒体，构成了整个动力传动链。这种"简"的背后是极高的可靠性和极低的维护成本。

而QM系列从30L覆盖到2000L的完整谱系，意味着用户可以在一家供应商完成从实验室研发前处理、小试、中试到量产的全部研磨设备配置，避免了跨供应商带来的工艺对接困难和售后协调成本。在滚筒球磨机全系列产品中，湖南粉体装备还提供了小型陶瓷滚筒球磨机和轻型滚筒球磨机等互补型号，满足特殊材质和高纯度的特殊需求。

大型滚筒球磨机不是粉体设备家族里最耀眼的那一个，但它是产业链上"产量越大、不可替代性越强"的存在——当你的日产能从10公斤爬到100公斤、再爬到1吨时，你会发现，QM系列永远是那条产线上最稳的那个环节。
