实验室气流粉碎机超微粉碎原理与QLF系列选型全解析

气流粉碎技术是现代粉体加工领域中实现超微粉碎的核心手段之一。对于粒度要求达到微米级甚至亚微米级的材料加工场景，传统机械研磨方式因摩擦生热、污染风险及粒度分布不均等局限，已难以满足高端应用需求。实验室气流粉碎机利用高速气流能量实现物料的自磨粉碎，整套过程在常温下进行，既能保护热敏性物料的物化性能，又能获得极窄的粒度分布，已成为锂电材料、医药粉体、荧光粉等高附加值行业研发端不可或缺的实验室装备。

气流粉碎机的工作原理与核心优势

核心粉碎机制

气流粉碎机的粉碎原理与传统机械磨有本质区别。传统球磨机、搅拌磨依赖研磨介质（如氧化锆球、玛瑙球）与物料之间的摩擦和冲击，而气流粉碎机是将压缩空气或惰性气体加速至超音速（通常2~3马赫），携带物料在粉碎腔内部通过高速碰撞、剪切、摩擦完成粉碎。

具体过程分为四个阶段：

第一阶段：物料加速进料。 粉体物料经电磁振动给料机均匀送入加料喷嘴，在压缩空气的引射作用下，物料以较高速度进入粉碎腔。给料速度的可调性直接决定了粉碎腔内物料浓度，是影响最终产品粒度的关键控制参数之一。

第二阶段：超音速气流粉碎。 粉碎腔周边布置有多个粉碎喷嘴，压缩空气经喷嘴加速后以超音速喷入粉碎腔，形成高速旋转气流场。物料颗粒在高速气流中相互碰撞、剪切，同时也与粉碎腔内壁发生碰撞和摩擦，实现超微粉碎。由于粉碎能量来自气流而非机械部件接触，整个过程中物料几乎不会引入外来污染。

第三阶段：粒度分选。 在粉碎腔的高速旋转气流场中，不同粒度的颗粒受到不同的离心力作用。合格细度的粉体颗粒因向心气流作用力大于离心力，会被向中心汇聚并由排气气流带至出料管；颗粒较大的物料因离心力大于向心气流作用力，会被抛向腔壁周边，随气流继续参与粉碎循环。这种内置的分级机制使得产品粒度分布极为集中。

第四阶段：成品收集。 被排气气流带出的成品粉体经过滤袋（或旋风分离器）完成气固分离，超微粉体被捕集于收集袋中，净化后的气体经除尘器排放或循环使用。由于整机过流部件可选用高硬度、耐磨的刚玉陶瓷材质，整个加工过程不会因设备磨损而污染物料，满足高纯度粉体的加工要求。

气流粉碎的五大核心优势

与机械研磨方式相比，气流粉碎机具有五个方面的显著优势，这也是其在高端粉体加工领域不可替代的根本原因：

优势一：低温粉碎，保护热敏物料。 气流粉碎过程中，高速气流在粉碎腔内急剧膨胀会吸收热量，使得整个粉碎过程在低于室温的条件下进行。这一特性使其特别适用于低熔点、热敏性物料的超微粉碎，如石蜡、树脂、医药活性成分、生物材料等，在加工过程中不会发生热降解或相变。

优势二：高纯度加工，无污染风险。 物料与物料之间的碰撞是主要的粉碎机制，过流部件可采用高硬度刚玉陶瓷内衬，整机无金属直接接触物料的环节。这一特性对于电子材料、荧光粉、医药粉体等高纯度要求的应用场景至关重要，可有效避免金属离子污染导致的产品性能下降。

优势三：粒度分布窄，产品均一性好。 由于内置离心分级机制，只有达到目标粒度的颗粒才能通过出料管排出，未达标的粗颗粒会继续参与粉碎循环。这种"选择性出料"机制使得气流粉碎产品的粒度分布比球磨、振磨等产品窄得多，D90/D10比值更小，产品均一性更好。

优势四：适用物料范围广。 气流粉碎对高硬度、脆性、凝结性和纤维状物料均具有良好的适应性。从莫氏硬度9级的碳化硅、刚玉，到纤维状的石墨、炭黑，再到易团聚的亚微米粉体，气流粉碎机均能实现有效的超微粉碎。

优势五：易清洁、易更换品种。 粉碎腔内部无复杂运动部件，停机后只需通入压缩空气吹扫，即可完成机内残留物料的清理。这一特性使其特别适合实验室需要频繁更换粉体品种的场合，可有效避免不同批次物料之间的交叉污染。

QLF-50实验室气流粉碎机深度解析

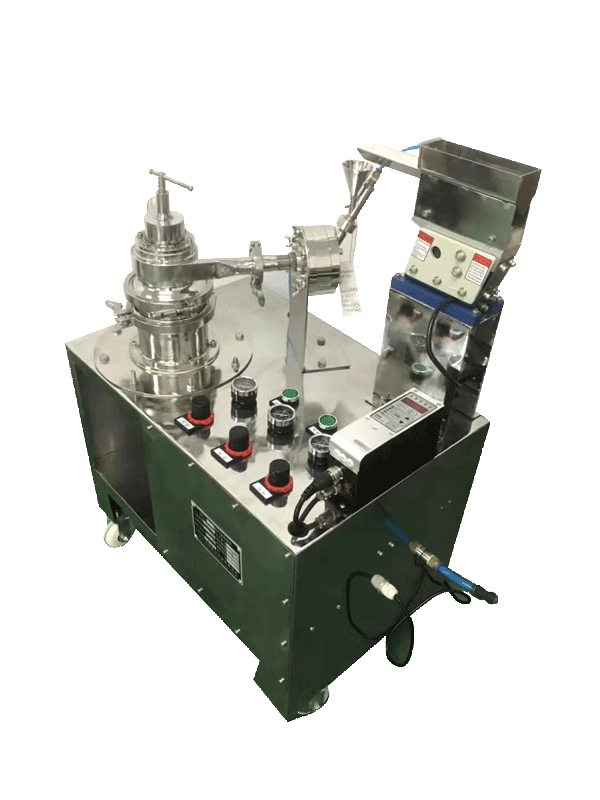

QLF-50实验室气流粉碎机——分级式气流粉碎方案

产品定位与核心参数

QLF-50实验室气流粉碎机是湖南粉体装备研究院针对研发实验室场景量身打造的分级式气流粉碎设备，设计压力范围为6.5~7 Kg/cm²，工作压力可在6.5~11 Kg/cm²范围内调节，空气消耗量约0.6 m³/min，配套功率约5.5 Kw/h。该机型的处理能力为0.05~0.5 Kg/h（视物料性质和目标粒度而定），给料粒度一般控制在100~200目，最终产品平均粒度可达到<5μ（微米）。

需要特别说明的是，最终产品粒度受到多因素影响，包括物料本身硬度、进料粒度、粉碎压力、给料速度等，因此上述参数仅供参考，实际选型时应结合具体物料进行试验验证。

设备结构特点

QLF-50在设计上充分考虑了实验室使用的特殊需求，整机结构紧凑，占地面积小，可直接放置于实验室工作台面操作。设备核心部件——过流元件全部采用高硬度、高耐磨性的刚玉陶瓷材质，不仅使用寿命长，更重要的是确保不会对加工物料造成污染。

设备的给料系统采用电磁振动给料机，给料速度连续可调，可实现物料的均匀、稳定送入，避免因给料过快导致的"堵料"或因给料不均导致的粉碎效果波动。粉碎腔采用优化设计的流场结构，气流场分布均匀，确保每台设备都能获得稳定可重复的粉碎效果。

适用物料全景图

从已验证的应用案例来看，QLF-50可处理的物料种类极为广泛：

无机非金属矿物材料：锆英砂、氧化锆、二氧化硅、氧化铝、滑石、碳酸钡、硫酸钡、碳酸钙、硅酸铝、高岭土等；

化工与功能材料：炭黑、白炭黑、AC发泡剂、荧光粉、涂料、塑料和橡胶用各种填充剂；

特种与高附加值材料：珍珠粉、花粉、农药原药、磷酸氢钙、膨润土等。

随着高新技术的发展，气流粉碎技术在锂电正负极材料、固态电解质、磁性材料、催化剂、3D打印粉末等新兴领域的应用也在快速拓展，设备的适用场景必将更加广泛。

微型气流粉碎机QL系列——超小批量高价值粉体的理想选择

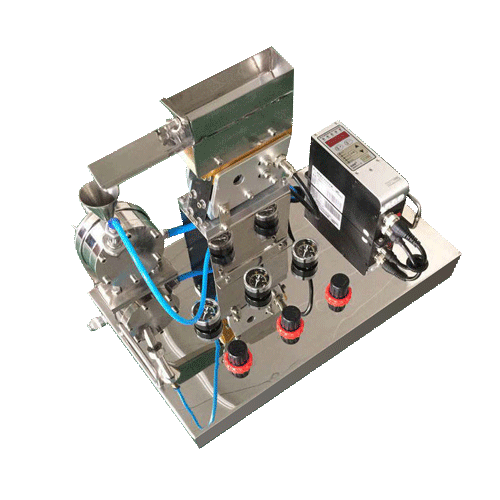

微型气流粉碎机QL系列——超小型、高回收率设计

产品定位差异

与QLF-50面向常规实验室批量不同，微型气流粉碎机（QL系列）是专为超小批量、高价值粉体的超微粉碎需求而设计的超小型设备。该机最大的特点是"放置即工作"——整机尺寸小巧，可直接放置于工作台面上，无需复杂的安装和基础施工，通电通气即可投入运行。

高回收率与易清洁设计

QL系列的一大亮点是物料回收率高。对于贵金属化合物、医药原料、荧光材料等单价极高的粉体而言，加工过程中的物料损耗直接关系到研发成本。QL系列通过优化气流场设计和缩短粉体输送路径，最大限度地提高了物料回收率，减少超微粉体在设备内部的附着残留。

同时，该机拥有极佳的易清洁性：由于粉碎腔结构简洁、无死角，只需用压缩空气一吹，机内残留即可清理干净。这一特性使其特别适合需要频繁更换粉体品种的实验室场景，有效避免交叉污染，一台设备可服务于多个研发项目。

典型应用场景

QL系列适用于实验室中超小量高价值粉体的超微粉碎，典型物料包括：氧化锆、二氧化硅、碳酸钙等无机非金属矿物；炭黑、AC发泡剂、涂料、塑料橡胶填充剂等化工材料；荧光粉、珍珠粉等功能与高附加值材料。

气流粉碎机的五大行业应用深度解析

行业应用一：锂电与新能源材料

锂离子电池正负极材料的粒度分布和颗粒形貌直接影响电池的比容量、倍率性能和循环寿命。气流粉碎技术因能够提供窄粒度分布、无金属污染、低温加工的优异特性，已成为锂电正极材料（如三元材料NCM、磷酸铁锂LFP）、负极材料（如人造石墨、硅碳负极）研发过程中不可或缺的超微粉碎手段。QLF-50的处理能力（0.05~0.5 Kg/h）恰好匹配研发阶段的配方验证需求，可帮助研发团队在小批量下快速验证粉碎工艺参数对电化学性能的影响。

行业应用二：医药与生命科学

医药原料的超微粉碎是提高药物溶出度、生物利用度的重要手段。气流粉碎在低温下进行的特性，使其能够有效处理热敏性的药物活性成分（API），避免因加工过热导致的药效损失。同时，全陶瓷过流部件确保无金属离子污染，满足GMP对药用粉体纯度的严格要求。对于靶向制剂、吸入给药系统等高端制剂而言，气流粉碎提供的亚微米级粉体是实现精准给药的技术基础。

行业应用三：电子与光电材料

电子陶瓷（如MLCC多层陶瓷电容器介质材料）、稀土荧光粉、半导体抛光材料等高端电子材料对粉体纯度和粒度分布的要求极为严苛。气流粉碎技术能够提供高纯度、窄分布的超微粉体，已成为这些领域研发端的标准配置。特别是荧光粉材料，其颗粒形貌和粒度分布直接影响显示面板的色彩还原能力和亮度均匀性，气流粉碎是制备高品质荧光粉的关键工艺环节。

行业应用四：化工与功能材料

炭黑、白炭黑、AC发泡剂、涂料填料等化工产品的性能在很大程度上取决于粉体的分散性和粒度特征。气流粉碎能够有效打破粉体团聚体，提高填料在基体材料中的分散均匀性，从而提升最终产品的力学性能、光学性能和加工性能。对于新材料研发企业而言，配备一台实验室气流粉碎机是开展配方优化和工艺研究的必要基础条件。

行业应用五：地质、冶金与科研教育

地质样品的XRF、ICP-MS等分析检测前处理需要将样品粉碎至200目甚至更细，以确保分析结果的代表性和准确性。实验室气流粉碎机能够快速、洁净地完成地质样品的超微粉碎，且不会引入外来污染，是地质科研院所的理想制样设备。在冶金、建材、环保等领域的研发工作中，气流粉碎机同样发挥着不可替代的作用。

气流粉碎机选型五步决策框架

第一步：明确处理量与应用场景

选型的第一步是明确自身的处理需求。如果主要用于多品种、小批量的研发实验，QLF-50（处理量0.05~0.5 Kg/h）是性价比较高的选择；如果处理的物料单价极高、每次用量极少，则微型气流粉碎机QL系列的高回收率设计更具优势。需要同时考虑的是实验室气源条件——QLF-50需要配备0.6 m³/min排量的空压机，且进气压力需达到6.5~11 Kg/cm²。

第二步：评估物料特性

不同物料的粉碎难度差异显著。对于高硬度物料（如碳化硅、刚玉，莫氏硬度≥8），需要选用较高的粉碎压力，对喷嘴和粉碎腔的耐磨性要求也更高；对于纤维状物料（如石墨、炭黑），气流粉碎的剪切作用能够有效打破纤维纠缠，获得更好的分散效果；对于热敏性物料（如医药API、高分子材料），气流粉碎的低温特性是其最大的选择理由。在选型前，建议先用少量样品进行试验，验证设备的适应性。

第三步：确定目标粒度和分布要求

如果应用对粒度分布宽度有严格要求（如电子陶瓷、锂电材料），应优先选择带内置分级轮的分级式气流粉碎机（如QLF-50）；如果对粒度的要求相对宽松，更关注处理效率和回收率，微型QL系列的简单结构反而更具优势。需要与设备供应商充分沟通目标粒度的具体指标（如D50、D90、D99等），确保选型能够满足实际应用需求。

第四步：关注纯度和污染控制要求

对于电子材料、医药、荧光粉等高纯度要求的应用，必须确认设备的过流部件材质。湖南粉体的QLF和QL系列均采用刚玉陶瓷作为过流元件，可有效避免金属离子污染。在选型时，还应关注设备的清洁便利性——能否快速、彻底地完成品种更换前的清理作业，直接影响设备的使用效率和交叉污染风险。

第五步：配套系统集成

气流粉碎机并非独立工作的设备，其性能的充分发挥离不开合理的配套系统。关键的配套环节包括：气源系统（空压机、冷干机、储气罐）、进料系统（电磁振动给料机或螺杆给料机）、收集系统（滤袋除尘器或旋风分离器+滤袋的组合）、以及尾气处理系统。在选型阶段即应统筹考虑配套系统的配置，避免因某个环节的短板影响整机性能。

气流粉碎机与其他超微粉碎设备的对比分析

在实验室超微粉碎领域，除了气流粉碎机之外，常用的设备还包括实验振动球磨机、实验行星球磨机、实验搅拌球磨机等。了解它们之间的差异，有助于根据实际需求做出最佳选择。

从对比中可以看出，气流粉碎机在纯度控制、粒度分布、低温性能和清洁便利性四个方面具有不可替代的优势，特别适合高附加值、小批量、高纯度要求的研发场景。

气流粉碎工艺优化的三大关键要素

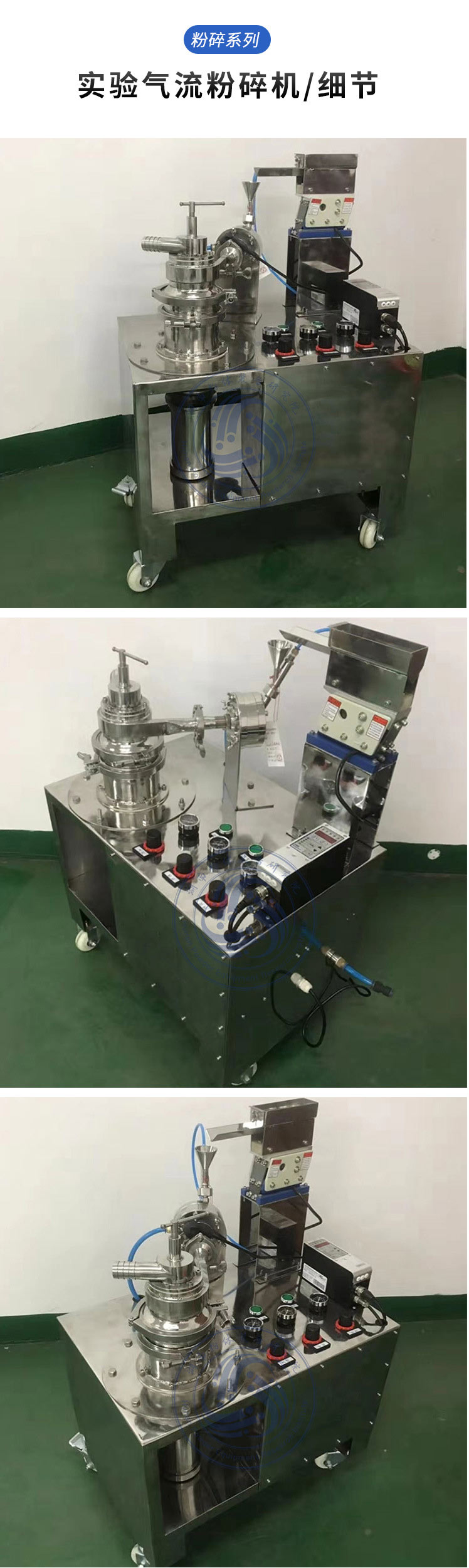

合理优化工艺参数是稳定获得理想粒度的关键

在选定设备之后，如何通过工艺参数优化来稳定获得目标粒度和分布，是使用方最关心的问题。以下三个要素对粉碎效果影响最大：

关键要素一：粉碎压力的设定。 粉碎压力直接决定了气流速度和颗粒获得的动能。一般而言，提高粉碎压力有助于获得更细的产品粒度，但同时也会增加能耗和设备磨损。对于QLF-50，建议在6.5~11 Kg/cm²范围内根据实际效果进行优化调整，找到粒度与能耗的最佳平衡点。

关键要素二：给料速度的控制。 给料速度决定了粉碎腔内的物料浓度。给料过快会导致腔内物料浓度过高，颗粒之间的干扰碰撞增多，有效碰撞减少，反而使粉碎效率下降；给料过慢则会造成设备利用率不足，处理能力浪费。通过电磁振动给料机的无级调速功能，可以找到最优的给料速度区间。

关键要素三：物料本身的预处理。 进气气流粉碎机的进料粒度一般建议控制在100~200目，如果进料中粗颗粒占比过高，会占用大量粉碎能量，影响最终产品粒度。因此，在送入气流粉碎机之前，通常需要用实验颚式破碎机或实验振动球磨机进行预处理，将物料破碎至合适的进料粒度范围。

常见问题解答（FAQ）

Q1：气流粉碎机和机械磨相比，最大的优势是什么？

A：最大的优势是低温粉碎和无污染加工。机械磨依靠研磨介质与物料之间的摩擦，过程中会产生显著温升，且研磨介质磨损会引入金属污染。气流粉碎利用高速气流能量，粉碎过程在常温甚至低温下进行，且过流部件可采用全陶瓷材质，特别适合热敏性和高纯度要求的物料。

Q2：QLF-50的处理量只有0.05~0.5 Kg/h，能满足实验需求吗？

A：这一处理量正是为实验室场景量身定制的。研发阶段通常只需要几十克到几百克的样品用于性能验证，过大的处理量反而会造成宝贵的研发物料的浪费。如果确实需要更大的处理量，可以考虑生产型气流粉碎设备或其他中试级别设备。

Q3：气流粉碎机对进料粒度有什么要求？

A：一般建议进料粒度控制在100~200目。如果原料粒度较粗，应先使用颚式破碎机或振动球磨机进行预处理。合适的进料粒度不仅能提高气流粉碎的效率，还能降低能耗和设备磨损。

Q4：更换粉体品种时，清洁工作复杂吗？

A：这是气流粉碎机的一大优势。由于粉碎腔内部无复杂运动部件和死角，只需用压缩空气对腔内进行吹扫，即可将残留物料清理干净。对于QL系列的微型机型，这一优势更加突出，非常适合需要频繁更换粉体品种的实验室。

Q5：气流粉碎机的能耗高吗？

A：QLF-50的配套功率约5.5 Kw/h，考虑到其处理量属于实验室级别，单位能耗并不算高。而且由于气流粉碎是一次粉碎即可达到目标粒度，无需多次循环，综合能耗往往低于需要多次研磨的机械粉碎方式。

Q6：哪些物料不适合用气流粉碎机处理？

A：具有较高韧性和延展性的物料（如某些金属材料、橡胶等）不太适合气流粉碎，因为这类物料在高速碰撞下更容易发生变形而非破碎。对于这类物料，机械剪切或低温脆化后再粉碎可能是更合适的技术路线。

结语

随着新能源、电子信息、生物医药等高新技术产业的快速发展，对超微粉体材料的粒度控制、纯度和分散性要求日益提高，气流粉碎技术的应用深度和广度必将持续拓展。对于研发实验室而言，配备一台性能可靠、易用性强的实验室气流粉碎机，不仅是完成日常研发任务的必要工具，更是提升新材料研发效率和成果质量的重要基础条件。

湖南粉体装备研究院有限公司作为专业的粉体设备研发制造企业，在气流粉碎技术领域深耕多年，QLF系列和QL系列实验室气流粉碎机已在众多科研院所、企业研发中心投入使用，以稳定的性能、优良的易用性和完善的售后服务赢得了用户的广泛认可。如您希望深入了解设备参数、获取应用案例或预约来厂实地考察，欢迎通过官方网站联系方式与我们沟通，专业的技术团队将为您提供有针对性的解决方案。
