01｜技术演进：卧式布局为何正在成为主流？

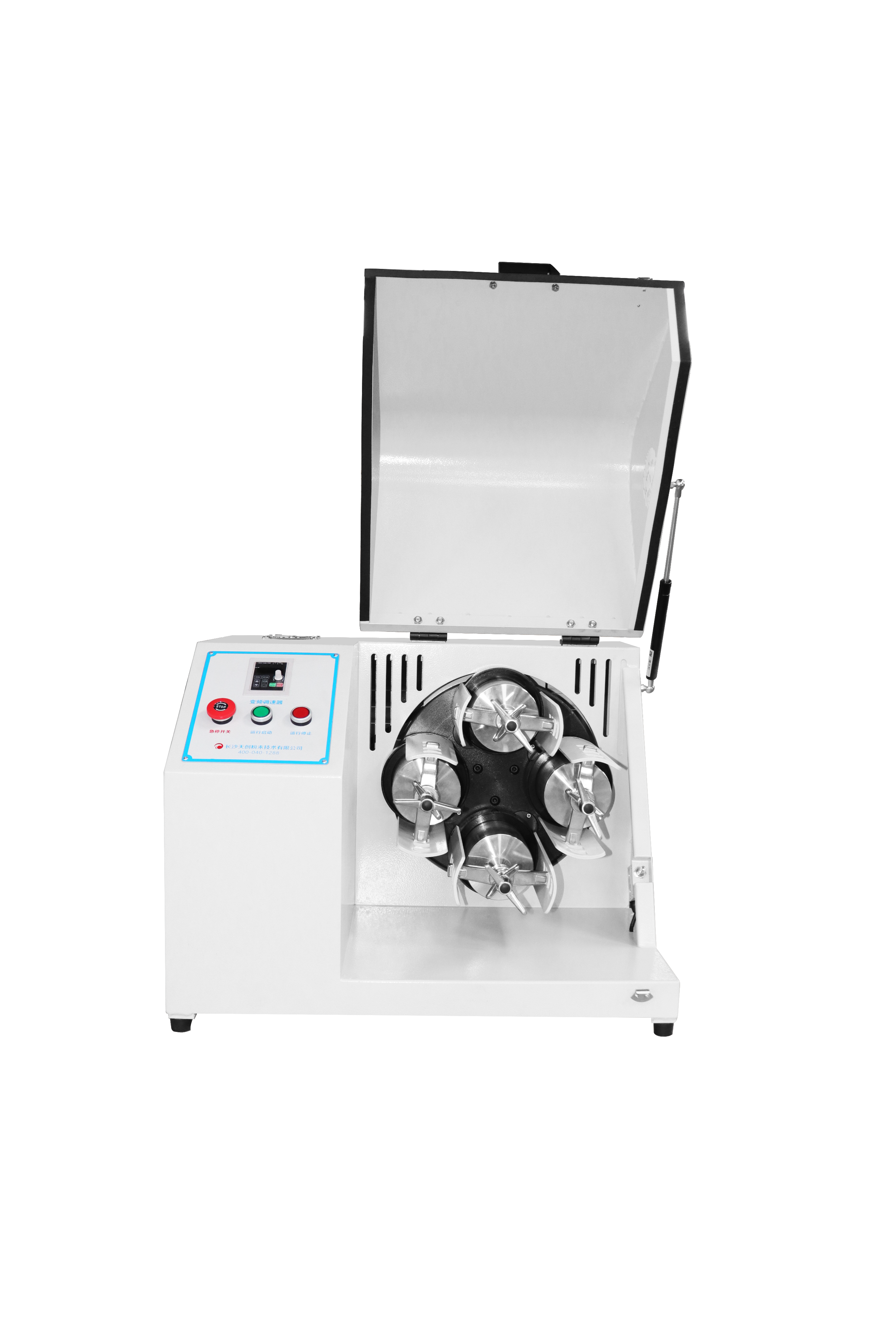

在粉体制备领域，行星球磨机一直是实验室与中试阶段最具代表性的精密研磨设备之一。从最初的立式单盘设计，到如今兼具大容量与高稳定性的卧式结构，这一设备在数十年工程实践中完成了一次系统性技术迭代。
卧式行星球磨机的崛起并非偶然。随着新能源电池材料、先进陶瓷、纳米复合材料对研磨精度、批次稳定性与安全可靠性的要求越来越高，传统立式机型在大容量罐体、高转速运行和长时间连续作业方面的局限逐渐显现。
卧式布局凭借低重心、多罐大容量、运行平稳的结构优势，正在越来越多场景中取代或补充立式方案。
长沙天创粉末技术有限公司（TENCAN）持续推动卧式行星球磨机的工程化研发，已形成覆盖实验室小试到中试放大的完整产品序列。
02｜物理本质：为何能实现超细研磨？
公转 + 自转的双重行星运动
研磨罐绕设备主轴公转，同时围绕自身轴线自转，两种运动叠加，在罐内产生复杂的三维运动轨迹。
-
公转：产生强烈离心力
-
自转：产生周期性变化的摩擦与剪切力
研磨介质（球珠）获得远超普通球磨机的加速度——可达重力加速度的40倍以上（高性能机型超过70g），每次碰撞都携带极高动能，实现高效破碎与超细化。
卧式布局对研磨物理场的影响
-
重力场利用更均匀：避免立式机型中罐体上下侧球珠分布不均的问题
-
离心力场更稳定：水平面内作用，振动与噪声显著降低
-
流体动力学更优：湿法研磨时料浆均匀分布于罐壁，无沉积问题
三种破碎力的协同作用
| 作用力 | 作用机制 | 主要应用阶段 |
|---|---|---|
| 冲击破碎 | 高速球珠碰撞 | 粗颗粒破碎，适合硬脆材料 |
| 磨削研磨 | 球珠与罐壁相对滑动 | 超细化阶段 |
| 剪切分散 | 料浆在介质间受剪切应力 | 团聚颗粒解团、纳米分散 |
三种力协同作用，使卧式行星球磨机在较短时间内将原料从微米级细化至纳米级。
03｜结构解析：每个设计细节都有工程逻辑
主机传动系统
-
主电机与变频调速：伺服电机或变频异步电机，转速范围100～600 rpm
-
行星传动机构：精密齿轮或同步带传动，速比通常为1:2
-
轴承组件：调心球轴承或圆锥滚子轴承，配专用密封润滑
研磨罐组件
| 材质 | 特点 | 适用场景 |
|---|---|---|
| 不锈钢（304/316L） | 耐腐蚀、成本低 | 常规物料 |
| 尼龙/聚氨酯 | 无金属污染 | 电子材料、医药 |
| 氧化锆（ZrO₂） | 低污染、高耐磨 | 高纯度样品 |
| 碳化钨（WC） | 超高硬度 | 超硬矿物、合金粉末 |
| 玛瑙 | 近零污染 | 超高纯度要求 |
密封系统：双重密封（O型圈+平面密封）+ 压力安全阀，支持惰性气氛、有机溶剂、高压研磨。
冷却系统
-
水冷夹套：高效散热，适合长时间连续作业
-
风冷系统：轻度冷却，安装简单
-
低温研磨：液氮预冷至-196℃，适用于热敏、韧性物料
安全防护系统
-
罐体检测与防松保护
-
不平衡振动监测
-
过温、过载保护
-
紧急停机
04｜卧式 vs 立式：一张表看懂核心差异
| 对比维度 | 卧式行星球磨机 | 立式行星球磨机 |
|---|---|---|
| 主轴方向 | 水平 | 垂直 |
| 研磨罐数量 | 2～4罐（部分最多8罐） | 通常4罐 |
| 单罐最大容量 | 可达10 L及以上 | 通常≤2 L |
| 运行稳定性 | 低重心，振动更小 | 高容量时振动较大 |
| 研磨效率 | 大批量处理效率高 | 单批次处理量较小 |
| 噪声水平 | 较低 | 较高 |
| 典型应用 | 中试放大、批量样品制备 | 实验室小量样品研磨 |
结论：卧式机型在大容量、高稳定性、中试放大方面优势明显；立式机型更适合小样品量、轻便灵活的场景。
05｜六大核心技术优势
1. 低重心 → 卓越运行稳定性
同等容量下，卧式机型振动烈度比立式低30%～50%，噪声低5～8 dB。大容量罐体可在更高转速下保持稳定运行。
2. 大容量多罐并行 → 中试放大更高效
单机可配置2～4个2L、5L甚至10L罐体，单批次处理量达数百克至数千克。支持一次运行同时测试多种配方，显著提升研发效率。
3. 宽泛的物料适应性
-
硬度：莫氏2～9（从滑石到金刚石）
-
韧性：金属粉末可通过液氮预冷或机械合金化处理
-
湿/干：干法、湿法、半干状态均可
-
反应性：惰性气氛研磨，防止氧化
4. 高能量密度 → 纳米级超细研磨
加速度40～70g，可在数小时内将数十微米物料细化至100nm以下，部分材料可达20～50nm。
5. 机械合金化 → 高端材料研发
支持高熵合金、非晶合金、金属-陶瓷复合材料等的固态合金化制备，是前沿材料研究的必备装备。
6. 数字化控制与过程记录
-
转速精度±1 rpm，计时精度±1 s，温度精度±2℃
-
支持多段程序化运行（正反转交替、间歇冷却）
-
数据记录与远程监控，满足GMP等合规要求
06｜关键技术参数详解
公转转速与加速度
-
转速范围：100～600 rpm（高性能可达800 rpm以上）
-
加速度：a = ω² × R，与转速平方成正比
-
最优转速区间：临界转速的70%～80%
研磨罐容量与样品量
-
罐体容量：50 mL～10 L
-
填充量：罐容积的60%～70%（介质占30%～50%，物料占10%～30%）
研磨介质
| 直径 | 适用场景 |
|---|---|
| 5～20 mm | 粗研磨 |
| 0.5～5 mm | 精细研磨 |
| 0.1～0.5 mm | 纳米研磨 |
-
填充率：罐容积的30%～50%
研磨时间与间歇模式
-
总时间：数十分钟～数十小时
-
推荐模式：正转X分钟 + 暂停Y分钟 + 反转X分钟
07｜典型应用场景
新能源电池材料
-
正极材料（LFP、NCM、LCO）
-
负极材料（石墨、硅碳）
-
固态电解质（硫化物、氧化物）
先进陶瓷与功能材料
-
结构陶瓷（Al₂O₃、ZrO₂、Si₃N₄）
-
电子陶瓷（BaTiO₃、PZT）
-
荧光材料（YAG:Ce、KSF）
高校与科研机构
-
高熵合金、非晶态材料
-
金属-陶瓷复合材料
-
力化学合成、XRD/TEM样品制备
矿物加工
-
高岭土、重质碳酸钙、石墨、硅灰石等超细化
医药与化工
-
API纳米研磨、催化剂载体、农药可湿性粉剂、功能颜料
08｜五维度选型决策指南
| 维度 | 推荐 |
|---|---|
| 批次处理量 | 1～50g → 50～250mL罐；50～500g → 250mL～1L罐；500g～5kg → 1～5L罐 |
| 目标粒度 | >10μm → 常规机型；1～10μm → 0.5～2mm介质；<1μm → 高转速+水冷 |
| 物料特殊性 | 高纯度 → ZrO₂罐；易氧化 → 惰性气氛密封；高温敏感 → 水冷夹套 |
| 操作维护 | 多品种 → 快换罐设计；无人值守 → 智能控制系统 |
| 总拥有成本 | 考虑罐体/介质消耗、能耗、售后服务 |
09｜操作规范与维护保养
开机前检查
-
研磨罐无裂纹、密封完好
-
罐体锁紧、各罐装载量差异＜5%
-
润滑、冷却系统正常
-
控制系统自检通过
作业规范
-
干法：物料填充10%～20%罐容积
-
湿法：料浆30%～50%罐容积
-
介质填充：30%～40%罐容积
-
转速从50%～60%目标值逐步提升
维护计划
-
每日：清洁、检查密封件、补充介质
-
每月：检查传动件、轴承、紧固件
-
每年：拆解清洗传动系统、更换润滑油脂、校验传感器
10｜工艺放大与工业化路径
三级放大逻辑
| 阶段 | 罐容量 | 处理量 | 目标 |
|---|---|---|---|
| 小试 | 50～500 mL | 数克～数十克 | 筛选工艺参数 |
| 中试 | 500 mL～10 L | 数百克～数千克 | 验证可重现性，考察放大效应 |
| 工业化 | >10 kg | 连续式 | 转换至搅拌球磨机或砂磨机 |
放大效应注意事项
-
大罐体能量密度下降，需延长研磨时间或提高介质填充率
-
散热效率降低，需加强冷却
-
混合均匀性下降，需优化浆料粘度
11｜技术发展趋势
-
超高加速度：目标＞100g，结合＜0.1mm介质，实现更高效纳米研磨
-
智能化与数字孪生：IoT传感器 + AI算法 + 云端平台，实现自适应优化
-
多功能一体化：研磨+分级、研磨+干燥、研磨+涂布
-
高通量并行平台：数十个微型罐并行研磨，配合机器人自动装卸与在线分析
结语
卧式行星球磨机以低重心带来稳定性、大容量带来效率、智能控制带来可靠性，在新能源材料、先进陶瓷、高端合金和科研材料制备等领域确立了不可替代的核心地位。它既是连接实验室与工业化生产的关键桥梁，也是推动材料科学前沿探索的重要平台。
