实验振动球磨机ZM系列选型全解析：高效制粉设备如何提升研磨效率

引言：振动球磨技术为何成为粉体加工的新宠

在现代粉体加工领域，效率与精度的平衡一直是工程师们追求的目标。传统的球磨设备虽然成熟可靠，但在处理细粉和超细粉体时，往往面临能耗高、研磨时间长、粒度分布不均匀等问题。正是在这样的背景下，实验振动球磨机（Vibratory Ball Mill）凭借其独特的工作原理和卓越的研磨性能，逐渐成为实验室和小型生产线的首选设备。

湖南粉体装备研究院有限公司研发的ZM系列实验振动球磨机，作为振动磨机家族中的实验型代表，不仅继承了振动研磨技术的所有优势，更在结构设计、操作便捷性和应用灵活性方面进行了多项优化。无论是高校科研实验室、企业研发中心，还是小批量生产的制药、新材料企业，都能从这台设备中获益。

本文将深入剖析ZM系列实验振动球磨机的工作原理、技术参数、应用场景及选型策略，帮助您全面了解这款高效制粉设备，为您的粉体加工需求提供决策依据。

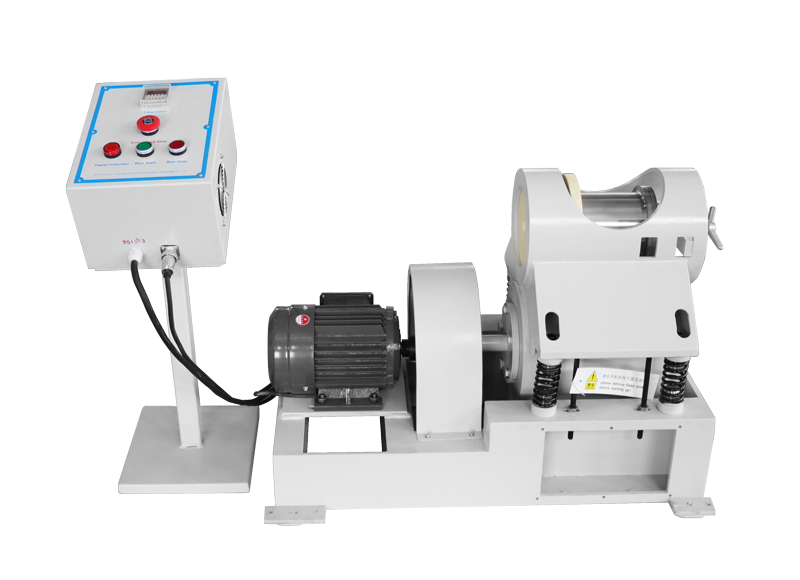

实验振动球磨机ZM系列——高效制粉的理想选择

一、振动球磨机的工作原理：高频振动带来的研磨革命

1.1 振动研磨的力学机制

实验振动球磨机的核心工作原理，在于利用激振器产生的高频激振力，使磨筒产生高频小振幅的连续振动。当磨筒以每分钟1440次的高频率振动时，内部的研磨介质（如氧化锆球、氧化铝球等）被赋予极高的动能。

与传统的旋转式球磨机不同，振动球磨机中的研磨介质运动轨迹更为复杂。介质在磨筒内不仅会发生自转，还会产生强烈的相对运动。这种复合运动使得介质对物料产生频繁的冲击、研磨和剪切作用，从而在极短的时间内实现物料的超细粉碎。

具体而言，当振动频率达到1440次/分钟时，磨筒内的研磨介质获得的加速度可达重力加速度的10倍以上。这种高强度的作用力，使得物料颗粒在极短时间内经历多次破碎和细磨，从而达到常规球磨机数倍时间才能达到的粒度。

1.2 ZM系列的结构组成

ZM系列实验振动球磨机的结构设计简洁而高效，主要由以下几个核心部分组成：

1. 机架与底座：采用高强度钢材焊接而成，为整个设备提供稳固的支撑。底座内部安装有减震弹簧，有效隔离振动传递至地面，保证设备运行平稳。

2. 激振器：这是振动球磨机的"心脏"。通过电机驱动激振器旋转，产生定向的激振力。激振器的设计经过精密计算，确保振动频率和振幅处于最佳工作区间。

3. 磨筒：物料与研磨介质的"战场"。磨筒内部可根据物料特性选配不同材质的内衬，如不锈钢、氧化铝陶瓷、氧化锆、石英、聚氨酯、聚四氟乙烯等。磨筒的容积根据实际需求，提供多种规格可选。

4. 弹簧系统：连接磨筒与底座的弹性元件，既要保证磨筒的自由振动，又要有效衰减传递到机架的振动能量。

5. 电机系统：采用1.1kW或1.5kW四级电机，功率匹配合理，既能满足激振需求，又不会造成能源浪费。

1.3 干式与湿式研磨的通用性

一个值得特别关注的特点是，ZM系列实验振动球磨机既可干式研磨，也可湿式研磨。这种通用性极大拓展了其应用范围。

• 干式研磨：适用于大多数脆性物料，如矿物、陶瓷原料、部分化工原料等。干式研磨工艺简单，出料方便，尤其适合对水分敏感的物料。

• 湿式研磨：在物料中加入适量液体（水或其他溶剂），通过液体的助磨作用，可以进一步提高研磨效率，改善粒度分布。湿式研磨特别适合制备浆料、悬浮液，或用于后续需要造粒、成型的粉体材料。

这种干湿两用的设计，使得同一台设备能够应对多种工艺需求，为用户节省了设备投资成本。

二、ZM系列技术参数详解：数据背后的选型逻辑

2.1 四大型号的全面对比

ZM系列实验振动球磨机目前提供四种规格，分别是ZM-$1-3$L、ZM-$3-5$L、ZM-10L和ZM-20L。这四种型号在保持相同振动频率（1440r/min）和振幅（5-8mm）的基础上，通过磨筒容积的梯度化设计，满足不同处理量的需求。

注：出料粒度与物料特性有关，表中数据为典型值。

型号选择的核心考量因素

1. 处理量需求：这是选型的首要依据。ZM-$1-3$L适合每次处理1-3升物料的实验场景；ZM-$3-5$L适合3-5升的中等批量；ZM-10L和ZM-20L则适合接近小规模生产的场景。

2. 电机功率与能耗：1.1kW和1.5kW的电机配置，在提供充足激振力的同时，保持了较低的能耗水平。对于需要长时间连续运行的场景，功率匹配的合理性能有效降低运营成本。

3. 设备占地面积：从外形尺寸可以看出，即便是最大规格的ZM-20L，其占地面积也不到1平方米。这种紧凑的设计，使得设备可以轻松安置于实验室台面或小型生产车间。

2.2 关键参数背后的工程意义

振幅与频率的协同作用

振幅（5-8mm）和振动频率（1440r/min）是振动球磨机的两个核心参数。这两个参数的协同作用，直接决定了研磨强度和最终产品粒度。

• 振幅：决定了研磨介质获得的动能大小。振幅越大，介质抛射高度越高，冲击能量越大。但振幅过大也会导致介质与筒壁的直接冲击增多，增加磨损和噪音。

• 频率：决定了单位时间内冲击作用的次数。频率越高，物料接受的冲击次数越多，研磨效率越高。1440r/min的频率设计，是在充分考虑了介质运动轨迹、能量传递效率和设备结构强度后确定的最优值。

通过调整振幅和频率，ZM系列能够适应不同硬度、不同韧性物料的研磨需求。这也是其"通过调整振幅、频率、介质、配比可以生产出不同粒度的产品"这一特点的力学基础。

进料与出料粒度的控制

进料力度≤5mm的要求，保证了入料物料不会因个体过大而造成磨筒堵塞或研磨不均匀。在实际应用中，通常需要配合颚式破碎机或对辊破碎机进行预破碎，使物料粒度满足振动球磨机的入料要求。

出料粒度200~2000目的宽广范围，意味着同一台设备既可以用来做粗磨（200目左右），也可以实现超细粉碎（2000目，即约6.5微米）。这种宽粒度覆盖能力，使得ZM系列在科研实验中尤其有价值——研究人员可以通过调整研磨时间、介质配比等参数，探索不同粒度产品的制备工艺。

2.3 介质充填率的独特优势

在产品特点中特别提到："研磨筒体内介质充填率比普通球磨机高，达80%，因此处理量大。"这一数据值得深入分析。

传统球磨机的介质充填率通常在30%-50%之间。过低的充填率会导致介质之间的接触频率不足，研磨效率低下；过高的充填率则会使磨筒内介质运动空间受限，同样降低效率。振动球磨机通过高频低幅的振动方式，使得介质在磨筒内形成特殊的"喘流"运动状态，从而允许更高的充填率。

80%的充填率意味着磨筒内有更多的介质参与研磨作业，单位时间内的冲击和研磨次数成倍增加。这也是振动球磨机能够在几分钟到十几分钟内完成传统球磨机需要数小时才能完成的研磨任务的根本原因。

三、应用场景深度解析：ZM系列能为您解决哪些问题

3.1 电子与新能源行业：正负极材料的超细加工

在锂离子电池制造领域，正负极材料的粒度分布直接影响电池的电化学性能。 too large particles can cause uneven coating and affect battery cycle life; too small particles may lead to increased specific surface area, higher reactivity, and reduced processing safety.

ZM系列实验振动球磨机在锂电材料研发中发挥着重要作用：

• 正极材料：如磷酸铁锂（LiFePO₄）、三元材料（NCM、NCA）等。通过振动研磨，可以将这些材料的粒度控制在适宜的区间，同时避免过度粉碎带来的晶体结构损伤。

• 负极材料：如人造石墨、硅碳复合材料等。这类材料通常硬度较高，需要强力的研磨作用才能达到理想的粒度。振动球磨机的高频冲击作用，恰好能够满足这一需求。

• 导电剂：如乙炔黑、碳纳米管等。虽然这类材料用量较少，但对分散性要求极高。湿式振动研磨可以帮助实现导电剂的均匀分散。

3.2 陶瓷与建材行业：从原料到釉料的精细控制

陶瓷材料的性能在很大程度上取决于原料粉体的粒度分布和纯度。传统陶瓷原料加工多采用球磨工艺，但存在研磨时间长、能耗高、铁杂质引入等问题。

ZM系列振动球磨机为陶瓷行业提供了更为精细和可控的研磨方案：

• 氧化铝陶瓷：作为结构陶瓷的代表，氧化铝陶瓷对原料纯度和粒度要求极高。通过选用氧化铝内衬和氧化铝研磨介质，可以避免铁杂质引入，保证产品纯度。

• 氧化锆陶瓷：氧化锆增韧机制对其晶相组成有严格要求。振动研磨可以帮助获得适宜粒度的氧化锆粉体，为后续成型和烧结工序奠定良好基础。

• 陶瓷釉料：釉料粒度直接影响陶瓷产品的表面光洁度和色泽。湿式振动研磨可以制备出粒度分布集中的釉浆，提高施釉质量和烧成后的釉面效果。

3.3 化工与医药行业：高纯度粉体的制备挑战

化工和医药行业对粉体产品的纯度要求极高，任何微量杂质都可能影响产品性能，甚至危及使用者健康。在这一领域，ZM系列振动球磨机的优势体现在：

• 内衬材质可选：针对不同性质的物料，可以选择不同材质的内衬。例如，对于不允许铁离子污染的产品，可以选择氧化铝、氧化锆或聚氨酯内衬。

• 易清洗设计：实验振动球磨机的结构简洁，磨筒可以快速拆卸和清洗。这对于需要频繁更换物料品种的实验室场景尤为重要，能够有效避免交叉污染。

• 温升控制：对于热敏性物料（如某些药物活性成分），研磨过程中的温升可能导致物料变性。ZM系列可选择带有夹套的磨筒，通过循环冷却水控制研磨温度，保护物料活性。

3.4 科研与教育：灵活多变的实验平台

高等院校和科研院所是实验振动球磨机的重要用户群体。在这一应用场景中，设备的灵活性和可重复性是最受关注的特性。

• 工艺参数优化研究：研究人员可以通过调整振动频率、振幅、介质配比、研磨时间等参数，研究这些参数对最终产品粒度、形貌和性能的影响规律。ZM系列稳定的机械性能，为这类研究提供了可靠的设备基础。

• 新材料开发：在新材料研发过程中，往往需要对少量样品进行多次试验。ZM系列最小规格的磨筒容积仅为1-3升，非常适合这种小批量、多品种的研聚需求。

• 教学演示：振动球磨机的工作原理直观、动态效果好，是粉体工程、材料科学等课程理想的教学演示设备。

四、选型五步决策框架：找到最适合您的那一款

第一步：明确处理量需求

处理量是选型的最基本依据。建议您根据实际需要，回答以下问题：

• 您通常每次需要处理多少重量的物料？
• 您的物料密度大约是多少？
• 您希望每次研磨作业的时间控制在多长范围内？

举个例子：如果您每次需要处理2公斤左右的物料，物料密度为2.5g/cm³，那么物料体积约为0.8升。考虑到研磨介质充填率和物料体积之和不能超过磨筒容积，选择ZM-$1-3$L或ZM-$3-5$L都是合适的。如果您希望缩短研磨时间，选择稍大一些的型号通常能获得更高的效率。

第二步：评估物料特性

不同的物料特性，对设备配置有不同的要求：

• 硬度：硬质物料（如矿物、陶瓷原料）需要更高强度的研磨介质和更耐磨的内衬材质。对于这类物料，建议选择氧化铝或氧化锆内衬。

• 韧性：韧性物料（如金属粉末、某些高分子材料）难以通过冲击作用破碎，更需要研磨和剪切作用。在这种情况下，选择较小尺寸的研磨介质，增加介质之间的接触频率，往往能获得更好的效果。

• 纯度要求：如前面提到的，根据物料对杂质容忍度的不同，选择合适的内衬和介质材质。

• 湿度/溶剂相容性：如果需要进行湿式研磨，要确保所选内衬材质与研磨溶剂相容。例如，聚氨酯内衬不适合某些强极性有机溶剂。

第三步：确定粒度目标

虽然ZM系列的出料粒度范围很宽（200~2000目），但将物料从进料粒度（≤5mm）研磨至不同最终粒度，所需的时间是不同的。通常来说：

• 如果目标粒度在100-200目左右，通常只需要几分钟的研磨时间。
• 如果目标粒度在1000目以上，可能需要十几分钟甚至更长时间。

因此，如果您需要频繁制备超细粉体，建议选择功率稍大、磨筒容积稍大的型号，以获得更高的处理效率。

第四步：考虑操作便捷性

实验室设备与工业设备的选型逻辑有一个重要区别：实验室更注重灵活性和便捷性。

• 装卸料方便性：ZM系列实验振动球磨机的磨筒设计考虑了快速装卸的需求。在选择型号时，可以关注磨筒的重量——容积越大的磨筒，装满介质和物料后越重，手动装卸可能不太方便。

• 清洗便捷性：如果您的实验涉及多种物料，需要频繁清洗磨筒，那么选择内表面光滑、死角少的磨筒设计会节省大量时间。

• 噪音控制：振动设备在运行时会产生一定噪音。ZM系列的噪音水平控制在合理范围内，但如果您的实验室对噪音有特殊限制，可以考虑加装隔音罩或选择低噪音设计的型号。

第五步：评估预算与性价比

最后，但同样重要的是预算考量。ZM系列四种型号的价格梯度合理，通常情况下：

• 如果您的首要目标是满足当前实验需求，且处理量不大，选择较小规格的型号是最经济的。
• 如果您预见到未来处理量会增加，或者希望一台设备能够覆盖更宽的应用范围，那么选择稍大一些的型号会具有更好的性价比。

此外，还要考虑配套设备的成本。例如，如果您选择了湿式研磨工艺，可能还需要配置浆料过滤、干燥等后处理设备。

五、ZM系列与同类设备的对比分析

5.1 与行星球磨机的对比

行星球磨机是另一种常见的实验室高能研磨设备。它将球磨罐安装在行星转盘上，在自转的同时绕中心轴公转，从而产生强大的离心力。

从对比中可以看出，如果您追求极高的研磨效率和较大的处理量，ZM系列振动球磨机是更好的选择。如果您对粒度分布有极为严格的要求，且处理量较小，行星球磨机可能更适合。

5.2 与搅拌球磨机的对比

搅拌球磨机通过搅拌器驱动研磨介质运动，适合湿式超细研磨。

振动球磨机的优势在于：

• 既可干式也可湿式，工艺灵活性更强
• 结构简单，维护成本低
• 研磨强度高，适合硬质物料

搅拌球磨机的优势在于：

• 湿式超细研磨的能量利用率更高
• 适合连续化生产
• 对韧性物料的研磨效果可能更好

因此，如果您的应用以湿式超细研磨为主，且处理量较大，可以考虑生产型搅拌球磨机。如果您的应用场景更多样化，实验振动球磨机是更灵活的选择。

5.3 与滚筒球磨机的对比

滚筒球磨机是最传统的粉体研磨设备，依靠筒体旋转带动介质运动。

振动球磨机在效率上具有压倒性优势——同样的研磨任务，振动球磨机可能只需要10分钟，而滚筒球磨机可能需要数小时。但滚筒球磨机的优势在于结构简单、维护方便、适合大规模连续生产。

对于实验室和小型生产线而言，振动球磨机的高效率优势更为突出。

六、常见问题解答（FAQ）

Q1：振动球磨机的噪音水平如何？是否需要特殊的隔音措施？

A：ZM系列实验振动球磨机在设计时已考虑了噪音控制，正常运行时的噪音水平在安全标准范围内。但如果您的实验室对噪音特别敏感，或者需要长时间连续运行，建议采取一些简单的隔音措施，如在设备下方铺设减震垫、在设备周围设置简易隔音屏障等。

Q2：如何选择研磨介质的尺寸和材质？

A：这是一个非常专业的问题。通常情况下：

• 介质尺寸：建议选择为磨筒内径1/10~1/20尺寸的介质。如果物料硬度高、韧性大，可以选择稍大一些的介质。
• 介质材质：应与物料性质相匹配。对于不允许铁污染的物料，选择氧化铝、氧化锆或陶瓷介质；对于一般物料，可选择不锈钢介质。

Q3：湿式研磨时，如何确定合适的液固比？

A：液固比的选择与物料性质、目标粒度和后续工艺有关。通常情况下，液固比（重量比）在1:1到3:1之间。较高的液固比有利于物料流动和介质运动，但会增加后续过滤和干燥的成本。建议通过实验确定最佳液固比。

Q4：ZM系列能否用于纳米粉体的制备？

A：ZM系列可以将物料研磨至2000目（约6.5微米）的粒度，这属于超细粉体范畴，但严格意义上的纳米粉体（粒度小于1微米）可能需要更专业的设备，如纳米砂磨机。不过，对于一些韧性不大、硬度适中的物料，通过延长振动研磨时间，也有可能获得接近纳米级的粉体。

Q5：设备的维护保养有哪些要点？

A：ZM系列实验振动球磨机的维护相对简单：

1. 定期检查减震弹簧的状态，如发现疲劳或断裂应及时更换。
2. 定期检查电机轴承温度，确保润滑良好。
3. 每次使用后及时清洗磨筒和介质，防止物料残留干结。
4. 如长时间不使用，应将设备存放在干燥通风处，并在磨筒内放入干燥剂。

Q6：如果我的物料种类很多，是否需要配备多个磨筒？

A：这取决于您的物料之间是否允许微量交叉污染。如果交叉污染的风险较高（如不同种类的陶瓷原料、不同配方的电池材料等），建议为每种物料配备专用的磨筒和内衬。如果物料性质相近，或对微量杂质不敏感，可以共用磨筒，但每次使用后应彻底清洗。

七、结语：选择ZM系列，选择高效与灵活并举的粉体解决方案

实验振动球磨机ZM系列，以其独特的工作原理、灵活的配置选项和卓越的研磨性能，正在成为越来越多实验室和小型生产线的首选粉体加工设备。无论您是从事新能源材料研发、精密陶瓷制备，还是化工与医药粉体的精细加工，ZM系列都能为您提供高效、可靠、经济的解决方案。

湖南粉体装备研究院有限公司作为专业的粉体设备研发制造企业，不仅提供标准化的ZM系列实验振动球磨机，还可以根据客户的特殊需求进行定制设计。公司研发中心位于中南大学粉末冶金国家重点实验室，拥有强大的技术支撑，确保每一台设备都凝聚着最新的粉体工程科技成果。

如果您对ZM系列实验振动球磨机有任何疑问，或希望了解更多技术细节、获取定制化方案，欢迎随时联系我们的技术团队。让我们携手，为您的粉体加工需求找到最合适的解决方案。
